Trisluoksnės mūro sienos

Sprendimas trisluoksnėms mūro sienoms

Laikančioji sienos konstrukcija iš plytų ar blokelių
Vienasluoksnė šilumos izoliacija: PAROC tento (t, tb)
Dvisluoksnė šilumos izoliacija: PAROC Ultra/ PAROC Ultra plus + 30 mm PAROC tento (t, tb) arba PAROC Cortex b (su PAROC Cortex juosta (XST 042) ir PAROC Cortex kampų sandarinimo juosta (XST 041) suklijuotomis siūlėmis)
≥30mm vėdinamas oro tarpas 1-2 aukštų pastatams, ≥ 35 - 50mm aukštesniems pastatams
85-120 mm apdailos plytų mūras

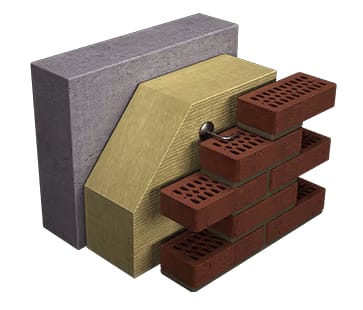

Vėdinama betoninė siena su plytų fasadu ir PAROC izoliacija

Šilumą izoliuojančios plokštės:

PAROC Ultra vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose

PAROC Ultra plus efektyvesnė vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose

PAROC tento (t, tb) 50-200 mm storio efektyvi, mažai laidi orui šilumos izoliacija naudojama vienasluoksnėse šiltinimo sistemose be papildomos apsaugos nuo vėjo. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

Apsaugos nuo vėjo plokštės:

PAROC Cortex / Cortex b 30mm storio apsaugos nuo vėjo plokštė (b= juoda spalva)

PAROC tento (t, tb) 30, 50mm storio apsaugos nuo vėjo plokštė. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

PAROC tento privalumai

Plytų mūras

Trisluoksnėse mūro sienose laikantysis mūras gali būti įrengiamas iš įvairių plytų ar blokelių. Reikalingas mūro storis yra parenkamas pagal pastato aukštį ir jį veikiančias apkrovas.

Šilumos izoliacija

Šilumos izoliacija yra įrengiama ant mūrinės laikančiosios sienos išorinio paviršiaus. Šilumos izoliacijos plokštės turi būti priglaustos prie pagrindo prispaudžiant sistemos tvirtinimo elementais. Sumontuotas termoizoliacinis sluoksnis turi būti vientisas, be plyšių ir įspaudimų. Šilumos izoliacija gali būti įrengiama iš vieno ar dviejų sluoksnių.

Dvisluoksnėje sistemoje pagrindinis šilumos izoliacijos iš universalių plokščių sluoksnis turi būti pritvirtinamas prie sienos konstrukcijos. Ant jo turi būti sumontuojama apsaugos nuo vėjo plokštė. Rekomenduojamas apsaugos nuo vėjo izoliacinio sluoksnio storis yra 30 - 50 mm. Ypač efektyvi apsauga nuo vėjo yra užtikrinama naudojant PAROC Cortex apsaugos nuo vėjo plokštes su suklijuotomis siūlėmis tarp pačių plokščių, cokolyje, ties kampais ir angomis sienoje.

Įrengiant šilumos izoliaciją iš vieno sluoksnio naudojamos PAROC tento t plokštės. Papildomo apsaugos nuo vėjo sluoksnio šioms plokštėms įrengti nebereikia.

Vėdinamas oro tarpas

Vėdinamo oro tarpo plotis trisluoksnio mūro konstrukcijoje turi būti ne mažesnis nei 30 mm 1-2 aukštų pastatams ir 35-50 mm pločio aukštesniems nei dviejų aukštų pastatams. Į vėdinamą oro tarpą turi patekti lauko oras, todėl vėdinamų angų plotas turi būti ne mažesnis kaip 50 cm2 vienam sienos ilgio metrui, o vėdinimo angos turi būti įrengiamos viršutinėje ir apatinėje sienos dalyse bei ties langų ir durų angomis. Drenažinės angos turi būti įrengtos taip, kad į vėdinamą oro tarpą iš išorės patekęs arba kondensacinis vanduo nepatektų į termoizoliacinį ir kitus konstrukcijos sluoksnius ir galėtų laisvai pasišalinti iš konstrukcijos.

Informacijos apie vėdinamo tarpo plotį galite rasti „Vėdinamų sienų projektavimo vadove“.

Fasado apdaila

Fasado apdaila yra įrengiama iš specialiai tam skirtų apdailos plytų, kurios su laikančiuoju mūru yra jungiamos per tvirtinimo elementus.

Šilumos perdavimo koeficiento U (W/m²K) vertės

Apskaičiuotos esant skirtingoms laikančiojo mūro sienoms ir skirtingiems izoliacijos storiams.

Su vienasluoksne izoliacija PAROC tento (t, tb)

PAROC tento (t, tb) storiai	150	180	200	100+150	150+150	200+150
Keraminių plytų mūras 250 mm	0,196	0,167	0,152	0,124	0,105	0,091
Keramzitbetonio blokelių mūras 200 mm	0,176	0,152	0,140	0,116	0,099	0,086
Akytojo betono blokelių mūras 185 mm	0,167	0,145	0,134	0,112	0,096	0,084
Silikatinių blokelių mūras 180 mm	0,202	0,172	0,156	0,127	0,107	0,092
Keraminių blokelių mūras 175 mm	0,184	0,158	0,145	0,119	0,101	0,088

Su dvisluoksne izoliacija PAROC Ultra ir apsauga nuo vėjo iš PAROC Cortex b / PAROC tento (t, tb) 30 mm

PAROC Ultra storiai, mm	125	150	180	200	100+125	100+150	150+150	200+150
Keraminių plytų mūras 250 mm	0,198	0,174	0,152	0,140	0,128	0,117	0,101	0,089
Keramzitbetonio blokelių mūras 200 mm	0,178	0,158	0,140	0,130	0,119	0,110	0,095	0,084
Akytojo betono blokelių mūras 185 mm	0,168	0,151	0,134	0,125	0,115	0,106	0,093	0,082
Silikatinių blokelių mūras 180 mm	0,205	0,179	0,156	0,144	0,131	0,120	0,103	0,090
Keraminių blokelių mūras 175 mm	0,186	0,164	0,145	0,134	0,122	0,113	0,098	0,086

Skaičiavimų duomenys

Keraminių plytų mūras 250 mm: λ_ds= 0.6 W/mK,

Keramzitbetonio blokelių mūras 200 mm: λ_ds = 0.2 W/mK,

Akytojo betono blokelių mūras 185 mm: λ_ds = 0.14 W/mK,

Silikatinių blokelių mūras 180 mm: λ_ds = 0.7 W/mK,

Keraminių blokelių mūras 175 mm: λ_ds= 0.23 W/mK,

PAROC Ultra: λ_D = 0.35 W/mK; λ_ds = 0.36 W/mK,

PAROC Cortex, PAROC tento t: λ_D = 0.33 W/mK; λ_ds = 0.34 W/mK,

Vidaus ir išorės paviršių šiluminės varžos: R_si + R_se = 0.26 m²K/W.

Skaičiavimai atlikti pagal STR 2.01.02:2016.
