Arbejdsanvisning Isolere tak med Tagkiler og Skotrendekiler

For at gøre installationen nemmere, undgå eventuelle problemer og sikre et smidigt arbejdsforløb har vi udarbejdet disse arbejdsanvisninger, som kan hjælpe dig.

Indgående produkter: PAROC ROU 60 4, ROU 60 5, ROV 60 1, ROV 60 2, ROB 80, Robster 50, Robster 60, ROS 30, ROL 30.

Generelle regler for installation

Udfør isoleringsarbejdet så tidligt som muligt i byggeprocessen, når ventilationen er god, og det er nemt at komme til. Monter isoleringen omhyggeligt, og sørg for, at der ikke er mellemrum mellem pladerne eller ved tilslutningerne. Få at opnå en god isoleringsevne, skal det sted, der skal isoleres, fyldes godt. Det er særligt vigtigt, at isoleringen ligger tæt mod konstruktionens varme side. Hvis der er revner på den varme side af isoleringen, kan det forringe isoleringsevnen, særligt hvis sådanne revner er i kontakt med den kolde side. Brug plader, som er tilpasset i størrelsen. Undgå at bruge små stykker, (≤ 200 mm), da risikoen for revner øges. Sørg for, at sammenføjningerne mellem isoleringslagene overlapper. Undlad at placere fire hjørner sammen.

Håndtering og opbevaring

Isoleringen er et for bygningen meget vigtigt produkt og skal håndteres med stor omhu, således at isoleringsevnen ikke forringes. Derfor skal det nøje planlægges, hvordan isoleringen opbevares på arbejdsstedet, inden det installeres. Den helt lukkede plastemballage beskytter produktet mod vejrpåvirkninger. Ved længere tids opbevaring udendørs skal isoleringen tildækkes. Løse pakker skal placeres sammen, så pladerne står på højkant og tildækkes. E-pakke er et fremragende emballeringssystem, som mindsker risikoen for skader på produktet, og som kan tåle udendørs opbevaring i op til 8 uger. Hvis isoleringen er blevet våd, skal pakken åbnes, og pladerne tørres indendørs, inden de installeres i konstruktionen. Installer aldrig våd isolering. Hvis isoleringen bliver våd, efter at den er blevet installeret, bør den ikke indbygges, før den er tørret.

Tilskæring

PAROC Stenuld er let at tilskære og håndtere. Ved tilskæring af plader anvendes en egnet kniv og en lige lineal eller et skærebord. Hvis der skal skæres meget, er skærebordet et fremragende redskab, som altid giver rette vinkler. Skærebordet kan hurtigt tilpasses til forskellige mål og vinkler. Et skærebord samt et sækkestativ og en sæk til opsamling af rester giver de bedste forudsætninger for et godt arbejdsmiljø i forbindelse med isoleringsarbejdet. Fleksible isoleringsplader, som skal monteres mellem bjælker og regler, skæres til, så de er 5-10 mm større, således at der opnås en god udfyldning uden revner eller sprækker. Det er vigtigt af hensyn til både varmeisoleringen og brandsikringen, at pladerne skæres i et lidt større mål. Standardpladernes tykkelse er tilpasset til almindelig regelafstand og almindelige regler. Derfor har plader til træ- og stålkonstruktioner forskellige bredder.

Til overslagsberegninger kan man beregne en U-værdi uden faldisolering og en U-værdi beregnet med faldisoleringens middeltykkelse dm. Disse to U-værdier vægtes efterfølgende sammen iht. nedenstående. Den omtrentlige formel (1) bør ikke anvendes, hvis R0 < 2 m² K/W.

Uden faldisolering: U0 = 1/R0

Med middeltyk faldisolering: U1 = 1/R0+dm/λ;

dm = Total faldvolumen/Totalt faldareal

U = 0,864 x U1 + 0,120 x U0 …………………(1)

Eksempel:

Et tagareal på 15 x 8 meter er isoleret med 160 mm PAROC ROS 30. En faldisolering 1:40 skal lægges med en hældning mod den ene langside. PAROC ROU 60 5, begynder med produktet 35/20, og den største tykkelse på faldisoleringen bliver 8000/40 = 200mm. Desuden skal der bruges et board af typen PAROC ROB 80,20 mm.

R0 = Rsi + Rse + ∑ R/λ; 0,14 + 0,16/0,036 + 0,02/0,039 + 0,02/0,038

R0 = 0,14 + 4,444 + 0,513 +0,526 = 5,623 m² K/W

U0 = 1/ R0 = 1/5,623 = 0,178 W/m² K

dm = Faldvolumen/faldareal = middeltykkelsen til isoleringen = 100mm

λ = 0,039 W/m K

U1 = 1/ Ro +dm/λ = 1/5,623 +2,564 = 1/8,187

U1 = 0,122

U = 0,864 U1 +0,120 U0 = 0,864 x 0,122 +0,120 x 0,178 = 0,105 + 0,021

U = 0,126 W/m²K

Altså 0,005 W/m² K dårligere end U1

Transport af isoleringen på taget kan ske med en såkaldt teglvogn. Udlægningsarbejdet kan udføres med en høtyv. Isoleringen skæres til med kniv efter et retholt eller saves til med en fukssvans. Huller skæres med kniv på stedet.

Vær omhyggelig, så der ikke opstår revner mellem plader eller ved tilslutninger. Samlinger, hvor 4 hjørner mødes, bør undgås. Sammenføjningerne skal forskydes mellem isoleringslagene. Hvis der anvendes to eller flere isoleringslag, skal de lægges umiddelbart efter hinanden. På grund af vindlast og andre kræfter, som påvirker konstruktionen, skal tætningslag og isolering forankres løbende i underlaget i henhold til tætningslagsleverandørens anvisninger.

Overdæk udlagt isolering og åbne paller natten over. Undgå i videst muligt omfang lægning i nedbør. Eventuel fugt tørrer langsomt ud, da stenulden er diffusionsåben, men det afhænger af tagets størrelse og tætningslagets dampgennemtrængelighed.

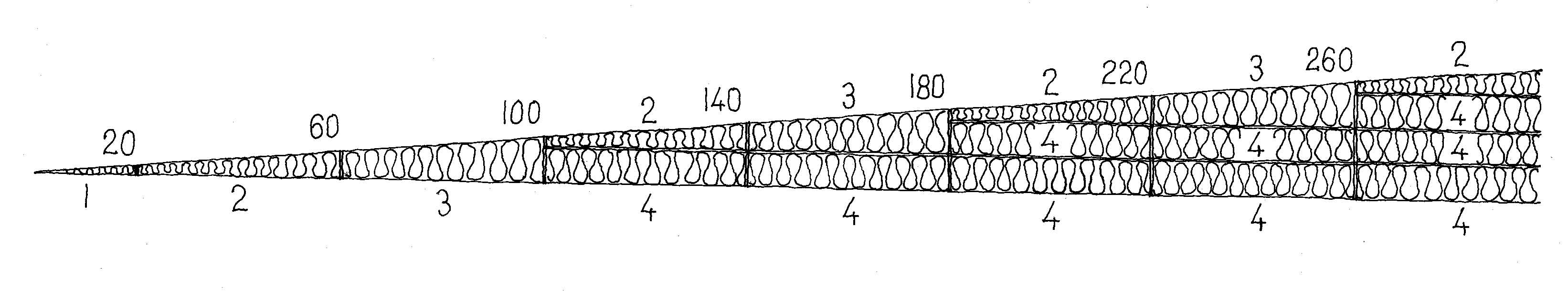

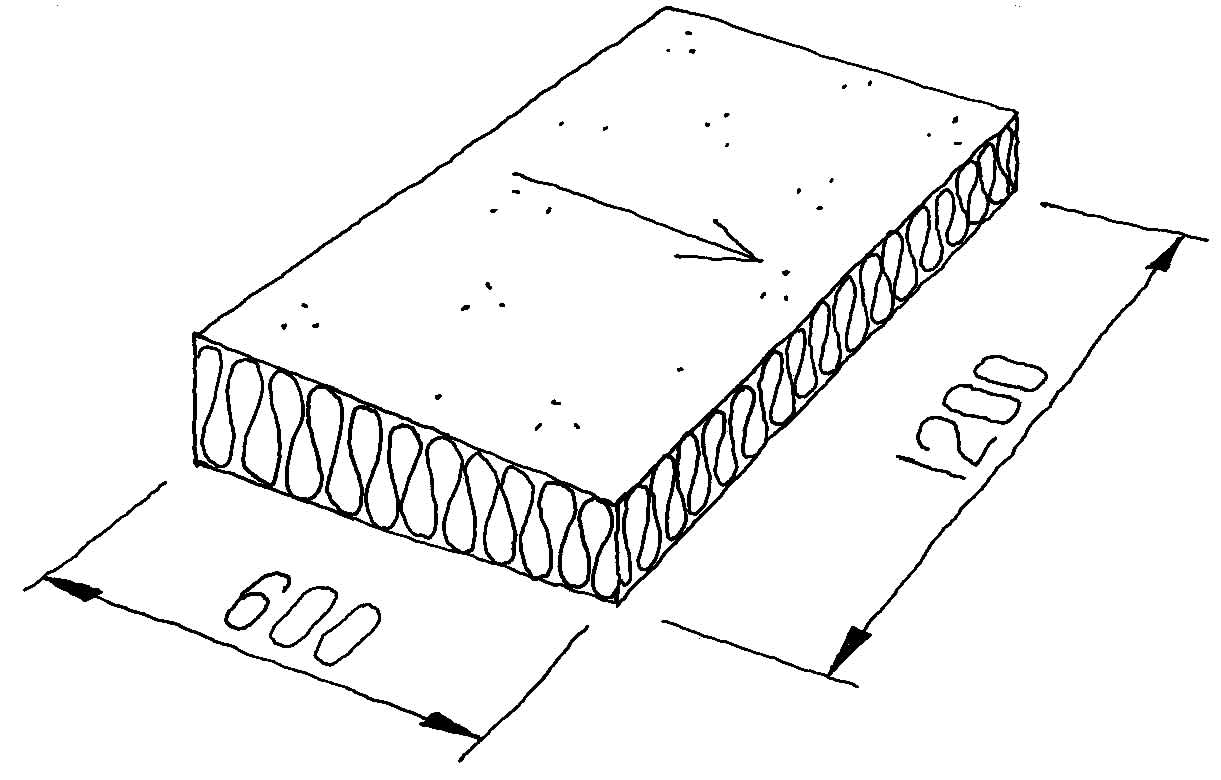

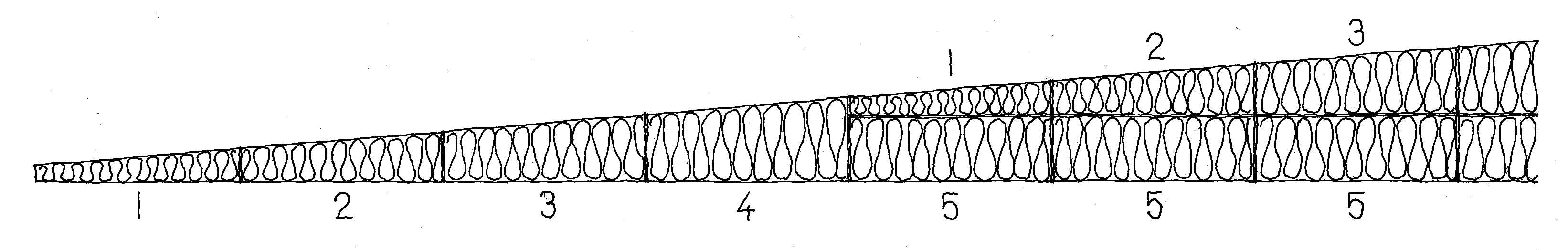

Tagfaldsplade 1:40 anvendes til opbygning af lige fald med ca. 1,5 graders taghældning. Faldene opbygges med fire kileformede plader (nr. 1-4), suppleret med en plan plade (nr. 5) til større faldlængder eller store isoleringstykkelser. Faldet kan gøres så langt, som det er nødvendigt, dog med den begrænsning, at isoleringstykkelsen ikke må overskride den tykkelse, der kan fastgøres mekanisk. Tagfaldet skal altid dækkes med PAROC ROB 80 eller PAROC Robster 60.

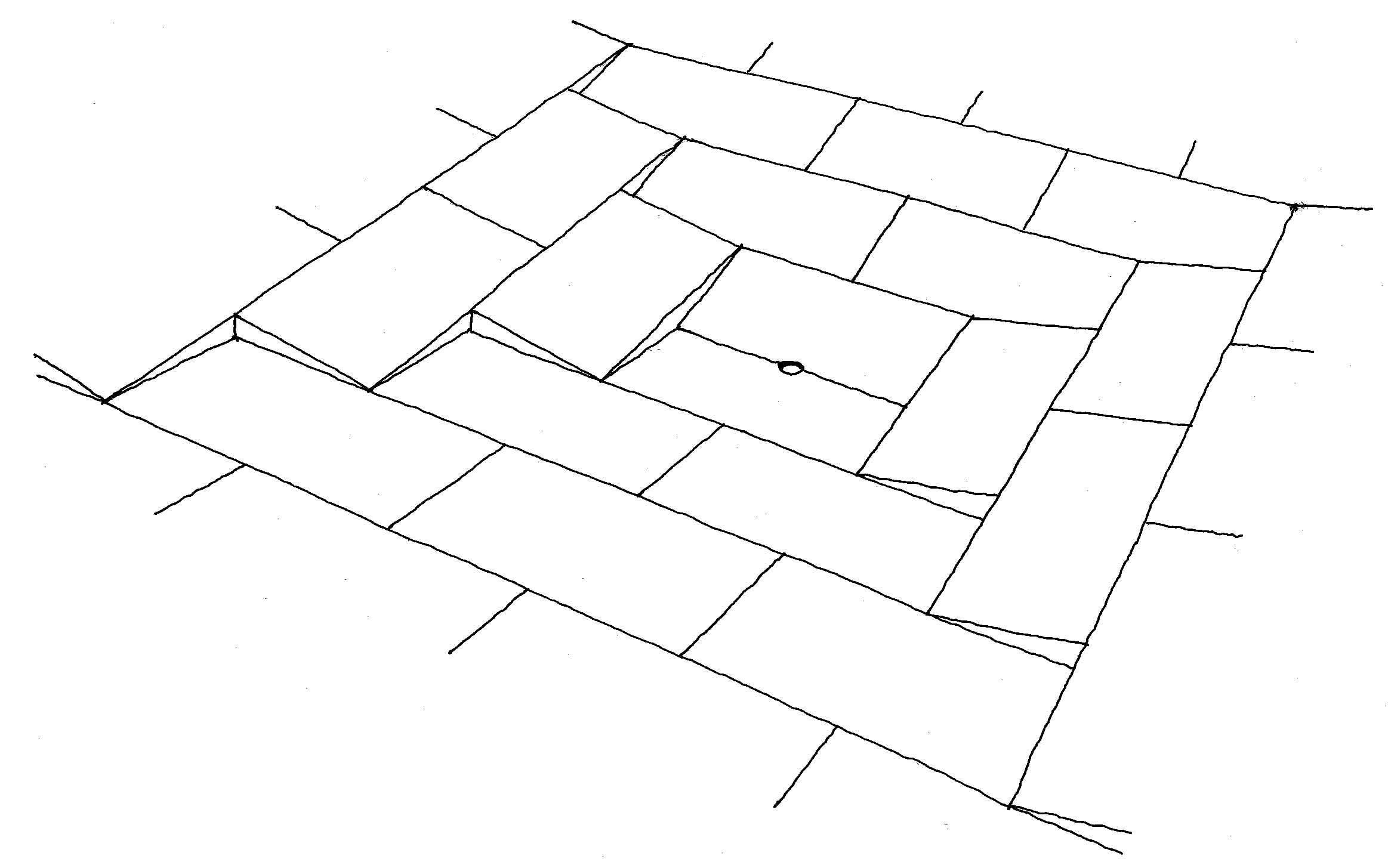

4-vejsfald kan anvendes ved "kuvertlægning" med indvendigt eller udvendigt fald.

OBS! 4-vejsfald kan næsten altid med fordel erstattes med PAROC ROU 60 5/ROU 60 4 og PAROC ROV 60 2.

Tips: Begynd fra brønden, mål de første plader omhyggeligt. Skær ikke pladerne ved "hjørnemøder" i "kuverten".

Hældninger: Ved en hældning på 1:20 kan disse faldplader lægges i dobbelte lag.

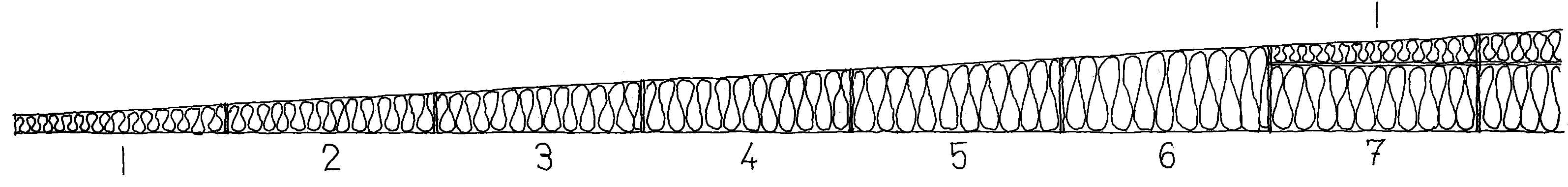

Tagfaldsplade 1:60 anvendes til opbygning af lige fald med ca. 1 grads taghældning. Faldene opbygges med seks kileformede plader (nr. 1-6), suppleret med en plan plade (nr. 7) til større faldlængder eller store isoleringstykkelser. Faldet kan gøres så langt, som det er nødvendigt, dog med den begrænsning, at isoleringstykkelsen ikke må overskride den tykkelse, der kan fastgøres mekanisk. Tagfaldet skal altid dækkes med PAROC ROB 80 eller PAROC Robster 60.

4-vejsfald kan anvendes ved "kuvertlægning" med indvendigt eller udvendigt fald.

OBS! 4-vejsfald kan næsten altid med fordel erstattes med PAROC ROU 60 5/ROU 60 4 og PAROC ROV 60 2.

Tips: Begynd fra brønden, mål de første plader omhyggeligt. Skær ikke pladerne ved "hjørnemøder" i "kuverten".

Hældninger: Ved en hældning på 1:30 kan disse faldplader lægges i dobbelte lag.

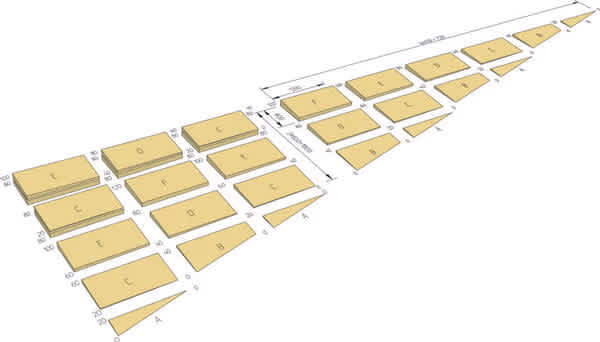

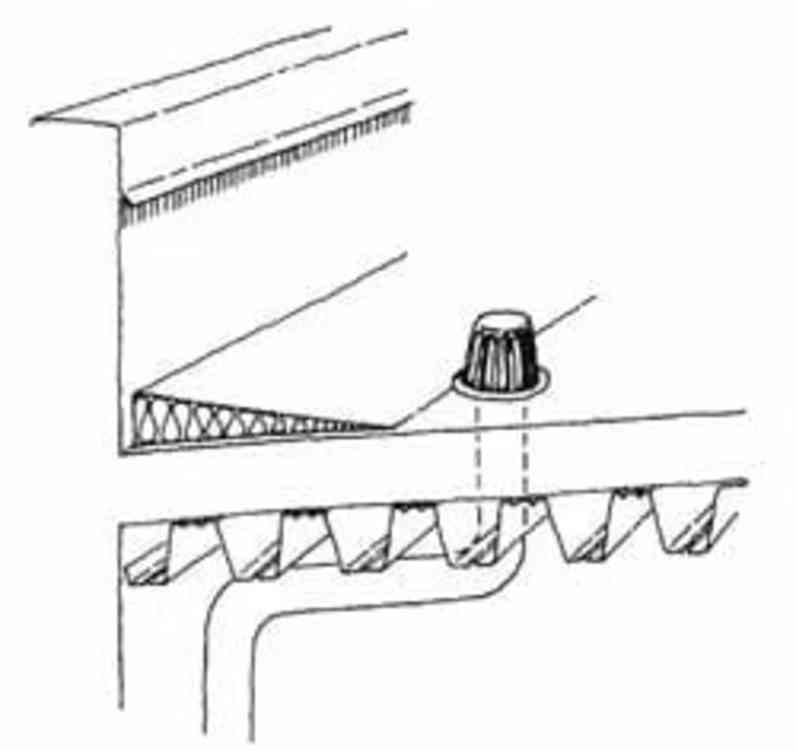

For at skabe vandafstrømning mod brønde eller lede vandet rundt om forhindringer på taget anvendes PAROC ROV 60 2 Skotrendekiler. Skotrendekilerne opbygges med seks stk. kileformede plader (A-F) samt en plan plade (G) til større kilelængder. Skotrendekilerne levereres som moduler med den ønskede længde. Hældning 1:60 i længderetningen og hældning 1:15 i tværgående retning. Tætningslaget kan påføres direkte på skotrendekilerne, dog anbefaler vi, at det dækkes med tagboard eller Robster 60.

Dele   A   B   C    D   E    F   G

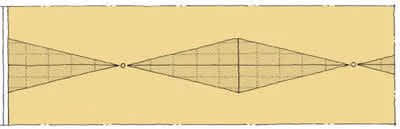

Nedenfor er et eksempel på skotrendekiler placeret mellem brønde ved indvendig afvanding på tag: Gør kilen lige i begge retninger. Skær eventuelt ved midten.

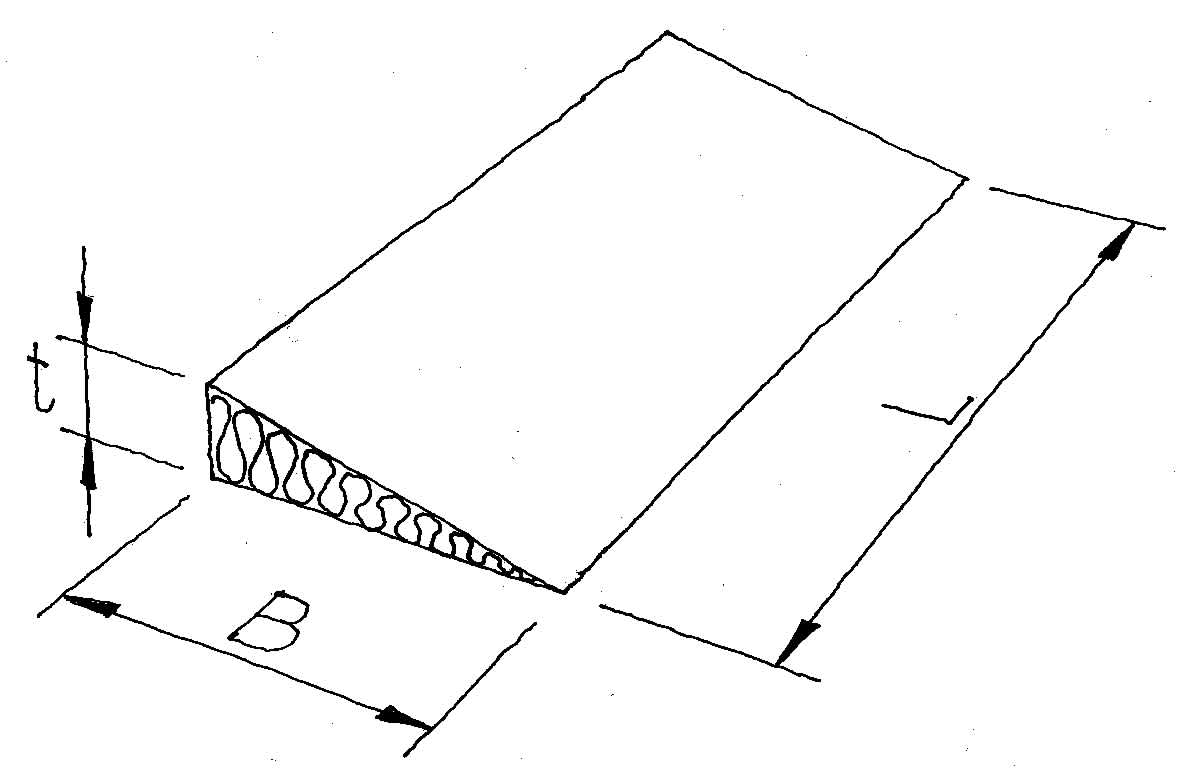

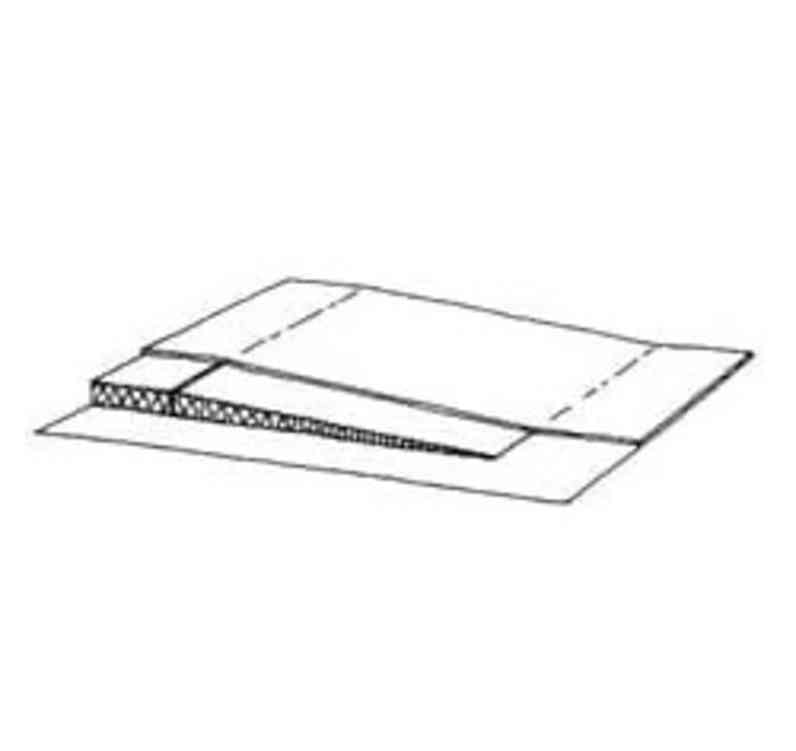

Opbygning af et jævnt fald op imod tilslutninger, den øverste del af vægge og lignende samt i skotrender anvendes PAROC ROV 60 1 Specialkile. Specialkiler fås i mange forskellige varianter og hældninger, se billedet nedenfor:

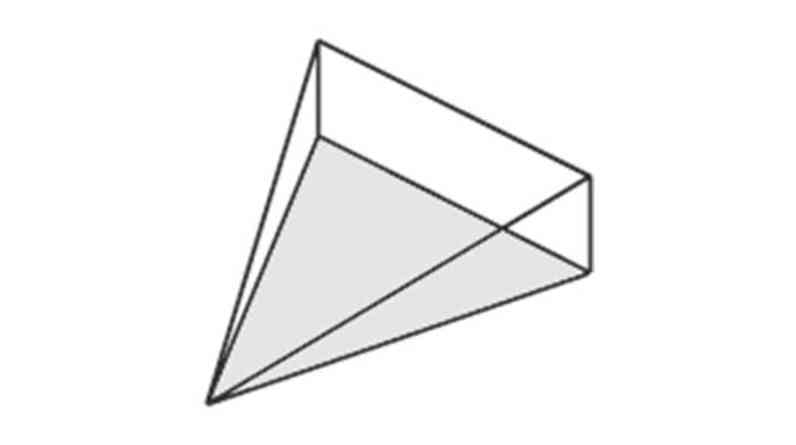

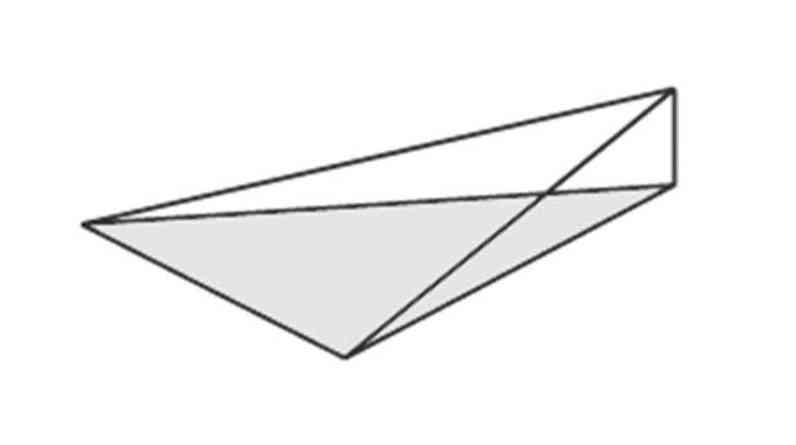

Nedenfor følger en anvisning i, hvordan man laver skotrendekiler ved hjælp af PAROC ROV 60 1 Specialkiler.

Med valgfri mål + Underplade PAROC ROS 30, 80 mm 4

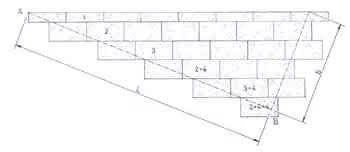

1. Læg pladerne ud "midt på taget". Tilpas udlægningen til kilens længde og bredde.

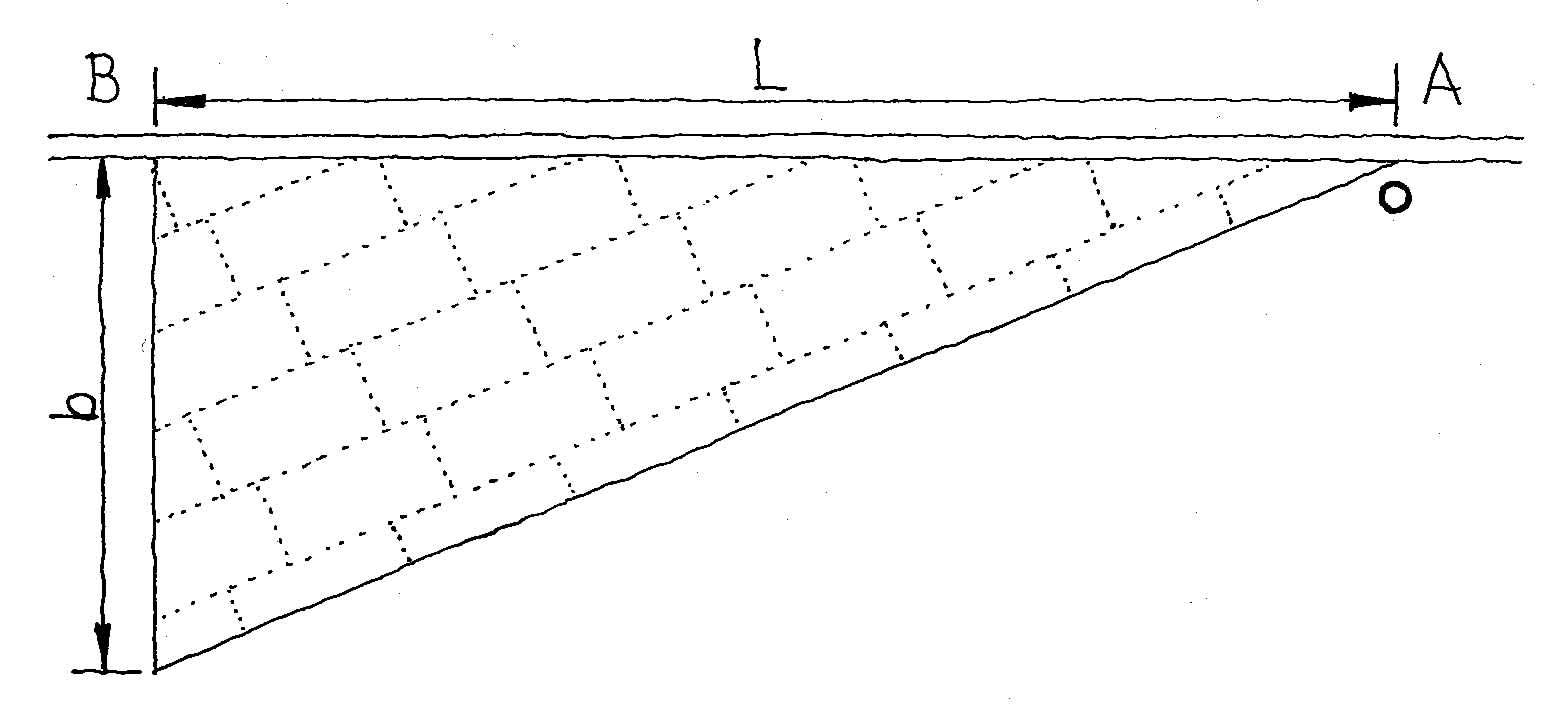

2. Skær pladerne i linjen A-B. Linjen A-B kan flyttes alt efter den ønskede udformning.

3. Læg kilen på plads med A ved brønden og B langs med rammen.

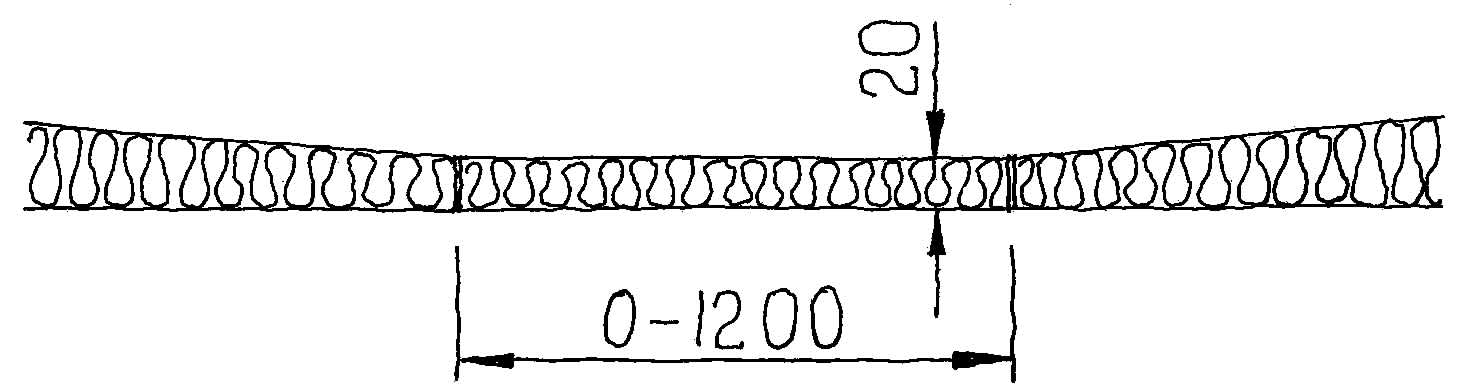

PAROC ROB 80 kan udjævnes med 1200x300 20/0.
