Liten åpning, stor innvirkning: Nye tanker om ventilerte fasader for morgendagens klima

Over hele Europa er fasader for tiden under press som følge av klimaendringer og en aldrende bygningsmasse. Fra et teknisk og økonomisk perspektiv vil så mange som 35 millioner bygninger måtte energirenoveres innen 2030. Profesjonelle byggherrer står derfor overfor et bredt spekter av valg. Isolasjonsløsningen – og hvordan den fungerer i fasadesystemet – er i stor grad avgjørende for ytterveggens ytelse når det gjelder varme, akustikk, brann og fuktighet. Ventilerte fasader oppfyller alle disse kravene: kombinasjonen av et ventilerende luftrom og riktig isolasjon beskytter konstruksjonen, regulerer fuktigheten og støtter langvarig ytelse.

En godt utformet ventilert fasade kombinerer flere ytelsesfordeler som er vanskelige å oppnå med lukkede systemer:

• Langvarig beskyttelse mot vær og fuktighet. Luftspalten og fasadekledningen beskytter isolasjonen og konstruksjonen mot regn, sprutvann og vinddrevet fuktighet.
• Fleksibel energiprestasjon. Med riktig kombinasjon av underkonstruksjon og isolasjon kan man oppnå et bredt spekter av U-verdier uten å gå på akkord med fuktsikkerheten.
• Ukompliserte renoveringsmuligheter. Den justerbare underkonstruksjonen med mykt og diffusjonsåpent isolasjonsmateriale gjør det mulig å klede eksisterende mur- eller betongfasader samtidig som den opprinnelige veggen kan tørke ut.
• Brannsikkerhet gjennom materialvalg. Bruk av ikke-brennbare komponenter og materialer gir robust og forutsigbar brannytelse.

Samlet sett forklarer disse styrkene hvorfor ventilerte fasader i økende grad blir sett på som en pålitelig måte å håndtere endrede klimabelastninger, avanserte isolasjonsløsninger og de praktiske aspektene ved renovering – forutsatt at systemet er designet og installert som en helhet.

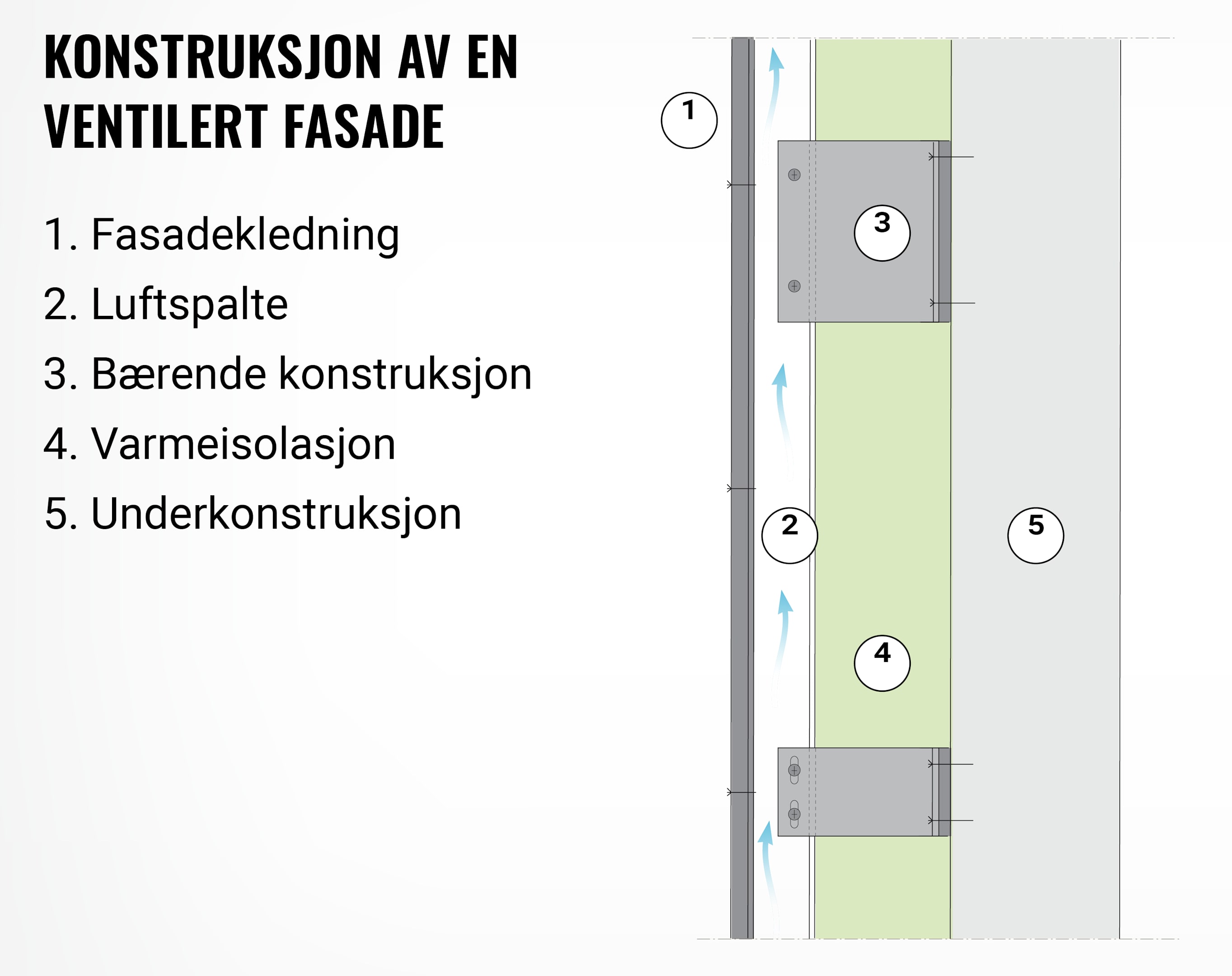

I en ventilert fasade er mellomrommet mellom fasadekledningen og isolasjonen mye mer enn bare et «tomt rom». Det er et aktivt funksjonelt lag som i stor grad avgjør om fasaden kan håndtere regn, byggfuktighet og innendørsfuktighet, som alle uunngåelig trenger inn i konstruksjonen over tid.

Uteluften kommer inn i mellomrommet nederst på fasaden og strømmer ut øverst. Siden drivkreftene bak denne luftstrømmen er beskjedne, avhenger ytelsen mer av utførelsen enn av teorien. Den avhenger av mellomrommets kontinuitet, størrelsen og plasseringen av åpningene, og hvor godt mellomrommet forblir åpent når braketter, brannstoppere og normale installasjonstoleranser er på plass. Når disse forholdene er oppfylt, blir spalten en kontrollert vei som gjør at vann kan renne bort og restfuktighet kan fjernes fra overflatene av spalten og utsiden av isolasjonen.

«Formålet med fasadeventilasjon er å fjerne all ekstra fuktighet som uunngåelig havner i ytterveggen – fra byggfuktighet og innendørsfuktighet til vinddrevet regn. Den virkelige utfordringen er å holde åpningen funksjonell uavhengig av svært varierende klima, byggehøyder og detaljerte forhold», sier Susanna.

Fra dette perspektivet er luftspalten ikke en passiv detalj, men et ytelseskritisk lag. Hvis den fungerer som tiltenkt, bidrar den både til fuktsikkerhet og langsiktig termisk ytelse. Hvis det ikke fungerer som det skal, kan selv et godt designet fasadesystem svikte.

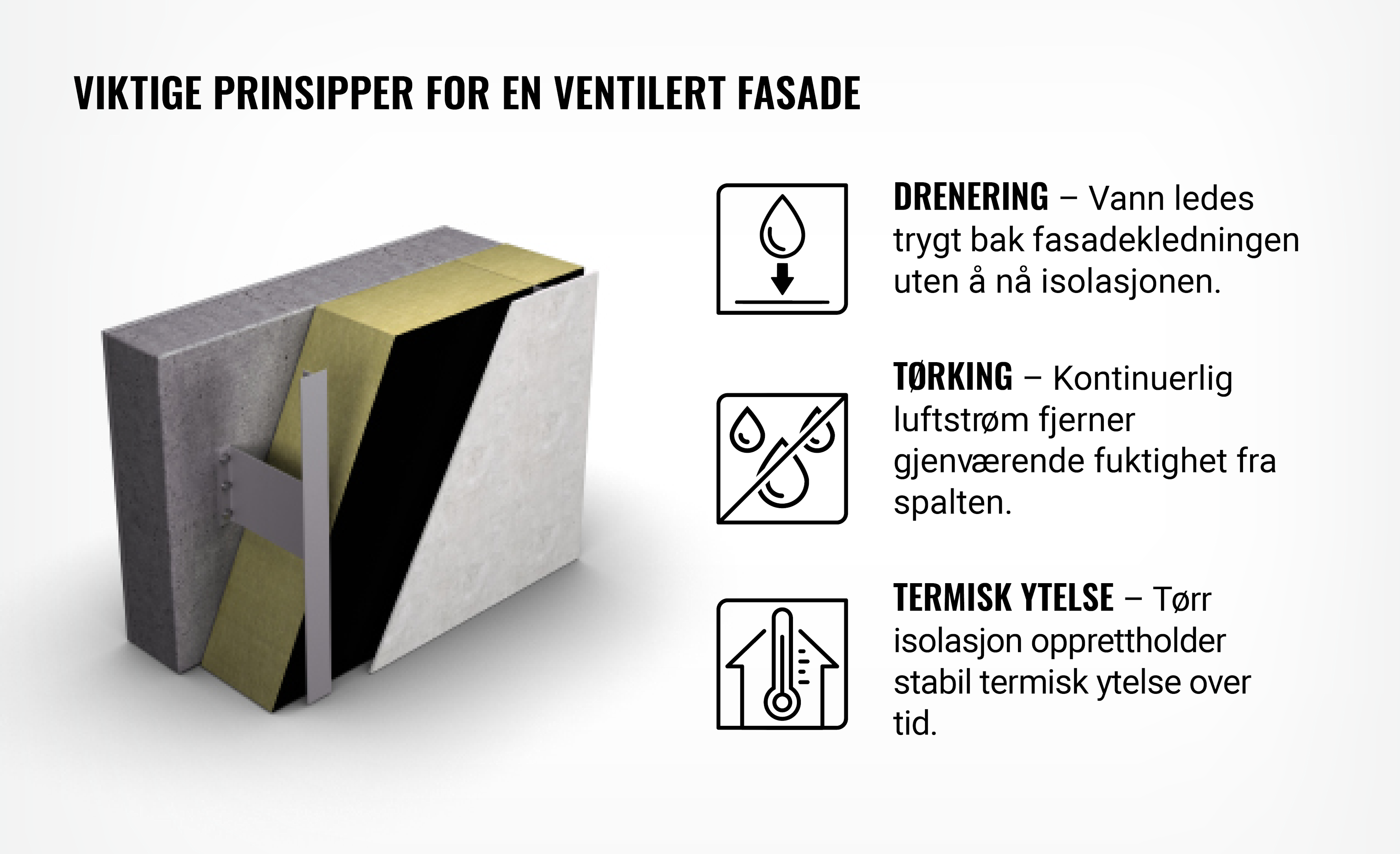

Fra et fuktighetskontrollperspektiv har luftspalten tre viktige funksjoner samtidig:

1. Drenering – den fungerer som et kapillærbrytende og drenerende lag, slik at vann som trenger inn i fasadekledningen ledes nedover uten å trekkes inn i isolasjonen eller bærekonstruksjonen.
2. Tørking – skorsteineffekten og vinddrevet luftstrøm skaper en mild, men kontinuerlig luftstrøm som fjerner damp og overflatefuktighet etter regn og tørker ut fuktighet i bygningen.
3. Beskyttelse av termisk ytelse – ved å holde de indre bygningslagene tørre over tid, bidrar spalten til å stabilisere den spesifiserte varmeledningsevnen til isolasjonsmaterialet og reduserer risikoen for muggvekst, frostskader og korrosjon i festene.

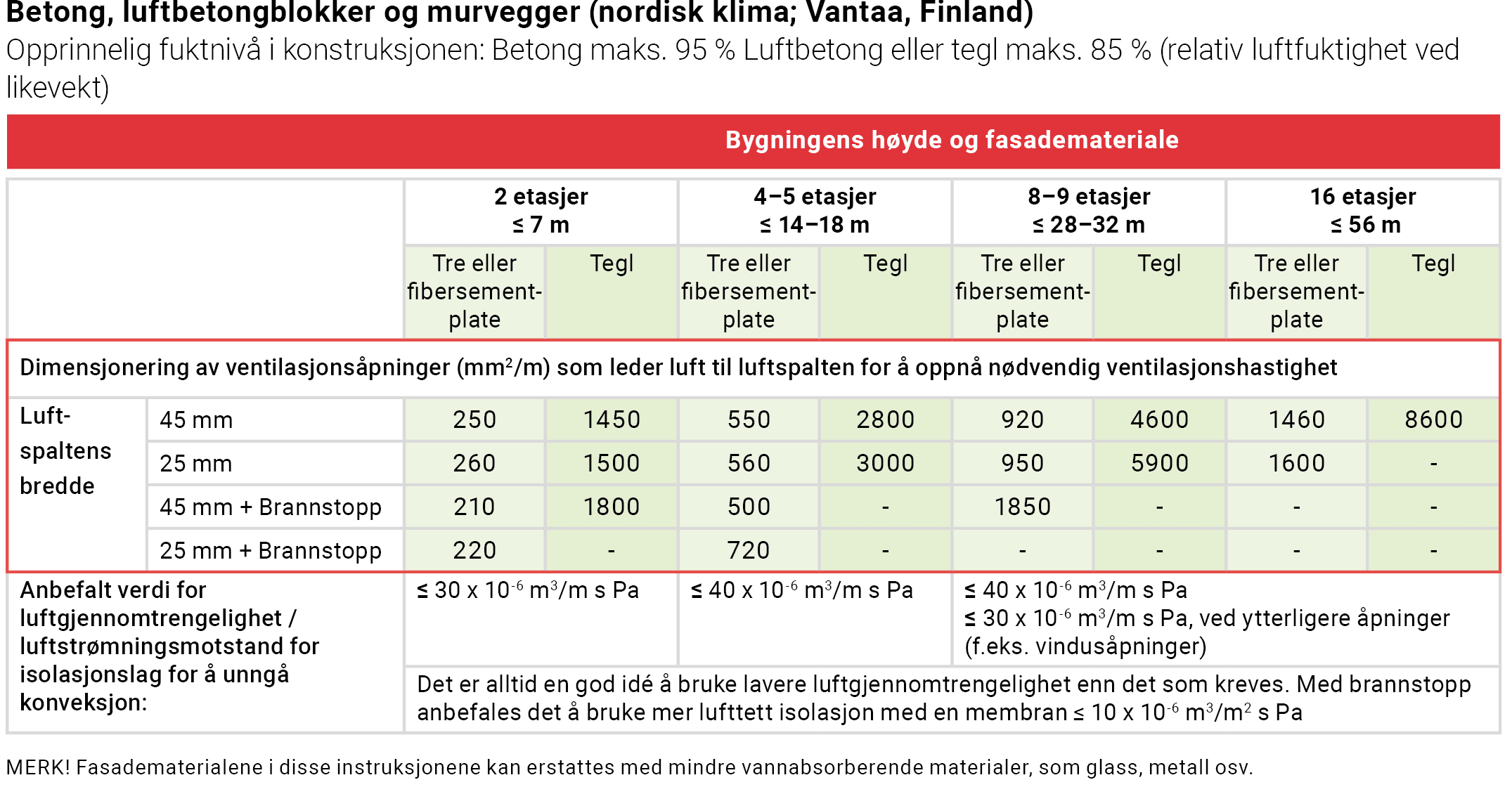

Simuleringsarbeidet som VTT (VTT Technical Research Centre of Finland Ltd) har utført for Paroc, er basert på flerårige hygrotermiske simuleringer ved hjelp av WUFI. Simuleringene undersøkte luftstrømmen i luftspalten, fuktansamling og tørking under ulike forhold, inkludert forskjellige byggehøyder, fasadematerialer og nivåer av vinddrevet nedbør i nordiske og sentraleuropeiske klima. Resultatene viser at ventilasjonsbehovet i hulrommet øker betydelig når fasadens høyde, masse og eksponering øker, noe som gjør det enda viktigere å dimensjonere og detaljere hulrommene riktig.

I ventilerte fasader avhenger luftspaltenes ytelse mindre av spaltenes nominelle bredde og mer av hvor effektivt luft kan strømme inn og ut av spaltene. I henhold til Parocs retningslinjer for utforming av ventilerte fasader er størrelsen, kontinuiteten og plasseringen av ventilasjonsåpningene de viktigste parametrene som styrer luftstrømmen i hulrommet – spesielt når brannstoppere og festemidler er installert.

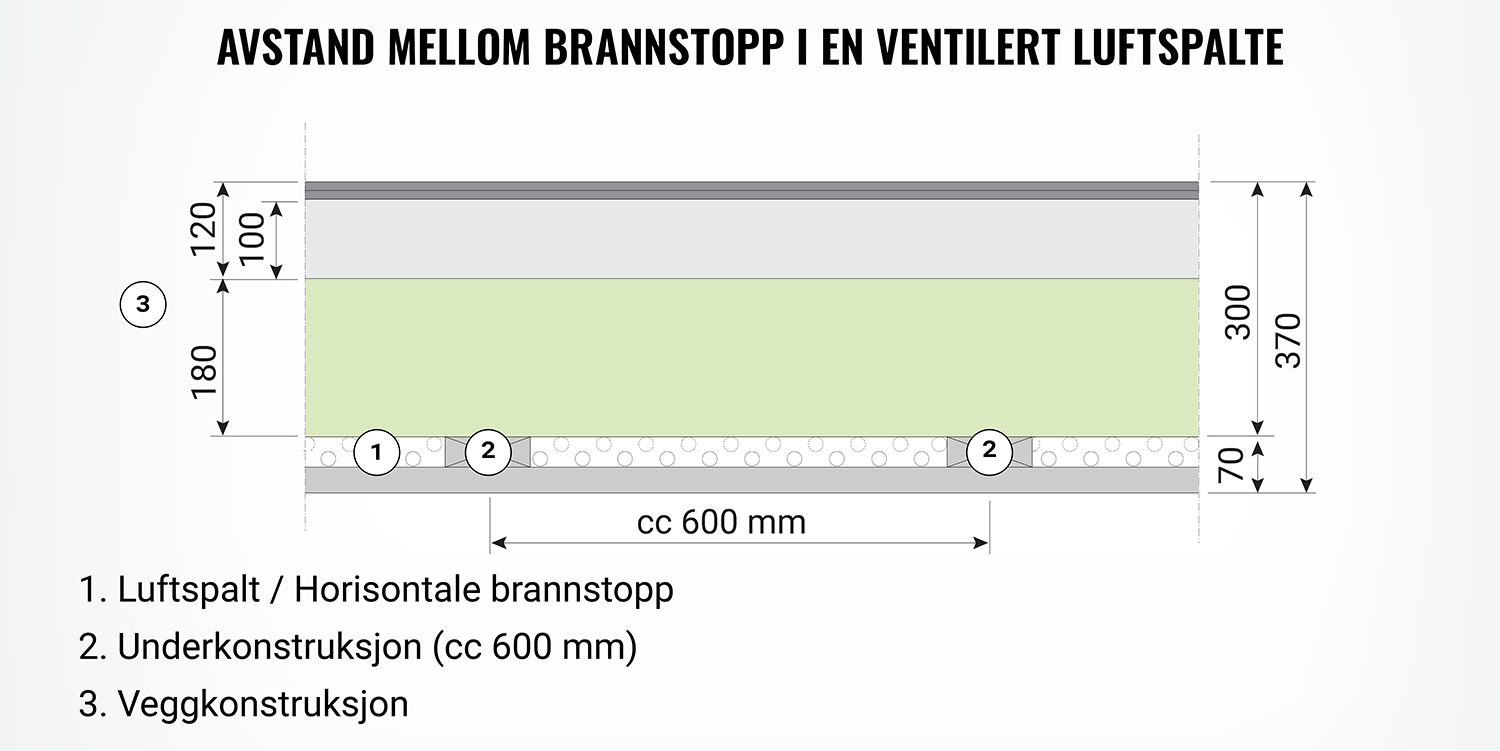

Parocs retningslinjer viser at selv om bredden på hulrommet forblir konstant, kan horisontale brannstopp redusere det effektive frie ventilasjonsarealet dramatisk. Følgelig kompenserer ikke økt hulromsbredde alene for utilstrekkelige eller blokkerte åpninger. I praksis har det frie åpningsarealet mye større innvirkning på luftstrømmen, fuktighetskontrollen og trykkontrollen enn den nominelle spaltebredden.

I en fasade med et luftrom på 45 mm er den frie ventilasjonsåpningen uten brannstopp 37 530 mm² per meter [(1000 mm × 45 mm) - (1,66 × 45 mm × 100 mm)]. Når en horisontal brannstopp legges til, kan den effektive åpningsstørrelsen reduseres med opptil 95 %, slik at det kun gjenstår 1876 mm² per meter med fri ventilasjonsareal.

Fordi luftspalten har disse viktige funksjonene, kan små feil i design eller utførelse få store konsekvenser. De nyeste designretningslinjene fremhever spesielt to viktige punkter:

• Spalten må forbli åpen i virkeligheten, ikke bare på tegningene – selv etter at braketter, festemidler og horisontale brannstoppere er installert.
• solasjon som vender mot hulrommet må begrense uønsket luftstrøm for å unngå vindstrømmer og intern konveksjon, som kan svekke den termiske ytelsen.

Å få dette «smårommet» riktig er derfor ikke bare et spørsmål om å legge igjen 20 eller 30 mm. Det handler om å kombinere tilstrekkelig bredde, godt utformede åpninger, passende brannbeskyttelse og riktig isolasjon. Da kan luftspalten utføre sin funksjon på en pålitelig måte over hele fasadens høyde og levetid.

«Regelverket spesifiserer minimumskravene, men det spesifiserer ikke hva som er optimalt for din bygning. Luftspalten må dimensjoneres i henhold til den faktiske høyden, eksponeringen og fasadekonstruksjonen du designer, sier Susanna.

For designteam kan noen praktiske spørsmål skjerpe diskusjonen for neste prosjekt:

• Hvilke vinddrevne regnbelastninger og eksponeringskategorier designer vi egentlig for?
• Hva er høyden på hver fasadesone, og hvor skal spalten ventileres inn og ut?
• Gir festene, brannstoppene og installasjonstoleransene oss den frie plassen vi tror vi har?
• Hvordan samvirker nasjonale forskrifter med produsentens anbefalinger i dette tilfellet?

Vi har nå sett hvordan luftspalten, isolasjonen og fasadekledningen sammen forvandler en enkel vegg til et ventilert fasadesystem som kan håndtere fuktighet, støtte energiytelsen og beskytte strukturen under stadig mer krevende forhold. Når spalten behandles som et aktivt lag, blir hele systemet mer robust, forutsigbart og enklere å renovere i løpet av sin levetid. Kommende artikler i serien vår vil bygge videre på dette grunnlaget ved å se på hvordan man dimensjonerer og ventilerer hulrommet. Artiklene vil også utforske isolasjonsytelse, fukt- og brannrisiko, festemidler og generelle systemvalg.
