CLT-rakenteet


CLT-rakenteella (ristiinlaminoitu massiivinen puulevy) toteutetut ulkoseinät tarjoavat perustan ihanteellisille eristysratkaisuille, sillä rakennuksen kantava puinen rakenne pysyy kokonaisuudessaan eristekerroksen lämpimällä puolella.

Sisäverhous huoneselityksen mukaan

Sisäpuolinen suojaverhous vaatimustason mukaan*, esimerkiksi

  • P2 -paloluokan puukerrostalot: K210 tai K230 (esim. kipsilevy)
  • P3 -paloluokan pientalot: ei suojaamisvaadetta

Kantava rakenne: 90-120 mm CLT -levy

Tuulensuojaeristys/suojaverhousvaatimus K210 (yli 2 krs. P2 -paloluokan rakennukset/puukerrostalot):

  • PAROC Cortex One b (K230), työmaalla tehtävä alkukiinnitys (menekki: 1-2 kpl/levy): SFS RP50x180/BS-4,8 puu (XFM 006) tai
  • Suojaverhousta vaativissa kohteissa: Katso kiinnitysohjeistus: PAROC Rakennevalitsin.
  • Saumojen teippaus: PAROC Cortex-teippi (XST 022) (eristelevyjen väliset saumat) ja PAROC Cortex-kulmateippi (XST 021) (ulkokulmien tiivistys)

Tuuletusväli + PAROC ZEROfix -asennusjärjestelmä:

  • Naulauslauta, minimikoko 30 x 95 mm, k600, kiinnitys Julkisivuruuveilla Heco Topix Plus Therm puu (XFS 006).
  • SFS RP50x180/BS-4,8 puu (XFM 006), k800 / vastaava puristusta kestävä välike.
  • Tarvittaessa voidaan käyttää myös muita kiinnikkeitä ja naulauslautoja erillisen suunnitelman ja kohteen vaatimustason mukaan.

Palokatkot kerroksittain tarvittaessa kohteen vaatimustason mukaan.

Ulkoverhous

* Lähde/lisätietoja: 848/2017 Ympäristöministeriön asetus rakennusten paloturvallisuudesta


CLT-seinä, joka on eristetty PAROC Cortex One b -kivivillaeristeellä, kiinnitysjärjestelmänä PAROC ZEROfix.

Seinärakenne on mitoitettava paloluokalle R30 tai R60 (tai tarvittaessa REl 30/REl 60).

Ilmaääneneristysluku: Rw 49 dB / Rw + C 48 dB / Rw + Ctr 42 dB


(ilmaääneneristysluvun laskennassa huomioitu CLT kantavana rakenteena + sisäpuolinen K210 suojaverhous, kipsilevy 13 mm)

Huomautus! CLT-tuotteille ei ole tällä hetkellä harmonisoitua eurooppalaista tuotestandardia, joten CLT-levyt voidaan CE-merkitä eurooppalaisen teknisen hyväksyntäkäytännön mukaisesti. CLT-elementtien tekniset ominaisuudet ja mitoitus ovat valmistajakohtaisia.


CLT-rakenne ja sisäpuoliset rakennekerrokset:

CLT-rakenteen ilma-/höyrytiiviys perustuu huolellisesti suunniteltuihin ja toteutettuihin tiiviisiin rakenneliittymiin sekä massiivipuuelementin ilmatiiviyteen. CLT-elementin valmistustekniikasta riippuen levyn jokaisen laudan syrjä on joko liimattu tai liimaamaton. Reunaliimatussa CLT:ssä rakenne pystytään toteuttamaan ilman höyrynsulkua, kun taas reunaliimaamattomassa CLT:ssä lautojen välit jäävät näkyviin, joten rakenteen tiiviys täytyy varmistaa höyrynsululla.

On myös syytä pitää mielessä, että CLT-elementissä kosteus siirtyy liimaamattomissa puuliitoksissa. Toisaalta reunaliimatussa elementissä kuivuminen voi aiheuttaa halkeilua.

CLT-rakenteissa mahdollisesti edellytetty sisäinen palosuojaus tehdään yleensä sisäpinnalle asennettavilla kipsilevykerroksilla.


Yksi- tai kaksikerroksinen eristysratkaisu:

Yksikerroksisessa eristysratkaisussa samanaikaisesti lämmöneristeenä ja tuulensuojana toimiva paksu PAROC Cortex One b -tuulensuojaeristekerros asennetaan suoraan CLT-elementin ulkopintaan. PAROC Cortex One b -tuulensuojaeriste kiinnitetään CLT-levyyn aluslevyllisellä Eristekiinnikkeellä SFS RP50x180/BS-4,8 puu (XFM 006) tai suojaverhousta vaativissa kohteissa PAROC Rakennevalitsimessa esitetyn kiinnitysohjeistuksen mukaan ennen julkisivuverhouksen kiinnitykseen tarvittavien naulauslautojen asennusta. PAROC Cortex One b -tuotteen erinomaisen ilmatiiviyden ja eristyskyvyn ansiosta vaadittu energiatehokkuus voidaan saavuttaa yhdellä paksulla eristekerroksella. Tämä nopeuttaa asennustyötä ja vähentää työmaalla käytettävien tuotteiden määrää.

Kaksikerroksista eristysratkaisua käytettäessä CLT-elementtiin kiinnitetään ensin pehmeä PAROC eXtra -lämmöneriste (tai muu PAROC pehmeä lämmöneriste), jonka päälle asennetaan erillinen ohut PAROC Cortex b tai Cortex pro b -tuulensuojaeristekerros. Päällekkäisten eristekerrosten saumat limitetään. Pehmeiden eristeiden yhteydessä on hyvä käyttää naulausvälikettä asennuksen helpottamiseksi.

Lämmöneristeet tulee aina asentaa tiiviisti toisiaan ja kantavaa sisäkuorta vasten. Tuulensuojaeristelevyjen ja rakenteellisten liitoskohtien väliset saumat teipataan rakenteen täydellisen ilmatiiviyden varmistamiseksi mahdollisimman pian tuulensuojaeristeen asentamisen jälkeen PAROC Cortex -teipeillä (XST 022 ja XST 021).


Julkisivu:

Julkisivuverhous kiinnitetään CLT-elementtiin eristekerroksen läpi. PAROC ZEROfix on asennusjärjestelmä, jossa eristekerroksen läpäisevien kylmäsiltojen määrä on minimoitu. Tässä järjestelmässä eristekerroksen päälle asennetaan julkisivuverhouksen kiinnitystä varten naulauslauta (minimikoko 30 x 95 mm), k600. Naulauslauta kiinnitetään CLT-elementtiin pitkillä Julkisivuruuveilla Heco Topix Plus Therm puu (XFS 006). Naulauslauta sisältyy järjestelmään, mutta sitä ei ole tarjolla asennustarvikkeena. Järjestelmään soveltuvia naulauslautoja on saatavilla puutavaran jälleenmyyjältä. Julkisivuruuveja tarvitaan kaksi eri pituutta/rakenne, joista toinen asennetaan vaakasuoraan (tuulikuorma) ja toinen vinoon (pystykuorma).

Pystysuorat naulauslaudat asennetaan eristekerroksen päälle yleensä 600 mm jaolla. Tarvittavien julkisivuruuvien lukumäärä, ruuvien pituus ja sijainti on määritettävä rakennustyömaalla vallitsevien tuuliolosuhteiden, rakennuksen korkeuden, kantavan seinärakenteen tyypin ja verhousmateriaalin painon perusteella. Tarvittava mitoituslaskenta voidaan tehdä PAROC ZEROfix -mitoitustyökalulla. Suunnittelijan on määriteltävä naulauslaudan koko ja lujuusluokka (EN 14081-1) mitoitustyökalua käyttäessään, jotta työkalu voi ottaa ne huomioon laskelmissaan (lisätietoja: PAROC ZEROfix -ratkaisusivu ja mitoitustyökalu). Naulauslautojen on oltava massiivipuuta standardin EN 14081-1 mukaisesti. Naulauslaudan tulee olla vähintään 30 mm paksu ja 95 mm leveä.

Naulauslauta toimii valitun julkisivuverhoilun kiinnitysalustana. Julkisivuverhous asennetaan naulauslautaan julkisivutoimittajan ohjeiden mukaisesti.

Naulauslaudan asennusta helpottaa Eristekiinnike/välike SFS RP50x180/BS-4,8 puu (XFM 006), 180 mm, jota voidaan käyttää välikkeenä naulauslautojen alla. Välike soveltuu 180 mm Cortex One -tuulensuojaeristeen välikkeeksi ja sillä estetään tuulensuojaeristeen puristuminen naulauslaudan asennuksessa.

Tarvittaessa voidaan käyttää myös muita kiinnikkeitä, välikkeitä ja naulauslautoja erillisen suunnitelman ja kohteen vaatimustason mukaan.


Suojaverhous:

Puurunko voidaan asetuksen mukaisesti suojata ulkopuoliselta palolta suojaverhouksella. Paloluokiteltu suojaverhous (K2) suojaa puupintaa hiiltymiseltä 10, 30 tai 60 minuuttia. Suojaverhousluokat esitetään merkinnöillä K210, K230 ja K260. PAROC-tuulensuojaeristeitä voidaan käyttää samalla sekä lämmöneristeenä että suojaverhoustuotteena. Seuraavassa taulukossa esitettynä Paroc -tuulensuojaeristeiden suojaverhousluokituksia.

Suojaverhousta vaativat kohteet: katso kiinnitysohjeistus PAROC Rakennevalitsimesta.

Tuulensuojaeriste

Paksuus (mm)

Luokitus

PAROC Cortex Pro b

50 - 70

K230

PAROC Cortex One b

80 - 250

K230

Puuverhoilun käyttö julkisivussa saattaa edellyttää palokatkon asentamista tuuletusväliin jokaisen kerroksen osalta. Tämä on syytä pitää mielessä tuuletusvälin mitoituksessa. Tuuletusvälissä olevat esteet lisäävät ilmavirtausta (konvektio) palokatkojen ympärillä ohjaten ilmaa eristekerrokseen. Cortex b-tuotteiden tiivis pinnoite estää tehokkaasti kylmän ilmavirran pääsyn eristeeseen.

Lämmöneristävyys

U-arvot eri eristepaksuuksille (kantavana rakenteena: CLT-elementti 90 mm) ZEROfix-järjestelmää käytettäessä:

Eristepaksuus (mm) ja U-arvo

PAROC Cortex One b

180

205

220

U-arvo, W/m2K

0,16

0,14

0,14

CAD-Kuvat

Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.01)
Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.01)
Tuotteet PAROC Cortex b, PAROC Cortex pro bSuojaverhous K₂30
PDF
Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.11)
Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.11)
Tuotteet PAROC Cortex One bSuojaverhous K₂30
PDFDWG
Ulkoseinät, Tuulettuvat julkisivut, Zerofix, Puukerrostalo/P2 (h ≤ 28 m), CLT/LVL-levy puu- tai levyverhouksella (US-VF-30.01)
Ulkoseinät, Tuulettuvat julkisivut, Zerofix, Puukerrostalo/P2 (h ≤ 28 m), CLT/LVL-levy puu- tai levyverhouksella (US-VF-30.01)
Tuotteet PAROC Cortex One b, PAROC ZEROfix asennustarvikkeetÄäniluokka (Rw) 49U-arvo (W/m²K) 0,14
PDFDWG

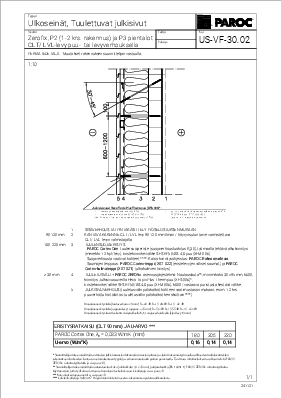

Zerofix, P2 (1 - 2 krs. rakennus) ja P3 pientalot, CLT/LVL-levy puu- tai levyverhouksella (US-VF-30.02)
Zerofix, P2 (1 - 2 krs. rakennus) ja P3 pientalot, CLT/LVL-levy puu- tai levyverhouksella (US-VF-30.02)
Tuotteet PAROC Cortex One b, PAROC ZEROfix asennustarvikkeetÄäniluokka (Rw) 49U-arvo (W/m²K) 0,14
PDFDWG

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin

Asennus


PAROC ZEROfix -järjestelmä sisältää vain muutamia asennuskomponentteja, ja on helppo ja nopea asentaa.

Asennus tehdään vaakasuoraan ja 30-45 asteen kulmaan asennettavilla ruuveilla lämmöneristekerroksen läpi rakennuksen runkoon. Vaakasuoraan asennettavat julkisivuruuvit ottavat vastaan tuulikuorman ja vinoon ruuvattavat pystykuorman.

Lataa PAROC ZEROfix asennusohje
PAROC ZEROfix asennusohje
