Pieni tuuletusväli, suuri vaikutus – suunnittele tuulettuva julkisivu uudelleen huomisen ilmastoon

EU:ssa ikääntyvä rakennuskanta ja ilmastonmuutos asettavat julkisivuille uusia vaatimuksia. Kun jopa 35 miljoonaa rakennusta on teknisesti ja taloudellisesti energiakorjauksen tarpeessa vuoteen 2030 mennessä, rakennusalan ammattilaiset joutuvat tekemään lukuisia valintoja. Eristeratkaisu – ja sen toiminta osana julkisivujärjestelmää – määrittää yhä pitkälti ulkoseinärakenteen lämmöneristävyyden, ääneneristävyyden sekä palo- ja kosteusteknisen toiminnan. Tuulettuvat julkisivut kokoavat nämä vaatimukset yhteen kokonaisratkaisuun: tuuletusvälin ja oikein valitun lämmöneristeen yhdistelmä suojaa rakennetta, toimii kosteusteknisesti oikein ja tukee rakenteen pitkäaikaista kestävyyttä.

Hyvin suunniteltu tuulettuva julkisivu yhdistää useita toiminnallisia etuja, joita on vaikea saavuttaa suljetuilla julkisivurakenteilla:

• Pitkäkestoinen sää- ja kosteussuoja
  Tuuletusväli ja ulkoverhous suojaavat lämmöneristettä ja runkorakennetta sateelta, roiskevedeltä ja viistosateen aiheuttamalta kosteusrasitukselta.
• Muunneltava energiatehokkuus
  Asennusjärjestelmän ja lämmöneristeen oikealla yhdistelmällä voidaan saavuttaa haluttu U-arvotaso ilman, että julkisivun kosteustekninen toiminta heikkenee.
• Toimivat korjausrakentamisen ratkaisut
  Säädettävä alus-/kannatinrakenne ja hengittävä lämmöneriste mahdollistavat olemassa olevien tiili- ja betonijulkisivujen lisäverhoamisen ilman, että seinärakenteen kuivuminen estyy.
• Paloturvallisuus osana rakennesuunnittelua
  Palamattomien materiaalien ja komponenttien käyttö mahdollistaa kestävän ja ennustettavan palokäyttäytymisen.

Yhdessä tarkasteltuna nämä vahvuudet selittävät, miksi tuulettuvia julkisivuja pidetään yhä useammin luotettavana tapana vastata muuttuviin ilmastokuormiin, kehittyviin eristeratkaisuihin ja korjausrakentamisen käytännön realiteetteihin – edellyttäen, että järjestelmä suunnitellaan ja toteutetaan kokonaisuutena.

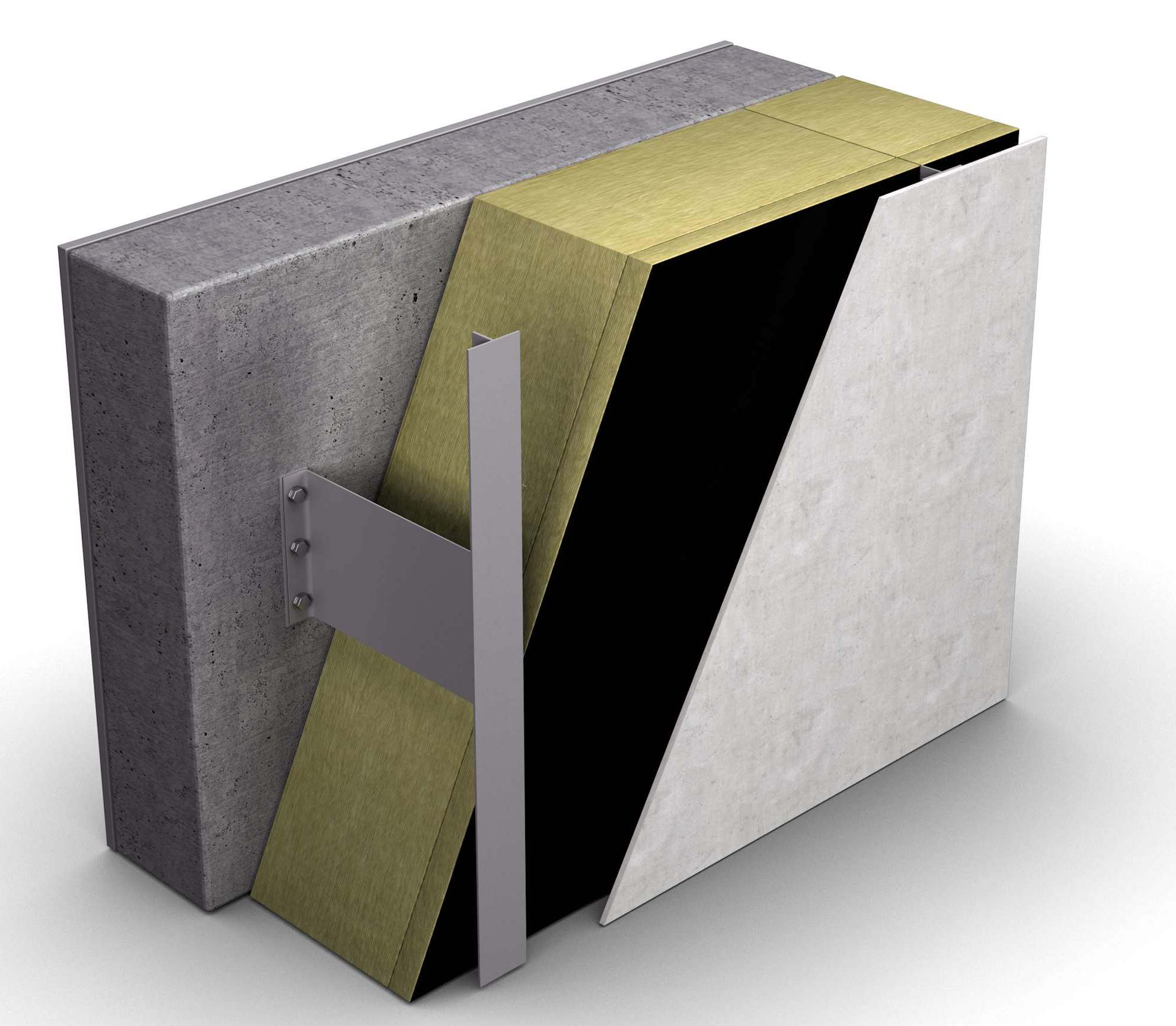

Tuulettuvassa julkisivussa verhouksen ja eristeen välinen tuuletusväli on paljon enemmän kuin "tyhjä tila". Se on aktiivinen toiminnallinen kerros, joka pitkälti määrittää, pystyykö julkisivu hallitsemaan sateen, rakennuskosteuden ja sisäilman kosteuden, jotka väistämättä ajan myötä kulkeutuvat rakenteeseen.

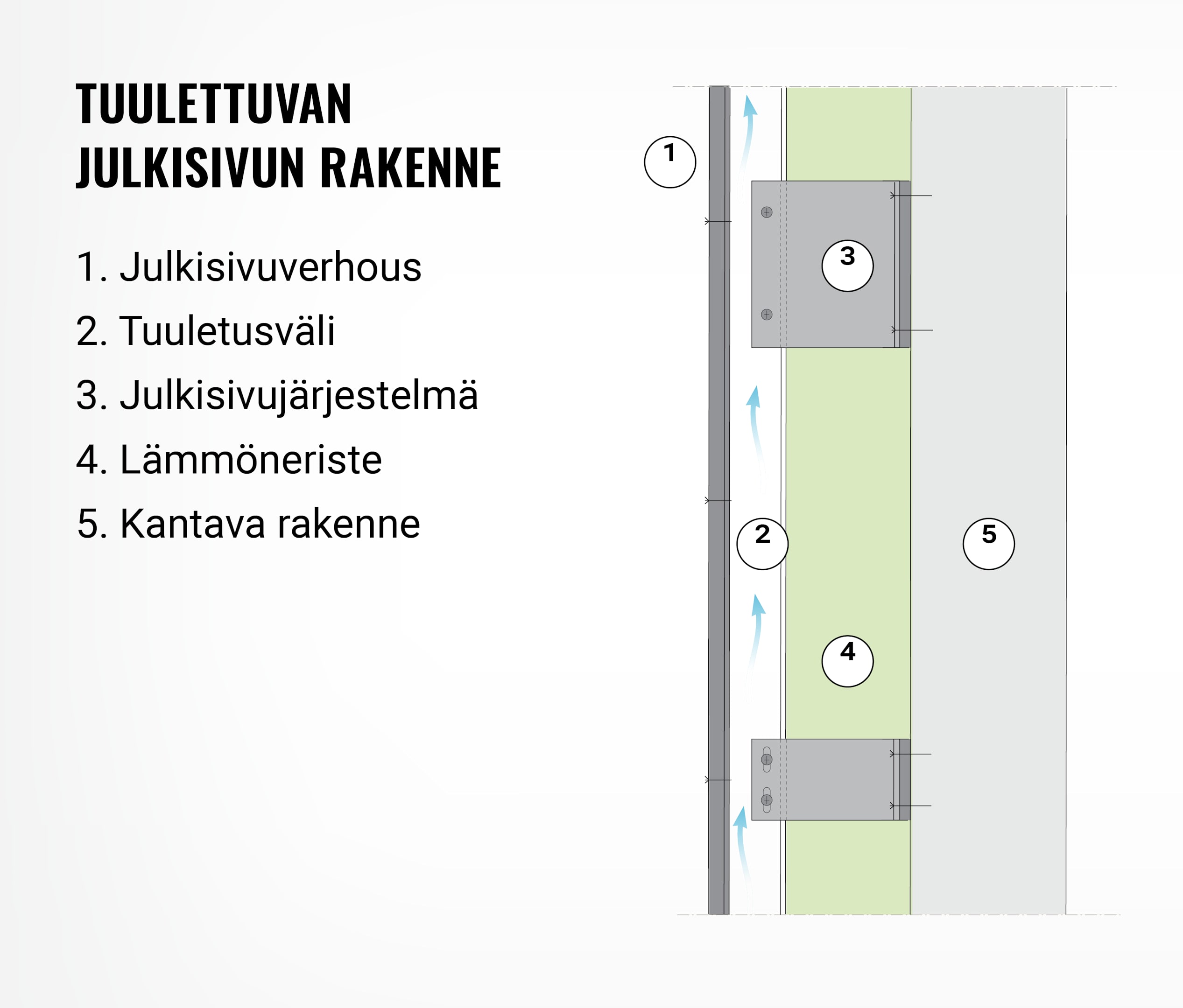

Tuulettuvassa julkisivussa ulkoilma virtaa julkisivun alaosissa sijaitsevien tuuletusaukkojen kautta tuuletusväliin ja poistuu ylhäältä. Koska tämän ilmavirran taustalla olevat voimat ovat vaatimattomia, suorituskyky riippuu vähemmän teoriasta ja enemmän toteutuksesta. Onko tuuletusväli avoin ja esteetön? Mikä on tuuletusaukkojen koko ja sijoittelu? Miten hyvin tuuletusväli pysyy auki, kun kiinnikkeet ja palokatkot ovat paikallaan normaalit asennustoleranssit huomioiden? Kun nämä edellytykset täyttyvät, tuuletusväli toimii hallittuna reittinä, joka mahdollistaa veden poistumisen sekä rakenteisiin jääneen kosteuden haihtumisen tuuletusvälin ja eristeen ulkopinnoilta.

"Julkisivun tuuletuksen tarkoituksena on poistaa kaikki ylimääräinen kosteus, joka väistämättä päätyy ulkoseinärakenteeseen – aina rakennusaikaisesta kosteudesta ja sisäilman kosteudesta tuulen mukana kulkeutuvaan sateeseen. Todellinen haaste on varmistaa, että tuuletusväli toimii luotettavasti hyvin erilaisissa ilmasto-olosuhteissa, eri korkuisissa rakennuksissa sekä yksityiskohtaisissa rakenneratkaisuissa", sanoo Susanna.

Näin tarkasteltuna tuuletusväli ei ole passiivinen rakenneyksityiskohta, vaan julkisivun toiminnan kannalta kriittinen kerros. Suunnitellulla tavalla toimiva tuuletusväli tukee sekä kosteusteknistä turvallisuutta että rakenteen pitkän aikavälin lämmöneristyskykyä. Jos tämä osa-alue pettää, voi muuten hyvin suunniteltu julkisivujärjestelmä jäädä selvästi odotuksista.

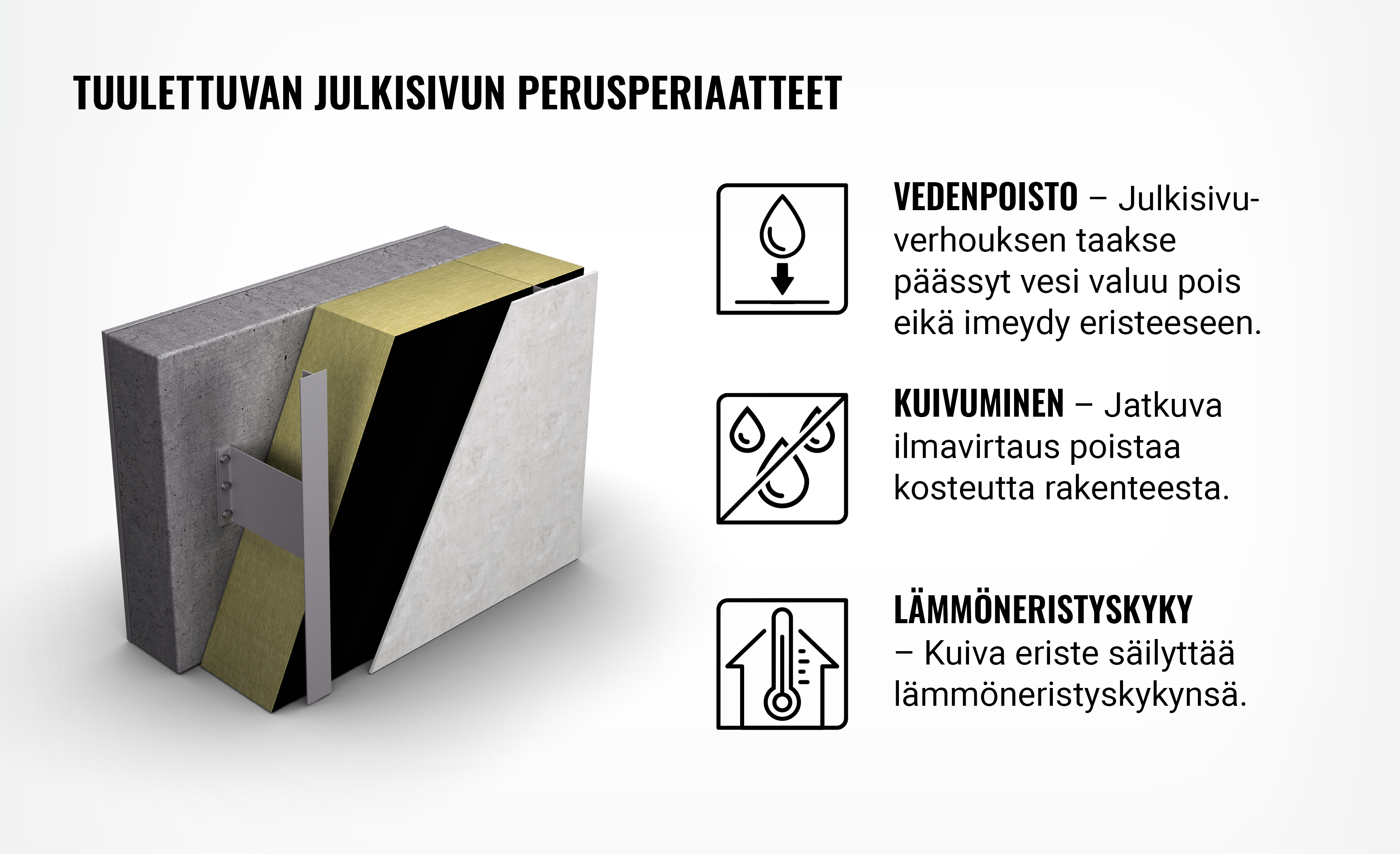

Kosteuden hallinnan näkökulmasta tuuletusväli täyttää samanaikaisesti kolme kriittistä tehtävää:

1. Vedenpoisto – tuuletusväli toimii kapillaarikatkona ja vedenpoistotasona, jonka ansiosta julkisivuverhouksen läpi päässyt vesi voi valua alaspäin ilman, että se imeytyy eristeeseen tai kantavaan rakenteeseen.
2. Kuivuminen – hormivaikutus ja tuulen aiheuttama ilmavirtaus synnyttävät kevyen mutta jatkuvan ilman liikkeen, joka poistaa vesihöyryä ja pintakosteutta sateiden jälkeen sekä rakennusaikaisen kosteuden kuivuessa.
3. Lämmöneristyskyvyn suojaaminen – pitämällä sisemmät rakennekerrokset kuivina pitkällä aikavälillä tuuletusväli auttaa vakauttamaan eristemateriaalin ilmoitetun lämmönjohtavuuden ja vähentää homekasvun, pakkasrapautumisen sekä kiinnikkeiden korroosion riskiä.

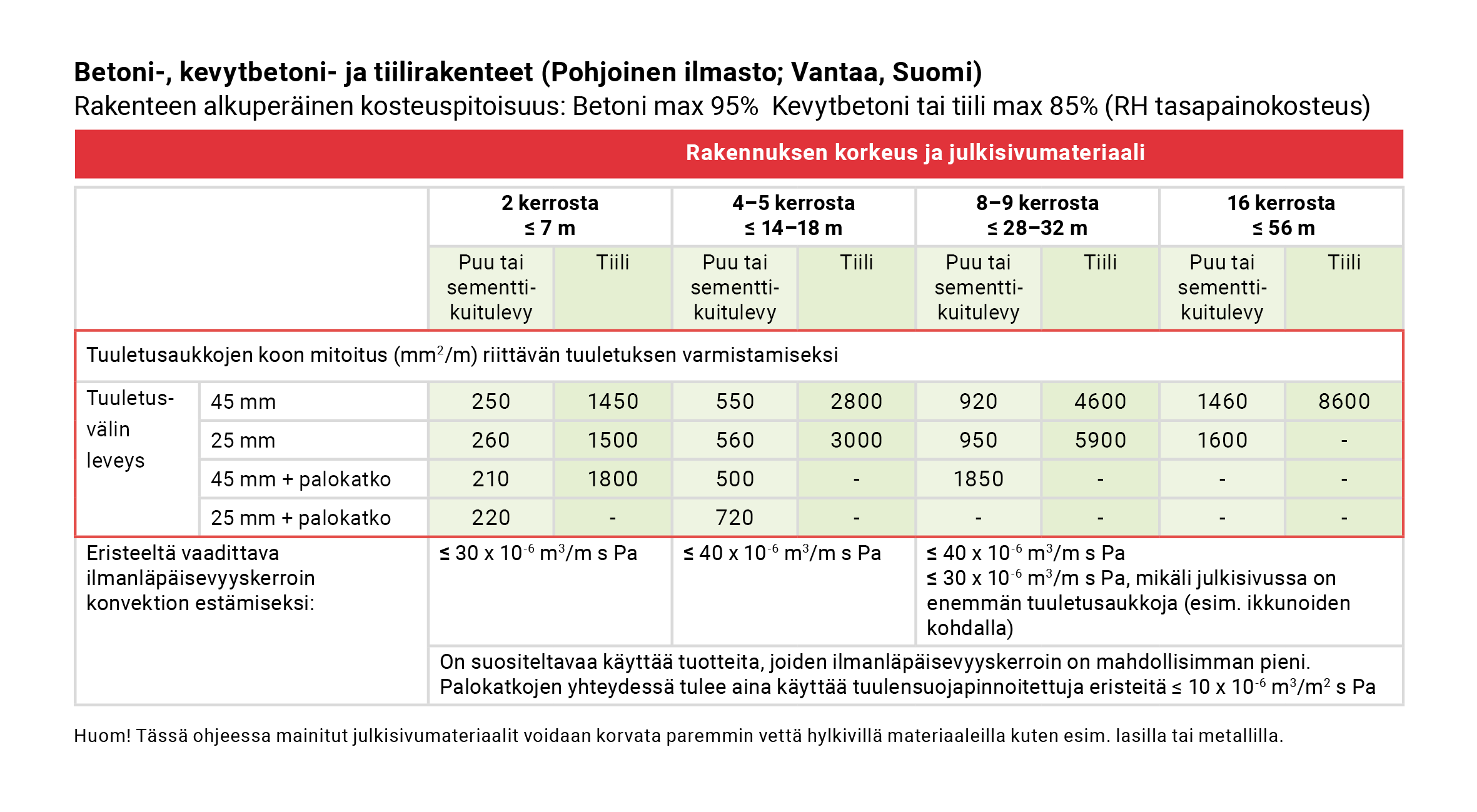

VTT:n (Technical Research Centre of Finland) parocille tekemä mallinnustyö perustuu useita vuosia kattaviin hygrotermisiin WUFI simulointeihin. Simuloinneissa tarkasteltiin tuuletusvälin ilmavirtausta, kosteuden kertymistä ja kuivumista vaihtelevissa olosuhteissa, mukaan lukien eri rakennuskorkeudet, julkisivumateriaalit sekä viistosateen rasitustasot pohjoismaisissa ja keskieurooppalaisissa ilmastoissa.

Tulokset osoittavat, että julkisivun korkeuden, massan ja rasituksen kasvaessa myös tuuletusvälin tuuletustarve kasvaa merkittävästi, mikä korostaa entisestään oikean tuuletusvälin mitoituksen ja huolellisen detaljisuunnittelun merkitystä.

Tuuletetuissa julkisivuissa tuuletusvälin toimivuus riippuu vähemmän välin nimellisleveydestä ja enemmän siitä, kuinka tehokkaasti ilma pääsee kulkemaan väliin ja sieltä pois. parocin Tuulettuvien julkisivujen suunnitteluohjeiden mukaan tuuletusaukkojen koko, jatkuvuus ja sijoittelu ovat keskeisiä tekijöitä, jotka ohjaavat ilmavirtausta tuuletusvälissä – erityisesti silloin, kun rakenteeseen sisältyy palokatkoja ja kiinnikkeitä.

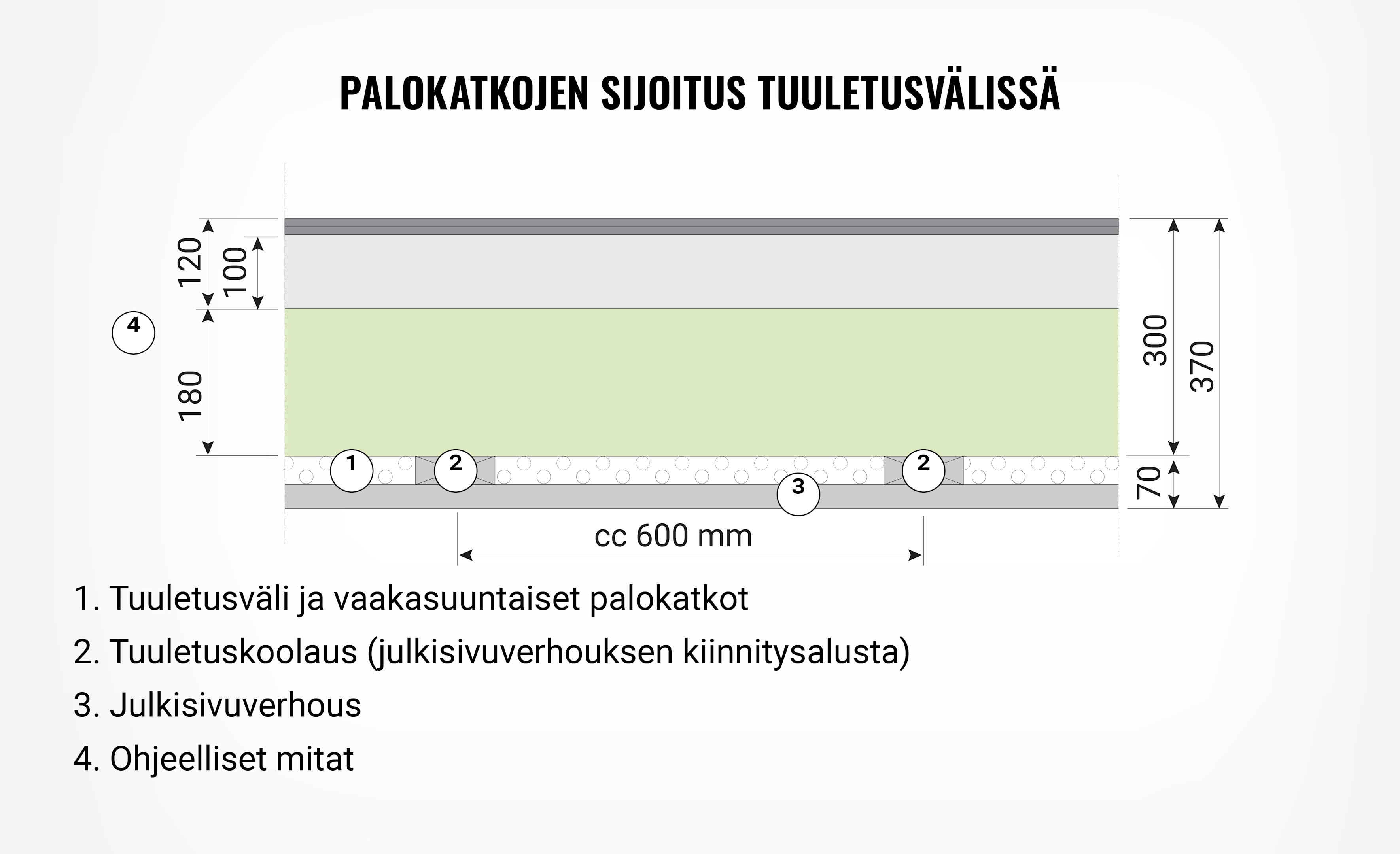

parocin ohjeistus osoittaa, että vaikka tuuletusvälin leveys pysyisi samana, vaakasuorat palokatkot voivat merkittävästi pienentää tehokasta vapaata tuuletuspinta alaa. Tämän seurauksena pelkkä tuuletusvälin leveyden kasvattaminen ei kompensoi riittämättömiä tai tukkeutuneita tuuletusaukkoja.

Käytännössä vapaan tuuletusaukkopinta alan vaikutus ilmavirtaukseen, kosteudenhallintaan ja paine-erojen tasaamiseen on huomattavasti suurempi kuin tuuletusvälin nimellisellä mitalla.

Julkisivussa, jossa on 45 mm tuuletusaukko, vapaa tuuletusväli ilman palokatkoja on 37 530 mm² per metri [(1000 mm × 45 mm) - (1,66 × 45 mm × 100 mm)]. Kun vaakasuora palokatko lisätään, vapaan tuuletusaukon tehokas pinta-ala voi pienentyä jopa 95 %, jolloin vapaata tuuletuspinta-alaa jää vain 1876 mm² per metri.

Koska tuuletusvälillä on näin kriittisiä tehtäviä, myös pienillä suunnittelu tai toteutusvirheillä voi olla suhteettoman suuret seuraukset. Viimeaikaiset suunnitteluohjeet nostavat esiin erityisesti kaksi keskeistä periaatetta:

• Tuuletusvälin on pysyttävä aidosti avoimena rakenteessa, ei ainoastaan piirustuksissa – myös sen jälkeen, kun kiinnikkeet, kannakkeet ja vaakasuuntaiset palokatkot on asennettu.
• Tuuletusväliä vasten olevan eristepinnan on rajoitettava ei toivottua ilman liikettä, jotta vältetään ei-toivottu ilmavirtaus ja eristeen sisäinen konvektio, jotka voivat heikentää lämmöneristävyyttä.


Tämän vuoksi tämän ”pienen tilan” oikea mitoitus ei tarkoita pelkästään nimellisten 20 tai 30 millimetrin jättämistä rakenteeseen. Kyse on riittävän tuuletusvälin leveyden, hyvin suunniteltujen tuuletusaukkojen, yhteensopivien palokatkojen sekä oikean eristeratkaisun yhdistämisestä siten, että tuuletusväli pystyy luotettavasti hoitamaan tehtävänsä koko julkisivun korkeudella ja koko sen käyttöiän ajan.

"Määräykset kertovat vähimmäisvaatimukset, mutta eivät sitä, mikä on rakennuksellesi optimaalista. Tuuletusväli on mitoitettava sen todellisen rakennuskorkeuden, rasitusolosuhteiden ja julkisivurakenteen mukaan, jota olet suunnittelemassa", sanoo Susanna.

Vain muutama käytännön kysymys voi terävöittää suunnittelutiimien keskustelua seuraavassa projektissa:

• Millaiselle viistosateelle ja rasitusluokille olemme todellisuudessa suunnittelemassa?
• Kuinka korkeita julkisivuvyöhykkeet ovat, ja mihin kohtiin tuuletusvälin sisään- ja ulosmenoaukot tulisi sijoittaa?
• Jättävätkö kannakkeet, palokatkot ja asennustoleranssit rakenteeseen sen vapaan tuuletusvälin, jonka oletamme olevan käytettävissä?
• Miten kansalliset määräykset ja valmistajan suositukset toimivat yhdessä juuri tässä tapauksessa?


Olemme nyt nähneet, kuinka tuuletusväli, eristys ja julkisivuverhous yhdessä muuttavat yksinkertaisen seinärakenteen tuulettuvaksi julkisivujärjestelmäksi, joka on kosteusteknisesti toimiva, energiatehokas sekä suojaa rakennetta yhä vaativammissa olosuhteissa. Kun tuuletusväli nähdään aktiivisena ja toimivana rakennekerroksena, koko järjestelmästä tulee kestävämpi, ennakoitavampi ja helpompi korjata ja uudistaa koko elinkaarensa aikana.

Seuraavissa artikkeleissa rakennamme tämän perustan päälle: tarkastelemme, miten tuuletusväli mitoitetaan ja tuuletetaan oikein, perehdymme eristeiden suorituskykyyn sekä kosteus- ja paloriskeihin, ja käsittelemme kannakkeita sekä koko julkisivujärjestelmän rakennevalintoja.
