Lēzeni ventilējami jumti un <strong>paroc</strong> Air sistēma

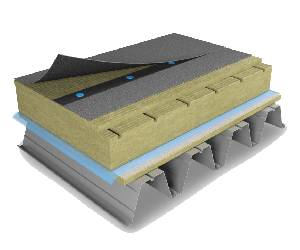

Risinājums ar ventilācijas rievām

Hidroizolācijas jumta segums
Stiprinājums
Augšējā siltumizolācijas plāksne paroc ROB 80 vai paroc ROB 60 -30 mm
Pamata siltumizolācijas slānis paroc ROS 30g ar ventilācijas rievām
paroc tvaika barjera (XMV 020) ,paroc tvaika barjeras blīvējuma lente (XST 013) šuvju salīmēšanai
Siltumizolācijas atbalsta plāksne tvaiku izolācijas slāņa uzstādīšanai no paroc ROB 80, paroc ROB 60 -20.30 mm
Profilēta tērauda loksne / dzelzsbetona pārsegums

Siltumizolējošie paneļi:

paroc ROS 30g: pamata siltumizolācijas plāksne lēzeniem jumtiem ar ventilācijas rievām. Plāksnes spiedes sprieguma stiprība σ₁₀ ≥ 30kPa, siltumvadītspējas lambda klase λ_D = 0,036 W/mK

paroc ROB 60: visplašāk izmantotā 20-30 mm apakšējā un / vai augšējā slāņa siltumizolācijas plāksne ar spiedes sprieguma stiprību σ₁₀ ≥ 60kPa, siltumvadītspējas lambda klase λ_D = 0,038 W / mK

paroc ROB 80: 20-30 mm apakšējā un/vai augšējā slāņa siltumizolācijas plāksne ar spiedes sprieguma stiprību σ₁₀ ≥ 80kPa, siltumvadītspējas lambda klase λ_D = 0,038 W/mK

Nesošā konstrukcija no dzelzsbetona

Lēzena jumta nesoša konstrukcija no dažāda veida saliekamām dzelzsbetona plāksnēm vai paneļiem, kas uzstādītas uz sienām, kopnēm vai sijām. Paneļu virsmai jābūt gludai, tīrai un sausai, plaisām aizpildītām, un uz virsmas nedrīkst būt jebkādi izvirzījumi, kas var caurdurt tvaika izolācijas slāni.

Tvaika izolācija

Tvaika izolācijas plēve tiek uzklāta tieši uz gluda, tīra un sausa dzelzsbetona jumta pārseguma. Tvaika izolācijas plēves šuves , salaiduma vietas, izgriezumus līmē kopā ar līmlenti. Jumta šķērsgriezumos un savienojumos ar sienām un jumta elementiem, kas iet cauri risinājumiem, tvaika izolācijas slānim jāsniedzas līdz siltumizolācijas slāņa augšdaļai.

Siltumizolācija

Galvenais siltumizolācijas slānis ir paroc ROS 30g plāksnes , kas atkarībā no kopējā siltumizolācijas biezuma var būt sadalīts vairākos slāņos.

Augšējais siltumizolācijas slānis parasti ir 20-30mm biezas paroc ROB 60/paroc ROB 80 plāksnes, kas augšpusē nosedz paroc ROS30g plāksni un to savienojumus.

Plāksnēm jābūt cieši vienai pie otras bez atstarpes un savienojumi attiecībā pret otru ir jānobīda, jāizvairās no četru stūru savienojuma.

Stiprinājumi

Stiprinājumi mehāniski piestiprina jumta seguma materiālu un visus pārējos jumta konstrukcijas slāņus pie tērauda nesošās loksnes. To daudzums un izvietojums ir atkarīgs no vēja slodzēm, kas ietekmē jumta konstrukciju un paša stiprinājuma izturību. To nosaka pēc aprēķina.

Lai samazinātu stiprinājuma kā termiskā tilta ietekmi uz visa jumta siltuma caurlaidības koeficientu, ieteicams izmantot stiprinājumus ar padziļinātu siltuma caurlaidīgu daļu, t.i. tiek izmantota plastmasas uzmava, kas šķērso siltumizolējošo slāni.

Jumta seguma materiāls

Jumta hidroizolācija ir uzstādīta uz paroc ROB 60/paroc ROB 80 augšējā slāņa plāksnēm.

paroc Air sistēmas darbības princips

Brīdinājums: Šajā videoklipā ir mirgojoši attēli, kas cilvēkiem ar jutību pret fotoattēliem var izraisīt krampjus.

Lēzena jumta siltuma caurlaidības koeficienta U (W/m²K) vērtības

Aprēķināts dažādiem paroc ROS 30g izolācijas biezumiem, kur izolācija ir paroc ROB 80 (30 mm) + paroc ROS 30g un stiprinājuma siltumvadošā daļa ir padziļināta:

paroc ROS 30g/ paroc ROS 30 biezums, mm	100	150	180	200	250	300	350
U, W/m² K	0,286	0,208	0,178	0,163	0,135	0,114	0,097

Aprēķina parametri (ar LBN 002-19)

Jumta seguma materiāls: R=0,02 m²K/W,

paroc ROB 80, paroc ROB 60: λ_D = 0,038 W/mK, labojuma koeficients( neventilēts elements) 0,002W/mK,

paroc ROS 30g: λ_D = 0,036 W/mK, labojuma koeficients ( neventilēts elements ) 0,002 W/mK,

Tvaika izolācijas slānis: R=0,04 m²K/W,

Dobtais betona panelis: 220 mm, λ_ds = 1,3 W/mK,

Iekšējo un ārējo virsmu siltuma pretestības lielumi: R_si + R_se = 0,14 m²K /W

Padziļinot stiprinājuma siltumu vadošo daļu, stiprinājumu ietekme aprēķinos netiek ievērtēta.

CAD Detaļzīmējumi

Izmantojot rīku paroc konstrukcijas atlasītājs, var viegli atrast piemērotu CAD rasējumu.

Lejupielādējiet CAD mapes pdf vai dwg formātā vai visus ēku izolācijas CAD mapes kopā kā vienotu pdf materiālu.

Apskatīt CAD rasējumus
