PAROC ZEROFix monteringssystem

Indvendig beklædning
Bærende skelet: KL-træ (krydslamineret træ), beton, mursten eller træregler med mindst 30 mm krydsfiner.
Heldækkende isoleringslag: PAROC Tento, Klimaplade ZERO
Skelet af KL-træ eller træregler dækket med mindst 30 mm krydsfiner: Isoleringen monteres med Isoleringsholder SFS RP50/BS-4,8 træ (XFM 006), Isoleringsholder træ
Skelet af beton eller mursten: isoleringen monteres med Isoleringsholder SFS RP50/TI-T25-6,3 beton (XFM 007), Isoleringsholder beton

PAROC ZEROfix befæstelsessystem

PAROC ZEROfix Lægte (XRB 001) 36 x 98 mm, cc 600 mm,
Montering af PAROC ZEROfix Lægte i skelet af KL-træ (krydslamineret) træ eller træregler dækket med mindst 30 mm krydsfiner: Facadeskrue HECO Topix Plus Therm, træ (XFS 006), Facadeskrue træ
Montering af PAROC ZEROfix Lægte i skelet af beton eller mursten: Facadeskrue HECO Multi Monti beton (XFS 004)
Brandventiler i luftspalten ved behov.
Facadebeklædning

Vær opmærksom på eventuelle brand- og lydkrav.

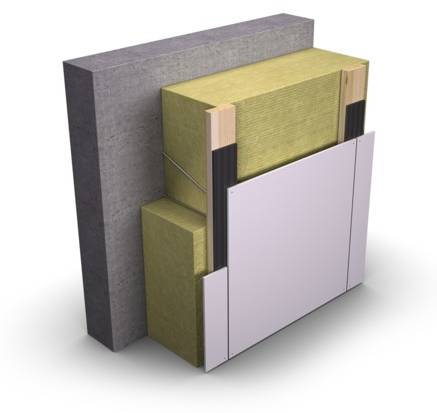

Ventileret facade med PAROC Tento, Klimaplate og ZEROFix monteringssystem

Systemkomponenter:

PAROC ZEROfix er en unik, selvbærende befæstelsesmetode til udvendig isolering af ydervægge. Befæstelsesmetoden består af horisontale facadeskruer, der tager vindbelastninger, og vinklede facadeskruer, der tager vertikal belastning fra facaden. Denne kombination giver en meget robust konstruktion med minimale kuldebroer og bærer vægten af både isoleringen og den udvendige beklædning. Facadeskruen er udviklet specielt til at fastgøre lægter på ydersiden af isoleringslaget og dermed gøre det muligt at skabe en luftspalte mellem isoleringen og facadebeklædningen. Den er konstrueret til at overføre vindbelastningen og den vertikale belastning til det bærende skelet. Vandrette facadeskruer overfører vindbelastningen, og vinklede facadeskruer overfører den vertikale belastning fra facadebeklædningen.

Hvis antallet af vinklede facadeskruer øges, øges den belastningsoptagende kapacitet også. Det giver et selvbærende, robust system. Antallet af skruer, længde og placering af de påkrævede facadeskruer skal bestemmes ud fra bygningens placering, højde, konstruktion, vindhastighed og facadematerialets vægt. De nødvendige beregninger udføres med dimensioneringsværktøjet til PAROC ZEROfix.

PAROC Cortex med ZEROFix-monteringssystem

Træ og beton med holdbarheds- klasse som bærende skelet

Til underlag af træ og beton bruges mindst tre horisontale facadeskruer og mindst en vinklet facadeskrue pr. lægte. Den vertikale lægte monteres med cc 600 mm på ydersiden af isoleringen.

Antallet af skruer samt deres længde og placering skal bestemmes på grundlag af vindhastigheden på stedet, bygningens højde, typen af bagvæg og beklædningsmaterialets vægt. I betonkonstruktioner kræver installationen, at hullerne til facadeskruerne forbores.

Til trækonstruktioner anbefales et heldækkende lag af krydsfiner med en tykkelse på mindst 30 mm for at give et stabilt underlag til befæstelse af facadebeklædningen. Hvis man tilføjer en heldækkende plade på ydersiden af regelskelettet, skal konstruktionens fugttekniske ydeevne altid kontrolleres af konstruktøren.

Mursten og beton af ukendt kvalitet

Vægge af mursten og gammel beton kan have varierende ydeevne, dels på grund af kvaliteten og dels på grund af alder, og derfor skal underlaget altid testes med en trækprøve. Der skal foretages mindst 15 stk. trækprøvninger pr facadeareal for at sikre en pålidelig dimensionering.

Trækprøven skal udføres af kompetent personale, der er uddannet til opgaven. Det udstyr, der bruges til trækprøvningen, skal være kalibreret iht. producentens anvisninger.

Vi anbefaler udstyr fra Hydrajaws Limited, nærmere betegnet model 2000 med teleskopbro, som passer til den pågældende skruelængde. Notér på en tegning de steder, hvor trækprøven skal foretages, på alle de vægge, der skal isoleres.

Ved prøvning skal PAROC Betonbor L 6,3 (XFD 001) med en diameter på 6,3 mm anvendes til forboring, indtil der er nået en boredybde, der er større end 40 mm.

Facadeskrue HECO Multi Monti beton (XFS 004) til beton skrues direkte ind i underlaget med en sættedybde, der er større end 35 mm. Når trækprøven er udført, kan der udføres beregning af skruelængde og dimensionerende belastninger med vores dimensioneringsværktøj.

Her skal også resultatet af trækprøveprotokollen medtages, og der skal tages hensyn til resultatet af trækprøven ved udregning af dimensionerende vind- og vertikalbelastningskapacitet.

Varmeisolering og facadematerialer

Systemet PAROC ZEROfix giver en god energieffektivitet, da hele isoleringslaget monteres heldækkende med forskudte samlinger på ydersiden af skelettet og giver et minimalt antal kuldebroer. Først monteres PAROC Tento Klimaplade ZERO på skelettet med isoleringsholder, og ved hjælp af de horisontale facadeskruer fastgøres brandlægten uden på isoleringen. Endelig monteres de vinklede skruer iht. dimensioneringsprogrammets angivne afstand. Monter facadebeklædningen på ydersiden af lægten iht. leverandørens råd og anvisninger. For at minimere risikoen for fugtskader på den indvendige konstruktion skal facadebeklædningen monteres, så den dækker helt og er tæt.

PAROC Stenuld er meget diffusionsåben og tillader transport af vanddamp gennem isoleringen. Dette muliggør også en betydeligt hurtigere tørring af konstruktioner end ved brug af mere diffusionstætte isoleringsmaterialer.

Ventileret CLT-facade med PAROC Tento-isolering

Beklædning med træpanel

Facadebeklædning bestående af 21 x 142 mm Moelven ThermoWood-panel med vandfast brandimprægnering (BT V-fast) monteres på vertikal sømlægte, PAROC ZEROfix Lægte (XRB 001). Isoleringen består af PAROC Tento, Klimaplade ZERO, der monteres mod KL-træ (krydslamineret træ), minimumstykkelse 100 mm og maksimumstykkelse 350 mm.

Der skal altid være en luftspalte bag facadebeklædningen. Facadebeklædninger af træ kan kræve installation af brandventiler i luftspalten. Dette er en god ting at være opmærksom på, når du dimensionerer ventilationsåbningen og vælger vindbeskyttelsesisolering.

U-værdier til forskellige isoleringstykkelser med forskellige bærende konstruktioner:

Bærende konstruktion i 100 mm KL-træ

PRODUKT	Isoleringsmaterialets tykkelse (mm)
PAROC Tento	100	150	200	250	300
U-værdi, W/m²K	0.25	0.19	0.15	0.13	0.11

Bærendekonstruktion i 150mm beton

PRODUKT	Isoleringsmaterialets tykkelse (mm)
PAROC Tento	100	150	200	250	300
U-værdi, W/m²K	0.33	0.23	0.17	0.14	0.12

Beregningsparametre (iht. EN 6946):

Gipsplade: λ_U = 0,22 W/mK, d = 13 mm R = 0,059 m²K/W

Betonskelet: 150 mm λ_U = 2,5 W/mK, d = 150 mm R = 0,060 m²K/W

PAROC Tento: λ_U = 0,33 W/mK

Facadeskrue HECO Topix Plus Therm, træ (XFS 006): λ = 50 W/mK

Horisontale skruer: cc 1200 mm
Vinklede skruer (30 ° vinkel): cc 2700 mm
PAROC ZEROfix Lægte (XRB 001): cc 600 mm

KL-Træelement: λ_U = 0,11 W/mK 2 d = 100 mm

Betonskelet 150 mm λ_U = 2,5 W/mK, d = 150 mm R = 0,060 m²K/W

Indvendig overgangsmodstand (R_si) = 0,13 m²K/W

Udvendig overgangsmodstand (R_se) = 0,13 m²K/W

Korrigeringsfaktorer:

ΔU_g = Korrigering for revner og spalter i varmeisoleringslaget ΔU´´: Niveau 0, der er ikke behov for korrigering
ΔU_f (ZEROfix/CLT)= Ved en isoleringstykkelse på 100-300 mm påvirker befæstelseselementer U-værdien med mere end 3 %, og korrigering for dette (0,009-0,018 W/m² K) er medregnet.
ΔU_f (ZEROfix/beton) = Ved en isoleringstykkelse på 100-300 mm påvirker befæstelseselementer U-værdien med mere end 3 %, og korrigering for dette (0,011-0,029 W/m² K) er medregnet.
