Metallirakenteiset julkisivujärjestelmät

Kantava rakenne: (betoni, kevytbetoni, tiili jne.)

Metallirakenteinen julkisivujärjestelmä (esim. seinäkannake + profiili)

Lämmöneristys:

Yksikerroksinen eristeratkaisu: PAROC Cortex One b -tuulensuojaeriste
Kaksikerroksinen eristeratkaisu: PAROC pehmeä lämmöneriste + PAROC tuulensuojaeriste.
Saumojen teippaus: PAROC Cortex-teippi (XST 022) ja ulkokulmien tiivistys PAROC Cortex kulmateippi (XST 021)

Tuuletusväli järjestelmän mukaisesti

Ulkoverhous verhouslevy + esim. rappaus

Seinärakenne on tarvittaessa mitoitettava paloluokalle R(EI)30 tai R(EI)60.

Ilmaääneneristysluku on laskettava tarvittaessa.

Tuulettuva julkisivu metallirakenteinen julkisivujärjestelmä PAROC Cortex One b kivivillaeriste

Pehmeäksi lämmöneristeeksi soveltuvat tuotteet:

PAROC eXtra: soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää lämmöneristettä.

PAROC eXtra pro: tehokkaampi ja muita pehmeitä lämmöneristeitä jäykempi levyeriste, jolla pienempi ilmanläpäisevyys; soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää energiatehokkaampaa vaihtoehtoa.

Tuulensuojaeristeeksi soveltuvat tuotteet:

PAROC Cortex b: 30 mm eristepaksuus (b = musta), lambda 0.033 W/mK

PAROC Cortex pro b: 40, 50 ja 70 mm eristepaksuudet (b= musta), lambda 0.032 W/mK

PAROC Cortex One b: 180 ja 205 mm (100, 150 ja 220 mm) eristepaksuudet (b = musta), lambda 0,033 W/mK

Julkisivujärjestelmä (valmistajan ohjeiden mukaisesti)

Metallirakenteisten julkisivujärjestelmien julkisivuverhousta kannatteleva rakenne on yleensä valmistettu alumiinista tai ruostumattomasta teräksestä. Järjestelmän seinäkonsoleissa käytetyllä metallityypillä on suuri vaikutus vaadittuun eristepaksuuteen. Tämä johtuu lämmöneristekerrokseen tunkeutuvien seinäkonsolien (kylmäsiltojen) suuresta määrästä ja metallin suuresta lämmönjohtavuudesta. Ruostumattomasta teräksestä valmistetulla konsoleilla on käytetyistä metallityypeistä pienin lämmönjohtavuus. Markkinoilla on myös sellaisia julkisivujärjestelmiä, joissa konsoleiden lämmönjohtavuutta on pienennetty kylmäsiltakatkoilla (esimerkiksi Hilti) tai optimoimalla kiinnikkeen koko (esimerkiksi Sto Ventro X).

Järjestelmän valmistaja suunnittelee kiinnikkeiden määrän ja koon seinän neliömetriä kohti jokaiseen kohteeseen erikseen kohteen vaatimusten mukaisesti. Yleensä seinäkiinnikkeiden määrä on n. 2–4 kpl/m². Kiinnikkeen koko ja/tai määrä riippuu mm. julkisivuverhouksen painosta ja eristekerroksen paksuudesta. Jos seinäkiinnikkeen tyyppi vaihdetaan rakennusvaiheessa järjestelmästä toiseen, tulee kiinnikkeiden kylmäsiltavaikutuksen muutos tarkistaa niin, että rakenteen U-arvo pysyy vaatimusten mukaisena.

Lämmöneristys

Lämmöneriste asennetaan yleensä joko seinäkiinnikkeiden väliin tai vaihtoehtoisesti asentamalla kiinnike eristelevyn läpi kiinni taustaseinään. Lämmöneristeet tulee aina asentaa tiiviisti toisiaan ja kantavaa sisäkuorta vasten.

Lämmöneristys voidaan toteuttaa joko kaksikerroksisen tai yksikerroksisen eristysratkaisun avulla:

Kaksikerroksisessa eristeratkaisussa asennetaan kantavan rakenteen ulkopintaan ensin paksumpi pehmeä eristekerros (esimerkiksi PAROC eXtra) kantavaa seinärakennetta vasten, jonka päälle asennetaan ohuempi tuulensuojaeriste (esimerkiksi PAROC Cortex pro b). Eristekerrokset asennetaan saumat limittäen.

Yksikerroksisessa eristysratkaisussa koko lämmöneriste- ja tuulensuojakerros toteutetaan yhdellä paksulla PAROC Cortex One b -tuulensuojaeristekerroksella.

Tuulensuojaeristelevyjen ja rakenteellisten liitoskohtien väliset saumat teipataan rakenteen ilmatiiviyden varmistamiseksi mahdollisimman pian tuulensuojaeristeen asentamisen jälkeen PAROC Cortex -teipeillä (XST 022 ja XST 021).

Julkisivuverhous

Julkisivuverhouksen kiinnitysalustana toimivat metalliprofiilit ja julkisivuverhous asennetaan mahdollisimman pian eristeiden asennuksen jälkeen antamaan tarvittava sääsuoja sisäpuolisille rakennekerroksille. Metallirakenteiset julkisivujärjestelmät tarjoavat laajat mahdollisuudet erilaisten julkisivuverhousten toteuttamiseen. Suosituimpia julkisivupintoja ovat mm. rappaus, tiililaatta ja erilaiset rakennuslevyt sekä niiden yhdistelmät.

Lämmöneristävyys

Alta löydät valmiiksi lasketut eristepaksuudet joillekin markkinoilla oleville metallisille julkisivujärjestelmille.

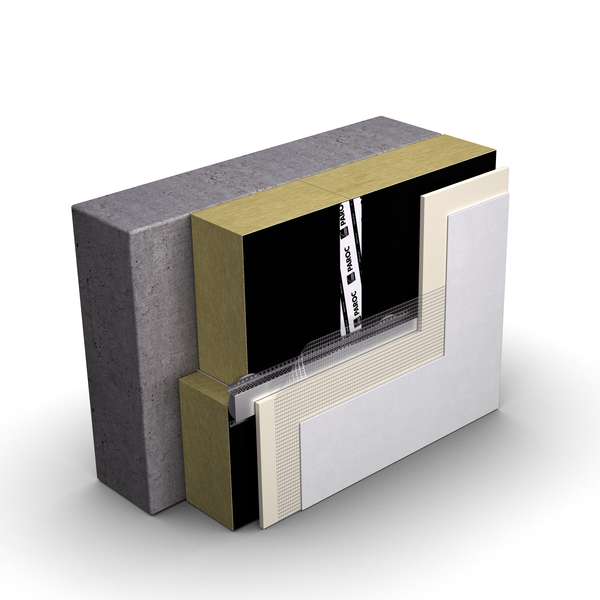

STO Ventro X

U-arvot (yksikerroksinen eristeratkaisu) STO Ventro X -julkisivujärjestelmälle:

Eristepaksuus (mm) ja U-arvo
PAROC Cortex One b	135	205
U-arvo, W/m²K	0,25	0,17

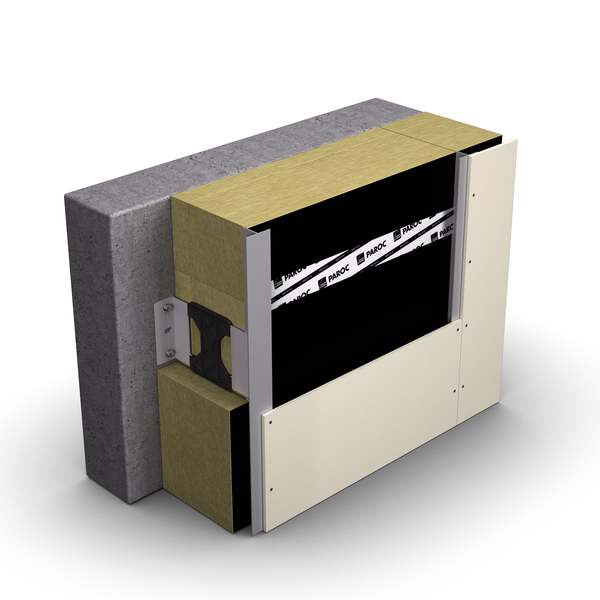

Hilti Eurofox MFT-FOX VT

U-arvot (yksikerroksinen eristysratkaisu) Hilti Eurofox MFT-FOX VT järjestelmälle:

Eristepaksuus (mm) ja U-arvo
PAROC Cortex One b	125	185
U-arvo, W/m²K	0,25	0,17

Laskentaparametrit (laskenta EN ISO 6946 standardin mukaan)

Betoni, sisäkuori 80 mm (STO Ventro X -laskelma): λ_U = 2,5 W/mK, d = 80 mm, R = 0,032 m²K/W

Betoni, sisäkuori 150 mm (Hilti Eurofox MFT- FOX VT -laskelma): λ_U = 2,5 W/mK, d = 150 mm, R = 0,060 m²K/W

PAROC Cortex One b: λU = 0,033 W/mK

Pintavastus, sisä: R_si = 0,13 m²K/W

Pintavastus, ulko: R_se = 0,13 m²K/W

U-arvoa korjaavat tekijät:

ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0

ΔU_f = Mekaanisten kiinnikkeiden korjauskerroin STO-järjestelmässä: d= 135 mm = 0,019, d= 205 mm = 0,016 (> 3%)

ΔU_f = Mekaanisten kiinnikkeiden korjauskerroin Hilti-järjestelmässä: d= 125´mm = 0,008, d= 185 mm = 0,004 (> 3%)

Ks. myös alla oleva taulukko metallien lämmönjohtavuudesta.

Metallien lämmönjohtavuus

Seinäkonsoleissa käytettävillä metallityypeillä on hyvin erilaiset lämmönjohtavuudet. Alla olevassa taulukossa näkyy lämmönjohtavuuden erot eri metallien välillä. Mitä suurempi lämmönjohtavuus metallilla on sitä suurempi konsolin kylmäsiltavaikutus.

Metallityyppi	Lämmönjohtavuus (λ), W/mK
Alumiini	220
Teräs	50
Ruostumaton teräs	17
