Savupiipun eristys ja läpivienti

Savupiippujen yhteydessä käytetään neljää erilaista eristystyyppiä;

Hormin sisä- ja ulkokuoren välissä käytetään yleensä kuumia lämpötiloja kestävää lämmöneristettä.
Läpiviennin kohdalla hormi paloeristään palavista rakenteista paloeristeellä.
Yläpohjan osalla vaaditaan läpiviennin paloeristyksen jatkeeksi 200 mm levyinen ja paksuinen suoja-alueen lämmöneristys.
Savupiipun ja viereisen rakennusosan välinen liikuntaväli tiivistetään paloteknisellä eristeellä.

Paikalla rakennettava metallisavupiippu

Paikalla metallista rakennettava savupiippu tulee suunnitella ympäristöministeriön savupiippuasetuksen 745/2017 mukaisesti.

Savupiipun sisäkuori ympäröidään koko pituudeltaan tarkoitukseen soveltuvalla A1-luokan lämmöneristeellä. Lämmöneriste asennetaan sisäkuoren päälle yhtenäisenä, vähintään kahtena limitettynä kerroksena (2 × 50 mm) – yhteispaksuus vähintään 100 mm. Savupiipun lämmöneristeiden saumojen limityksen tulee olla vähintään yksittäisen eristekerroksen paksuuden verran eli vähintään 50 mm.

Eristeen tulee soveltua korkeisiin käyttölämpötiloihin (vähintään 600 C°) ja lämmönjohtavuuden 600 C° keskilämpötilassa tulee olla korkeintaan 0,19 W/(mK).

Metallisavupiipun lämmöneristämiseen suosittelemme kriteerit täyttävää PAROC Pro Wired Mat 680 -kivivillaverkkomattoa. Lämmöneristeen päälle tulee asentaa vähintään 0,5 mm paksu teräksinen ulkokuori.

Metallisavupiipun läpiviennit ylä- ja välipohjan kohdalla

Savupiipun teräksinen ulkokuori ympäröidään väli- tai yläpohjan tai seinän läpimenokohdassa sekä seinän liittymäkohdassa läpiviennin paloeristeellä, joka asennetaan tiiviisti lämmöneristetyn savupiipun ulkokuorta vasten.

Läpiviennin paloeristeen paksuus on vähintään 100 mm ja se asennetaan vähintään kahtena kerroksena (vähintään 2 x 50 mm) saumat vähintään eristepaksuuden verran limittäen (vähintään 50 mm). Paloeristeen korkeus tulee olla vähintään 100 mm korkeampi kuin savupiippuun liittyvän yläpohjarakenteen suoja-alueen lämmöneristekerroksen paksuus.

Soveltuvia läpiviennin palosuojaeristeitä ovat päällystämättömät A1-luokan mineraalivillaeristeet (kuten verkkomattotuotteet), joiden korkein käyttölämpötila on vähintään 600 C° astetta ja lämmönjohtavuus 600 C° asteen keskilämpötilassa on korkeintaan 0,19 W/(mK).

Metallisavupiipun läpiviennin paloeristämiseen soveltuu sama tuote kuin lämmöneristämiseen eli PAROC Pro Wired Mat 680 -kivivillaverkkomatto.

Kun metallista paikalla rakennettu savupiippu läpäisee yli 200 mm paksun yläpohjarakenteen lämmöneristekerroksen, tulee savupiipun läpiviennin palosuojaeristeen ympärille tehdä 200 mm levyinen lämmöneristeen suoja-alue, joka on enintään 200 mm paksuinen. Suoja-alue tehdään aina A1-luokan levyeristeillä. Suoja-alue on oltava suojattu roskilta ja muulta palavalta irtonaiselta materiaalilta sekä palamattomalta irtoeristeeltä. Suoja-alueen eristeeksi suosittelemme PAROC eXtra -kivivillalevyä.

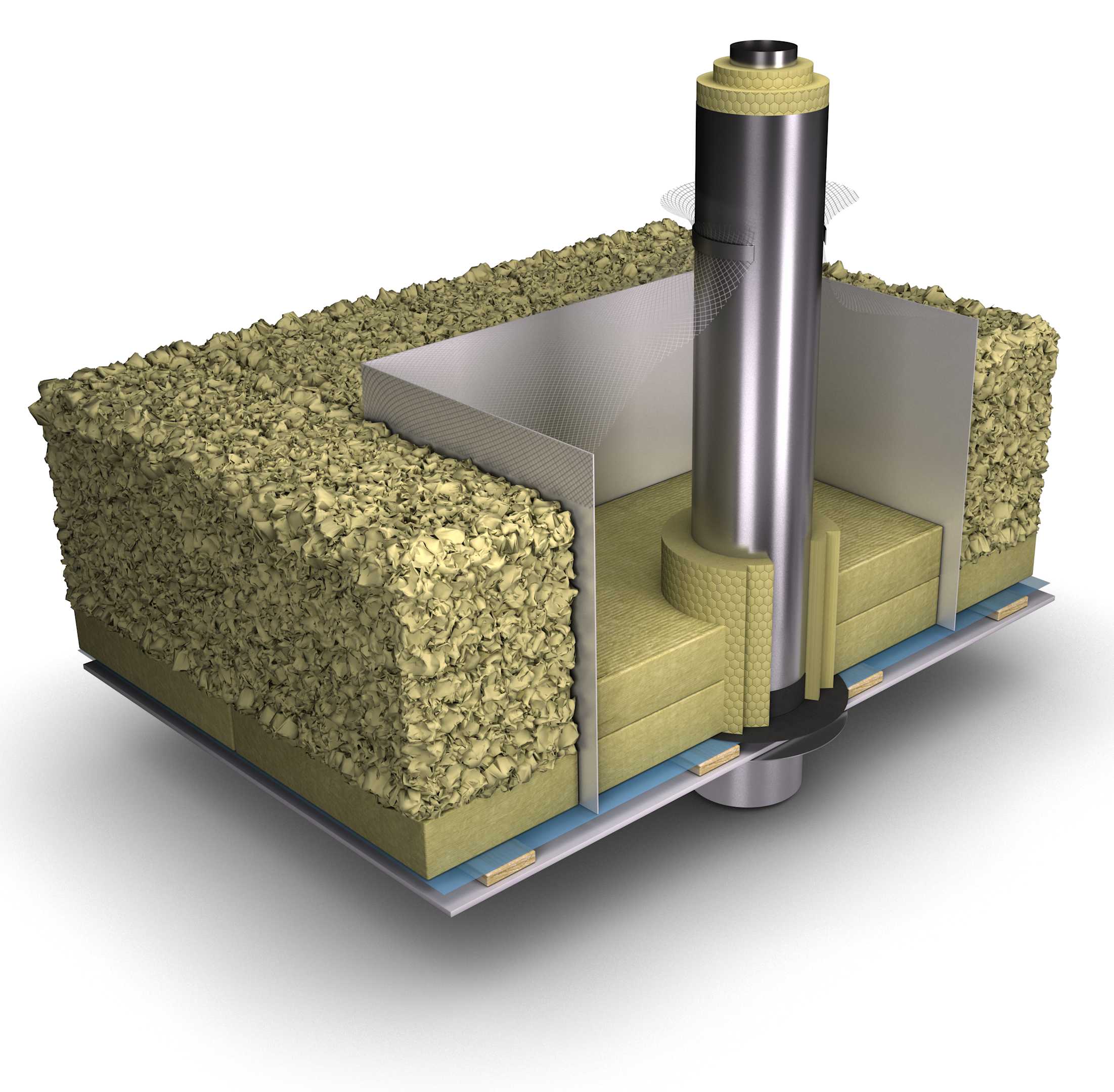

Paikalla rakennettu metallisavupiippu.

Liikuntavälien tiivistäminen

Läpivientikohdissa palamattoman rakennusosan ja paikalla metallista rakennetun savupiipun välisen liikuntavälin tiivistämiseen käytetään palotekniseen tiivistämiseen soveltuvaa A1-luokan päällystämätöntä eristettä kuten PAROC Pro Loose Mat 600 -sullontavilla. Eriste tulee sulloa liikuntaväliin tiiviisti koko liikuntavälin syvyydeltä.

Palamattoman rakenteen läpivienti ylä- ja välipohjan kohdalla (esim. ontelolaatta) tehdään 20 mm liikuntavälillä. Liikuntaväli täytetään PAROC Pro Loose Mat 600 -sullontavillalla.

Paikalla muurattu piippu

Tiilipiipun läpivienti yläpohjan kohdalla

Tiilipiipun yläpohjarakenteen läpivientikohdassa voidaan poiketa asetuksen 745/2017 6 §:n läpivientiratkaisusta, kun ratkaisun toimivuus on todennettu erillisellä palokokeella. Palokokeessa saatujen tulosten mukaan läpivientikohtaan asennettu 120 mm paksuinen (20 + 50 + 50 mm) A1-luokan PAROC Figra 170 läpiviennin palosuojaeriste, jonka korkeus on vähintään 100 mm korkeampi kuin yläpohjan lämmöneristeen (esim. puhallusvillan) korkeus, soveltuu yläpohjarakenteen läpivientiratkaisuksi. Tämä ohjeistus koskee yläpohjan lämmöneristepaksuuksia 300 - 600 mm. Muiden vastaavanlaisten tuotteiden soveltuvuus läpiviennin palosuojaeristeeksi tulee osoittaa testaamalla tai laskentamenetelmällä, joka on verifioitu kokeiden perusteella.

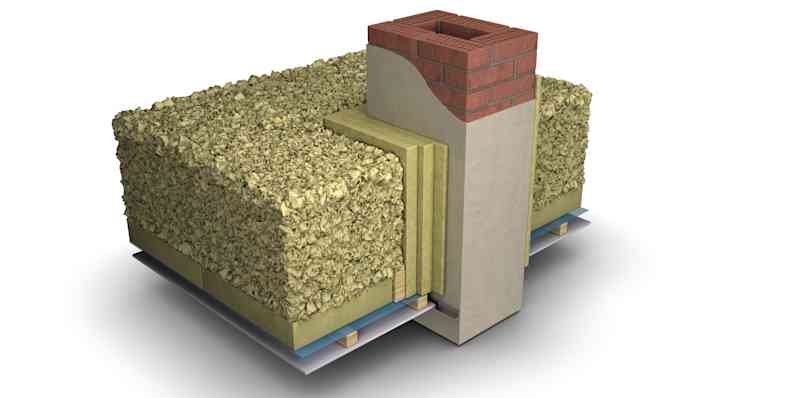

Paikalla muurattu piippu, palotestattu läpivientiratkaisu

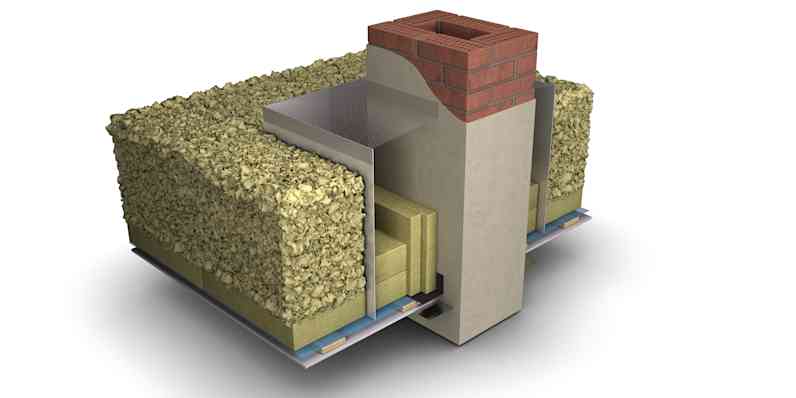

Paikalla muurattu piippu, asetuksen mukainen läpivientiratkaisu

Yläpohjarakenteen sisään jäävä piipun ulkopinta tulee pinnoittaa vesikatteen tasoon asti, esimerkiksi 3-5 mm paksuisella slammauksella tai 5-10 mm paksuisella rappauksella. Suositeltavaa on vuorata myös yläpohjarakenteen sisään jäävä eristämätön piipun osa 20 mm PAROC Figra 170 -palosuojaeristeellä. Eriste pitää tiilipiipun kuivempana ja pidentää piipun elinkaarta. Lisäksi eriste pitää rakenteen lämpimämpänä, mikä parantaa piipun vetoa. Palosuojaeriste voidaan sitoa piipun pintaan eristelevyjen kulmista esimerkiksi villaruuvien avulla, jolloin rakenne on myös helposti tarkastettavissa.

Tiilipiipun läpivienti välipohjan kohdalla

Tiilipiipun välipohjarakenteen läpivientiratkaisussa noudatetaan samoja periaatteita kuin yläpohjarakenteessa. Tiilipiipun välipohjarakenteen läpivientikohdassa voidaan poiketa asetuksen 745/2017 6 §:n läpivientiratkaisusta, kun läpivientikohtaan asennetaan 100 mm paksuinen (50 + 50 mm) A1-luokan läpiviennin palosuojaeriste kuten PAROC Figra 170. Eristetyyppi ja -vaatimukset kuten yläpohjan läpiviennissä.

(Lähde/lisätietoja muuratuista savupiipuista: Suomen Tiiliteollisuusliitto, Muuratut savupiiput 10-2020 -ohjekirja)

Valmispiiput

Valmispiippujen valmistaja vastaa testatun savupiippukokonaisuuden soveltuvuudesta rakennuksen eristekerrosten läpivienteihin. CE-merkitty savupiippu testataan vähintään 200 mm paksuisen eristekerroksen läpivientiin. Kun yläpohjan lämmöneristekerros on tätä paksumpi, tulee asennusohje varmistaa savupiipun valmistajalta.

Huom! Savupiipun läpivienti ei saa heikentää rakennusvaipan vesi- ja ilmatiiviyttä.
