PAROC ZEROfix-monteringssystem

PAROC ZEROfix er et selvbærende monteringssystem som er perfekt for å feste fasaden i den bærende konstruksjonen gjennom det ytre isolasjonssjiktet. Bygningens bærende konstruksjon kan være laget av betong, tegl eller tre. Ved bruk av monteringssystem i trevegg anbefaler vi at man først monterer et lag kryssfiner, som er minst 30 mm tykt, på utsiden av rammen for å skape en stabil base for montering av fasaden. ZEROfix-systemet kan brukes i de fleste bygninger.

Indre kledning
Bærende konstruksjon: KL-tre, betong, tegl eller trestendere dekket med minst 30 mm kryssfiner.
Heldekkende isolasjonssjikt: PAROC Tento, Klimaplate ZERO
Konstruksjon av KL-tre eller trestendere dekket med minst 30 mm kryssfiner: isolasjonen monteres med Isolasjonsholder SFS RP50/BS-4,8 tre (XFM 006), Isolasjonsholder tre
Konstruksjon av betong eller tegl: isolasjonen monteres med Isolasjonsholder SFS RP50/TI-T25-6,3 betong (XFM 007), Isolasjonsholder betong

PAROC ZEROfix-festesystem

PAROC ZEROfix Lekt (XRB 001) 36 x 98 mm, cc 600 mm
Montering av PAROC ZEROfix Lekt i konstruksjon av KL-tre eller trestendere dekket med minst 30 mm kryssfiner: Fasadeskrue HECO Topix Plus Therm, tre (XFS 006), Fasadeskrue tre
Montering av brannlekt i konstruksjon av betong eller tegl: Fasadeskrue HECO Multi Monti, betong (XFS 004)
Brannventiler i luftspalten ved behov
Fasadekledning

Vær oppmerksom på eventuelle brann- og lydkrav.

Ventilert fasade med PAROC Tento, Klimaplate og ZEROFix monteringssystem

Teknisk godkjenning

Teknisk godkjenning skjer gjennom et nasjonalt system for å vurdere og verifisere byggeprodukters overensstemmelse med krav i norske byggtekniske forskrifter (TEK) og ved at produktene tilfredsstiller kravene til dokumentasjon (DOK). SINTEF Teknisk Godkjenning Nr 20620 for PAROC ZEROfix omfatter isolasjon, festeskruer og brannhemmende trelekt. Fasadesystemet tilfredsstiller kravene til brann og fuktsikkerhet samt bestandighet, dimensjonering og vindlast. Hele godkjenningen finner du her og på SINTEF Certification.

Systemkomponenter

PAROC ZEROfix er en unik, selvbærende festemetode for utvendig isolering av yttervegger. Festemetoden består av horisontale fasadeskruer som tar vindlasten, og vinklede fasadeskruer som tar vertikal last fra fasaden. Denne kombinasjonen gir en svært solid konstruksjon med minimale kuldebroer , og som bærer vekten av både isolasjonen og den utvendige kledningen. Fasadeskruen er spesielt utformet til å feste lekter på utsiden av isoleringssjiktet og dermed lage en luftspalte mellom isoleringen og fasadekledningen. Den er utviklet for å overføre vind- og vertikallast til det eksisterende råbygget.

Horisontale fasadeskruer overfører vindlast, og vinklede fasadeskruer overfører vertikallast fra fasadekledningen. Om antall vinklede fasadeskruer økes, økes også lastekapasiteten. Dette gir et selvbærende og robust system. Antall skruer, lengde og plassering av fasadeskruene som kreves, må bestemmes på bakgrunn av bygningens plassering, høyde, konstruksjon, vind-hastighet og fasadematerialets vekt. De nødvendige beregningene utføres med dimensjoneringsverktøyet for PAROC ZEROfix.

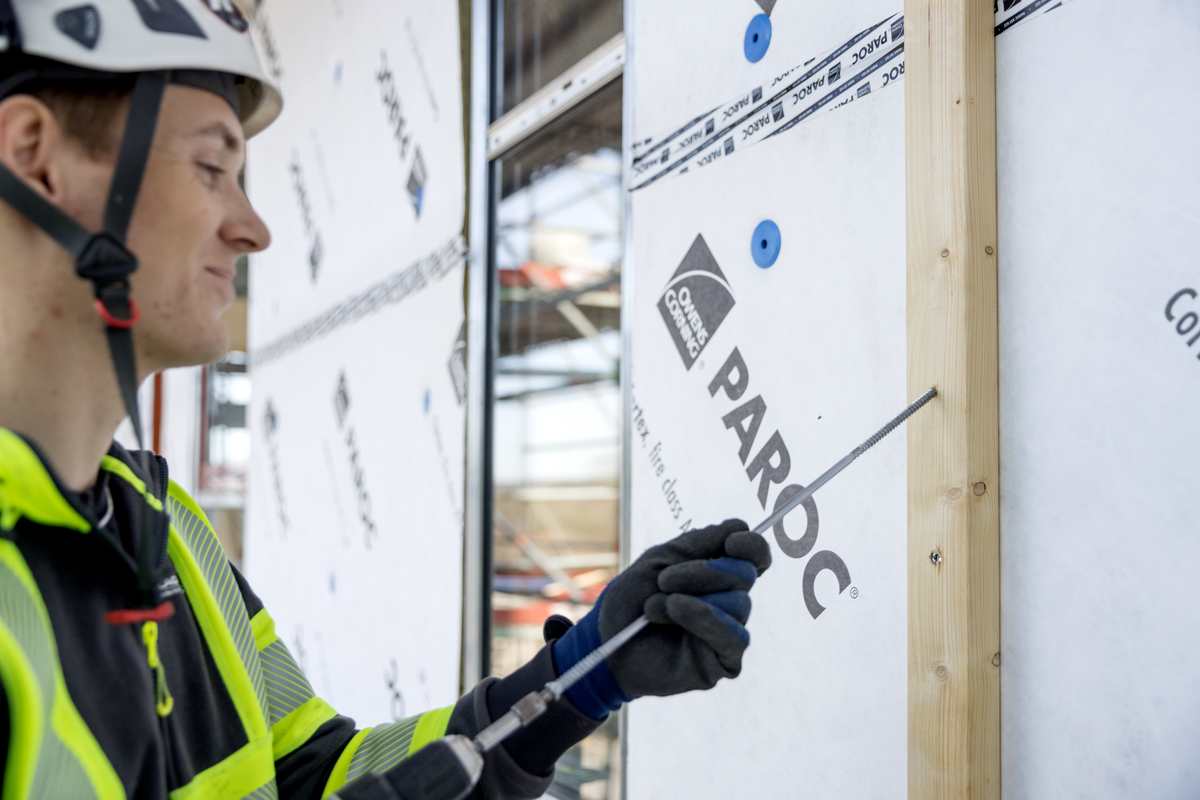

PAROC Cortex med ZEROFix monteringssystem

Tre og betong med holdfasthetsklasse som bærende konstruksjon

For underlag av tre og betong brukes det minst tre horisontale fasadeskruer og minst én vinklet fasadeskrue per lekt. Den vertikale lekten monteres med cc 600 mm på utsiden av isolasjonen. Antall skruer, skruenes lengde og plassering må bestemmes basert på vind-hastigheten på stedet, bygningens høyde, type bakvegg samt kledningens vekt. I betongkonstruksjoner krever installasjonen at hullene til fasadeskruene forbores.

For trekonstruksjoner anbefales et heldekkende sjikt av kryssfiner, som er minst 30 mm tykk, for å gi et stabilt underlag for feste av kledningen. Hvis det legges en heldekkende plate på utsiden av konstruksjonen, må konstruktøren alltid kontrollere fuktegenskapene.

Tegl og betong av ukjent kvalitet

Egenskapene til vegger av tegl og gammel betong kan variere på grunn av kvalitet og alder, og derfor må underlaget alltid testes ved hjelp av uttrekkstesting.

Antall uttrekkstester skal være minst 15 per fasadeflate for å sikre pålitelig dimensjonering.

Uttrekkstesten skal utføres av opplært personale som har nødvendig kompetanse. Prøvetrekkingsutstyret som brukes, skal være kalibrert i henhold til produsentens anvisninger. Vi anbefaler utstyr fra Hydrajaws Limited, modell 2000 med teleskopisk bro, som passer den aktuelle skruelengde. Noter på en tegning hvor prøvetrekkingen skal gjennomføres på alle vegger som skal isoleres.

Under testing skal PAROC Betongbor L 6,3 (XFD 001), med diameter 6,3 mm brukes til forhåndsboring til en dybde som overstiger 40 mm.

Fasadeskrue HECO Multi Monti, betong (XFS 004), skrus rett inn i underlaget, settdybde på mer enn 35mm. Når prøvetrekkingen er utført, kan man beregne skruelengde og dimensjonerte laster ved hjelp av dimensjoneringsverktøyet vårt. Her må resultatene fra prøvetrekkingen føres inn, og man må ta hensyn til prøvetrekkingen ved utregning av dimensjonerende vind- og vertikallastkapasitet.

Bakvegg	Krav
Betong	Tykkelse ≥ 100 mm Trykkfasthetsklasse ≥ B25
Massiv tegl₁₎	Tykkelse ≥ 100 mm
OSB-plater	Tykkelse ≥ 30 mm Kvalitet OSB/3 i henhold til NS-EN 13986
Kryssfinerplater	Tykkelse ≥ 30 mm Kvalitet i henhold til NS-EN 636-2
Massivtre	Tykkelse ≥ 100 mm Ytterlameller i sortering min. C18

1) Ved innfesting mot bakvegg av tegl eller betong av ukjent kvalitet skal det foretas uttrekksprøving, inkl. statistiske beregninger av karakteristisk og dimensjonerende uttrekkskapasitet.

Källa: SINTEF TG 20620

Varmeisolasjon og fasadematerialer

Systemet PAROC ZEROfix gir svært god energieffektivitet fordi hele isolasjonssjiktet monteres heldekkende med forskjøvne skjøter på utsiden av konstruksjonen og gir minimalt antall kuldebroer.

Først monteres PAROC Tento, Klimaplate ZERO på konstruksjonen ved hjelp av isolasjonsholdere, og ved hjelp av de horisontale fasadeskruene festes brannlekten utenpå isolasjonen.

Til slutt monteres de vinklede skruene i henhold til dimensjoneringsprogrammets angitte avstand. Monter fasadekledningen på utsiden av lekten i henhold til leverandørens råd og anvisninger. For å redusere faren for fuktskader på den innenforliggende konstruksjonen monteres fasadekledningen heldekkende og tett.

PAROC Steinull er svært diffusjonsåpen, noe som gjør det mulig å transportere vanndamp gjennom isolasjonen. Det gir også betydelig raskere tørking av konstruksjonen enn ved bruk av mer diffusjonstette isolasjonsmaterialer.

Ventilert CLT-fasade med PAROC Tento isolasjon

Brannsikkerhet

Ved bruk av PAROC Tento, Klimaplate ZERO skal det i hvert enkelt prosjekt vurderes og prosjekteres i forhold til krav om brannegenskaper til fasaden. I bygninger i brannklasse 2 og 3 må PAROC ZEROfix Lekt (XRB 001) benyttes.

Kledning med trepanel

Fasadekledning av 21 x 142 mm Moelven ThermoWood-panel med vannfast brannimpregnering (BT V-fast) monteres på vertikalt spikerslag, PAROC ZEROfix Lekt (XRB 001). Isolasjonen består av PAROC Tento, Klimaplate ZERO som monteres mot massivtre, minimums tykkelse 100 mm og maksimal tykkelse 350 mm.

Varmeisolering

Beregnede U-verdier for ytterveggkonstruksjoner med PAROC ZEROfix montert i ulike tykkelser, og på forskjellige typer bakvegger, er vist i tabell nedan. Ved beregning av U-verdiene i tabellen er det tatt hensyn til anblåsing mot mineralullplatene, som følge av at platene monteres uten vindsperre. Se også SINTEF Teknisk Godkjenning Nr 20620 for PAROC ZEROfix for mer informasjon.

Bakvegg₁₎	Tykkelse PAROC Tento Klimaplate ZERO (mm)	U-verdi (W/m²K)
Bakvegg₁₎	Tykkelse PAROC Tento Klimaplate ZERO (mm)	Luftet kledning, full åpning oppe og nede og åpen isolasjon ved hjørnene	Luftet kledning, 25% åpning oppe og nede og tett isolasjon ved hjørnene
150 mm homogen betong	100	0.321	0.316
	150	0.231	0.222
	200	0.184	0.172
	250	0.156	0.141
	300	0.139	0.120
	350	0.127	0.105
100 mm massivtre (KL-tre)	100	0.260	0.255
	150	0.198	0.190
	200	0.163	0.152
	250	0.142	0.128
	300	0.128	0.110
	350	0.118	0.098
150 mm massivtre (KL-tre)	100	0.235	0.231
	150	0.184	0.176
	200	0.154	0.144
	250	0.135	0.121
	300	0.122	0.106
	350	0.114	0.094
98 mm bindingsverk av tre, isolert med 100 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.192	0.189
	150	0.157	0.151
	200	0.135	0.126
	250	0.121	0.109
148 mm bindingsverk av tre, isolert med 150 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.162	0.159
	150	0.137	0.131
	200	0.120	0.112
	250	0.110	0.099
198 mm bindingsverk av tre, isolert med 200 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.140	0.137
	150	0.121	0.116
	200	0.109	0.101
	250	0.100	0.090
198 + 48 mm bindingsverk av tre, isolert med 250 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.120	0.118
	150	0.107	0.102
	200	0.097	0.091
	250	0.091	0.082
Bindingsverk av 200 mm I-profiler av tre og 48 mm påforing, isolert med totalt 250 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.114	0.111
	150	0.101	0.097
	200	0.093	0.087
	250	0.087	0.078
Bindingsverk av 300 mm I-profiler av tre og 48 mm påforing, isolert med totalt 350 mm mineralull med varmekonduktivitet 0.036 W/mK	100	0.090	0.089
	150	0.083	0.080
	200	0.078	0.072
	250	0.074	0.067
Skallmurvegger med vanger av tegl, isolert med 100 mm isolasjon i hulrommet	100	0.167	0.163
	150	0.140	0.135
	200	0.123	0.115
	250	0.112	0.100

1) For bindingsverk av tre er det forutsatt 48 mm stendere i avstand c/c 600 mm

CAD-Tegninger

Ved hjelp av PAROC Structure Selector kan du enkelt finne den riktige CAD-tegningen for dine prosjekter.

Last ned CAD-filer som pdf eller dwg, eller last ned en samling av alle CAD-filer for bygningsisolasjon i pdf-format.

Utforsk CAD-Tegninger

CAD-tegninger Ansvarsfraskrivelse
