Kondens i ventilationskanaler – orsaker, risker och förebyggande åtgärder

Kondensbildning i ventilations- och luftkonditioneringskanaler är en vanlig och kritisk utmaning vid projektering av VVS-system. Om kondens inte hanteras på rätt sätt kan det med tiden leda till fuktskador, mögelbildning, korrosion, ökade energiförluster och försämrad systemprestanda.

I moderna byggnader lämnas ventilationskanaler ofta avsiktligt synliga som en del av en arkitektonisk estetik. Exponerade kanaler påverkas direkt av rummets luftfuktighet och temperaturvariationer, vilket ökar behoven av korrekt dimensioner värmeisolering i kombination med en kontinuerlig diffusionstät ångbroms.

Denna artikel förklarar varför kondensation uppstår, när kondensisolering krävs och hur tillförlitliga lösningar kan utformas med hjälp av PAROC® Stenullsisolering: en kombination av termisk prestanda, förstärkta ångtäta ytskikt och kompatibel tätningstejp som möjliggör fullständig barriärkontinuitet över ytskikt, fogar och genomföringar.

Därför uppstår kondens i ventilationskanaler

Kondens uppstår när vattenånga i luften omvandlas till flytande vatten på en yta som är kallare än den omgivande luften.

I ventilationssystem inträffar detta vanligtvis när:

• Kall luft strömmar genom en kanal som är placerad i en varmare miljö
• Kanalens yttemperatur sjunker under omgivningsluftens daggpunkt

Några vardagliga exempel är dagg på gräs och immiga fönsterrutor. I ventilationssystem gäller samma fysikaliska princip, men kontinuerlig drift, dolda installationer och lång livslängd gör att konsekvenserna blir betydligt allvarligare.

Om kondenseringen inte kontrolleras kan det orsaka följande:

• Fuktskador på isolering och omgivande byggnadskonstruktioner
• Mögelbildning och försämring av inomhusluftens kvalitet
• Korrosion i kanaler, fästdon och stödsystem
• Ökad värmeförlust och högre energiförbrukning
• Förkortad livslängd för ventilations- och luftkonditioneringssystem

Kondensisolering: När är kondensskydd ett måste?

Kondensförebyggande isolering krävs alltid för ventilationskanaler i förhållanden där fuktbildning är möjlig. Följande är några typiska situationer:

• Ventilationskanaler i fuktiga miljöer, som simhallar och anläggningar där livsmedel bearbetas
• Kanaler utomhus som utsätts för temperaturvariationer
• Inomhusutrymmen med hög luftfuktighet
• Kanaler som transporterar kall luft genom varma eller uppvärmda utrymmen

 Daggpunkten är den temperatur vid vilken luften blir helt mättad, det vill säga når 100 % relativ luftfuktighet och inte längre kan hålla kvar vattenånga i gasform.

Exempel:

Vid en lufttemperatur på 20 °C och femtio procent relativ luftfuktighet är daggpunkten cirka 9,3 °C. Om yttemperaturen i en ventilationskanal sjunker under detta värde uppstår kondensering, såvida inte kanalen är korrekt isolerad och tätad.

Daggpunktsberäkningar är därför en viktig designparameter som bör beaktas tidigt i föreskrivningsprocessen. I praktiken bör bedömningen av daggpunkten stödjas av beräkningsverktyg snarare än antaganden. Med PAROC® Calculus kan konsulter beräkna yttemperatur, erforderlig isoleringstjocklek och värmeförlust i enlighet med EN ISO 12241. Genom att kontrollera att kanaltemperaturen förblir högre än omgivningsluftens daggpunkt under definierade driftsförhållanden kan konsulter minska risken för kondens redan i föreskrivningsfasen.

Så förebyggs kondens ventilationssystem

Kondens uppstår inte om kanalens yttemperatur alltid förblir högre än omgivningsluftens daggpunkt under hela driften.

För detta krävs följande:

• Korrekt isoleringstjocklek, dimensionerad utifrån en daggpunktsbedömning. Beräkningsverktyg som PAROC® Calculus hjälper föreskrivare att bestämma yttemperaturer och värmeförluster i enlighet med EN ISO 12241, vilket möjliggör ett korrekt val av isoleringstjocklek.
• En kontinuerlig ångbroms i form av en diffusionstät ytbeklädnad, såsom AluCoat eller BlackCoat förstärkt aluminium, över hela installationen.
• Lufttätning av alla fogar, skarvar och genomföringar med passande tejp för att upprätthålla barriärens kontinuitet och minska vattenångans genomträngning.

Isoleringens värmeisolerande förmåga är beroende av att den hålls skyddad från fukt. Våt isolering fungerar som en blöt kappa och ger inte längre något effektivt värmeskydd. Värmemotståndet minskar och värmeförlusterna ökar. Att förhindra fuktinträngning är därför en prioriterad fråga vid projektering och installation av ventilationskanaler. För att förhindra att fuktig luft når kalla kanalytor krävs en tät och sammanhängande ångbroms.

Fukt kan tränga in i isoleringen på flera sätt:

• Brister i ångbromsen till följd av skadade eller felaktigt installerade ytskikt, otätade fogar, skarvar eller genomträngningar
• Otillräcklig isoleringstjocklek som gör att kanalens yttemperatur sjunker under daggpunkten
• Kanalytor som förorenats av exempelvis fett, damm eller fukt och hindrar svetsstift från att fästa ordentligt, vilket gör det omöjligt att uppnå en kontinuerlig och tät ytbeklädnad.

Om fukt tränger in och når kanalen genom isoleringen kan följande konsekvenser förväntas:

• Minskat värmemotstånd (lambda, λ i bruk)
• Ökade energiförluster
• Högre risk för korrosion under isoleringen (CUI)
• Nedsatt långsiktig hållbarhet för systemet

Principen är enkel: om den diffusionstäta ytbeklädnaden är kontinuerligt och korrekt tätad kan fukt inte tränga in i isoleringen.

Viktiga principer för tillförlitligt kondensskydd för VVS-kanaler

Pålitlig kondenskontroll uppnås genom korrekt design, korrekt produktval och korrekt installation. Följande principer återspeglar allmän branschpraxis och bör tillämpas i enlighet med projektspecifika krav:

• Bestämning av isoleringstjocklek baserat på daggpunktsberäkningar. Kondenseringsrisken bör alltid utvärderas genom att jämföra kanalens yttemperatur med omgivningsluftens daggpunkt.
• Användning av isoleringsprodukter av stenull med diffusionstäta ytskikt vid kalla installationer. Detta hjälper till att förhindra att fuktig luft når kalla kanalytor.
• Säkerställ att alla fogar och skarvar är ordentligt tätade med hjälp av lämplig tejp. En kontinuerlig ångbroms är avgörande för att förhindra fuktinträngning.
• Minimera köldbryggor genom att minska onödiga fogar eller avbrott. Färre ojämnheter minskar risken för kalla fläckar där kondens kan uppstå.
• Följ tillverkarens installationsanvisningar till punkt och pricka. Korrekt installation är avgörande, eftersom en ofullständig ångbroms kan underminera även högkvalitativa isoleringssystem.

Observera att även den mest effektiva isoleringen inte kan förhindra kondens om ångbromsen är ofullständig eller felaktigt installerad.

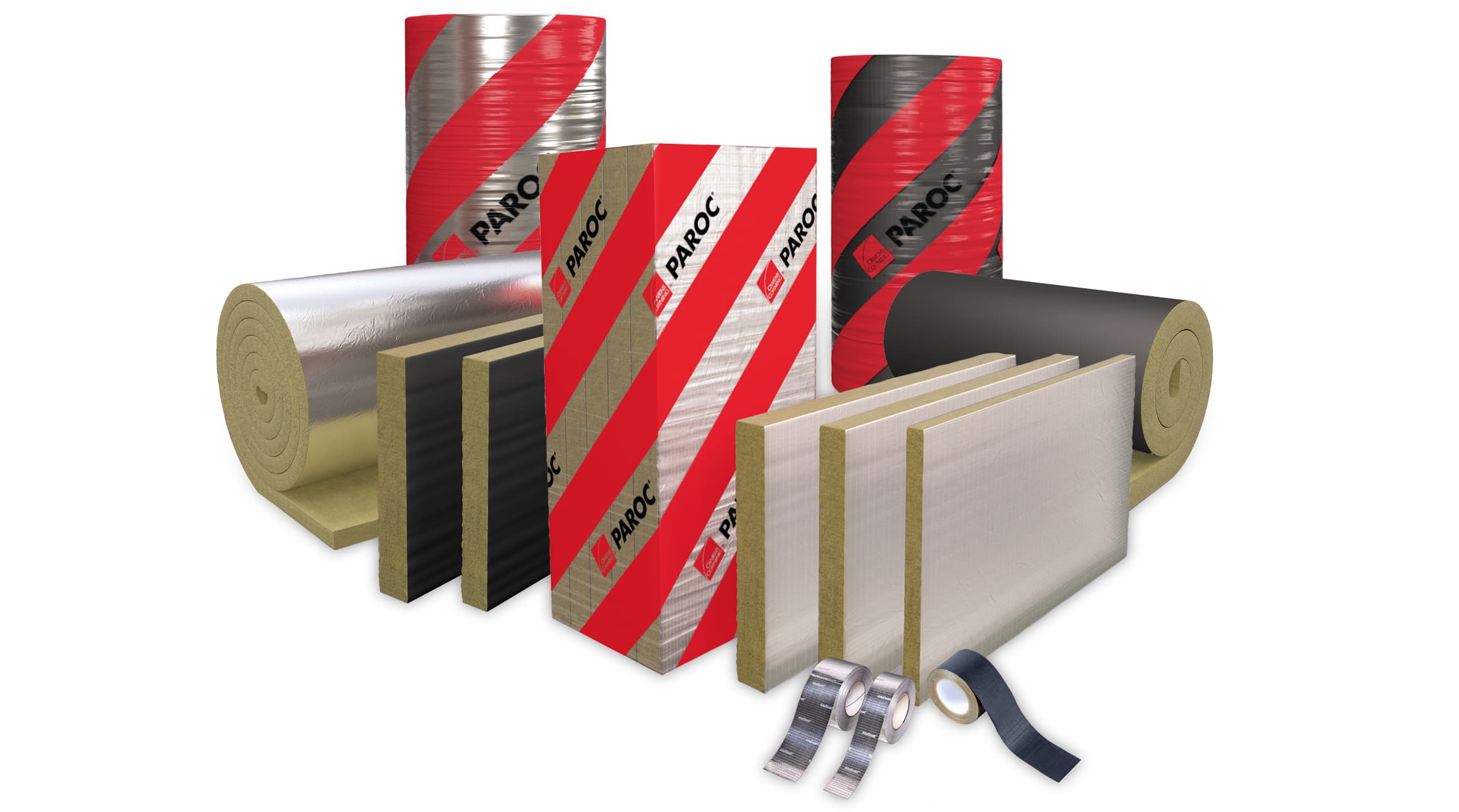

PAROC® Stenullslösningar för reducerad kondenrisk i ventilationskanaler

PAROC® Stenullsisolering för VVS-kanaler är utformad för att effektivt motverka kondensbildning och samtidigt bidra till termisk effektivitet och brandsäkerhet under byggnadens hela referenslivslängd.

De viktigaste prestandafördelarna är:

• Effektiv kondenskontroll genom förstärkta aluminiumytor av AluCoat eller BlackCoat som är vattenångtäta, när fogar är ordentligt tätade med kompatibel PAROC®-tejp.
• Stabil värmeprestanda (λ) över tid tack vare dimensionsstabila stenullsfibrer som inte åldras eller sätter sig, med λ-värden angivna per varje produkt och temperatur i respektive prestandadeklaration (DoP)
• Brandbeständighet som härrör från vår obrännbara stenullsmaterial, med Euroklass A1-reaktion mot brandklassificering.
• Lång livslängd, där stenull som bibehåller sina värme- och brandskyddsegenskaper under hela byggnadens referenslivslängd
• Låga emissionsutsläpp som passar för bebodda utrymmen, med stöd av frivillig M1-certifiering för inomhusluft.

PAROC® Stenullsisolering krymper inte, bryts inte ned och förlorar inte sin prestanda, vilket gör den till en pålitlig långsiktig lösning för ventilationssystem. Information om vattenångbromsens prestanda och andra viktiga egenskaper återfinns i varje produkts produktdatablad och prestandadeklaration (DoP).

Verktyg och standarder som stöder korrekt föreskrivning

Utformning av ventilationsisolering ska baseras på lämpliga verktyg och erkända standarder. För att stödja korrekt projektering och föreskrivning kan VVS-konsulter använda:

• Beräkningsverktyg som PAROC® Calculus, som utför värmeisoleringsberäkningar i enlighet med EN ISO 12241
• Harmoniserade europeiska produktstandarder såsom EN 14303 (specifikation för mineralullsisolering) och erkända testmetoder för ånggenomsläpplighet
• Följa Boverkets föreskrifter i författningssamling BFS


Användning av beräkningsverktyg och tillämpliga standarder under designfasen bidrar till att minska tekniska risker och säkerställa efterlevnad av gällande regler.

Kondensförebyggning börjar med projektering

Kondensisolering är en viktig del av ventilationssystemets prestanda och energieffektivitet såväl som byggnadens hållbarhet. Genom att förstå kondensbildning, tillämpa daggpunktsbaserad dimensionering och föreskriva hållbara stenullslösningar med diffusionstät montering kan konsulter minimera långsiktiga risker och säkerställa tillförlitlig prestanda hos ventilationssystemen under byggnadens hela referenslivscykel.

Varför välja PAROC® för kondensisolering?

PAROC® ventilationsisoleringslösningar med vattenångtäta ytskikt i kombination med matchande tätningstejp bidrar till att skapa en kontinuerlig ångbroms för kondensisolerade ventilationskanaler. Detta stödjer föreskrivning baserad på daggpunkt och bidrar till tillförlitlig långsiktig prestanda.

Både PAROC® AluCoat- och BlackCoat-ytbeläggningar är specificerade som ytskikt med låg vattenånggenomsläpplighet. När fogarna tätas med matchande PAROC®-tejp minskas ångdiffusionen och risk för kondensbildning. Resultatet är ett isoleringssystem som hålls torrt under drift.
