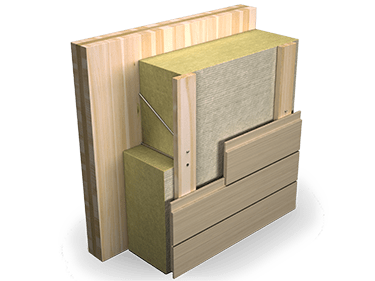

PAROC ZERO un CLT krusteniski līmēta koka paneļa sienas konstrukcija

PAROC ZERO ir jauna siltumizolācijas koncepcija ventilējamām fasādēm, kuras pamatā ir akmens vates siltumizolācija ar ļoti labiem siltumtehniskiem parametriem , kas ļauj sasniegt salīdzinoši labākus siltumenerģijas taupības rādītājus nekā izmantojot tradicionālus risinājumus

Ārējās sienas ar CLT (Cross laminated timber jeb krusteniski līmēts koka panelis) konstrukciju nodrošina pamatu optimāliem izolācijas risinājumiem, jo viss ēkas nesošais karkass paliek izolācijas slāņa siltajā pusē.

Piezīme! Pašlaik nav saskaņotu Eiropas standartu CLT-paneļu ražošanai, tāpēc elementus var marķēt ar CE zīmi saskaņā ar Eiropas tehnisko apstiprinājumu. CLT plākšņu tehniskās īpašības un izmēri var atšķirties un ir specifiski katram ražotājam.

Slodzes nesošā konstrukcija un materiālu slāņi:

CLT elementa kā iekšējās virsmas hermētiskuma nodrošināšanā liela ietekme ir rūpīgi izstrādātiem un izpildītiem savienojumiem. Atkarībā no CLT paneļa izgatavošanas tehnikas katra atsevišķa koka dēļu slāņa gali ir vai nu līmēti vai arī nelīmēti. Ar līmētiem galiem CLT elementu var izmantot bez tvaika barjeras, savukārt otrā gadījumā CLT var rasties vairāk spraugas , kas paliek uz virsmas redzamas un līdz ar to šādos gadījumos ir jautājums par papildus tvaika barjeras nepieciešamību. Tāpat jāpatur prātā, ka CLT elementā mitrums tiek pārnests nelīmētās koksnes šuvēs , kas var veicināt plaisāšanu žūšanas laikā.

Savienojuma šuves paneļiem tiek nolīmētas no ārējās puses.

Iekšējo ugunsdrošību, ja tāda tiek atsevišķi pieprasīta var nodrošināt ar papildus ģipškartona loksnēm , ko uzstāda no iekšpuses.

PAROC ZEROfix ir unikāla, pašnesoša stiprinājuma metode ventilējamām fasādēm ar siltināšanu. Stiprinājuma metode sastāv no:

Siltumizolācijas plākšņu stiprinājumiem

horizontālām skrūvēm ārējai apdarei un latojuma stiprināšanai, kas notur vēja slodzi,

leņķī skrūvētām tāda paša veida skrūvēm ārējai apdarei un latojuma stiprināšanai, kas notur vertikālu fasādes slodzi. Šis risinājums ir izturīgs ar minimālu termisko tiltu iedarbi uz kopējo siltuma caurlaidību un notur visas uz fasādi darbojošās slodzes.

Siltumizolācija un sistēma:

Siltumizolācijas plāksnes tiek montētas pa tiešo uz CLT paneļa ārējās virsmas parasti vienā slānī līdz 200mm vai arī divos slāņos, ja biezums pārsniedz 200mm . Parasti izmanto akmens vates plāksni , kurai ir gan siltumizolācijas, gan vēja aizsargizolācijas funkcija PAROC tento t un tās tiek uzstādītas atsevišķi ar mehānisko stiprinājumu PAROC XFM 004 palīdzību.

Virs siltumizolācijas plāksnēm tiek stiprinātas nesošās PAROC ZEROfix nesoša koka lata (XRB 001) ar savstarpējo attālumu cc600

Stiprināšanu veic ar Fasādes skrūve SFS Twin UD koka pamatnei (XFS 002), kas tiek fiksētas cauri siltumizolācijas materiāliem pie CLT paneļa sienas

Skrūves tur visu fasādes un vēja slodzi.

Pie vertikālām vadulēm montē ārējo apdari , kas parasti ir koka dēļi, bet var būt arī dažādas plāksnes.
