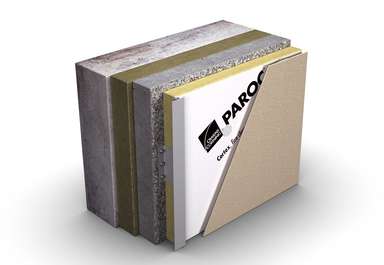

Tuulettuva julkisivu vanhan betonisandwich-julkisivun päälle

Yksikerroksinen tuulensuojaeristeratkaisu:

PAROC Cortex One b: eristepaksuudet 100-220 mm, lambda 0,033 W/mK

PAROC Cortex pro b: eristepaksuudet 40, 50, 55 ja 70 mm, lambda 0,032 W/mK

Vanhan rakenteen kartoitus ja purku:

Julkisivukorjauksen tärkein vaihe on rakennusta koskevien lähtötietojen ja kunnon selvitys. Vasta kunnollisten lähtötietojen pohjalta voidaan lähteä suunnittelemaan uuden julkisivun rakentamista ja varmistaa korjaustyöhön varatun budjetin riittävyys.

Vanhan hyväkuntoisen julkisivun pinta tulee puhdistaa ja tasoittaa niin, että vanhan julkisivun ja uuden lämmöneristekerroksen väliin ei jää ilmarakoja.

Julkisivujärjestelmä (valmistajan ohjeiden mukaisesti):

Julkisivukorjauksissa vanhan kiinnitysalustan kunto on testattava aina kiinnikkeiden irtivetokokein oikean kiinniketyypin ja rakenteen kantokyvyn varmistamiseksi. Myös vanhan ulkokuoren lisäkannatus tulee tehdä tarpeen mukaan.

Metallirakenteisten julkisivujärjestelmien julkisivuverhousta kannatteleva rakenne on yleensä valmistettu alumiinista ja/tai ruostumattomasta teräksestä. Järjestelmän seinäkonsoleissa käytetyllä metallityypillä on suuri vaikutus U-arvoon ja siihen vaadittavaan eristepaksuuteen. Tämä johtuu lämmöneristekerrokseen tunkeutuvien seinäkonsolien (kylmäsiltojen) suuresta määrästä ja metallin suuresta lämmönjohtavuudesta. Ruostumattomasta teräksestä valmistetulla konsoleilla on käytetyistä metallityypeistä pienin lämmönjohtavuus. Markkinoilla on myös julkisivujärjestelmiä, joissa konsoleiden lämmönjohtavuutta on pienennetty kylmäsiltakatkoilla (esimerkiksi Hilti) tai optimoimalla kiinnikkeen koko (esimerkiksi Sto Ventro X).

Järjestelmän valmistaja suunnittelee kiinnikkeiden määrän ja koon seinän neliömetriä kohti jokaiseen kohteeseen erikseen kohteen vaatimusten mukaisesti. Yleensä seinäkiinnikkeiden määrä on n. 2–4 kpl/m². Kiinnikkeen koko ja/tai määrä riippuu mm. julkisivuverhouksen painosta ja eristekerroksen paksuudesta. Jos seinäkiinnikkeen tyyppi vaihdetaan rakennusvaiheessa järjestelmästä toiseen, tulee kiinnikkeiden kylmäsiltavaikutuksen muutos tarkistaa niin, että rakenteen U-arvo pysyy suunnitelmien mukaisena.

Lämmöneristys:

Yksikerroksisessa eristysratkaisussa koko lämmöneriste- ja tuulensuojakerros toteutetaan yhdellä PAROC Cortex pro b tai paksummalla Cortex One b -tuulensuojaeristeellä. Eristeet asennetaan tiiviisti alustaa ja toisia levyjä vasten ja kiinnitetään eristekiinnikkeillä rakennesuunnittelijan ohjeen mukaisesti.

Tuulensuojaeristelevyjen ja rakenteellisten liitoskohtien väliset saumat teipataan rakenteen täydellisen ilmatiiviyden varmistamiseksi mahdollisimman pian tuulensuojaeristeen asentamisen jälkeen PAROC Cortex -teipeillä (XST 022 ja XST 021).

Huom. Tuulensuojakerroksen tiiviys ja pinnoitteen pysyvyys tulee aina varmistaa kaikkien saumojen teippauksella tuulensuojaeristeen asennuksen yhteydessä. Mikäli tuulensuojaeristeiden saumoja ei pystytä teippaamaan heti eristeasennuksen yhteydessä, voidaan pinnoitteen kiinnipysyvyys varmistaa käyttämällä levyn nurkissa erillisiä PAROC Pinnoitekiinnikkeitä (XFF 002).

Julkisivuverhous:

Julkisivuverhouksen kiinnitysalustana toimivat seinäkiinnikkeisiin asennetut metalliprofiilit. Julkisivuverhous asennetaan mahdollisimman pian eristeiden asennuksen jälkeen antamaan tarvittava sääsuoja sisäpuolisille rakennekerroksille. Metallirakenteiset julkisivujärjestelmät tarjoavat laajat mahdollisuudet erilaisten julkisivuverhousten toteuttamiseen. Suosituimpia julkisivupintoja ovat mm. tuulettuva levyrappaus, tiililaatta ja erilaiset rakennuslevyt sekä niiden yhdistelmät.

Lisälämmöneristyksen yhteydessä ikkunoiden asemaa julkisivussa saatetaan joutua siirtämään ulommas tai ikkunat voidaan vaihtaa kokonaan uusiin. On hyvä muistaa, että seinän rakennepaksuuden kasvattaminen vaikuttaa myös rakenneosien liittymiin. Joissakin tapauksissa tämä voi johtaa esim. tarpeeseen muuttaa katon räystäsrakenteita.

Lämmöneristävyys:

Alta löydät esimerkkinä STO Ventro X -järjestelmällä toteutetun julkisivukorjauksen lisälämmöneristyksen eristepaksuudet eri U-arvoille. Tavoiteltava U-arvo ja siihen tarvittava eristepaksuus riippuu oleellisesti käytettävien seinäkonsolien kylmäsiltavaikutuksesta, joten jokainen järjestelmä vaatii erillisen U-arvo tarkastelun.
