Renovuojamų sienų šiltinimas įrengiant vėdinamą fasadą

Sprendimas renovuojamoms sienoms įrengiant vėdinamą fasadą su kronšteinais

Esama laikančioji sienos konstrukcija iš mūro ar blokų
Gembė/kronšteinas fasado apdailai tvirtinti + profiliuotis
Šilumos izoliacija
- Dvisluoksnė: PAROC Ultra / PAROC Ultra plus + 30 mm PAROC tento (t, tb) arba PAROC Cortex b (su PAROC Cortex juosta (XST 042) ir PAROC Cortex kampų sandarinimo juosta (XST 041) suklijuotomis siūlėmis)
- Vienasluoksnė: PAROC tento (t, tb)
≥ 25 mm vėdinamas oro tarpas
Fasado apdailos plokštės

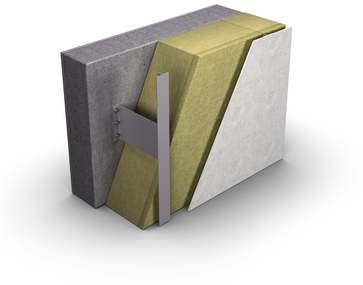

renovuojamos sienos pjūvis su PAROC akmens vatos izoliacijos sluoksniu

Šilumą izoliuojančios plokštės:

PAROC Ultra: vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose, šilumos laidumo koeficientas λD = 0,035 w/mK

PAROC Ultra plus: efektyvesnė vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose, šilumos laidumo koeficientas λD = 0,034 w/mK

PAROC tento (t, tb): 50-200 mm storio efektyvi, mažai laidi orui šilumos izoliacija naudojama vienasluoksnėse šiltinimo sistemose be papildomos apsaugos nuo vėjo, šilumos laidumo koeficientas λD = 0,033 w/mK. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

Apsaugos nuo vėjo plokštės:

PAROC Cortex / Cortex b: 30mm storio efektyviausia apsaugos nuo vėjo plokštė (b= juoda spalva), kurios paviršius padengtas nedegia mažai orui laidžia plėvele

PAROC tento (t, tb): 30, 50mm storio efektyvi apsaugos nuo vėjo plokštė, kurios paviršius padengtas stiklo audiniu. Plokštės išorinis paviršius gali būti padengtas šviesiu (t) arba juodu (tb) stiklo pluošto audiniu.

PAROC tento privalumai

Esama laikančioji siena:

Renovuojant fasadą, senos sienos/ pagrindo būklė visada turi būti tikrinama atliekant tvirtinimo elementų ištraukimo bandymus. Pagrindo paviršius, prie kurio bus tvirtinama vėdinama fasadų sistema, turi būti pakankamai lygus ir tvirtas, kad atlaikytų papildomai įrengiamos sistemos apkrovas. Prieš pradedant montuoti termoizoliacinius sluoksnius vėdinamoje sistemoje būtina įsitikinti ar užtikrintas išorinio pagrindo (sienų) sandarumas.

Naujai įrengiama sienos dalis:

Fasado apdailą laikančios gembės/kronšteinai dažniausiai būna pagaminti iš aliuminio, plieno ar nerūdijančio plieno. Visų jų šiluminės savybės skiriasi, nes skirtingų metalų yra skirtingas šilumos laidumas. Būtent gembių/kronšteinų matmenys, jų kiekis panaudotas 1 m² fasado ir medžiaga, iš kurios pagaminta gembė, ženkliai įtakoja šilumos izoliacijos storį.

Metalas	Šilumos Laidumas (Λ), W/mK
Aliuminis	220
Plienas	50
Nerūdijantis plienas	17

Vėdinamų fasadų sistemų Techniniuose Įvertinimuose yra nustatyta, kokios yra naudojamos gembės, jų matmenys ir išdėstymas. Atitinkamai, lentelėse yra pateikiamas ir reikalingas izoliacijos storis pasiekti vieną ar kita energinio naudingumo klasę jau įvertinus šiluminių tiltelių įtaką.

Šilumos izoliacija

Šilumos izoliacijos montavimas detaliai yra aprašytas Techniniuose Įvertinimuose. Tačiau bendrosios taisyklės lieka tos pačios tiek naujoje statyboje tiek ir renovacijoje.

Vėdinamiems fasadams siūlome 2 šiltinimo variantus.

Pirmasis, kai šilumos izoliacija yra įrengiama iš dviejų sluoksnių, tai yra prie sienos tvirtinamas pagrindinis šilumos izoliacijos sluoksnis iš universalių plokščių ir ant jų įrengiama apsaugos nuo vėjo plokštė. Rekomenduojamas apsaugos nuo vėjo izoliacinio sluoksnio storis yra 30 - 50 mm. Ypač efektyvi apsauga nuo vėjo yra užtikrinama naudojant PAROC Cortex apsaugos nuo vėjo plokštes su suklijuotomis siūlėmis tarp pačių plokščių, cokolyje, ties kampais ir angomis sienoje.

Antrasis variantas, kai šiltinama vieno sluoksnio izoliacijos PAROC tento t plokštėmis. Šiuo atveju papildomos apsaugos nuo vėjo nebereikia.

Visais atvejais šilumos izoliacijos plokštės turi būti priglaustos prie pagrindo, prispaudžiant jas sistemos karkaso elementais arba pritvirtinant papildomais tvirtinimo elementais. Sumontuotas termoizoliacinis sluoksnis turi būti vientisas, be plyšių ir įspaudimų. Šilumos izoliacija yra montuojama arba tarp fasado apdailą laikančių gembių/kronšteinų, arba užmaunant ant jų.

Fasado apdaila

Fasado apdailos tipas, savybės, tvirtinimas ir detalus montavimas yra pateikiamas Techniniuose įvertinimuose.

Renovuojamų sienų šilumos perdavimo koeficiento U (W/m²K) vertės

Apskaičiuotos esant skirtingiems izoliacijos storiams konstrukcijai su nerūdijančio plieno gembėmis kai šiltinama PAROC Ultra, o apsauga nuo vėjo iš PAROC Cortex b/PAROC tento (t, tb) 30 mm:

Paroc Ultra Storiai (mm)	150	170	200	100+150	150+150	200+150
Renovuojama siena R = 0,618 m²K/W	0,193	0,177	0,158	0,133	0,115	0,102
Renovuojama siena R = 0,543 m²K/W	0,196	0,180	0,159	0,135	0,116	0,103

Renovuojamų sienų šilumos perdavimo koeficiento U (W/m²K) vertės

Apskaičiuotos esant skirtingiems izoliacijos storiams konstrukcijai su nerūdijančio plieno gembėmis kai šiltinama vieno sluoksnio izoliacija PAROC tento (t, tb):

Paroc tento t Storiai (mm)	150	180	200	100+150	150+150	200+150
Renovuojama siena R = 0,618 m²K/W	0,216	0,186	0,171	0,141	0,121	0,105
Renovuojama siena R = 0,543 m²K/W	0,220	0,189	0,173	0,143	0,122	0,106

Skaičiavimų duomenys

Renovuojama siena, kurios U= 1,27 W/(m²∙K). Atitinka sienos storį 380 mm, λ_ds= 0.615 W/mK, (R=0,618 m²K/W)

Renovuojama skylėtų keraminių plytų mūro siena 380 mm, λ_ds = 0.7 W/mK, (R=0,543 m²K/W)

PAROC Ultra λ_D = 0.035 W/mK, λ_ds = 0.036 W/mK,

PAROC Cortex, PAROC tento t λ_D = 0.033 W/mK, λ_ds = 0.034 W/mK,

Vidaus ir išorės paviršių šiluminės varžos: R_si + R_se = 0.26 m²K/W

Karkasas apdailai tvirtinti: sistemos tvirtinimo elementai nerūdijančio plieno, sienutės storis 2,0 mm, aukštis 70 mm arba 140 mm. Tvirtinimo prie sienos plotas 70×70 mm arba 70×140 mm. Tarpinė 5 mm storio, 70×70 mm arba 70×140 mm ploto. Atstumas tarp nerūdijančio plieno sistemos elementų ašių 600 mm horizontalioje ir 700 mm vertikalioje plokštumose. Tvirtinimo elementų kiekis 1 m² atitvaros ploto: n = 2,38 vnt./m². Fasado apdailos tvirtinimui prijungtas 50×100 mm T formos aliuminio elementas. Tvirtinimo elementas prie laikančiosios sienos tvirtinamas mūrvinėmis iš plieno įgilintomis 80 mm, kurių skersmuo 8 mm. 70 mm aukščio elemento tvirtinimui prie sienos skaičiavimuose priimta 1 mūrvinė, 140 mm aukščio elementui – 2 mūrvinės.

Skaičiavimai atlikti pagal STR 2.01.02:2016

CAD brėžiniai

Naudodamiesi PAROC CAD brėžinių paieškos sistema „Structure Selector“, lengvai rasite reikiamą brėžinį savo projektams.

Atsisiųskite CAD brėžinius pdf ar dwg formatu, arba iškart visus statybinės izoliacijos CAD failus kaip pdf.
