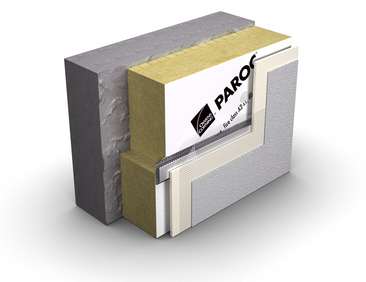

tuulettuva julkisivu vanhan puretun betonisandwich-julkisivun ja eristekerroksen tilalle

Vanhan rakenteen kartoitus ja purku:

Julkisivukorjauksen tärkein vaihe on rakennusta koskevien lähtötietojen ja kunnon selvitys. Vasta kunnollisten lähtötietojen pohjalta voidaan lähteä suunnittelemaan uuden julkisivun rakentamista ja varmistaa korjaustyöhön varatun budjetin riittävyys.

Kun korjauksessa poistetaan ulkokuori ja vanha eriste, joudutaan poistettujen kerrosten alta paljastuneen sisäkuoren ulkopintaa usein tasoittamaan. Pinnan tasoitus saattaa edellyttää paikallista piikkausta tai jopa tasoitekerrosta. Pienien epätasaisuuksien tasoitus voidaan tehdä käyttämällä pehmeää tasausvillakerrosta varsinaisen lämmöneristekerroksen alla. Tasauskerroksella estetään mm. eristyskykyä heikentävien ilmarakojen muodostuminen lämmöneristekerroksen ja betonirakenteen väliin.

Julkisivujärjestelmä (valmistajan ohjeiden mukaisesti):

Julkisivukorjauksissa vanhan kiinnitysalustan kunto on testattava ainakiinnikkeiden irtivetokokein oikean kiinniketyypin ja rakenteen kantokyvyn varmistamiseksi.

Metallirakenteisten julkisivujärjestelmien julkisivuverhousta kannatteleva rakenne on yleensä valmistettu alumiinista ja/tai ruostumattomasta teräksestä. Järjestelmän seinäkonsoleissa käytetyllä metallityypillä on suuri vaikutus U-arvoon ja siihen vaadittavaan eristepaksuuteen. Tämä johtuu lämmöneristekerrokseen tunkeutuvien seinäkonsolien (kylmäsiltojen) suuresta määrästä ja metallin suuresta lämmönjohtavuudesta. Ruostumattomasta teräksestä valmistetulla konsoleilla on käytetyistä metallityypeistä pienin lämmönjohtavuus. Markkinoilla on myös sellaisia julkisivujärjestelmiä, joissa konsoleiden lämmönjohtavuutta on pienennetty kylmäsiltakatkoilla (esimerkiksi Hilti) tai optimoimalla kiinnikkeen koko (esimerkiksi Sto Ventro X).

Järjestelmän valmistaja suunnittelee kiinnikkeiden määrän ja koon seinän neliömetriä kohti jokaiseen kohteeseen erikseen kohteen vaatimusten mukaisesti. Yleensä seinäkiinnikkeiden määrä on n. 2–4 kpl/m². Kiinnikkeen koko ja/tai määrä riippuu mm. julkisivuverhouksen painosta ja eristekerroksen paksuudesta. Jos seinäkiinnikkeen tyyppi vaihdetaan rakennusvaiheessa järjestelmästä toiseen, tulee kiinnikkeiden kylmäsiltavaikutuksen muutos tarkistaa niin, että rakenteen U-arvo pysyy vaatimusten/suunnitelmien mukaisena.

Lämmöneristys:

Yksikerrosratkaisu tasaiselle alustalle

• PAROC Cortex One b -paksu tuulensuojaeriste

Yksikerroksisessa eristysratkaisussa koko lämmöneriste ja tuulensuojakerros toteutetaan yhdellä paksulla PAROC Cortex One b -tuulensuojaeristeellä, mikäli asennusalusta on tasainen. PAROC Cortex One b -tuulensuojalevyt asennetaan tiiviisti alustaa ja toisia levyjä vasten ja kiinnitetään eristekiinnikkeillä rakennesuunnittelijan ohjeiden mukaisesti. Eristelevyjen saumat teipataan tiiviisti viereisiin eristelevyihin ja rakenteisiin eristeasennuksen yhteydessä. Mikäli asennusalusta ei ole tasainen, tulee asentaa tasausvillakerros varsinaisen lämmöneristekerroksen alle.

Kaksi-ja kolmikerroksiset eristeratkaisut

• PAROC eXtra -tasauskerros + PAROC Cortex One b -paksu tuulensuojaeriste tai
• PAROC eXtra -tasauskerros + PAROC eXtra -lämmöneristekerros + PAROC Cortex b tai PAROC Cortex pro b -tuulensuojaeriste.

Lämmöneristekerroksen alustaksi asennetaan tarvittaessa ohuella PAROC eXtra -eristeellä tehty tasausvillakerros. Mikäli alusta on tasainen voidaan lämmöneristekerros asentaa suoraan vanhan alustan päälle ilman tasausvillakerrosta.

Varsinainen lämmöneristekerros PAROC eXtra tai paksu tuulensuojaeristekerros PAROC Cortex One b asennetaan yleensä joko seinäkiinnikkeiden väliin tai vaihtoehtoisesti asentamalla kiinnike eristelevyn läpi kiinni taustaseinään. Lämmöneristeet tulee aina asentaa tiiviisti toisiaan ja kantavaa sisäkuorta vasten. Pehmeän lämmöneristekerroksen päälle asennetaan ohut tuulensuojaeriste esimerkiksi PAROC Cortex pro b. Päällekkäiset eristekerrokset asennetaan saumat limittäen. Eristekerros kiinnitetään alustaan eristekiinnikkeillä.

Tuulensuojaeristelevyjen ja rakenteellisten liitoskohtien väliset saumat teipataan rakenteen ilmatiiviyden varmistamiseksi mahdollisimman pian tuulensuojaeristeen asentamisen jälkeen PAROC Cortex-teipeillä (XST 022 ja XST 021).

Huom. Tuulensuojakerroksen tiiviys ja pinnoitteen pysyvyys tulee aina varmistaa kaikkien saumojen teippauksella. Mikäli tuulensuojaeristeiden saumoja ei pystytä teippaamaan heti eristeasennuksen yhteydessä, tulee pinnoitteen kiinnipysyvyys varmistaa käyttämällä levyn nurkissa erillisiä PAROC Pinnoitekiinnikkeitä (XFF 002).

Julkisivuverhous:

Julkisivuverhouksen kiinnitysalustana toimivat seinäkiinnikkeisiin asennetut metalliprofiilit. Julkisivuverhous asennetaan mahdollisimman pian eristeiden asennuksen jälkeenantamaan tarvittava sääsuoja sisäpuolisille rakennekerroksille. Metallirakenteiset julkisivujärjestelmät tarjoavat laajat mahdollisuudet erilaisten julkisivuverhousten toteuttamiseen. Suosituimpia julkisivupintoja ovat mm. tuulettuva levyrappaus, tiililaatta ja erilaiset rakennuslevyt sekä niiden yhdistelmät.

Lisälämmöneristyksen yhteydessä ikkunoiden asemaa julkisivussa saatetaan joutua siirtämään ulommas tai ikkunat voidaan vaihtaa kokonaan uusiin. On hyvä muistaa, että seinän rakennepaksuuden kasvattaminen vaikuttaa myös rakenneosien liittymiin.Joissakin tapauksissatämä voi johtaa esim. tarpeeseen muuttaa katon räystäsrakenteita.
