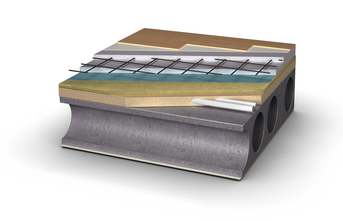

Tarpaukštinių perdangų grindys

Smūgio garsą izoliuojančios plokštės:

paroc SSB 1 : Smūgio garsą izoliuojanti plokštė, kurios gniuždymo įrąža esant 10% deformacijai σ₁₀ ≥ 20 kPa

Laikančioji konstrukcija

Garsą izoliuojančios perdangos laikančioji konstrukcija yra įrengiama iš surenkamų gelžbetonio plokščių arba iš monolitinio gelžbetonio. Surenkamos plokštės ant sienų /sijų turi būti remiamos paklojus išlyginamąjį cemento skiedinio sluoksnį. Plokščių galai ir sujungimai turi būti užtaisyti cemento skiediniu ar tinkamos frakcijos betonu. Gelžbetoninės monolitinės plokštės su laikančiais elementais jungiamos standžiai. Daugiau NTĮ-01-021:2024.

Biraus užpildo sluoksnis

Ant surenkamos ar monolitinės gelžbetoninės perdangos turi būti įrengiamas biraus užpildo sluoksnis. Dažniausiai tam naudojamas smėlis. Biraus užpildo storis turi būti toks, kad jame pasislėptų vamzdžiai, elektros ir kitų komunikacijų laidai, be ne mažesnis nei 40 mm.

Smūgio garso izoliacija

Smūgio garso izoliacija yra įrengiama iš 20-30 mm storio paroc SSB 1 plokščių. Plokštės yra suklojamos ant biraus užpildo sluoksnio. Jos turi glaudžiai priglusti viena prie kitos. Jos turi būti   perstumtos viena kitos atžvilgiu, vengiant 4 kampų sandūrų.  Vaikščiojimas plokštėmis leistinas tik tiek, kiek tai yra reikalinga viršuje esančiai konstrukcijai įrengti. Ant mineralinės vatos plokščių negalima sandėliuoti medžiagų, apkrauti įrengimais. Visu patalpos perimetru vertikaliai turi būti įrengtos iš paroc SSB 1 išpjautos juostos. Vertikalios juostos turi tęstis nuo gelžbetoninės perdangos viršaus iki išlyginamojo sluoksnio viršaus.

Skiriamasis sluoksnis

Ant smūgio garso izoliacijai naudojamų paroc SSB 1 plokščių yra įrengiamas skiriamasis sluoksnis, skirtas apsaugoti akmens vatos plokštes nuo galimo drėgmės ar skiedinio patekimo įrengiant viršutinį išlyginamąjį sluoksnį. Skiriamasis sluoksnis padeda išvengti galimo tiesioginio kontakto su komunikacijų vamzdynais bei su laikančiosiomis konstrukcijomis. Skiriamajam sluoksniui įrengti naudojamas betonavimo popierius arba ≥180 µm polietileno plėvelė. Skiriamojo sluoksnio siūles, priklausomai išlyginamojo sluoksnio medžiagų slankumo ir tankinimo būdo, reikia perdengti 100-200 mm.

Išlyginamasis sluoksnis

Išlyginamasis sluoksnis – tai armuotas betono ar skiedinio sluoksnis, kurio storis yra ne mažesnis nei 50 mm ir ne didesnis nei 80 mm. Jis yra įrengiamas ant vientiso, nepažeisto ir su perdengtomis siūlėmis skiriamojo sluoksnio.

Išlyginamasis sluoksnis yra galutinės grindų dangos pagrindas arba, tinkamai apdorotas, šis sluoksnis gali būti naudojamas ir kaip galutinė grindų danga.

Grindų danga

Grindų danga – parketas, keraminės plytelės ir pan. įrengiama ant išlyginamojo sluoksnio. Grindų danga yra įrengiama ant išlyginamojo sluoksnio tiesiai ar per klijų/ skiedinio sluoksnį ir visu perimetru negali liestis su sienomis bei išlyginamąjį sluoksnį kertančiais vamzdynais.
