Arbeidsanvisning Isolere med PAROC ZEROfix
PAROC ZEROfix er en kostnadseffektiv løsning for å skape et holdbart og energieffektivt klimaskall. Løsningen er basert på en innovativ festemetode med horisontale fasadeskruer, som tar vindlasten, samt vinklede fasadeskruer, som tar vertikal last fra fasaden.
2025-03-05
For å forenkle installasjonen og unngå eventuelle problemer har vi utarbeidet disse arbeidsanvisningene.
Når du følger disse rådene, får du et godt arbeidsmiljø.
Bruk verneutstyr for å unngå hudirritasjoner. Hold arbeidsklærne separat fra andre klær.
Bruk vernebriller hvis øynene dine er følsomme for støv. Dette er spesielt viktig når du arbeider med isolasjon over deg. Hvis du bruker kontaktlinser, bør du alltid bruke tettsittende vernebriller.
Bruk maske med støvfilter klasse P2 hvis det er betydelige mengder støv (for eksempel ved montering av løsullisolasjon).
God ventilasjon på arbeidsplassen er en god måte å holde støvnivået nede på.
Det må rengjøres slik at man unngår støvspredning. Anordninger for å samle opp mineralullrester må være lett tilgjengelige. Prøv alltid å samle opp restene umiddelbart. Det gjør det enklere å rengjøre, og man unngår unødige operasjoner.
Rom der mineralull håndteres, må rengjøres ofte, gjerne hver dag. Først og fremst skal det brukes støvsuger. Det er meget uegnet med soping og blåsing med trykkluft, siden det fører til at støvet virvles opp og spres.
For å slippe ubehag etter at arbeidsdagen er over, bør man vaske hele kroppen og skifte klær. Det er ulike meninger om hvordan man best kan fjerne fibre fra huden. Noen mener at såpe og vann er det beste, andre sverger til en kald dusj.
Utfør isoleringsarbeidet så tidlig som mulig i byggeprosessen, når det er god ventilasjon og tilkomst. Monter isolasjonen nøye, og sikre at det ikke finnes noen åpenrom mellom plater eller forbindelser. Isoleringsfunksjonen avhenger av god utfylling av rommet som skal isoleres. Det er spesielt viktig at isolasjonen ligger godt an mot konstruksjonens varme side. Gliper i isolasjonens varme side kan redusere isoleringsevnen, spesielt hvis slike gliper har kontakt med den kalde siden. Bruk formattilpassede plater. Unngå å bruke småbiter (≤ 200 mm) da dette øker risikoen for gliper. Overlapp skjøtene mellom isoleringslagene. Unngå å plassere fire hjørner sammen.
Isoleringen er et svært viktig produkt for bygningen og må håndteres svært varsomt slik at den ikke mister funksjonen. Oppbevaringen på arbeidsplassen frem til monteringstidspunktet må derfor planlegges nøye. Den helt forseglede plastemballasjen beskytter produktet mot midlertidige værpåkjenninger. Ved lengre tids oppbevaring utendørs skal isolasjonen dekkes til. Løse pakker stues slik at platene står på kant, og dekkes til. E-pack er et utmerket emballasjesystem som reduserer faren for skader på produktet og som tåler utendørs oppbevaring i opptil 8 uker. Hvis isolasjonen blir våt, må du åpne pakkene og tørke platene innendørs før de monteres i konstruksjonen. Monter aldri våt isolasjon. Hvis isolasjonen blir våt etter monteringen, bør den ikke bygges inn før den har tørket.
PAROC Steinull er lett å skjære og håndtere. Ved tilskjæring av plater brukes tilsiktet kniv og rett linjal eller skjærebord. Ved arbeid som krever mye skjæring er skjærebordet et utmerket hjelpemiddel som alltid gir rette vinkler. Skjærebordet kan raskt stilles om til ulike mål og vinkler. Skjærebord og sekkestativ og sekk for kapp gir de beste forutsetningene for et godt arbeidsmiljø under isoleringsarbeidet. Fleksible isolasjonsplater som skal monteres mellom bjelker og stendere, kappes med et overmål på 5–10 mm for å få en god ufylling uten gliper eller spalter. Overmålet er viktig for konstruksjonens funksjon både med tanke på varmeisolering og brann. Standardplatenes tykkelse er tilpasset normal stenderavstand og vanlige stendere. Bredden er derfor ulik på plater for trestenderkonstruksjoner og stålstenderkonstruksjoner.
Systemets utforming

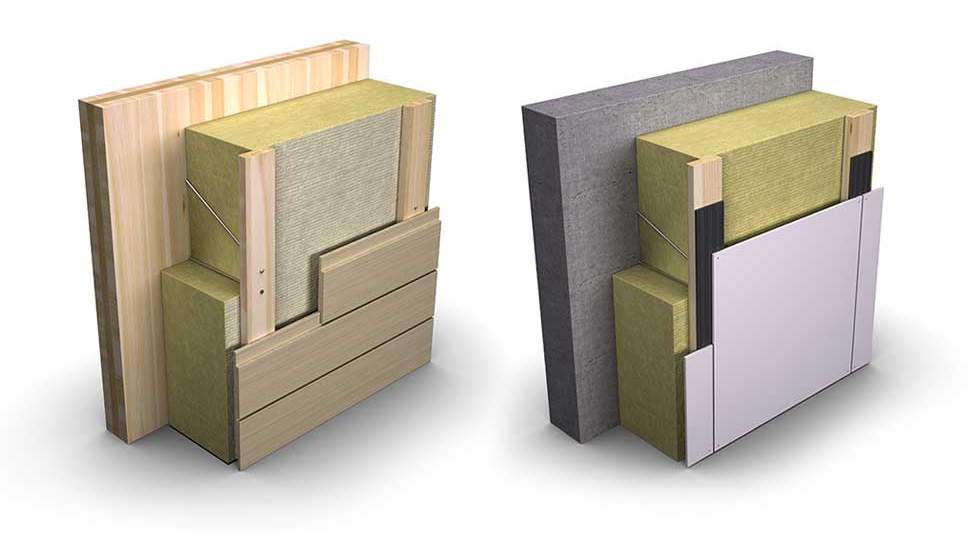

PAROC ZEROfix er en unik, selvbærende festemetode for utvendig isolering av yttervegger. Festemetoden består av horisontale fasadeskruer som tar vindlasten og vinklede fasadeskruer som tar vertikal last fra fasaden. Denne kombinasjonen gir en svært solid konstruksjon uten kuldebroer og bærer vekten av både isoleringen og den utvendige kledningen. Eksisterende trekonstruksjoner som utfyllingsvegger kan i noen tilfeller kreve et heldekkende lag av kryssfiner med en tykkelse på minst 30 mm for å gi et stabilt underlag for feste av fasadekledningen.
Materialet i PAROC Tento, Klimaplate ZERO består av et uorganisk materiale med en deklarert kritisk fuktighet på 95 % for langvarig eksponering. Materialet kan periodevis utsettes for vann uten at det forringes. Hvis isoleringen blir våt, må du tørke platene innendørs før de monteres i konstruksjonen. Monter aldri våt isolering. Hvis isoleringen blir våt etter monteringen, bør den ikke bygges inn før den har tørket. PAROC Tento, Klimaplate ZERO er kapillærbrytende og varmeisolerende, noe som betyr at bakenforliggende konstruksjoner blir varme og beskyttet mot både vann og høy relativ fuktighet. Konstruksjonen tilfredsstiller fuktsikkerhetskravene under stabile forhold, noe som kan dokumenteres både gjennom beregninger og erfaring fra tidligere konstruksjonsløsninger med utvendig isolering.
Situasjoner når fuktsikkerheten kontrolleres eller når konstruksjonsløsningen bør modifiseres og forbedres.
PAROC Tento, Klimaplate ZERO er klassifisert i Euroklasse A1, ubrennbart materiale, som er den høyeste klassen for byggematerialers brannegenskaper i konstruksjoner og installasjoner som er isolert.
De fleste vegger har en luftspalte plassert bak fasadelaget. Hensikten med dette gapet er å drenere fuktighet. Luftstrømmen, som normalt er rettet oppover, ledes inn gjennom åpninger i bunnen av veggen. Luften som varmes opp på vei opp absorberer fuktighet som så ledes ut gjennom åpninger i fasadens øvre kant.
PAROC Tento, Klimaplate ZERO er en stiv isolasjonsplate med lav luftpermeabilitet, ℓ = 30 x 10-6 m2/Pa s. Det kan forventes begrensede trykkforskjeller og luftbevegelser i luftspalten bak fasadekledningen og risikoen for at luftbevegelser påvirker isolasjonsfunksjonen er ubetydelig dersom luftspalten begrenses. I yttervegger isolert med Klimaplate ZERO anbefaler vi et åpningsareal for luftspalten på inntil 300 cm2/m.
I høyere bygninger hvor vindstyrker overstiger 20 m/s bør åpningsarealet for luftspalten begrenses til 100 cm2/m. Et alternativ til å begrense åpningsarealet er å bruke PAROC Cortex, Cortex pro i kombinasjon med Klimaplate ZERO eller å bruke Cortex One som ytre isolasjonslag. Overflatelaget til disse produktene har lav luftgjennomtrengelighet, L < 10 x 10-6 m3/m2 Pa s og lav damppermeabilitet Z = 0,10 m²hPa/mg.
Antall skruer, samt lengde og plassering, må bestemmes ut fra vindhastigheten på stedet, høyden på bygningen, type bakvegg og vekten av kledningsmaterialet. Beregningen utføres ved hjelp av vårt PAROC ZEROfix dimensjoneringsverktøy. Dersom strekkapasiteten til bakveggen ikke er kjent, må den bestemmes med minst 15 stk strekkprøver per fasadeflate.
Beregningen av dimensjonerende vindlastkapasitet består av følgende begrensninger. Designverktøyet velger og viser den laveste verdien som design vindlastkapasitet og indikerer designfeilmodus.
Beregningen av dimensjonerende vertikal lastkapasitet med hensyn til egenlasten tar hensyn til strekkkraften fra bakveggen og trykkkraften fra de horisontale fasadeskruene. Designverktøyet velger og viser den laveste verdien som den vertikale designlastkapasiteten og indikerer designfeilmodusen.
PAROC ZEROfix kan anvendes på alle typer bygninger i risikoklasse 1-6 i brannklasse 1, 2 og 3. Systemet kan brukes både i nye bygninger og i rehabiliteringsprosjekter. Anbefalte krav til aktuelle bakvegger er vist i tabell nedan. I bygninger i brannklasse 2 og 3 må PAROC ZEROfix Lekt, 36x98 mm i brannklasse B-s1,d0, i heltre med minste fasthetsklasse C24 benyttes. I bygninger i brannklasse 1 kan 36x98 mm lekt i heltre med minste fasthetsklasse C24 benyttes.
Anbefalte krav til aktuelle bakvegger for montasje av PAROC Tento, Klimaplate ZERO.
Bakvegg | krav |
|---|---|
Betong | Tykkelse ≥ 100 mm Trykkfasthetsklasse ≥ B25 |
Massiv tegl 1) | Tykkelse ≥ 100 mm |
OSB-plater | Tykkelse ≥ 30 mm Kvalitet OSB/3 i henhold til NS-EN 13986 |
Kryssfinerplater | Tykkelse ≥ 30 mm Kvalitet i henhold til NS-EN 636-2 |
Massivtre | Tykkelse ≥ 100 mm Ytterlameller i sortering min. C18 |
1) Ved innfesting mot bakvegg av tegl eller betong av ukjent kvalitet skal det foretas uttrekksprøving, inkl. statistiske beregninger av karakteristisk og dimensjonerende uttrekkskapasitet.
Antall skruer, lengd og plassering av skruer skal bestemmes på grunnlag av vindhastighet på stedet, bygningens høyde, type bakvegg og vekt av kledningsmaterialet. Festene prosjekteres i henhold til vårt beregningsprogram for PAROC ZEROfix som som du finner på vår hjemmeside. Hvis uttrekkskapasiteten for bakveggen ikke er kjent skal den bestemmes med 15 stk. uttrekkingsforsøk.
Det rekker normalt med tre horisontale fasadeskruer og en vinklet fasadeskrue per etasje og vertikal spikerlekt c/c 600 mm. Hvis antallet horisontale fasadeskruer økes, øker den dimensjonerende vindlastkapasiteten. Å øke antallet vinklede fasadeskruer øker den dimensjonerende vertikale lastekapasiteten.
Bruk av uttrekksverdier målt i laboratorium gir for usikre resultater til å kunne brukes ved en dimensjonering av tegl- og betongvegger av ukjent kvalitet, spesielt i forbindelse med tilleggsisolering. Ytelsen på underlaget kan variere, dels på grunn av kvalitet og dels på grunn av alder, og underlaget må derfor testes gjennom prøvetrekking. Antallet prøvetrekkinger avhenger av den aktuelle bygningen og tilstanden, og må være mange nok til at dimensjoneringen blir pålitelig. En rettesnor kan være minst 15 stk. per fasadeflate.
For å oppnå en sikker innfesting av fasadesystemet, må du følge beskrivelsen nedenfor.
Protokoll og tegning som viser plasseringen av prøvetrekkingene, arkiveres på byggeplassen.
Når testtegningen er fullført, kan beregning av skruelengde og dimensjonerende belastning utføres med vårt dimensjonsverktøy. Her må også resultatene fra testtegningsprotokollene legges inn og resultatene fra testtegningen må tas i betraktning ved beregning av dimensjonerende vind- og vertikal lastekapasitet.
Beregnede U-verdier for ytterveggkonstruksjoner med PAROC ZEROfix montert i ulike tykkelser, og på forskjellige typer bakvegger, er vist i tabell nedan. Ved beregning av U- verdiene i tabellen er det tatt hensyn til anblåsing mot mineralullplatene, som følge av at platene monteres uten vindsperre.
Bakvegg1) | Tykkelse PAROC Tento Klimaplate ZERO (mm) | U-verdi (W/m2K) | |
Luftet kledning, full åpning oppe og nede og ingen vindsperre ved hjørnene | Luftet kledning, 25 % åpning oppe og nede og vindsperre ved hjørnene, se fig. 3 | ||
150 mm homogen betong | 100 | 0,321 | 0,316 |
150 | 0,231 | 0,222 | |
200 | 0,184 | 0,172 | |
250 | 0,156 | 0,141 | |
300 | 0,139 | 0,120 | |
350 | 0,127 | 0,105 | |
100 mm massivtre (KL-tre) | 100 | 0,260 | 0,255 |
150 | 0,198 | 0,190 | |
200 | 0,163 | 0,152 | |
250 | 0,142 | 0,128 | |
300 | 0,128 | 0,110 | |
350 | 0,118 | 0,098 | |
150 mm massivtre (KL-tre) | 100 | 0,235 | 0,231 |
150 | 0,184 | 0,176 | |
200 | 0,154 | 0,144 | |
250 | 0,135 | 0,121 | |
300 | 0,122 | 0,106 | |
350 | 0,114 | 0,094 | |
98 mm bindingsverk av tre, isolert med 100 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,192 | 0,198 |
150 | 0,157 | 0,151 | |
200 | 0,135 | 0,126 | |
250 | 0,121 | 0,109 | |
148 mm bindingsverk av tre, isolert med 150 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,162 | 0,159 |
150 | 0,137 | 0,131 | |
200 | 0,120 | 0,112 | |
250 | 0,110 | 0,099 | |
198 mm bindingsverk av tre, isolert med 200 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,140 | 0,137 |
150 | 0,121 | 0,116 | |
200 | 0,109 | 0,101 | |
250 | 0,100 | 0,090 | |
198 + 48 mm bindingsverk, av tre isolert med totalt 250 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,120 | 0,118 |
150 | 0,107 | 0,102 | |
200 | 0,097 | 0,091 | |
250 | 0,091 | 0,082 | |
Bindingsverk av 200 mm l-profiler av tre og 48 mm påforing, isolert med totalt 250 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,114 | 0,111 |
150 | 0,101 | 0,097 | |
200 | 0,093 | 0,087 | |
250 | 0,087 | 0,078 | |
Bindingsverk av 300 mm l-profiler av tre og 48 mm påforing, isolert med totalt 350 mm mineralull med varmekonduktivitet 0,036 W/mK | 100 | 0,090 | 0,089 |
150 | 0,083 | 0,080 | |
200 | 0,078 | 0,072 | |
250 | 0,074 | 0,067 | |
Skallmurvegger med vanger av tegl, isolert med 100 mm isolasjon i hulrommet | 100 | 0,167 | 0,163 |
150 | 0,140 | 0,135 | |
200 | 0,123 | 0,115 | |
250 | 0,112 | 0,100 | |
1) For bindingsverk av tre er det forutsatt 48 mm stendere i avstand c/c 600 mm
Montering i yttervegger
Eksisterende bygning må kunne bære lasten fra isoleringen og fasadekledningen. Eventuelt vann som lekker inn bak fasadematerialet, skal avledes ved å montere en plate, membran eller tilsvarende over vinduer, dører og ved sokkel. Monter PAROC Tento Klimaplate ZERO ca. 10 mm over platen.

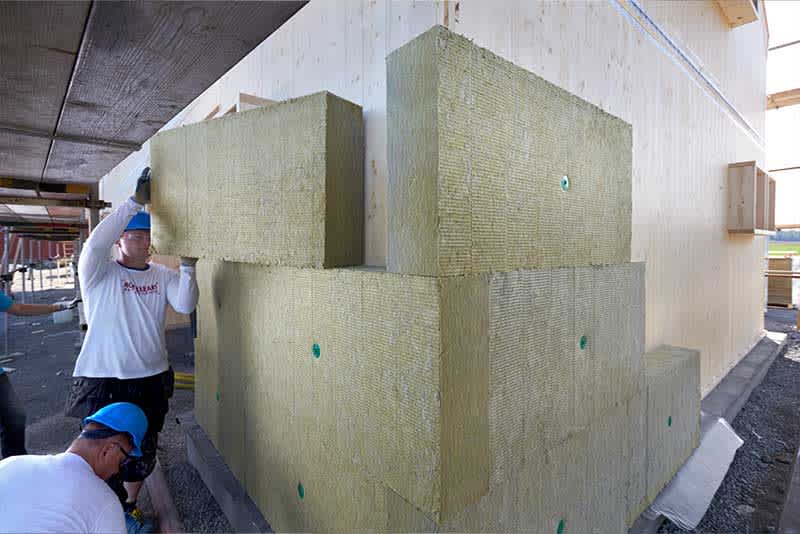

Begynn med å vatre opp og montere en støtte eller startlist i underkant på veggen. Monter PAROC Tento Klimaplate ZERO liggende med overlappende skjøter, og press fugene sammen slik at det ikke oppstår luftspalter. Isoleringen festes med isoleringsholdere som sitter på permanent. Forbruk min. 1 stk./plate. Isolasjonsholder SFS RP50/TI-T25-6,3 betong (XFM 007) må forhåndsbores med XFD 002 betongbor.
I områder spesielt utsatt for vind kan Klimaplate ZERO suppleres med et utvendig lag av PAROC Cortex, Cortex pro eller erstattes med Cortex One. For å få uavbrutt vindbeskyttelse for hele klimas kjernen anbefaler vi at alle skjøter og gjennomføringer teipes med Cortex tape. For vegghjørner og i finish rundt vinduer og dører kan den bredere Cortex hjørnetape brukes.

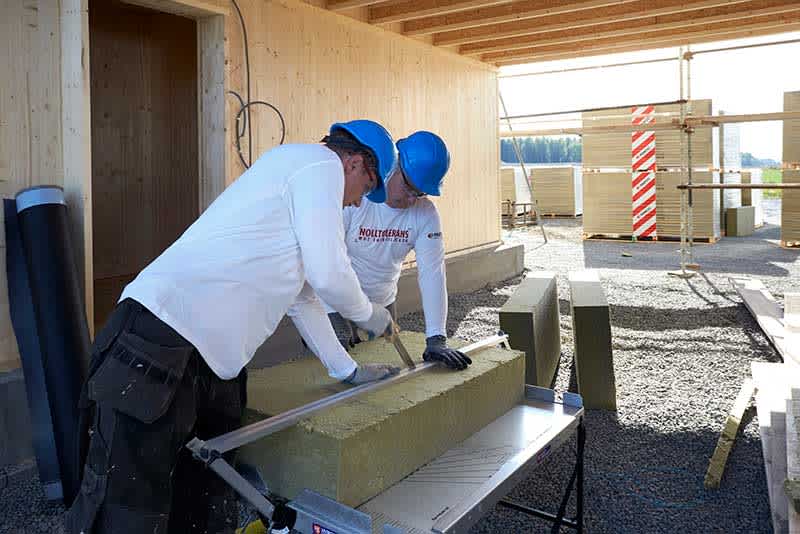

Ved formatering brukes et skjærebord for å sikre rette snitt og vinkler. Unngå å bruke småbiter (≤ 200 mm) da dette øker risikoen for gliper.
Når tilstrekkelig høyde er oppnådd, kan du begynne å montere vertikal PAROC ZEROfix Lekt (XRB 001) med c/c 600 mm. Fest en fasadeskrue i øvre og nedre kant, og bruk et vater for å få veggen rett. Den kan ikke justeres i etterkant.
Fasadeskrue HECO Topix Plus Therm, tre (XFS 006) skrus gjennom spikerlekten og inn i underliggende trekonstruksjon. Monteringen kan med fordel starte fra et hjørne. Suppler ved behov med flere horisontale fasadeskruer, og avslutt med vinklede fasadeskruer med start i overkant. Anbefalt minimum innskruelengde for Fasadskrue HECO Topix Plus Therm, tre (XFS 006) er 48 mm.
De vinklede fasadeskruene skal alltid plasseres sammen med en horisontal fasadeskrue, 100 mm over den horisontale. Spikerlekten trenger ikke ligge helt an mot isoleringen, da den vertikale lasten tas opp via den vinklede fasadeskruen. Det betyr at man kan justere for mindre ujevnheter i bakenforliggende vegg.
For underlag av betong og tegl, bruk Fasadeskrue HECO Multi Monti, betong (XFS 004) som først forboret med PAROC Betongbor L 6.3 (XFD 001) med en diameter på 6,3 mm gjennomgående spikerlist, isolasjon og inn i underlaget til tilstrekkelig dybde, minimum 40 mm. Fordi den samme skruen noen ganger kan brukes som horisontalt og vinklet, ulike boredybder kreves. Betongskruene trukket med tappemaskin/muttertrekker med en anbefalt dreiemoment på maks. 100 Nm.
Ved montering på bakvegg av bygningsplater av kryssfiner eller OSB må disse ha vært beskyttet mot nedbør og være tørre når PAROC Tento, Klimaplate ZERO monteres.

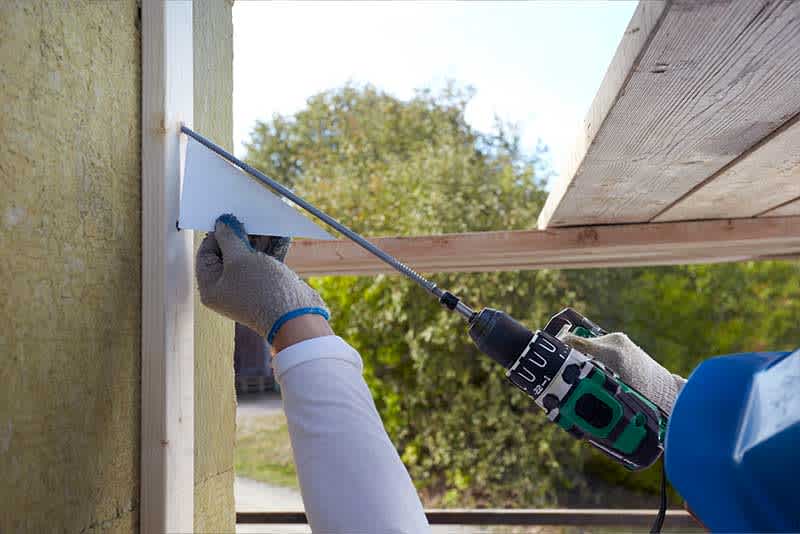

Bruk en vinkel som gir en innfesting med minst 30 grader for Fasadeskrue HECO Topix Plus Therm, tre (XFS 006). For Fasadeskrue HEOC Multi Monti, betong (XFS 004) gjelder 20 grader.
For at fasadekledningen skal få en sikker innfesting, monteres en gjennomgående stender eller en vindus-/dørkarm rund vinduer og dører på fasaden.
PAROC Tento, Klimaplate ZERO monteres med overlapp i hjørner. Spikerlekten monteres trukket inn fra hjørnene (anbefaling er isolasjonstykkelse + 50 mm) i den underliggende konstruksjonen. Hvis det brukes liggende ytterpanel, kan to sammenføyde spikerlekter limes eller festes midlertidig mot isoleringen for å stabilisere hjørnet. Leverandører av kledningsplater har ofte løsninger med hjørneprofiler som monteres i henhold til deres anvisninger.
Utvendig kledning skal være uten åpne skjøter og helt tett mot inndrev av slagregn over hele fasaden. Festemidler til utvendig kledning skal ha korrosjonsbeskyttelse tilsvarende varmforsinket, rustfritt eller syrefast stål. Hvis det benyttes trekleding med hygroskopisk brannimpregnering må det etableres en migrasjonssperre mellom kledningen og spikerlekta.
Ved bruk av PAROC Tento, Klimaplate ZERO skal det i hvert enkelt prosjekt vurderes og prosjekteres i forhold til krav om brannegenskaper til fasaden. I bygninger i brannklasse 2 og 3 må PAROC ZEROfix Lekt (XRB 001) lekter benyttes.
Montering i himling
Løsningen kan også brukes i himling ved montering fra undersiden. Kontroller underlagets bæreevne og utfør en uttrekksprøve hvis underlaget ikke er kjent. Hvis løsningen utsettes for høyt trykk og sugekrefter i passasjer der vindhastigheten akselererer lokalt, monteres neglelisten i forventet vindretning og vinklede fasadeskruer monteres vekselvis som vist nedenfor for å absorbere denne kraften. De vinklede fasadeskruene er plassert 100 mm på hver side av en horisontal fasadeskrue.
Dimensjonsverktøyet for PAROC ZEROfix kan brukes, og resultatene for Horisontal fasadeskrue indikerer kapasiteten begrenset av strekkfastheten til fasadeskruen, i underlaget og lekten ved spesifisert c / c-avstand mellom fasadeskruene L1. Installer isolasjonen med forskjøvede skjøter og bruk isolasjonsholder SFS RP50/BS-4,8 tre (XFM 006) for underlag av tre og SFS RP50/TI-T25-6,3 betong (XFM 007) for betong. Anbefalt minimum innskruelengde fasadeskrue HECO Topix Plus Therm, tre (XFS 006) er 48 mm.
Forbor i betong med XFD 002 Betongbor. Vi anbefaler minimum 2 fester per isolasjonsplate 1200x600 mm i himlingen. Isolasjonen vil også understøttes av en lekte som vi anbefaler monteres med c / c 600 mm. Fasadeskrue HECO Multi Monti, betong (XFS 004) for betong forbores først med XFD 001 Betongbor med en diameter på 6,3 mm gjennom lekten, isolasjon og inn i underlaget. Minimum boredybde 40 mm ved innstilt dybde 35 mm, som er minimum.
