Tiiliverhotut rakenteet

Tiiliverhousta voidaan käyttää monenlaisten kantavien rakenteiden yhteydessä. Toisin kuin muissa tuulettuvissa julkisivurakenteissa, tiilijulkisivujen tuuletusvälin ja -aukkojen mitoitus perustuu pääasiassa tiiliverhoilun suureen kosteudensitomiskykyyn ja sen vaikutukseen ympäröiviin rakenteisiin. Koska useimmat julkisivuverhousmateriaalit ovat melko ohuita, ne kuivuvat yleensä nopeasti. Paksu ja huokoinen tiilijulkisivu voi sen sijaan imeä itseensä paljon kosteutta muuttuvissa sääolosuhteissa. Tiiliverhouksen suuri kosteuskuorma lisää julkisivuverhouksen kuivumisaikaa ja taustalla olevan tuuletusvälin kosteuspitoisuutta. Tästä syystä tuuletusvälin ilmavirta tulee saada riittävän tehokkaaksi tuuletusaukotuksen huolellisella suunnittelulla, jotta ylimääräinen kosteus saadaan johdettua pois rakenteesta.

Tuuletusvälin ja -aukkojen mitoitustaulukko löytyy täältä.

Kantava rakenne (betonia), 150 mm

Lämmöneristys 180-250 mm:

Yksikerroksinen eristeratkaisu: PAROC Cortex One b
Kaksikerroksinen eristeratkaisu: PAROC eXtra tai eXtra pro + PAROC Cortex b tai Cortex pro b
Saumojen teippaus: PAROC Cortex-teippi (XST 022) ja ulkokulmien tiivistys PAROC Cortex-kulmateippi (XST 021)

Tuuletusväli:

≥ 30 mm 1-2 -kerroksiset rakennukset
≥ 35-50 mm yli 2-kerroksiset rakennukset

Tiilijulkisivu 130 mm, kiinnitetty kantavaan rakenteeseen tiilisiteillä.

Seinärakenne mitoitetaan tarvittaessa paloluokalle R(EI)30 tai R(EI)60.

R_w60 dB / R_w + C 58 dB / R_w + C_tr 52 dB

Tuulettuva julkisivu PAROC Cortex One b kivivillaeriste ja tiiliverhous

Kivirakenteiset tiiliverhotut seinät

Lämmöneristekerros asennetaan kivirakenteisen seinän ulkopintaan. Kaksikerroksisessa eristeratkaisussa asennetaan kantavan rakenteen ulkopintaan ensin paksumpi pehmeä eristekerros (esimerkiksi PAROC eXtra) kantavaa seinärakennetta vasten, jonka päälle asennetaan ohuempi tuulensuojaeriste (esimerkiksi PAROC Cortex pro b). Eristekerrokset asennetaan limitetysti päällekkäin. Yksikerroksisessa eristysratkaisussa koko lämmöneriste- ja tuulensuojakerros toteutetaan yhdellä paksulla PAROC Cortex One b -tuulensuojaeristekerroksella. Asennus voidaan toteuttaa joko työmaalla tai betonielementtitehtaalla. Ks. lisätietoja elementtitehtaalla asennettavasta eristysratkaisusta. Tuulensuojaeristelevyjen ja rakenteellisten liitoskohtien väliset saumat teipataan rakenteen täydellisen ilmatiiviyden varmistamiseksi.

Tiiliverhous tuetaan kantavaan seinärakenteeseen tiilisiteillä eristekerroksen läpi. U-arvoa laskettaessa on otettava huomioon tiilisiteistä muodostuvat kylmäsillat.

VTT:n tutkimuksen ja sen tulosten perusteella on suositeltavaa välttää korkeita ikkunattomia tiiliverhottuja julkisivurakenteita, sillä riittävän tuuletuksen varmistaminen voi olla niissä hankalaa. Ikkuna-aukkojen detaljoinnin hyödyntäminen osana tuuletusaukotusta parantaa huomattavasti tiiliverhouksen taustan tuuletusta ilmankierron tehostuessa. Ohuemmat julkisivutiilet tai vettä hylkivä muurauksen pintakäsittely parantavat tiiliverhotun rakenteen kosteusteknistä toimintaa.

Tiiliverhottujen betonirakenteisten kerrostalojen puisten apukarmien yläosa suojataan asennusaikaiselta kosteudelta hengittävällä Tyvek-kankaalla. Apukarmin päälle asennettava vettä hylkivä, mutta vesihöyryä läpäisevä kangas, suojaa puurakennetta valuvalta vedeltä ja mahdollistaa materiaaleihin sitoutuneen rakennuskosteuden kuivumisen. Kosteuden siirtyminen tuoreesta betonista puiseen apukarmiin estetään apukarmin ja betoniseinän väliin asennettavalla bitumikaistaleella.

Edellä mainitun suojausratkaisun lisäksi puinen apukarmi tulee eristää ulkoapäin n. 50 mm paksulla tuulensuojaeristekerroksella. Eriste pitää apukarmin lämpötilan ulkolämpötilaa korkeampana ja parantaa siten puurakenteen kosteusteknistä toimintaa eri vuodenaikoina.

U-arvot eri eristepaksuuksille

Yksikerroksinen eristeratkaisu

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Cortex One b	120	180	205	220
U-arvo, W/m²K	0,25	0,17	0,15	0,14

Kaksikerroksinen eristeratkaisu

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Cortex b	30	-	30	30	-	-	-
PAROC Cortex pro b	-	40	-	-	50	55	50
PAROC eXtra	100	150	-	175	175	175	200
PAROC eXtra pro	-	-	150	-	-	-	-
U-arvo, W/m²K	0,25	0,17	0,17	0,16	0,15	0,14	0,13

Laskentaparametrit (laskenta EN ISO 6946 standardin mukaan)

Betoni, sisäkuori 150 mm: λ_U = 2,5 W/mK, d = 150 mm, R = 0,060 m²K/W

PAROC Cortex One b: λ_U = 0,033 W/mK

PAROC eXtra: λ_U = 0,036 W/mK

PAROC eXtra pro: λ_U = 0,033 W/mK

PAROC Cortex b: λ_U = 0,033 W/mK

PAROC Cortex pro b: λ_U = 0,032 W/mK

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,13 m²K/W

U-arvoa korjaavat tekijät:

ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0
ΔU_f = Mekaanisten kiinnikkeiden korjauskerroin. Tiilisiteet Ø 4 mm, 4-6 kpl/m², λ_U = 17 W/mK (< 3 %)

Puurakenteiset tiiliverhotut seinät

Hyvin tuuletettua tiiliverhoilua voidaan käyttää myös puurakenteissa. Korkeammissa puurunkoisissa rakennuksissa, joissa on tiilijulkisivu, on suositeltavaa tehostaa tuuletusraon ilmavirtausta toteuttamalla tuuletusaukot myös ikkuna-aukotusten detaljeihin.

Sisäverhous: kipsilevy, 13 mm

Koolaus, k600 / PAROC pehmeä lämmöneriste, 50 mm

(Tarvittaessa puurakenteen sisäpuolinen suojaverhous vaatimustason mukaan, esim. puukerrostaloissa K₂10 tai K₂30 (esim. soveltuva kipsilevy), pientaloissa ei suojaamisvaadetta.)

Höyrynsulku: PAROC Höyrynsulku 020 (XMV 020), saumojen tiivistys soveltuvalla höyrynsulkuteipillä

Puurunko (C24), k600 / PAROC pehmeä lämmöneriste, 125-200 mm

(Tarvittaessa puurakenteen ulkopuolinen suojaverhous vaatimustason mukaan, esim. puukerrostaloissa K₂10, pientaloissa ei suojaamisvaadetta.)

Tuulensuojaeristys:

PAROC Cortex pro b tai PAROC Cortex b kiinnitettynä PAROC Aluslevyillä (XFW 003) ja sinkityillä nauloilla tai ruuveilla.
Saumojen teippaus: PAROC Cortex-teippi (XST 022) ja ulkokulmien tiivistys PAROC Cortex-kulmateippi (XST 021)

Tuuletusväli: ≥ 40 mm tuuletusväli

Tiilijulkisivu 130 mm, kiinnitettynä runkotolppiin kohteeseen soveltuvilla tiilisiteillä.

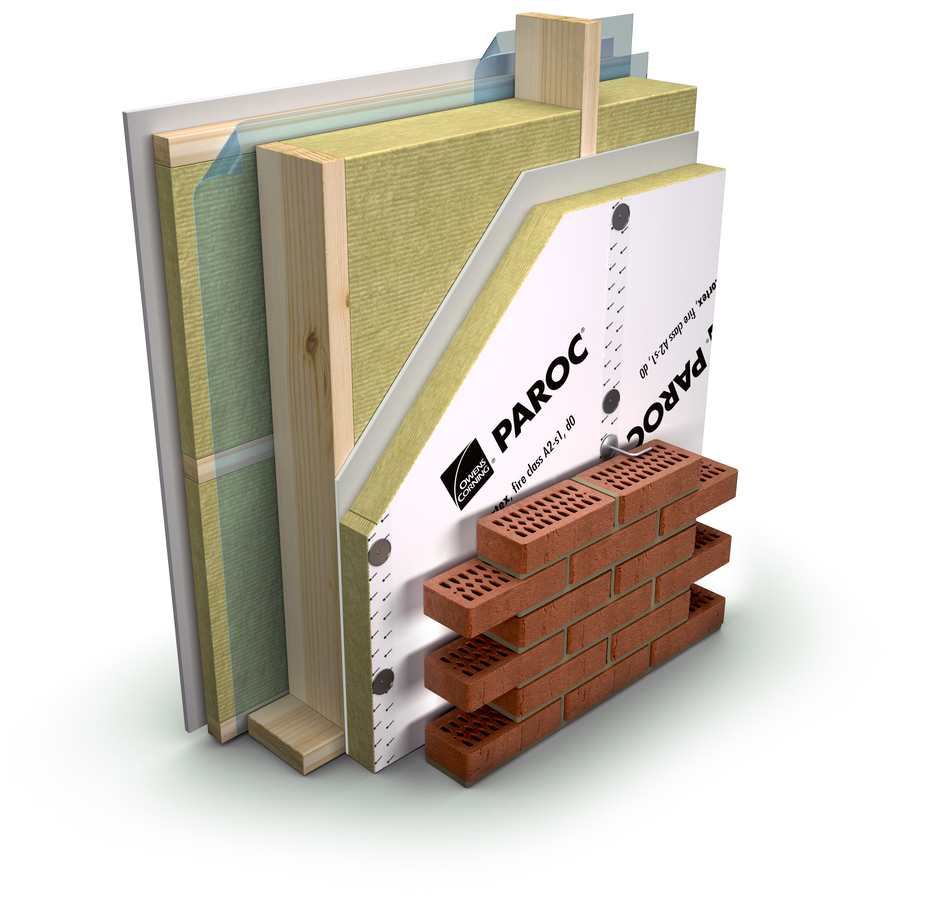

Puurakenteinen tiiliverhottu tuulettuva julkisivu eristeenä PAROC Cortex

REI 60

Rw 57 dB / Rw + C 55 dB / Rw + Ctr 51 dB

(eristeinä: PAROC eXtra 175 mm + PAROC Cortex pro b 40 mm)

Pehmeäksi lämmöneristeeksi soveltuvat tuotteet:

PAROC eXtra: soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää lämmöneristettä.

PAROC eXtra pro: tehokkaampi ja muita pehmeitä lämmöneristeitä jäykempi levyeriste, jolla pienempi ilmanläpäisevyys; soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää energiatehokkaampaa vaihtoehtoa.

Tuulensuojaeristeeksi soveltuvat tuotteet:

PAROC Cortex b: 30 mm eristepaksuus (b= musta), lambda 0.033 W/mK

PAROC Cortex pro b: 40, 50 ja 70 mm eristepaksuudet (b = musta), lambda 0.032 W/mK

U-arvot eri eristepaksuuksille:

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC eXtra (pystykoolaus)	-	50	50	-	-	50	50	50
PAROC eXtra (puurunko)	100	150	125	175	-	175	175	200
PAROC eXtra pro (puurunko)	-	-	-	-	150	-	-	-
PAROC Cortex pro b	40		40	40	50	40	55	55
PAROC Cortex b	-	30	-	-	-	-	-	-
U-arvo, W/m² K	0,25	0,17	0,17	0,17	0,17	0,14	0,13	0,12

Laskentaparametrit (laskenta standardin EN ISO 6946 mukaan)

Höyrynsulku: λ_U = 0,33 W/mK, d = 0,25 mm, R = 0,001 m²K/W

Kipsilevy: λ_U = 0,25 W/mK, d = 13 mm, R = 0,052 m²K/W

PAROC eXtra: λ_U = 0,036 W/mK

PAROC eXtra pro: λ_U = 0,033 W/mK

PAROC Cortex b: λ_U = 0,033 W/mK

PAROC Cortex pro b: λ_U = 0,032 W/mK

Puu: λ_U = 0,12 W/mK

Puurunko/koolaus: 50 x 50-200 mm, k600

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,13 m²K/W

U-arvoa korjaavat tekijät:

ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0
ΔU_f = Mekaanisten kiinnikkeiden vaikutus/korjaus rakenteen U-arvoon on alle 3 %, jolloin korjauksia ei huomioida
Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

CAD-Kuvat

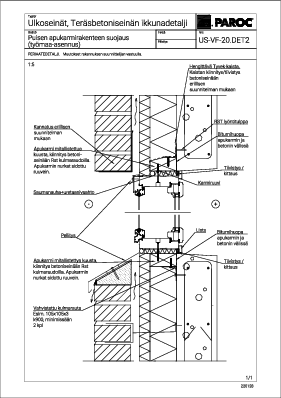

Puisen apukarmirakenteen suojaus, työmaa-asennus (US-VF-20-DET2)

PDF DWG

Ulkoseinät, Tuulettuvat julkisivut, Teräsbetoniseinä tiiliverhouksella, Kaksikerroksinen eristeratkaisu (US-VF-20.02)

Tuotteet PAROC Cortex b, PAROC eXtra, PAROC eXtra F, PAROC eXtra pro, PAROC Cortex pro bÄäniluokka (Rw) 60U-arvo (W/m²K) 0,13Paloluokka REI 60

PDF DWG

Ulkoseinät, Tuulettuvat julkisivut, Teräsbetoniseinä tiiliverhouksella, Yksikerroksinen eristeratkaisu (US-VF-20.03)

Tuotteet PAROC Cortex One bÄäniluokka (Rw) 60U-arvo (W/m²K) 0,14Paloluokka REI 60

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin
