Konsole i łączniki w fasadach wentylowanych: ukryta droga, którą ucieka ciepło

W przypadku fasad wentylowanych, konsole ścienne i łączniki izolacji z jednej strony są niezbędne z punktu widzenia konstrukcji, z drugiej – penetrują warstwę izolacji, tworząc niepożądane mostki termiczne. Jeśli ich wpływ zostanie pominięty na etapie projektowania i budowy, oczekiwana poprawa efektywności energetycznej zostanie ograniczona, jako że metal przewodzi ciepło wielokrotnie skuteczniej, niż izolacja. W praktyce objawia się to jako dodatkowe straty ciepła, które należy uwzględnić poprzez zwiększenie grubości izolacji lub wybór rozwiązania montażowego o lepszych parametrach termicznych – z tego powodu konsole ścienne należy traktować jako część systemu izolacji, a nie samodzielne elementy mocujące. Właściwy wybór konsoli może zmniejszyć wymaganą grubość izolacji i przynieść oszczędności, zarówno w energii, jak i materiałach.

W poprzednich artykułach omówiliśmy już projektowanie szczeliny wentylacyjnej (1), a także wpływ przepływu powietrza na właściwości termiczne konstrukcji fasady (2). W tej części skupimy się na czynniku, który często bywa bagatelizowany lub wręcz całkowicie pomijany w obliczeniach cieplnych: konsolach ściennych i elementach złącznych przechodzących przez warstwę izolacji oraz na mostkach termicznych, które się przez to tworzą.

Dlaczego konsole i łączniki mogą mieć tak duży wpływ na parametry termiczne ściany?

W przypadku wielu inwestycji, projektowanie fasad rozpoczyna się od wyboru okładziny, a następnie doboru podkonstrukcji, która przeniesie jej obciążenia na szkielet nośny i izolację. W fasadzie wentylowanej, konsole ścienne utrzymują warstwę wykończeniową i określają jej dystans względem właściwej konstrukcji, tworząc przestrzeń dla izolacji oraz niezbędnej szczeliny wentylacyjnej. W kontekście termiki budowlanej, warstwa ta nie jest jednorodna, ponieważ metalowe konsole i łączniki przenikają przez izolację – w liczbie zależnej od obciążenia wiatrem, ciężaru okładziny czy zakładanej efektywności energetycznej budynku. Każdy element penetrujący warstwę izolacji działa jak liniowy mostek termiczny: ścieżka, która przewodzi ciepło szybciej, niż otaczający ją, ocieplony obszar. Przy setkach elementów złącznych, skumulowany efekt może znacznie obniżyć rzeczywiste parametry termiczne konstrukcji.

Jak konsole ścienne zwiększają straty ciepła w praktyce?

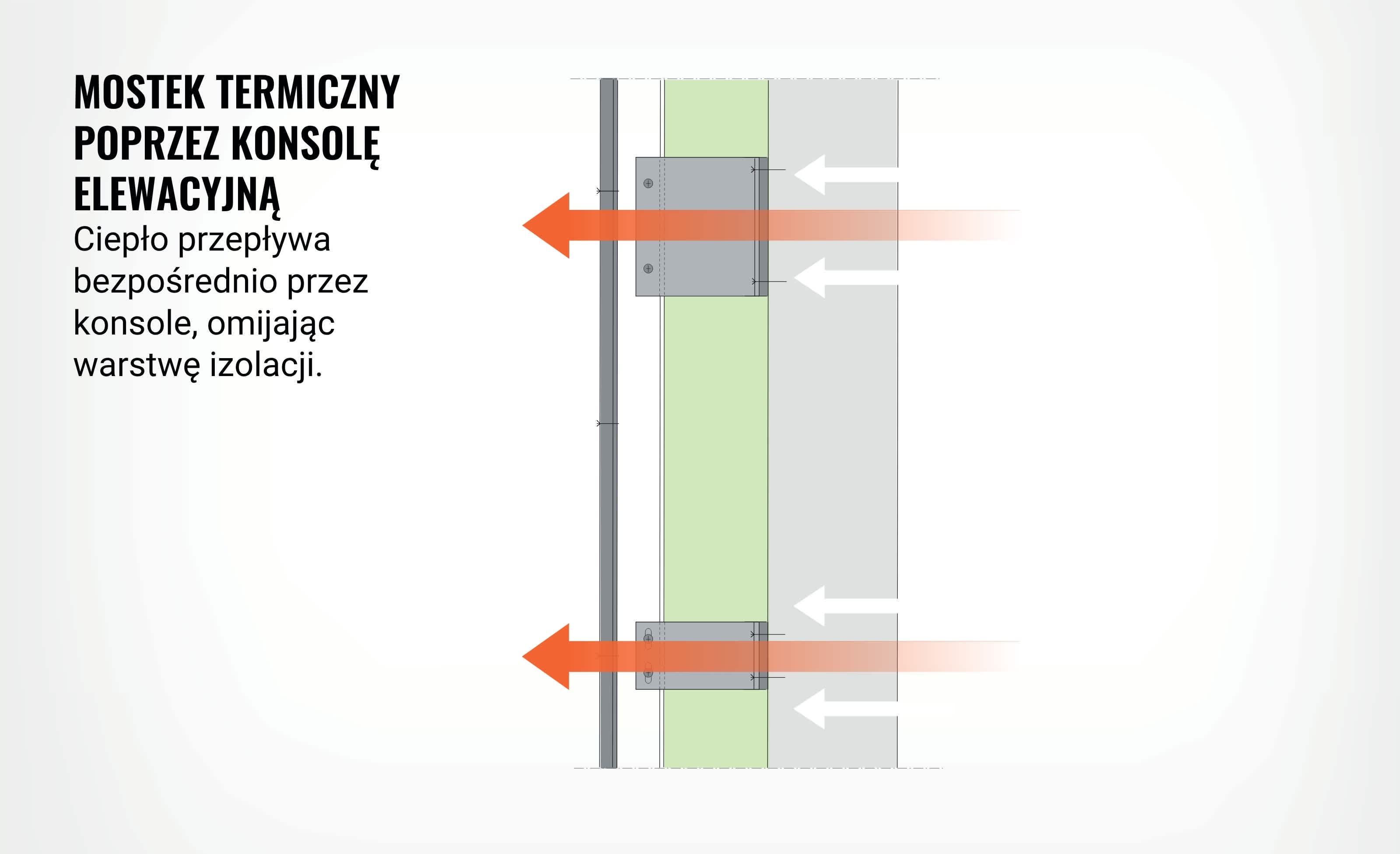

Wpływ konsol ściennych uwydatnia się najbardziej w postaci dodatkowych strat energii. Zamiast przepływu ciepła tylko przez zaizolowany obszar (jak mogą to zakładać uproszczone obliczenia), część energii „ucieka” z ogrzewanych wnętrz poprzez metalowe konsole i łączniki. Można to nazwać swoistym „zwarciem” w systemie izolacji, które zwiększa całkowity transfer ciepła. I nie jest to żaden odosobniony przypadek, lecz powszechnie występujące zjawisko, które wynika wprost ze specyfiki mocowania fasad wentylowanych do konstrukcji nośnej.

Wpływ pojedynczej konsoli może wydawać się mało istotny, jednak w praktyce w fasadzie z reguły znajdują się setki elementów złącznych o różnych rozmiarach. Efekt ten niestety kumuluje się: mostki termiczne tworzą siatkę słabych punktów, które mogą obniżać charakterystykę energetyczną całego budynku, co w dużym stopniu wyjaśnia różnice pomiędzy obliczoną (wyidealizowaną), a oczekiwaną wydajnością.

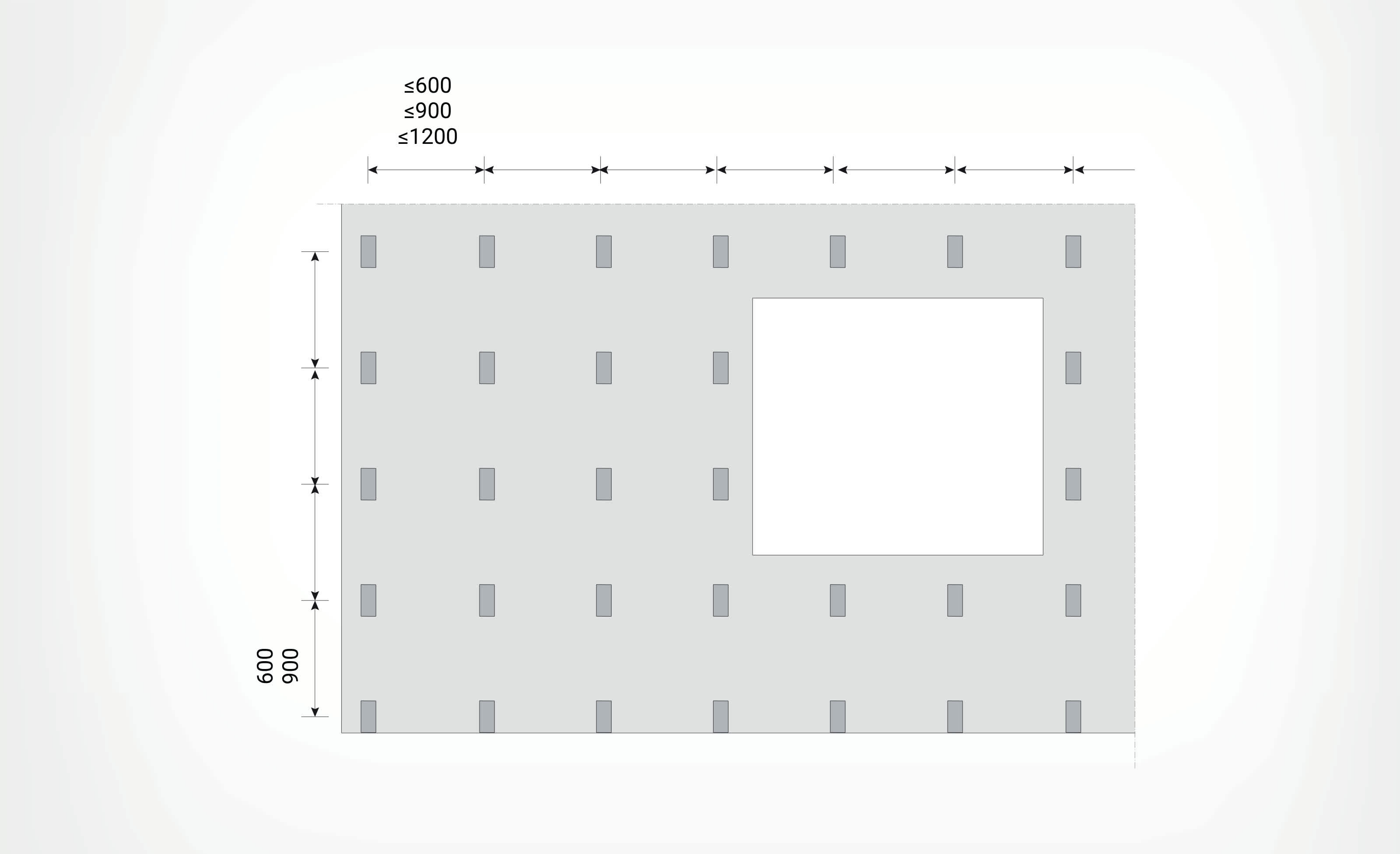

Intensywność mostków termicznych zależy od materiału łączników (konkretnie: jego przewodności cieplnej), geometrii (pola przekroju poprzecznego, długości, powierzchni styku) oraz ich liczby i rozstawu. Straty można skompensować poprzez zwiększenie grubości izolacji, jednak generuje to dodatkowe koszty, a także może zwiększyć wymagania względem wymiarów i nośności konsol. Efektywniejszą strategią jest więc redukcja mostka termicznego w samym systemie mocowania – na przykład poprzez zastosowanie przekładki termicznej (izolatora) lub materiału o niższej przewodności cieplnej.

Ponieważ przewodność cieplna znacznie różni się w zależności od materiału, ta sama konstrukcja fasady może funkcjonować bardzo różnie w zależności od tego, czy konsole są wykonane na przykład z aluminium, czy ze stali nierdzewnej, lub czy zastosowano rozwiązanie z przekładkami termicznymi. Im więcej elementów złącznych wymaga fasada, tym bardziej na znaczeniu zyskuje wybór odpowiedniego materiału.

Współczynnik U: kiedy obliczenia spotykają się z rzeczywistością

Współczynnik U (W/m²K) określa przenikalność cieplną konkretnego elementu budynku, tj. ile ciepła (energii) przenika przez przegrodę o jednostkowym polu powierzchni w jednostce czasu, przy założeniu, że różnica temperatur między dwiema stronami przegrody wynosi jeden stopień (kelwin lub stopień Celsjusza). Im niższy współczynnik U, tym większa efektywność izolacji i mniejsze straty ciepła.

Współczynniki U są często obliczane przy założeniu ciągłej, jednorodnej warstwy izolacyjnej. Konsole ścienne i łączniki przenikające przez izolację tworzą w fasadach wentylowanych punktowe mostki termiczne. Ich wpływ musi zostać uwzględniony poprzez odpowiednie korekty ΔU (wzrost przenikalności cieplnej). W praktyce, ΔU zwiększa „efektywny” współczynnik U fasady w porównaniu do wartości opartej wyłącznie na grubości izolacji.

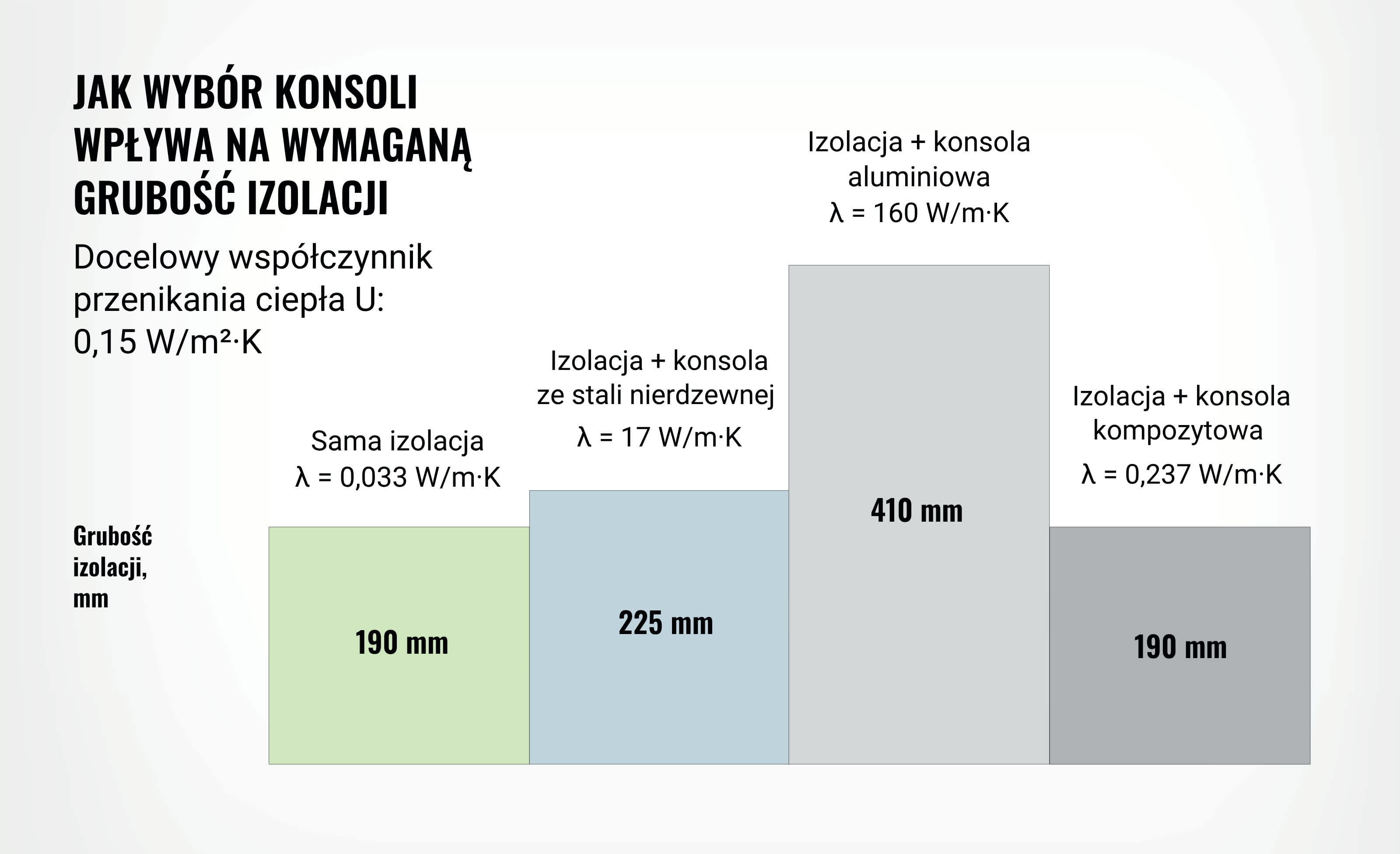

Skalę tego zjawiska obrazuje uproszczony przykład: bez znaczących mostków termicznych, docelowy współczynnik U dla ściany wynoszący 0,15 W/m²K można osiągnąć przy zastosowaniu warstwy izolacji o grubości około 190 mm. Gdy uwzględni się konsole ścienne i wynikające z nich ΔU, osiągnięcie tego samego celu może wymagać ponad 410 mm ocieplenia. Ta różnica może wynikać wyłącznie z materiału i konstrukcji konsoli. W przypadku konsol aluminiowych o wysokiej przewodności cieplnej, wymagana kompensacja może stać się tak duża, że standardowe długości konsol nie utrzymają zwiększonej grubości izolacji. Z punktu widzenia charakterystyki energetycznej preferowane są często konsole z przekładkami termicznymi lub konsole ze stali nierdzewnej, ponieważ generowany przez nie wpływ mostków termicznych jest zazwyczaj mniejszy, niż w przypadku aluminium.

Przewodność cieplna konsoli uwypukla kluczowe pytanie projektowe: w jaki sposób zaprojektować system mocowania, aby spełniał zarówno narzucone obciążenia konstrukcyjne (wynikające m.in. z działania wiatru czy ciężaru własnego), jak i wymagania termiczne – bez nadmiernego zwiększania grubości izolacji?

Konsole ścienne jako element efektywnego rozwiązania fasadowego

Wniosek jest prosty: jeśli celem jest optymalizacja charakterystyki energetycznej konstrukcji, konsole ścienne należy traktować jako integralną część systemu izolacji i uwzględniać w obliczeniach cieplnych, ponieważ to one determinują korektę ΔU, a tym samym wymaganą grubość izolacji przy dążeniu do określonego współczynnika U. Wymaga to zmiany myślenia w projektowaniu od poziomu komponentów do całego systemu, w ramach którego aspekty termiczne, konstrukcyjne i montażowe uwzględnia się wspólnie.

– Efektywne projektowanie zasadniczo sprowadza się do kwestii optymalizacji: zapewnienia integralności mechanicznej przy jednoczesnym zrównoważeniu efektywności energetycznej z całkowitą grubością ściany. Ostatecznie najlepsze rozwiązanie to takie, które pozwala ograniczyć koszty przez cały cykl życia obiektu, jednocześnie nie wymuszając kompromisów w kwestii wizji architektonicznej. Dlatego też parametrów fasady nie da się zoptymalizować, rozpatrując poszczególne elementy z osobna – dodaje Alex Lalla.

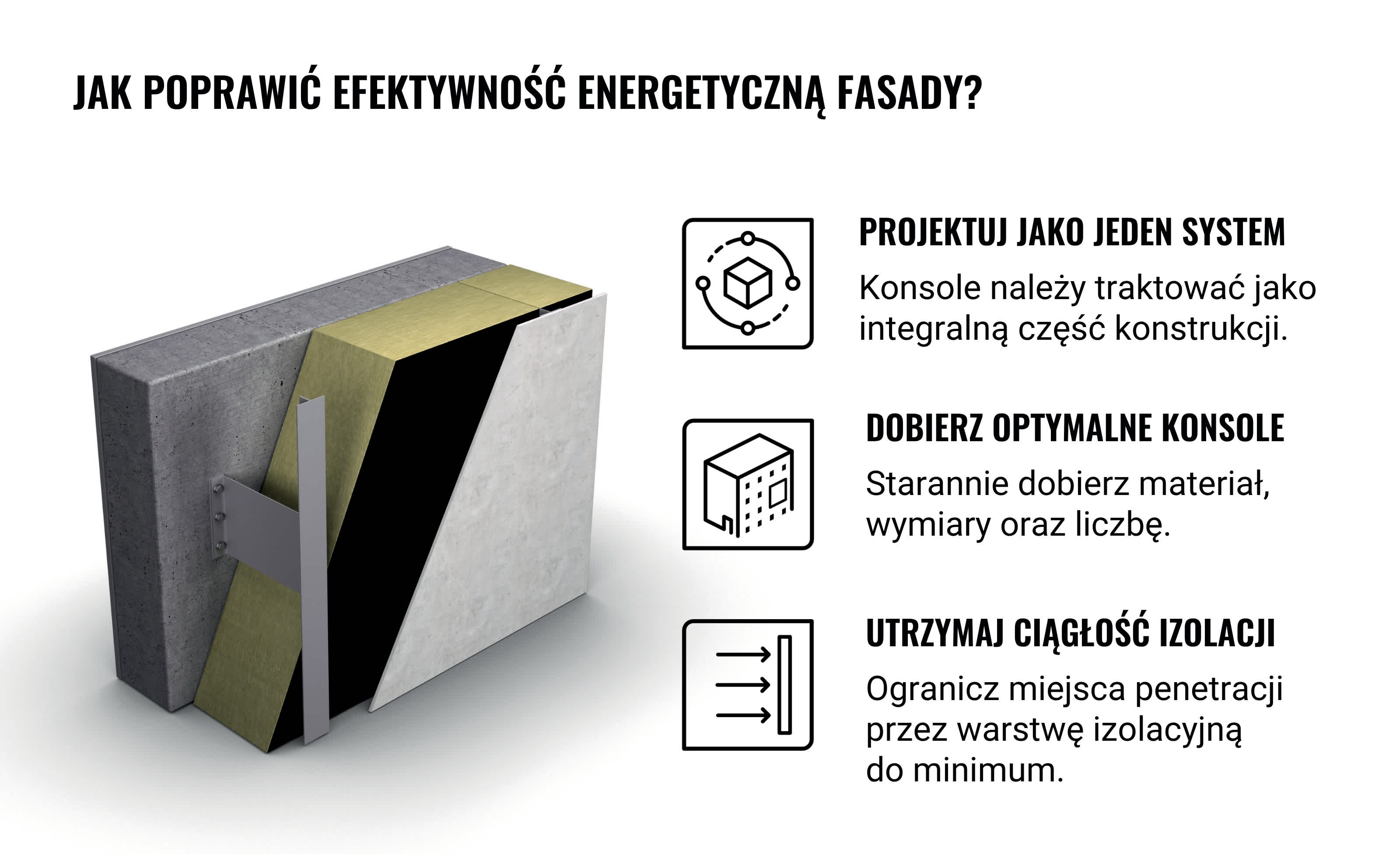

W praktyce, skutecznym podejściem jest optymalizacja konsol jako części całego systemu fasadowego: redukcja mostków termicznych (materiał o niskiej lambdzie, przekładka termiczna), zmniejszenie liczby łączników (na ile jest to konstrukcyjnie wykonalne) oraz upewnienie się, że poprawki do obliczeń cieplnych (ΔU) są zgodne z planowanym układem elementów złącznych.

Podsumowanie: od założeń projektowych po wymierne wyniki

Zniwelowanie różnicy pomiędzy obliczonymi, a rzeczywistymi parametrami termicznymi wymaga zintegrowanego podejścia, w którym system mocowania (konsole, łączniki, rozstawy), izolacja i szczelina wentylacyjna projektowane są wspólnie już od najwcześniejszego etapu.

Fasady wentylowane to systemy: ich wydajność zależy od tego, w jaki sposób współpracują ze sobą wszystkie komponenty. Drobne tylko z pozoru detale, takie jak materiał i liczba konsol, mogą mieć ogromny wpływ na ogólną intensywność przenikania ciepła, dlatego „najsłabszym ogniwem” w całkowitej charakterystyce energetycznej konstrukcji często jest właśnie system mocowania.

Co to oznacza w praktyce? Lista kontrolna:

• Traktuj konsole i łączniki jako część systemu izolacji i uwzględniaj je w obliczeniach cieplnych (ΔU), a nie tylko jako elementy nośne.
• Dobierz optymalnie materiał i budowę konsoli (np. zwróć uwagę na przekładki termiczne), aby zredukować mostki termiczne.
• Nie polegaj wyłącznie na zwiększaniu grubości izolacji – najpierw sprawdź, czy można zredukować wartość ΔU dzięki odpowiedniemu rozwiązaniu mocującemu.
• Równoważ wymagania termiczne i konstrukcyjne na poziomie systemu (obciążenia, rozstawy, wykonalność, wymagania związane z ochroną przeciwogniową i przeciwwilgociową).
• Upewnij się, że zaprojektowane rozstawy elementów złącznych i detale są możliwe do wykonania na placu budowy i odpowiadają założeniom przyjętym w obliczeniach.

W kolejnym artykule skupimy się szerzej na ryzykach i wymaganiach związanych z w systemami fasad wentylowanych, w tym na kwestiach związanych z wilgocią oraz bezpieczeństwem pożarowym.
