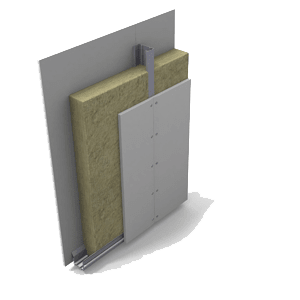

Metalinio karkaso pertvara

Plokštės ugniai atsparioms ir garsą izoliuojančioms pertvaroms:

paroc Ultra: universalios plokštės tinkamos įvairių pastatų garsą ir ugnį izoliuojančių gipso kartono pertvarų užpildui.

paroc Sonus: plokštės, skirtos garsą ir ugnį izoliuojančių gipso kartono pertvarų užpildui biurų ir kituose pastatuose, kuriems nėra keliami garso izoliavimo reikalavimai.

Karkasas:

Metalinis karkasas parenkamas pagal garso izoliavimo ir apsaugos nuo ugnies reikalavimus. Žemiau esančioje lentelėje rasite įvairius sprendimus skirtingoms garso izoliavimo ir atsparumo ugniai vertėms pasiekti.

Aukštiems garso izoliavimo rodikliams pasiekti, pertvaros konstrukciją rekomenduojama įrengti iš dviejų atskirų karkasų arba perslenkant karkaso statramsčius vienas kito atžvilgiu (“zig zag”). Tai sumažina garso sklidimą per karkaso statramsčius.

Izoliacija:

paroc akmens vatos plokštes paprasta montuoti tarp metalinių karkaso elementų. Metalinio karkaso pertvaroms, kai karkaso elementų žingsnis yra 600 mm, rekomenduojame naudoti 610 mm pločio paroc plokštes. Lanksčios plokštės yra įspraudžiamos į karkasą (jos yra 10 mm platesnės, nei atstumas tarp karkaso statramsčių) ir trinties jėgų pagalba jame laikosi be papildomo tvirtinimo. Izoliacijos plokštės turi pilnai užpildyti tarpą tarp karkaso elementų, bei glaudžiai jungtis viena su kita, kad būtų užtikrintas tinkamas atsparumas ugniai ir garso izoliacija.

Gipso kartono plokštės:

Įrengiant metalinio karkaso pertvaras dažniausiai naudojamos 12,5 mm storio gipso kartono plokštės, kurios yra montuojamos abiejose karkaso pusėse.

Europos techniniame įvertinime 07/0071, kurį išdavė „Eurofins Expert Services Oy“ pateikti įvairių gipso kartono pertvarų su paroc akmens vatos užpildu garso izoliavimo rodikliai bei atsparumas ugniai.

Terminai ir apibrėžimai:

• R_w dB – statinio elemento svertinis garso izoliacijos rodiklis. Naudojamas apibūdinti statinio elemento (lango, pertvaros, perdangos) oro garso izoliaciją, kai aplinkiniai garso energijos keliai užkardyti, t.y. vertė gauta atlikus elemento garso izoliacijos matavimą laboratorijoje.
• R‘_w dB - tariamasis svertinis garso izoliacijos rodiklis. Naudojamas apibūdinti garso izoliaciją tarp patalpų pastate, kai egzistuoja garso energijos sklidimas ne tik tiesiogiai per skiriantį elementą (pertvarą, perdangą) tarp patalpų, bet ir visais aplinkiniais keliais.
• R_w + C_50-3150 svertinis garso izoliacijos rodiklis, įvertinant spektro pataisos sandą 1/3 oktavos pločio dažnio juostose, dažnių diapazone nuo 50 iki 3150 Hz. Skirtas apibūdinti elemento garso izoliaciją, išmatuotą laboratorinėmis sąlygomis.
• EI – nurodo pertvarų gebėjimą gaisro metu išlaikyti vientisumą ir izoliacines savybes tam tikrą laiką minutėmis.
