Isolering av konstruksjon av massivtre (KL-tre)
KL-tre er en massiv treplate laget av høvlet tre som limes sammen, med annethvert lag krysset for økt formstabilitet. Yttervegger av KL-tre legger til rette for optimale isolasjonsløsninger fordi hele den bærende rammen ligger på varm side av isolasjonssjiktet. Steinull er også både ubrennbart og fuktavvisende, noe som gir gode forhold for konstruksjonens velvære.
Vær oppmerksom på eventuelle brann- og lydkrav.
OBS! Det finnes ingen harmonisert europeisk produkt- standard for veggelementer av KL-tre, noe som betyr at de kan CE-merkes i henhold til europeisk teknisk godkjenning. KL-elementenes tekniske egenskaper og dimensjonering er spesifikke for hver produsent.
Teknisk godkjenning skjer gjennom et nasjonalt system for å vurdere og verifisere byggeprodukters overensstemmelse med krav i norske byggtekniske forskrifter (TEK) og ved at produktene tilfredsstiller kravene til dokumentasjon (DOK). SINTEF Teknisk Godkjenning Nr 20620 for PAROC ZEROfix omfatter isolasjon (PAROC Tento, ikke PAROC Cortex b), festeskruer og brannhemmende trelekt. Fasadesystemet tilfredsstiller kravene til brann og fuktsikkerhet samt bestandighet, dimensjonering og vindlast. Hele godkjenningen finner du her og hos SINTEF.
KL-elementer som er laget med minst fem sjikt og er tykkere enn 70 mm, kan fungere med god luft- og damptetthet. Avhengig av KL-elementenes produksjonsteknologi, er skjøten på hvert element enten limt eller ikke limt. I et kantlimt KL-element kan konstruksjonen være tilstrekkelig tett uten luft- og dampsperre, mens i et ikke-kantlimt element er det risiko for luftlekkasje, og derfor må konstruksjonens tetthet sikres med en luft- og dampsperre.
Intern brannbeskyttelse som kan kreves i konstruksjoner av KL-tre, utføres vanligvis med ett eller flere lag med innvendig gipsplate.

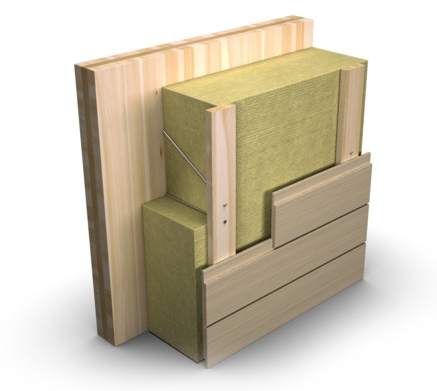

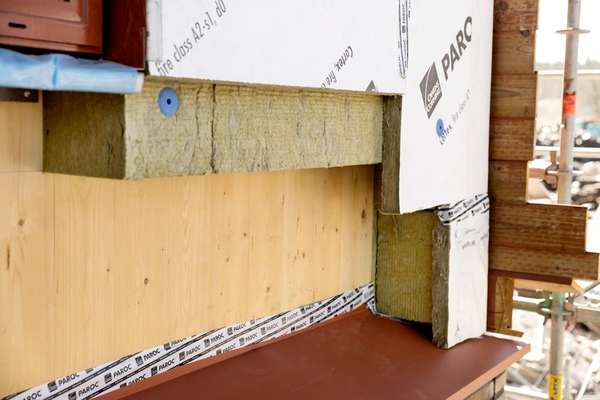

I en løsning med ett sjikt installeres isolasjonen PAROC Tento Klimaplate ZERO direkte på KL-elementets ytre overflate. Isolasjonen monteres og holdes på plass med Isolasjonsholder SFS RP50/BS-4,8 tre (XFM 006). Isolasjonsplatene må alltid monteres tett mot hverandre samt mot den bærende indre konstruksjonen. Takket være isolasjonens svært gode termiske isolasjonsevne samt den gode vindmotstanden kan den nødvendige energieffektiviteten oppnås med bare ett tykt lag med isolasjon. Dette fører til at installasjonsarbeidet går raskere, samtidig som det reduserer antall produkter som brukes på stedet.
Fasadekledningen festes i KL-elementet gjennom isolasjonssjiktet. PAROC ZEROfix er et effektivt festesystem der antall kuldebroer minimeres. I dette systemet monteres PAROC ZEROfix Lekt (XRB 001), på utsiden av isolasjonen, og deretter festes fasadekledningen i den. Brannlekten skrus fast med lange Fasadeskrue HECO Topix Plus Therm, tre (XFS 006). Fasadeskruen er spesielt utformet til å feste lekter på utsiden av isoleringssjiktet og dermed lage en luftspalte mellom isoleringen og fasadekledning. Den er utviklet for å overføre vind- og vertikallast til det eksisterende råbygget. Horisontale fasadeskruer overfører vindlast, og vinklede fasadeskruer overfører vertikallast fra fasadekledningen. Hvis antall vinklede fasadeskruer økes, økes også lastekapasiteten. Det gir et selvbærende og robust system.
Antall skruer, lengde og plassering av fasadeskruene som kreves, må bestemmes basert på bygningens plassering, høyde, konstruksjon, vindhastighet og fasadematerialets vekt. De nødvendige beregningene utføres med dimensjoneringsverktøyet for PAROC ZEROfix.
Monter fasadekledningen i henhold til leverandørens råd og anvisninger. For å minimere risikoen for fuktskader på den bakenforliggende konstruksjonen monteres fasadekledningen uten åpne spalter.
Ved bruk av PAROC Tento, Klimaplate ZERO skal det i hvert enkelt prosjekt vurderes og prosjekteres i forhold til krav om brannegenskaper til fasaden. I bygninger i brannklasse 2 og 3 må PAROC ZEROfix Lekt (XRB 001), benyttes.
Kledning med trepanel
Fasadekledning av 21 x 142 mm Moelven ThermoWood-panel med vannfast brannimpregnering (BT V-Fast) monteres på vertikalt spikerslag, PAROC ZEROfix Lekt (XRB 001).
Isolasjonen består av PAROC Tento, Klimaplate ZERO som monteres mot massivtre, minimumstykkelse 100 mm og maksimal tykkelse 350 mm.
Beregnede U-verdier for ytterveggkonstruksjoner med PAROC ZEROfix montert i ulike tykkelser, og på forskjellige typer bakvegger, er vist i tabell nedan. Ved beregning av U-verdiene i tabellen er det tatt hensyn til anblåsing mot mineralullplatene, som følge av at platene monteres uten vindsperre.
Se også SINTEF: Teknisk Godkjenning Nr 20620 for PAROC ZEROfix for mer informasjon.
Bakvegg | Tykkelse PAROC Tento, Klimaplate ZERO (mm) | U-verdi (W/m2K) | |
Luftet kledning, full åpning oppe og nede og åpen isolasjon ved hjørnene | Luftet kledning, 25% åpning oppe og nede og tett isolasjon ved hjørnene | ||
150 mm homogen betong | 100 | 0.32 | 0.32 |
150 | 0.23 | 0.22 | |
200 | 0.18 | 0.17 | |
250 | 0.16 | 0.14 | |
100 mm massivtre (KL-tre) | 100 | 0.26 | 0.26 |
150 | 0.20 | 0.19 | |
200 | 0.16 | 0.15 | |
250 | 0.14 | 0.13 | |
150 mm massivtre (KL-tre) | 100 | 0.24 | 0.23 |
150 | 0.18 | 0.18 | |
200 | 0.15 | 0.14 | |
250 | 0.14 | 0.12 | |
CAD-Tegninger
Ved hjelp av PAROC Structure Selector kan du enkelt finne den riktige CAD-tegningen for dine prosjekter.
Last ned CAD-filer som pdf eller dwg, eller last ned en samling av alle CAD-filer for bygningsisolasjon i pdf-format.
