Liten spalt, stor effekt: Nya perspektiv på ventilerade fasader för morgondagens klimat

Klimatförändringar i kombination med ett åldrande byggnadsbestånd ökar belastningen på fasader inom EU. Ur en teknisk och ekonomisk synvinkel kommer så många som 35 miljoner byggnader att behöva energirenoveras fram till 2030. Proffsbyggare står därför inför en lång rad val. Isoleringslösningen – och hur den fungerar inom fasadsystemet – avgör i stor utsträckning hur ytterväggen presterar gällande värme, akustik, brand och fukt. Ventilerade fasader uppfyller alla dessa krav: kombinationen av en ventilerande luftspalt och rätt isolering skyddar konstruktionen, reglerar fukt och stödjer långsiktig prestanda.

En välkonstruerad ventilerad fasad kombinerar flera prestandafördelar som är svåra att uppnå med slutna system:

• Långsiktig väder- och fuktsäkerhet. Luftspalten och fasadbeklädnaden skyddar isoleringen och konstruktionen från regn, stänkvatten och vinddriven fukt.
• Flexibel energiprestanda. Med rätt kombination av underkonstruktion och isolering kan ett brett spektrum av U-värden uppnås utan att fuktsäkerheten äventyras.
• Okomplicerade renoveringsalternativ. Den justerbara underkonstruktionen med mjukt och diffusionsöppet isoleringsmaterial gör det möjligt att klä in befintliga mur- eller betongfasader samtidigt som den ursprungliga väggen kan torka ut.
• Brandsäkerhet genom materialval. Användningen av obrännbara komponenter och material möjliggör robust och förutsägbar brandprestanda.

Sammantaget förklarar dessa styrkor anledningen till att ventilerade fasader i allt högre grad ses som ett tillförlitligt sätt att möta förändrade klimatbelastningar, utvecklade isoleringslösningar och de praktiska aspekterna vid renovering – förutsatt att systemet är konstruerat och installerat  som en helhet.

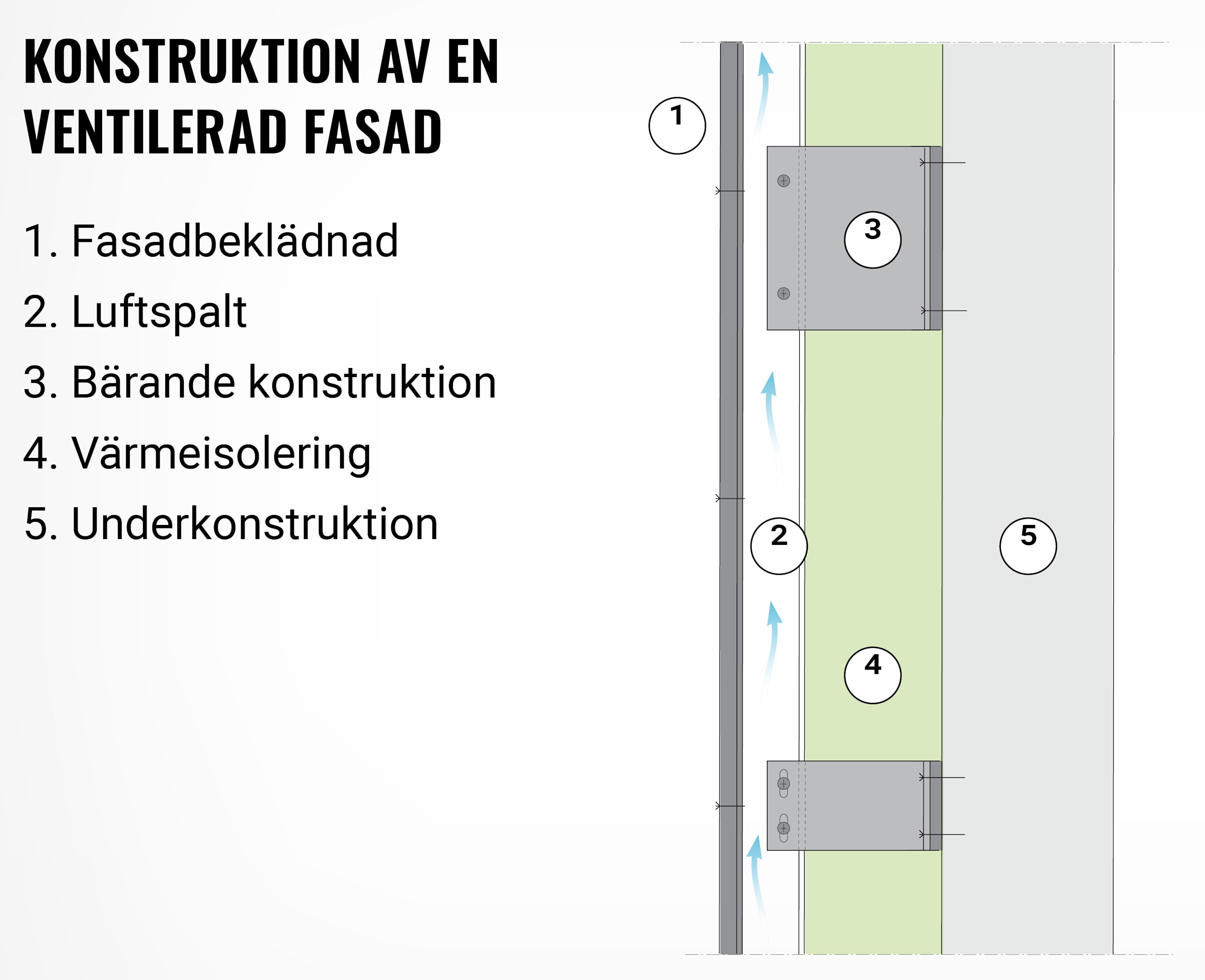

I en ventilerad fasad är spalten mellan fasadbeklädnad och isolering mycket mer än bara ett ”tomt utrymme”. Det är ett aktivt funktionsskikt som i hög grad avgör om fasaden kan hantera regn, byggfukt och inomhusfukt, som alla oundvikligen tränger in i konstruktionen med tiden.

Uteluften kommer in i spalten längst ner på fasaden och strömmar ut längst upp. Eftersom drivkrafterna bakom detta luftflöde är blygsamma beror prestandan mer på utförande än teori. Den beror på kontinuiteten i spalten, storleken och placeringen av öppningarna och hur väl spalten förblir öppen när konsoler, brandstopp och normala installationstoleranser är på plats. När dessa villkor är uppfyllda blir spalten en kontrollerad väg som gör att vatten kan ledas bort och restfuktighet avlägsnas från spaltens ytor och isoleringens utsida.

”Fasadventilationens uppgift är att ta bort all extra fukt som oundvikligen hamnar i ytterväggen – från byggfukt och inomhusfukt till vinddrivet regn. Den verkliga utmaningen är att hålla spalten fungerande oavsett väldigt skiftande klimat, byggnadshöjder och detaljförhållanden”, säger Susanna.

Sett ur detta perspektiv är luftspalten inte en passiv detalj utan ett prestandakritiskt skikt. Om den fungerar som tänkt bidrar den både till fuktsäkerhet och långsiktig värmeprestanda. Om den inte fungerar som den ska kan även ett väl utformat fasadsystem misslyckas med att uppfylla förväntningarna.

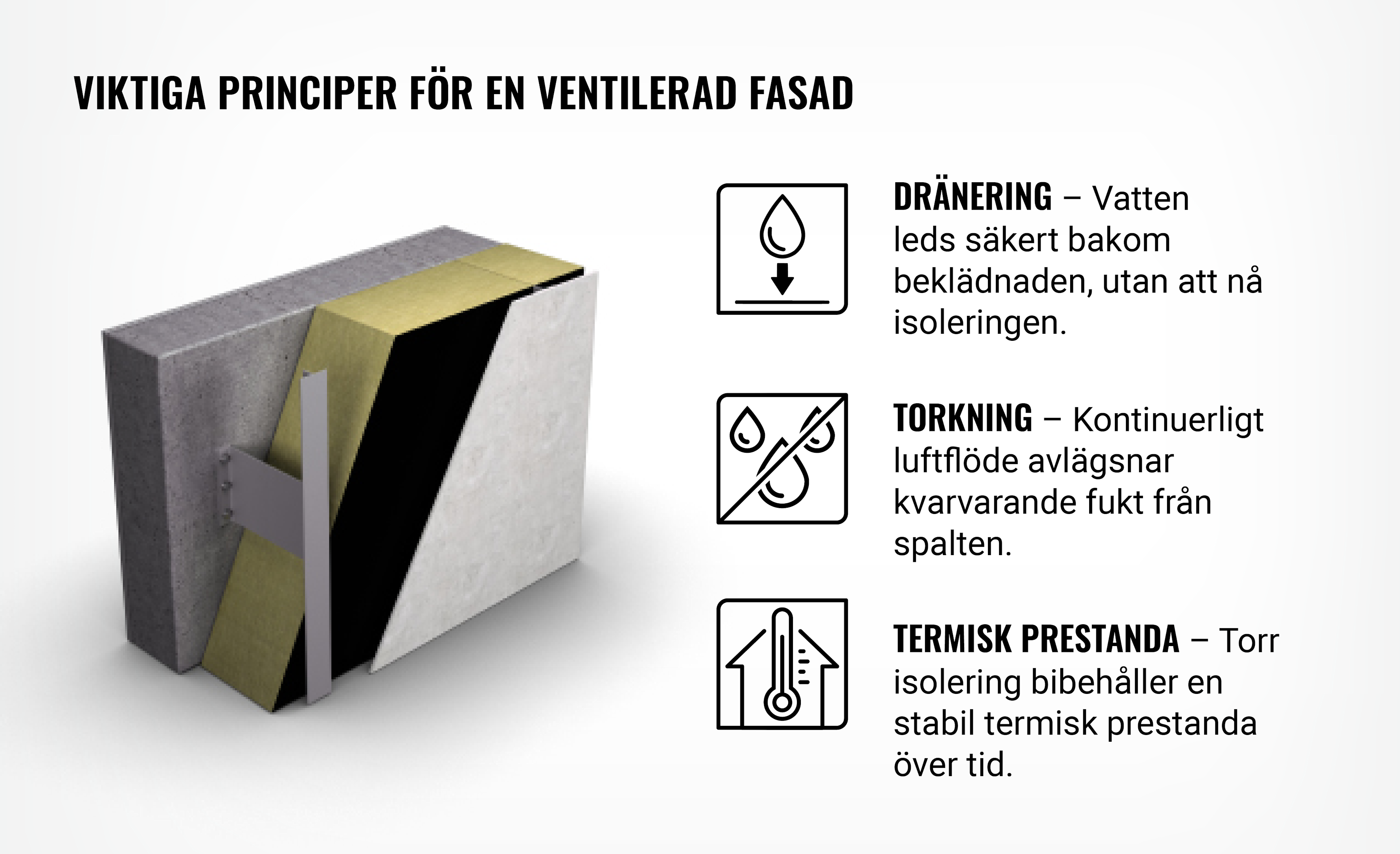

Ur fuktregleringsperspektiv har luftspalten tre viktiga funktioner samtidigt:

1. Dränering – det fungerar som ett kapillärbrytande och dränerande skikt, så att vatten som tränger igenom fasadbeklädnaden leds nedåt, utan att dras in i isoleringen eller den bärande konstruktionen.
2. Torkning – skorstenseffekten och den vinddrivna luftströmmen skapar ett milt men kontinuerligt luftflöde som avlägsnar ånga och ytfukt efter regn samt uttorkning av byggfukt.
3. Skydd av termisk prestanda – genom att hålla de inre byggnadsskikten torra över tid bidrar spalten till att stabilisera isoleringsmaterialets angivna värmeledningsförmåga och minskar risken för mögeltillväxt, frostskador och korrosion i infästningarna.

Simuleringsarbetet som utförts av VTT (VTT Technical Research Centre of Finland Ltd) för Paroc baseras på fleråriga hygrotermiska simuleringar med hjälp av WUFI. Simuleringarna undersökte luftflödet i luftspalten, fuktansamling och torkning under olika förhållanden, inklusive olika byggnadshöjder, fasadmaterial och nivåer av vinddriven nederbörd i nordiska och centraleuropeiska klimat. Resultaten visar att ventilationsbehovet i spalten ökar avsevärt när fasadens höjd, massa och exponering ökar, vilket gör det ännu viktigare att dimensionera och detaljplanera spalterna korrekt.

I ventilerade fasader beror luftspaltens prestanda mindre på den nominella bredden på spalten och mer på hur effektivt luft kan strömma in och ut ur spalten. Enligt Parocs riktlinjer för utformning av ventilerade fasader är ventilationsöppningarnas storlek, kontinuitet och placering de viktigaste parametrarna som styr luftflödet i spalten – särskilt när brandstopp och fästelement införs.

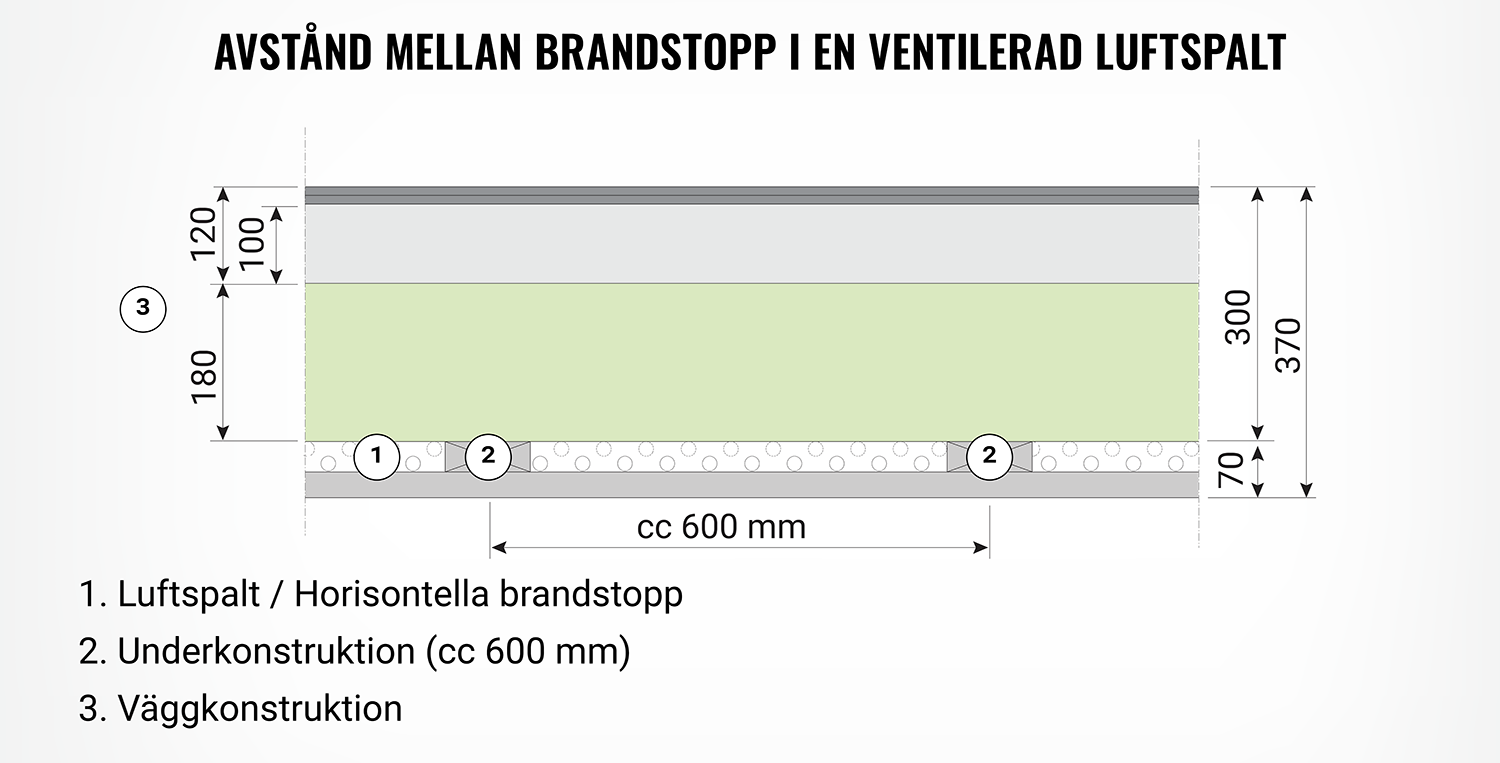

Parocs riktlinjer visar att även om spaltens bredd förblir konstant kan horisontella brandstopp dramatiskt minska den effektiva fria ventilationsytan. Följaktligen kompenserar inte en ökning av spaltbredden i sig för otillräckliga eller blockerade öppningar. I praktiken har den fria öppningsytan en mycket större inverkan på luftflödet, fuktregleringen och tryckregleringen än den nominella spaltdimensionen.

I en fasad med en luftspalt på 45 mm är den fria ventilationsöppningen utan brandstopp 37 530 mm² per meter [(1000 mm × 45 mm) - (1,66 × 45 mm × 100 mm)]. När ett horisontellt brandstopp läggs till kan den effektiva öppningsstorleken minskas med upp till 95 %, vilket endast lämnar 1876 mm² per meter fri ventilationsyta.

Eftersom luftspalten har dessa viktiga funktioner kan små fel i konstruktionen eller utförandet få stora konsekvenser. De senaste konstruktionsriktlinjerna pekar särskilt på två viktiga punkter:

• Spalten måste förbli öppen i verkligheten, inte bara på ritningarna – även efter att konsoler, fästelement och horisontella brandstopp har installerats.
• Isolering som är vänd mot spalten måste begränsa oönskat luftflöde för att undvika vindgenomströmning och intern konvektion som kan försämra den termiska prestandan.

Att få detta ”lilla utrymme” rätt handlar därför inte om att lämna nominella 20 eller 30 mm. Det handlar om att kombinera tillräcklig bredd, välutformade öppningar, lämpligt brandskydd och rätt isolering. Då kan luftspalten pålitligt göra sitt jobb över fasadens hela höjd och livslängd.

”Reglerna anger minimikraven, men de anger inte vad som är optimalt för din byggnad. Luftspalten måste dimensioneras efter den faktiska höjden, exponeringen och fasadkonstruktionen som du konstruerar”, säger Susanna.

För konstruktionsteam kan några praktiska frågor skärpa diskussionen om nästa projekt:

• Vilka vinddrivna regnbelastningar och exponeringskategorier konstruerar vi egentligen för?
• Vilken höjd har varje fasadzon, och var ska spalten ventileras in och ut?
• Lämnar infästningar, brandstopp och installationstoleranser det fria utrymme som vi tror att vi har?
• Hur samverkar nationella bestämmelser med tillverkarens rekommendationer i detta fall?

Nu har vi sett hur luftspalten, isoleringen och fasadbeklädnaden tillsammans förvandlar en enkel vägg till ett ventilerat fasadsystem som kan hantera fukt, stödja energiprestanda och skydda konstruktionen under alltmer krävande förhållanden. När spalten behandlas som ett aktivt lager blir hela systemet mer robust, förutsägbart och lättare att renovera under sin livslängd. Kommande artiklar i vår serie kommer att bygga vidare på denna grund genom att titta på hur man dimensionerar och ventilerar spalten. Artiklarna utforskar också isoleringsprestanda, fukt- och brandrisker, fästen och övergripande systemval.
