Hva er det som egentlig bestemmer ytelsen til en ventilert fasade?

En ventilert fasade regnes ofte som en trygg og holdbar løsning når det gjelder fuktsikkerhet. Mindre kjent er det at ett viktig forhold kan ha stor innvirkning på den reelle energieffektiviteten: konveksjon i isolasjonssjiktet. Dette er en effekt som forsterkes av byggehøyde, vindeksponering og fasadens detaljering. Valg av riktig isolasjonsprodukt er derfor avgjørende i ventilerte fasadesystemer.

I den første artikkelen i vår serie med tekniske artikler om ventilerte fasader så vi nærmere på luftespalten som grunnlag for fuktsikkerhet og bestandighet. Det sentrale spørsmålet er ikke lenger hvor bred luftespalten skal være, men hvordan hele fasadekonstruksjonen fungerer under vindtrykk, temperaturforskjeller og kontinuerlig luftbevegelse. Ytelsen bestemmes i siste instans av samspillet mellom luftstrømmer, isolasjon og kuldebroer i et integrert system.

«I ventilerte fasader er det sjelden én enkelt parameter som begrenser ytelsen. Det er samspillet mellom luftstrømmer, isolasjon og konstruktive detaljer som avgjør det langsiktige resultatet.», sier Susanna Tykka-Vedder, OC Paroc Product Leader.

Hvordan påvirker konveksjon ytelsen i en ventilert fasade?

Luftbevegelse i en ventilert fasade er tilsiktet. Luftespalten er utformet for å muliggjøre kontrollert luftstrøm som bidrar til uttørking av veggkonstruksjonen. Konveksjon innebærer varmetransport ved hjelp av bevegelig luft. I et ventilert fasadesystem beveger luften seg ikke bare i luftespalten, men kan også trenge inn i eller gjennom isolasjonssjiktet som følge av trykk‑ og temperaturforskjeller,  dersom isolasjonens luftpermeabilitet er for høy, eller dersom det finnes utettheter i isolasjonssjiktet.

Studier utført av VTT for Paroc viser at dynamiske trykkforskjeller forårsaket av vind kan gi opphav til tvungen konveksjon i porøs isolasjon. Dette fører til økte varmetap og innebærer at veggens reelle varmemotstand kan bli betydelig lavere enn den beregnede U‑verdien.

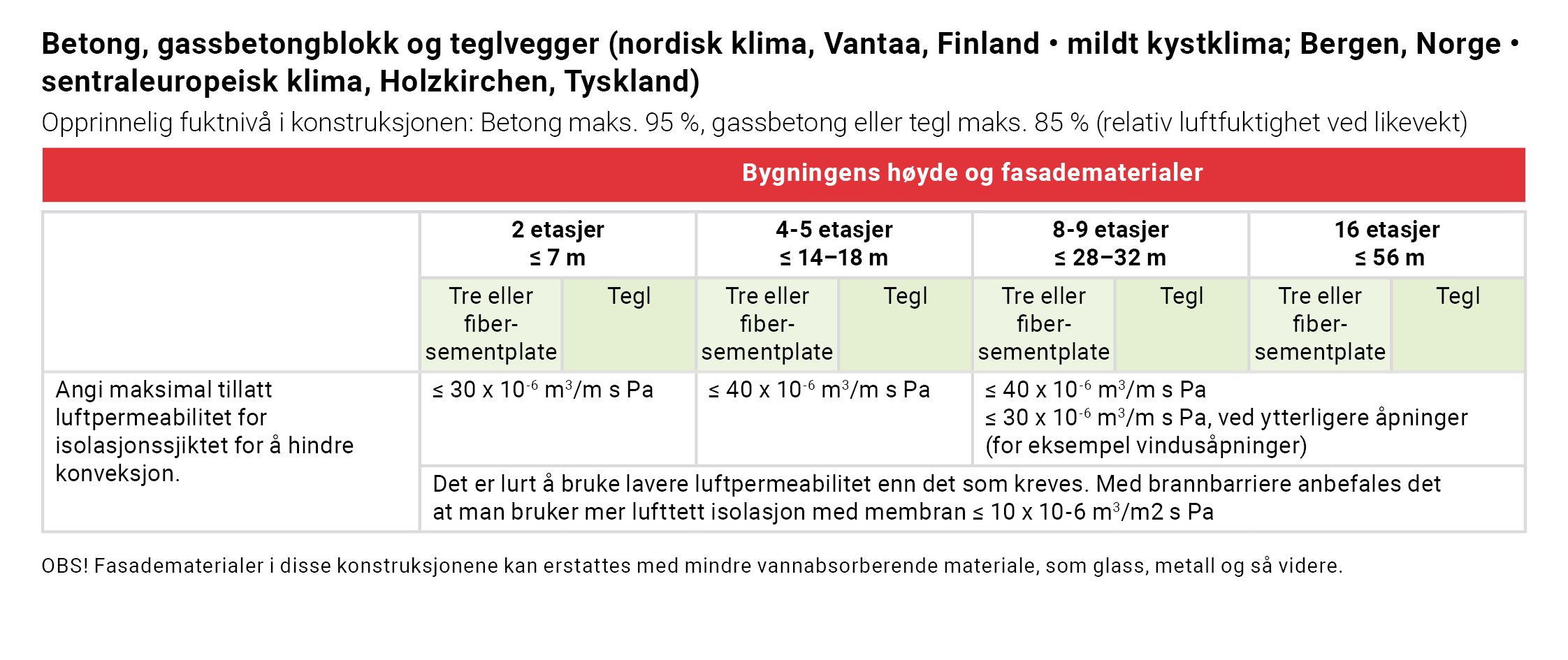

Hva sier forskningen om grenseverdier for luftpermeabilitet?

Ved hjelp av numeriske simuleringer har VTT analysert varme‑ og fuktytelsen til ventilerte fasader. Resultatene er tydelige:

• Når luftstrømmen i luftespalten er fri og vindforholdene skaper trykkforskjeller, må isolasjonens luftpermeabilitet være svært lav for å holde konvektive varmetap under kontroll.
• VTT har definert en veiledende grenseverdi der isolasjonens luftpermeabilitet ikke bør overstige 50 × 10⁻⁶ m³/m·s·Pa når isolasjonen brukes uten separat vindsperre.

Lokalt høye trykk for eksempel i nærheten av ventilasjonsåpninger og brannseksjoneringer øker risikoen for tvungen konveksjon. I slike områder kan et separat vindsperresjikt være nødvendig.

Når isolasjonen utsettes for trykk‑ eller temperaturforskjeller, kan luftbevegelser i isolasjonssjiktet øke varmetransporten. Dette gjelder både naturlig og tvungen konveksjon og kan redusere konstruksjonens effektive varmemotstand under reelle driftsforhold.

Hvorfor reduserer konveksjon energieffektiviteten?

Den beregnede U‑verdien bygger på forutsetningen om at varmetransporten hovedsakelig skjer ved varmeledning. I en reell ventilert fasade er dette ikke alltid tilfelle. Dersom luft får sirkulere i en for porøs isolasjon:

• øker varmetransporten gjennom konstruksjonen
• reduseres isolasjonens effektive varmemotstand
• øker byggets energibruk, selv om prosjekterte verdier er oppfylt på papiret

En studie fra VTT viser at effektene av konveksjon ikke er kortvarige, men påvirker byggets energibalanse gjennom hele året, særlig i kalde og vindutsatte klima.

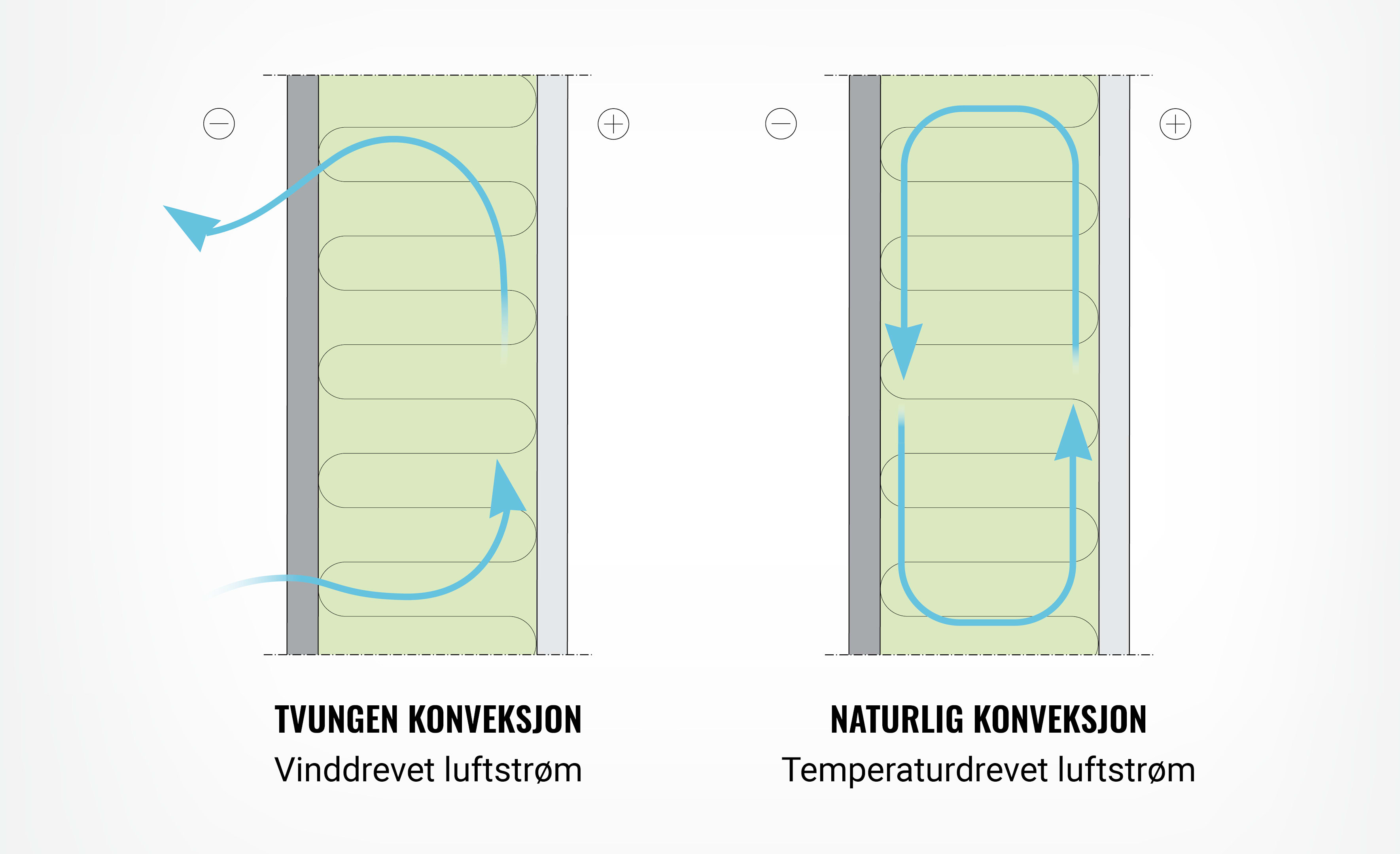

Naturlig konveksjon oppstår når store temperaturforskjeller mellom inne‑ og uteluft gir opphav til luftbevegelser i isolasjonssjiktet. I isolasjon med høy porøsitet kan dette gi betydelig økt varmetap, spesielt under vinterforhold.

Tvungen konveksjon skyldes vindinduserte trykkforskjeller, særlig i nærheten av ventilasjonsåpninger og brannseksjoneringer. For å oppnå stabil ytelse kreves lav luftpermeabilitet i isolasjonen og ved behov supplerende vindsperre.

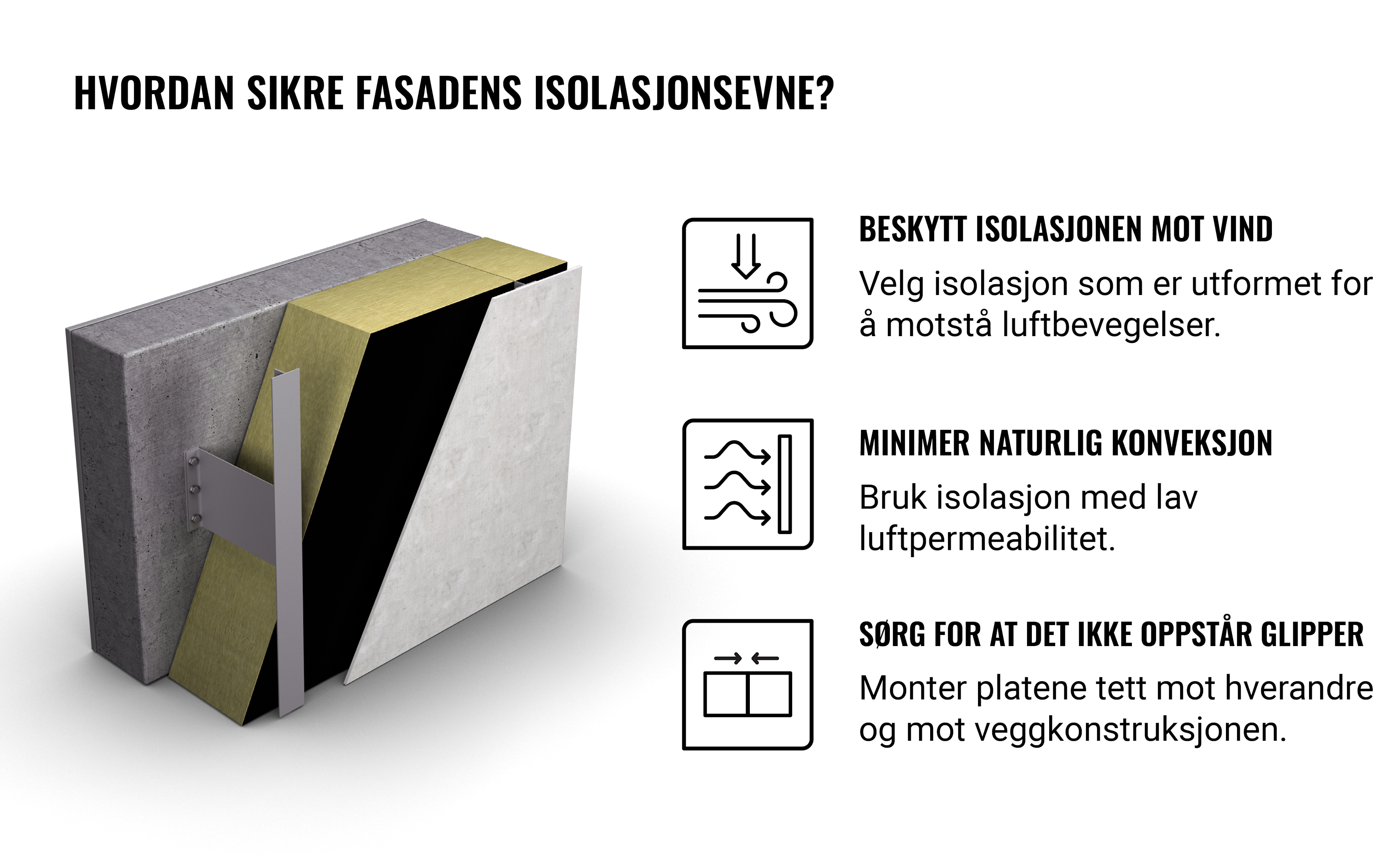

Slik velger du riktig isolasjon for ventilerte fasader

• Ta hensyn til byggehøyde og vindeksponering
• Kontroller krav til luftpermeabilitet i Parocs prosjekteringsveiledning for ventilerte yttervegger
• Vurder behovet for vindsperre i tilknytning til åpninger
• Inkluder korreksjoner for innfestinger i U‑verdiberegningen
• Benytt simuleringsbasert prosjekteringsunderlag der dette er tilgjengelig

Parocs løsninger for kontroll av konveksjon

Parocs løsninger for ventilerte fasader er utviklet i tråd med forskningsresultatene fra VTT. Prosjekteringsprinsippet tar hensyn til både λ‑verdi og hvordan isolasjonen fungerer som del av et dynamisk fasadesystem.

Steinullisolasjon med lav luftpermeabilitet

Parocs steinullisolasjon har naturlig høy luftmotstand, noe som begrenser luftbevegelser i isolasjonssjiktet og reduserer konvektiv varmetransport.

PAROC Cortex og PAROC Tento, vindsperrende isolasjon

PAROC Cortex vindsperreplater danner et effektivt og sammenhengende vindtett sjikt på utsiden av isolasjonen. Steinullplaten er utstyrt med et værbeskyttende vindsperresjikt som samtidig er svært dampåpent. Alle skjøter kan tapes til ett sammenhengende lufttett lag. Luftpermeabiliteten er svært lav: ≤10 × 10⁻⁶ m³/m²·s·Pa.

PAROC Tento vindsperreplater har gjennomgående lav luftpermeabilitet i hele platens struktur og egner seg for ulike bygningstyper. Luftpermeabiliteten er ≤30 × 10⁻⁶ m³/m·s·Pa.

Parocs prosjekteringsveiledning for ventilerte yttervegger bygger på omfattende numeriske studier fra VTT som analyserer konveksjon under reelle driftsforhold, ikke bare idealiserte beregningsforutsetninger.

Veiledningen inneholder dimensjoneringstabeller og retningslinjer basert på simuleringer for ulike byggehøyder og klimasoner, og støtter prosjekterende i å utvikle løsninger der fuktsikkerhet og energieffektivitet virker sammen.

VTTs forskning og Parocs løsninger viser at termisk ytelse i ventilerte fasader er et resultat av samspillet mellom luftstrøm, isolasjonens luftpermeabilitet, vindmotstand og konstruktive detaljer.

Når varmeisolasjon vurderes som del av et dynamisk system og ikke bare som et materiale kan fasader prosjekteres for forutsigbar ytelse, opprettholdt energieffektivitet gjennom hele livsløpet og robusthet mot endrede klimaforhold. Det er her den reelle ytelsen til en ventilert fasade defineres.

I neste artikkel går vi i dybden på hvordan utforming av konsoller påvirker ventilerte fasadesystemer, isolasjonstykkelse og den samlede termiske ytelsen over tid.

For å utforske betydningen og de viktigste kravene til luftespalten i ventilerte fasader, les den forrige artikkelen her.
