Innertak i källare och garage

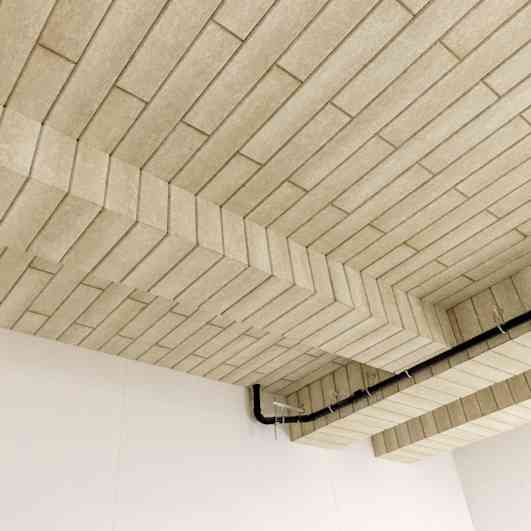

Du kan energieffektivisera din byggnad genom att isolera bjälklaget i utrymmen som inte är uppvärmda. På så sätt kan du öka värmemotståndet och minska köldbryggan mellan det uppvärmda utrymmet och det ouppvärmda utrymmet. Efter den enkla installationen har du höjt temperaturen i golvet ovanför, brandskyddet mellan våningarna har förbättrats liksom ljudisoleringen i källarutrymmet.

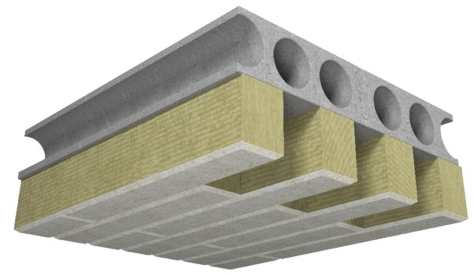

PAROC CGL 20cy är en stenullslamell som limmas direkt mot betongbjälklag med ett mineraliskt klisterbruk som PAROC SW Klister (XPG 001). Undertakslamellen har fasade kanter och dess synliga yta är grundmålad med en silikatbaserad färg, vilket förkortar tiden för ev. efterbehandling av ytan.

Du behöver inte en komplicerad struktur med flera produkter för att isolera ett kallt eller halvvarmt tak i t ex ett parkeringsgarage eller källare. Du kan uppnå värmeisolering, brandskydd av betongplattan och rumsakustik med en enkel och kostnadseffektiv lösning.

Brandskydd – testat och ETA-godkänt system
Värmeisolering – möjligt att nå U-värdekraven med endast en produkt och isoleringsskikt
Akustik – ljudabsorberande material minskar ljudet i utrymmet
Estetik – möjligt att få ett snyggt tak med endast en produkt
Snabb, enkel och bekväm installation jämfört med en traditionell skivstruktur
Kostnadseffektiv lösning för garage och källartak

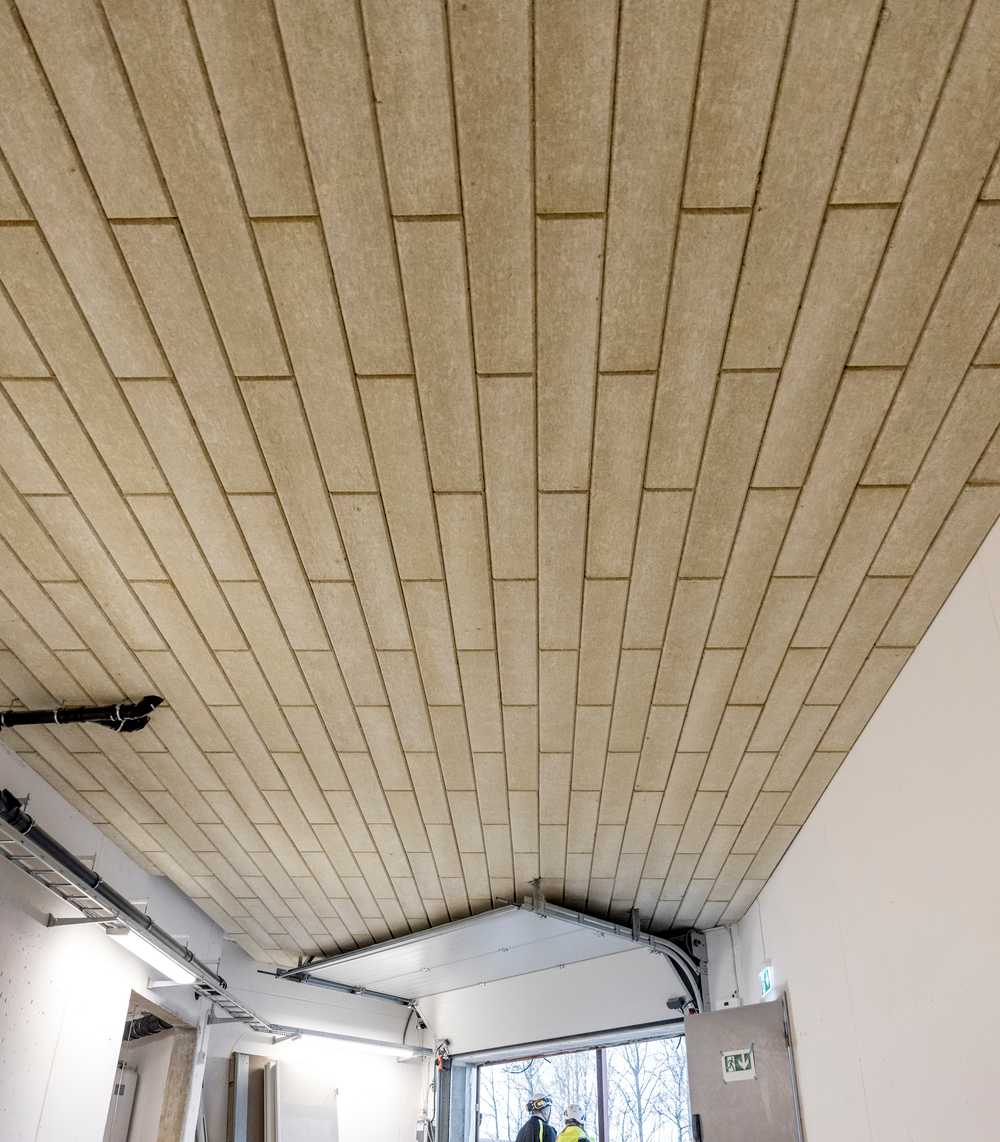

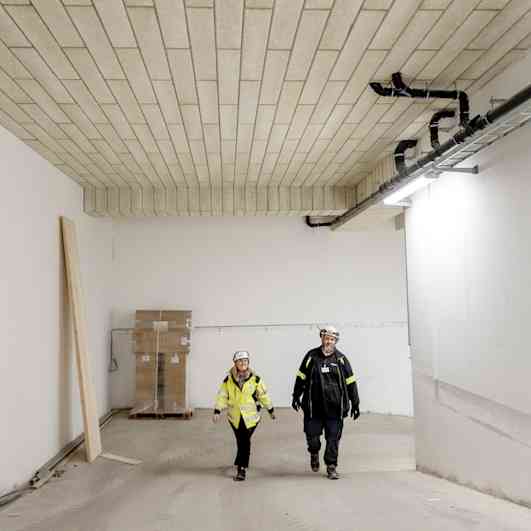

Ett innertak i ett garage är isolerat med PAROC CGL 20cy.

Brandskyddslösning för betong med PAROC CGL 20cy

Paroc har utvecklat ett effektivt brandskyddssystem för att användas som ett passivt brandskydd av bärande betongbjälklag. Detta brandtestade och ETA-godkända system består av PAROC CGL 20cy Undertakslamell och PAROC SW Klister (XPG 001) för installation. Det är möjligt att nå en brandklassificering upp till R(EI) 240 med endast 50 mm tjocka PAROC CGL 20cy Undertakslameller.

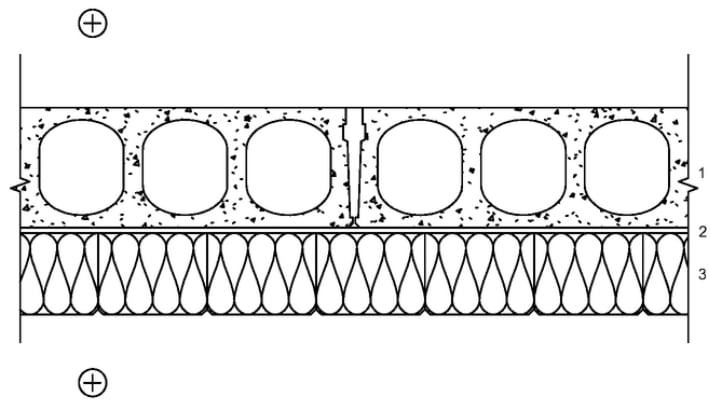

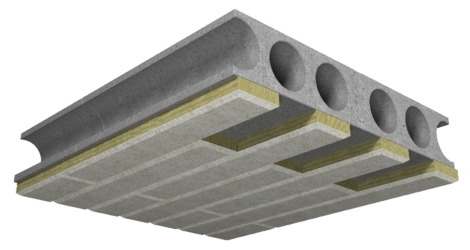

Bärande betongkonstruktion:

Bärande betongkonstruktion, massivt eller håldäck (HDF)
PAROC SW Klister (XPG 001)
PAROC CGL 20cy, Undertakslamell (fasade kanter)
Grundmålad yta

ETA täcker in PAROC CGL 20cy i tjocklekar mellan 50-400 mm och brandskyddssystemet gäller både för massiva betongbjälklag och HDF-bjälklag. Mer detaljerad information om tillämpningsmöjligheter, begränsningar finns i ETA 23-0539 samt i arbetsanvisningen för lösningen.

I en brandskyddslösning kan isoleringens yta målas med silikatfärg på byggarbetsplatsen. Användning av andra färger kan försämra produktens brandskyddsegenskaper och därför rekommenderas deras användning inte. Lamellytan kan ytbehandlas tidigast 24 timmar efter installationen. Färgen som används måste vara andningsbar, vilket silikatfärger i allmänhet är, så att fukt från underlaget och limmet kan torka.

Ljudabsorption

PAROC CGL 20cy Undertakslameller är ljudabsorberande och kan användas för att minska ljud t.ex. i garage. Genom att använda PAROC CGL 20cy-produkt med dess fasade kanter och grundmålade yta kommer inte bara akustiken i lokaler förbättras utan även takets visuella utseende får ett lyft.

Ljudabsorptionskoefficienten för PAROC CGL 20cy med en tjocklek på 50 mm är αw=0,75 (värde kan tillämpas för tjocklekar 50-249 mm).
Ljudabsorptionskoefficienten för PAROC CGL 20cy med en tjocklek på 250 mm är αw=0,95 (värde kan tillämpas för tjocklekar 250-400 mm).

Konstruktion & isolering

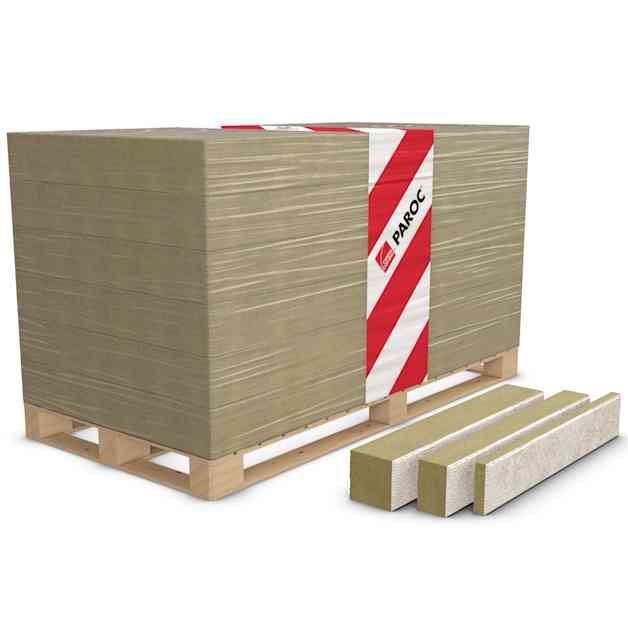

PAROC CGL 20cy, Undertakslamell finns tillgänglig i flera olika tjocklekar och är designad för isolering av betongbjälklag i garage eller andra kalla utrymmen under ex. uppvärmda bostäder. Den är lämplig för användning i nybyggnation och renoveringsprojekt för alla armerade betongelement i både horisontell och vertikal orientering.

Det bärande betongelementet kan vara konstruerad som massiva betongelement eller håldäck.

Installation

Ytan på betongbjälklaget där PAROC CGL 20cy Undertakslamell ska monteras måste vara slät och ren. PAROC CGL 20cy Undertakslamell limmas direkt mot betongen med PAROC SW Klister (XPG 001). Underlaget ska vara fast, plant, torrt, bärkraftig och fritt från fett, mögel, olja samt damm. Montera lamellerna så att inget klister eller mellanrum lämnas i skarvarna mellan lamellerna. Lamellerna ska monteras i rader med förskjutna skarvar, dvs. halva lamellens längd. Se till att luften pressas ut från de tandade kanalerna med klister genom att använd en ren stålspackel för att pressa lamellen mot underlaget.

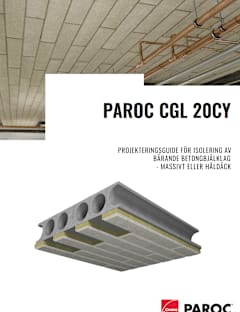

Se detaljerad arbetsanvisning för PAROC CGL 20cy Undertakslamell här.
