Lamekatused Päikesepaneelidega

Päikesemoodulitega katuste soojustuslahendus


  • Päikesepaneelid paigaldatud lahtiselt otse katusekattele, millele lisatakse raskused
  • Katusekate materjal
  • Mehhaaniline kinnituselement
  • Ülemine soojustusplaat PAROC ROB 80(g) – 30 mm
  • Soojusplaat PAROC ROS 70
  • PAROC õhu- ja aurutõke (XMV 020) PAROC aurutõkke tihendusteibiga (XST 013) tihendatud ühenduskohad
  • Aluskate õhu- ja auruisolatsioonikihi paigaldamiseks PAROC ROB 80 - 20,30 mm (kasutatakse profiilplekk lamekatusel)
  • Profiilplekist lamekatus, monoliitne või monteeritav raudbetoonpaneel

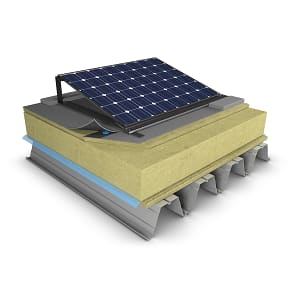

Lamekatuse lahendus päikesepaneelide ja PAROC-isolatsiooniga

Soojusisolatsiooni plaadid:

PAROC ROS 70: lamekatuste peamine soojustuskiht, millele on paigaldatud päikespaneelid. Survetugevus σ10 ≥ 70kPa, soojusjuhtivus λD = 0,039 W/mK

PAROC ROB 80 (g): 20-30 mm alumine ja/või ülemine soojustusplaat survetugevusega σ10 ≥ 80 kPa, soojusjuhtivus λD = 0,038 W/mK



Kandev konstruktsioon

Kandev konstruktsioon võib olla monoliitsest raudbetoonist, monteeritavatest raudbetoonpaneelidest või profiilplekist.



Aluskihi PAROC ROB 80 paigaldamine

Teras katusekonstruktsiooni puhul on vaja paigaldada tugev alus/aluskate aurutõkke paigaldamiseks. Me soovitame paigaldada 20 mm paksused PAROC ROB 80 kivivillaplaadid. Paksemate soojustusplaatide kasutamisel tuleb teha arvutused ja jälgida, et niiskus ei koguneks vastu veeauru ja õhku isoleerivat kihti.



Veeauru isoleeriv kiht

See kiht paigaldatakse otse spetsiaalselt selleks ette nähtud pinnale, et niiskus ei koguneks katusekonstruktsioonidesse. Seetõttu tuleb auru ja õhku isoleeriva kihi omadused määrata vastavalt kohalikule standardile. Auru- ja õhuisolatsioonikihiks kasutatavate ehitustoodete liitekohad peavad olema liimitud, kokku keevitatud või muul viisil tihendatud. Katuse ühenduskohtades katust ületavate seinte ja katuseelementidega peab auruisolatsioonikiht ulatuma soojustuskihi ülaossa.



Soojustus

Päikesepaneelide süsteemi paigaldamisel katusekonstruktsioonile on väga oluline hinnata kõiki katusekonstruktsioonile mõjuvaid koormusi. Päikesepaneelidel on teatud kaal, mis on tavaliste katuselahendustega võrreldes täiendav, püsiv koormus.

Seetõttu soovitame soojustuse põhikihi paigaldada plaatidest, mille survetugevus 10% deformatsioonil ei ole väiksem kui 70 kPa, s.o. PAROC ROS 70 plaatidest. Seda saab paigaldada ühest või mitmest PAROC ROS 70 plaatide kihist, olenevalt soojustuse vajalikust paksusest.

Pealmises soojustuskihis soovitame kasutada 20-30mm paksuseid PAROC ROB 80 (g) plaate.  Soojustusplaadid peavad üksteisega tihedalt sobituma ning vuugid peavad olema üksteise suhtes nihutatud, et vältida nelja nurga ühendusi.



Kinnitusdetailid

Katusekate ja kõik muud katusekonstruktsiooni kihid kinnitatakse mehaaniliselt spetsiaalselt projekteeritud kinnituselementidega kandva katusekonstruktsiooni külge (profiilplekk või raudbetoonplaadid).

Kinnituselementide arv ja nende paigutus sõltub katusekonstruktsioonile mõjuvatest tuulekoormustest ja kinnituselemendi tugevusest.



Katusekate

PAROC PAROC ROB 80 (g) pealiskihile paigaldatakse katuse hüdroisolatsioonikate.

Profiilplekile paigaldatud lamekatuse soojusläbikandeteguri U (W/m2K) väärtused

PAROC ROB 80 (30mm) + PAROC ROS 70 (100-350mm) + PAROC ROB 80 (30mm) ) kinnituselemendi soojust juhtiv osa on süvistatud.

PAROC ROS 70 paksus (mm)

100

150

180

200

250

300

350

U, (W/m2K)

0,230

0,178

0,156

0,145

0,122

0,106

0,093

Päikesepaneelide paigaldamise skeemid


Kogu pinnakoormus lamekatusel - koos päikesepaneelidega

Päiksepaneelide koormus hajutatud täistasapinnale

PAROC Päikesekatus 1 m x 0,1 m lineaarse koormusega lamekatusel - päikesepaneelid

Päikesepaneelide koormus jaotatud 1x 0,1 m ribadele

PAROC Päikesekatus koos koormusjaotuspaneeliga

Päikesepaneelide toetamine 0,4 x 0,4 m² plaatidega

PAROC Päikesekatus koos 0,15 m Ø koormusjaotusplaadiga

Päikesepaneelid tugi punktidega

Päikesepaneelidesüsteemi paigaldamisel on äärmiselt oluline hinnata kogu konstruktsiooni koormust. Päikesepaneelisüsteemil on teatud kaal, mis on pidev koormus. Lisaks nendele pidevatele koormustele mõjuvad katusetele ka muutuvad tuule- ja lumekoormused. Ajutiste koormuste suurusi mõjutavad ka hoone arhitektuur ja hoone asukoht. Muutuv koormus mõjutab konstruktsioone tavaliselt lühemate tsüklitena, mis võib põhjustada pinnakihi – katusekatte ajutist deformatsiooni.

Maksimaalsete soovitatavate pikaajaliste katusekoormuste tabel vastavalt päikesemooduli paigaldusskeemidele lamekatusele.


Survetugevus

CS (10)/CS (Y)

Punkt koormus

PL (5)

Maksimaalne soovitatav koormus


Täistasapinnaline koormus

Toetuspind 0,4 x 0,4 m2 plaadid  (≤0,5x0,5 m)

Toetuspind 1x 0,1 m ribad (laius ≤ 0,2 m)

Punktugi, plaadi läbimõõt 0.2m (≤ 0.2 m/0.2x0.2)

Tooted

kPa

N

kN/m2 (kg/m2)

kN/punkt (kg/punkt)

kN/m (kg/m)

N/punkt (kg/punkt)

PAROC ROB 80

80

700

10.0 (1000)

3.2 (320)

2.0 (200)

730 (73)

PAROC ROS 70

70

650

7.5 (750)

2.5 (250)

1.5 (150)

680 (68)

PAROC ROB 80 30 mm + PAROC ROS 70

80/70

700/650

7.5 (750)

2.8 (280)

1.8 (180)

730 (73)

Märkused:

Koormusetoetuspind peab olema vähemalt 0,015 m2

Koormusjaotusplaatide vaheline kaugus peab olema 2 korda suurem kui soojusisolatsiooni paksus, kuid mitte vähem kui 300 mm

Teenindus tarbeks või muul põhjustel soovitame paigaldada koormusttaluvad plaadid või spetsiaalsed teenindusrajad.

CAD joonised


Tööriistaga PAROC Soojustuse lahendused / Struktuuri valik saate hõlpsasti leida oma projektile sobiva CAD-joonise.

Laaige alla CAD-failid pdf- või dwg-formaadis või kõik hoone isolatsiooni CAD-failid koos pdf-formaadis.

Vaata CAD jooniseid
