Piilevä lämpöhäviön reitti: Seinäkonsolit tuulettuvissa julkisivuissa

Tuulettuvassa julkisivussa seinäkonsolit ja eristekiinnikkeet ovat rakenteellisesti välttämättömiä, mutta ne läpäisevät eristekerroksen ja muodostavat kylmäsiltoja. Jos kiinnikkeiden vaikutusta ei huomioida mitoituksessa, osa eristyksellä tavoitellusta energiatehokkuudesta menetetään, koska metalli johtaa lämpöä moninkertaisesti eristeeseen verrattuna. Käytännössä tämä näkyy lisälämpöhäviönä, joka joudutaan kompensoimaan paksummalla eristeellä tai valitsemalla lämpöteknisesti parempi konsoliratkaisu. Siksi seinäkonsolit on käsiteltävä osana eristysjärjestelmää (ei irrallisina kiinnitysosina). Oikein valitulla konsolilla voidaan pienentää tarvittavaa eristepaksuutta sekä säästää energiaa ja materiaalia.

Aiemmissa artikkeleissa käsittelimme tuuletusvälin mitoitusta sekä ilmavirran vaikutusta julkisivurakenteen lämmöneristykseen. Tässä artikkelissa keskitymme tekijään, joka usein aliarvioidaan lämmönläpäisykertoimen laskennassa: eristekerroksen läpäiseviin seinäkonsoleihin ja kiinnikkeisiin sekä niiden muodostamiin kylmäsiltoihin.

Miksi konsolit ja kiinnikkeet voivat hallita julkisivun lämpöteknistä suorituskykyä?

Monissa projekteissa julkisivun suunnittelu etenee niin, että ensin valitaan verhoustyyppi ja sen jälkeen järjestelmä, jolla verhouksen kuormat siirretään kantavaan runkoon. Lämmöneristys mitoitetaan usein vasta tämän jälkeen.

Tuulettuvassa julkisivussa seinäkonsolit kannattelevat verhousta ja määrittävät samalla etäisyyden kantavasta rakenteesta. Tähän väliin sijoittuvat eriste ja tuuletusväli. Rakennetta ei kuitenkaan voida pitää lämpöteknisesti yhtenäisenä, sillä eristekerroksen läpäisee suuri määrä metallisia konsoleita ja kiinnikkeitä. Määrä riippuu muun muassa tuulikuormista, energiatehokkuustavoitteista ja verhousmateriaalin painosta.

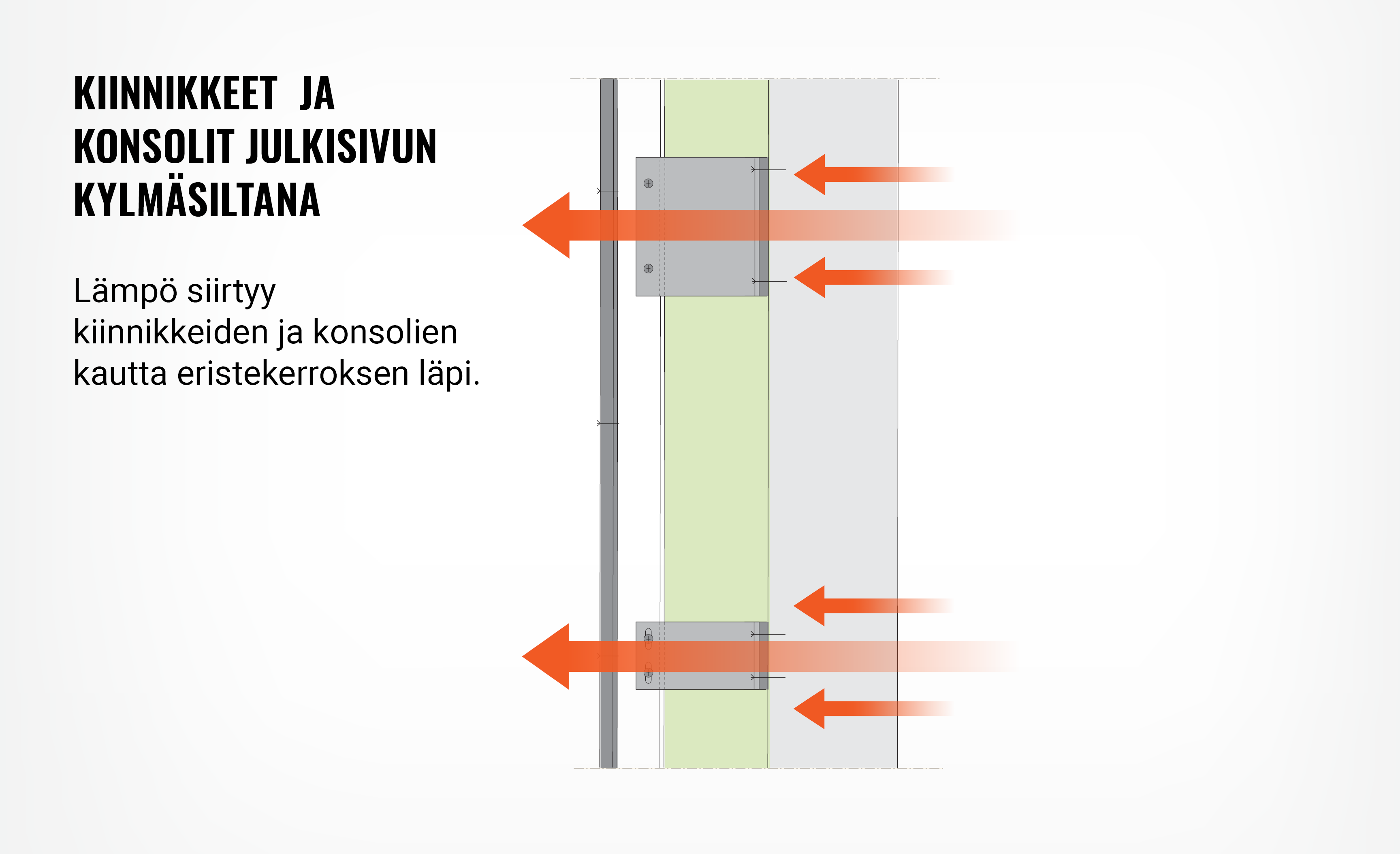

Jokainen eristeen läpi kulkeva metalliosa toimii kylmäsiltana eli johtaa lämpöä eristekerroksen ohi nopeammin. Kun kylmäsiltoja on runsaasti, niiden yhteisvaikutus voi heikentää rakenteen todellista eristyskykyä merkittävästi.

Miten seinäkonsolit lisäävät lämpöhäviötä käytännössä?

Seinäkonsoleiden vaikutus näkyy suoraan rakenteen lämpöhäviössä; osa lämmöstä johtuu metallisten konsoleiden ja kiinnikkeiden kautta. Näin syntyy eristekerroksen läpäiseviä reittejä, jotka kasvattavat lämmönläpäisyä. Ilmiö ei ole poikkeus vaan tuuletettujen julkisivujen kiinnitystavan väistämätön seuraus.

Yksittäisen konsolin vaikutus voi tuntua pieneltä, mutta julkisivuissa kiinnikkeitä on tyypillisesti satoja erikokoisia ja -pituisia kiinnikkeitä. Vaikutus on kumulatiivinen: pistemäiset kylmäsillat muodostavat verkoston, joka voi heikentää rakennuksen kokonaisenergiatehokkuutta ja selittää osan erosta lasketun (ihanneoletuksiin perustuvan) ja toteutuneen suorituskyvyn välillä.

Kylmäsiltavaikutuksen suuruus riippuu konsolien ja kiinnikkeiden materiaalista (lämmönjohtavuus), geometriasta (poikkipinta-ala, pituus, kosketuspinta) sekä määrästä ja jaosta julkisivulla. Häviöitä voidaan kompensoida lisäämällä eristepaksuutta, mutta tämä nostaa kustannuksia ja voi kasvattaa myös kiinnikkeiden pituus- ja lujuusvaatimuksia. Teknisesti tehokkaampi lähtökohta on pienentää kylmäsiltoja itse kiinnitysjärjestelmässä esimerkiksi käyttämällä kylmäsiltakatkoja tai heikommin lämpöä johtavaa materiaalia.

Koska materiaalien lämmönjohtavuus eroaa selvästi toisistaan, sama julkisivurakenne voi käyttäytyä lämpöteknisesti hyvin eri tavoin riippuen siitä, ovatko konsolit esimerkiksi alumiinia, ruostumatonta terästä (RST) vai lämpösiltakatkollisia ratkaisuja. Mitä enemmän kiinnikkeitä julkisivu vaatii, sitä suuremmaksi materiaalivalinnan merkitys kasvaa.

Kun laskennallinen U-arvo kohtaa toteutuksen

U-arvo (W/m²K) kuvaa rakennusosan lämmönläpäisyä: kuinka paljon lämpövirtaa kulkee rakenteen läpi pinta-alaa ja lämpötilaeroa kohti. Mitä pienempi U-arvo, sitä parempi lämmöneristävyys ja sitä pienempi lämpöhäviö.

U-arvot lasketaan usein oletuksella, että eristekerros on jatkuva ja homogeeninen. Tuuletetuissa julkisivuissa seinäkonsolit ja kiinnikkeet kuitenkin läpäisevät eristeen ja muodostavat pistemäisiä kylmäsiltoja. Kun kylmäsiltojen vaikutus ylittää standardeissa määritellyt kynnysarvot, se on huomioitava laskennassa lisäkorjauksena ΔUf (lämmönläpäisyn lisäys kiinnikkeiden vuoksi). Käytännössä ΔUf kasvattaa julkisivun “todellista” U-arvoa verrattuna pelkkään eristepaksuuteen perustuvaan arvoon.

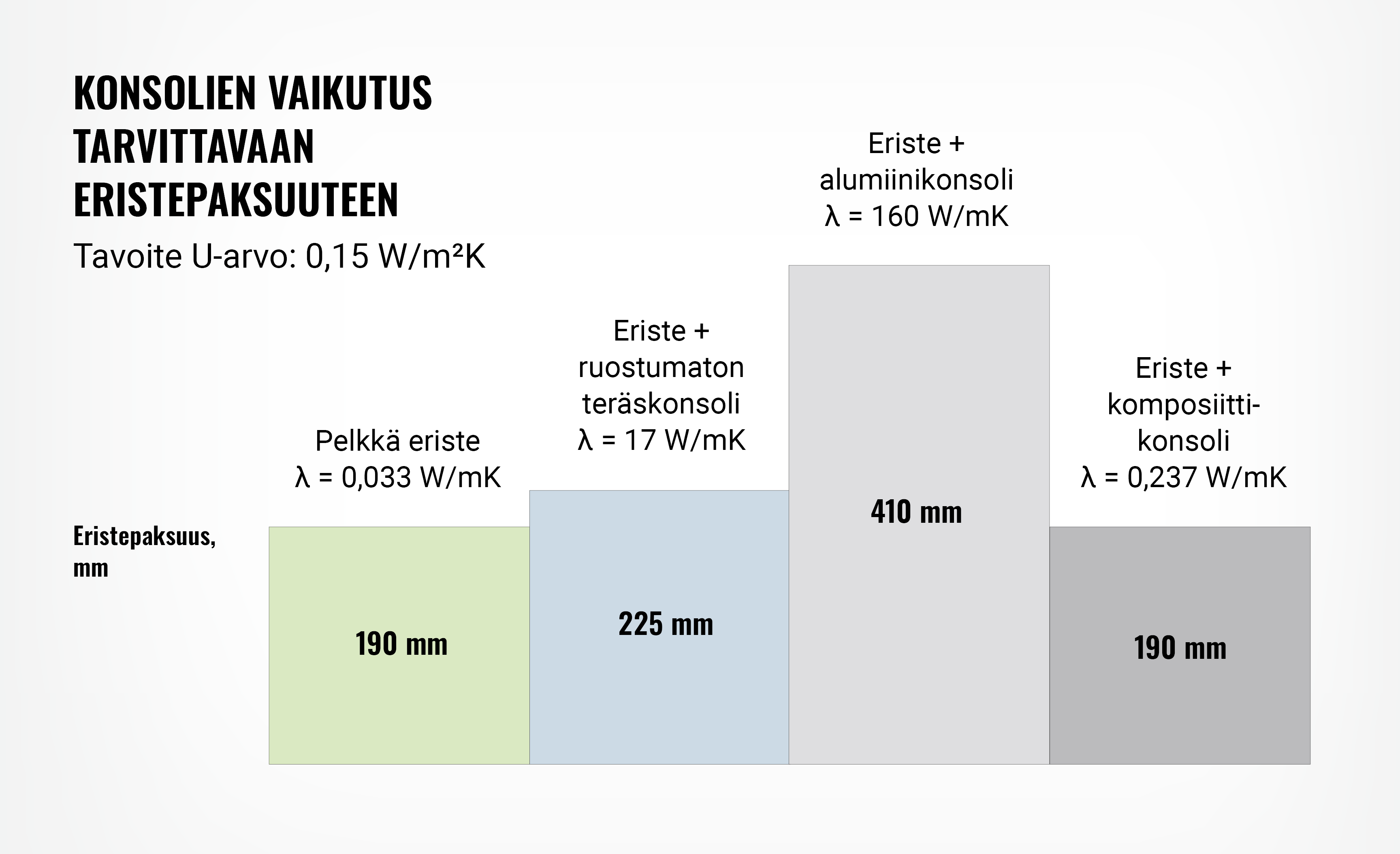

Yksinkertaistettu esimerkki havainnollistaa mittakaavaa: ilman merkittäviä kylmäsiltoja seinärakenteen tavoite-U-arvo voidaan saavuttaa noin 180 mm eristepaksuudella. Kun seinäkonsolit ja niiden muodostama ΔU otetaan mukaan, sama tavoitetaso voi edellyttää yli 300 mm eristystä. Erot voivat syntyä pelkästään konsolimateriaalin ja -rakenteen valinnasta. Esimerkiksi alumiinikonsoleilla (korkea lämmönjohtavuus) tarvittava kompensointi voi kasvaa niin suureksi, että vakiopituinen konsoli ei enää riitä kasvaneelle eristepaksuudelle ja joudutaan siirtymään järeämpiin kiinniketyyppeihin. Energiatehokkuuden kannalta kylmäsiltakatkolliset tai RST-konsolit ovat usein suositeltavia, koska niiden kylmäsiltavaikutus on tyypillisesti alumiinia pienempi.

Konsolien lämmönjohtavuus nostaa esiin keskeisen suunnittelukysymyksen: Miten mitoittaa kiinnitysjärjestelmä niin, että se täyttää sekä julkisivuun kohdistuvat kuormat (esim. tuuli, omapaino) että asetetut lämpötekniset vaatimukset ilman, että eristepaksuus kasvaa tarpeettomasti?

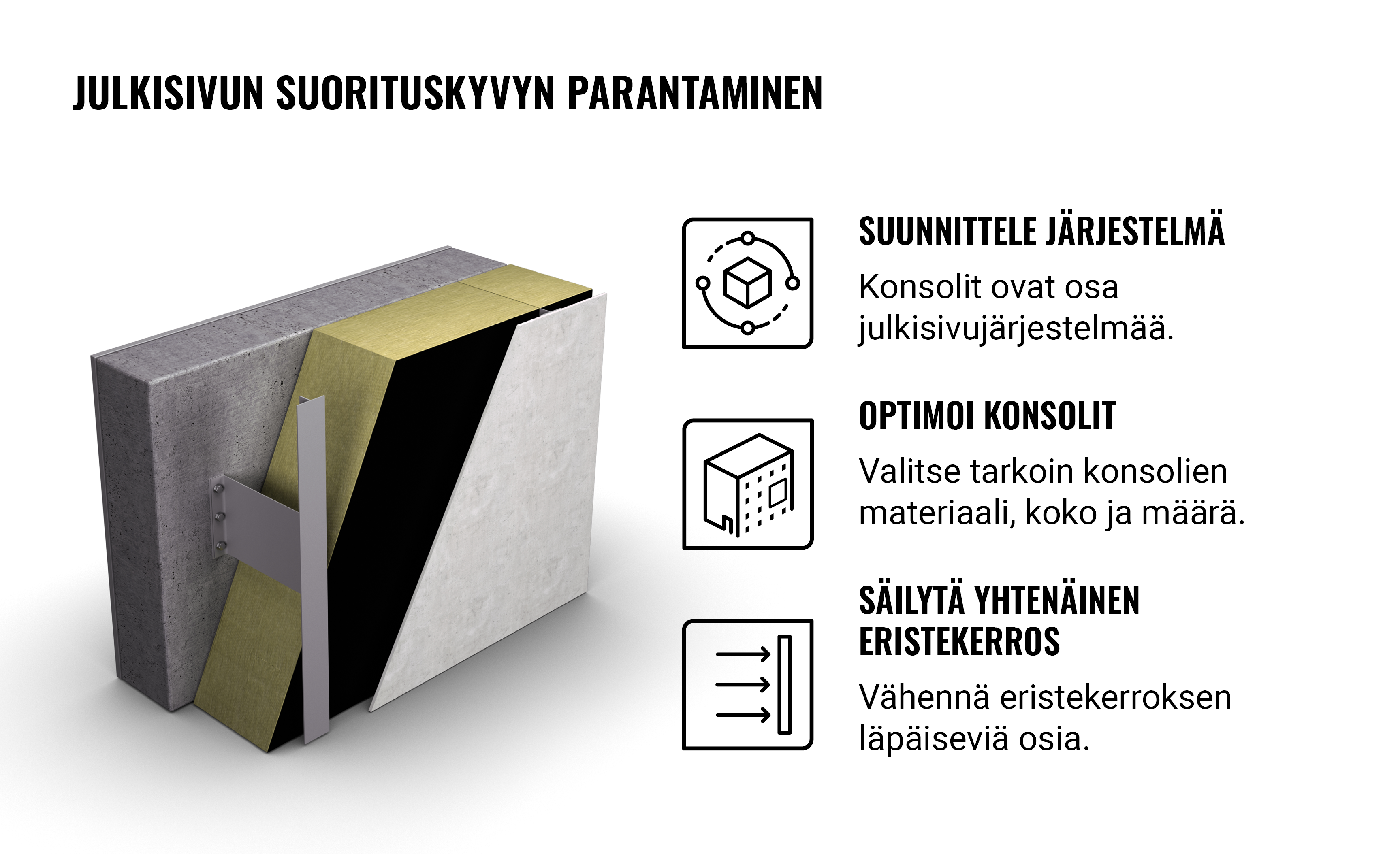

Konsolit osana energiatehokasta julkisivuratkaisua

Johtopäätös on selvä: konsoleita ei kannata käsitellä pelkkinä kiinnityskomponentteina, jos julkisivun energiatehokkuus halutaan optimoida. Ne on huomioitava osana eristysjärjestelmää ja lämmönläpäisykertoimen (U-arvon) laskentaa, koska ne määrittävät ΔU-korjauksen ja siten tarvittavan eristepaksuuden. Tämä edellyttää siirtymistä komponenttien “erillisoptimoinnista” järjestelmätason suunnitteluun, jossa lämpötekniset, rakenteelliset ja asennettavuuteen liittyvät tekijät tarkastellaan yhdessä.

"Suunnittelusta tulee optimointia: rakenteellinen toimivuus on varmistettava samalla, kun tasapainoillaan energiatehokkuuden ja seinärakenteen paksuuden kanssa. Paras ratkaisu minimoi elinkaarikustannukset ilman, että arkkitehtonisesta ilmeestä joudutaan tinkimään. Siksi julkisivun suorituskykyä ei voi optimoida tarkastelemalla komponentteja kokonaisuudesta erillään”, lisää Alex Lalla.

Tehokas lähestymistapa on optimoida konsolit osana koko julkisivujärjestelmää: minimoi kylmäsillat (materiaalivalinnat, kylmäsiltakatkot), vähennä kiinnikkeiden määrää rakenteen sallimissa rajoissa ja varmista, että ΔU vastaa suunniteltua kiinnikejakoa.


Johtopäätökset: Suunnittelusta mitattavaan suorituskykyyn

Lasketun ja toteutuvan suorituskyvyn eron kaventaminen edellyttää integroitua suunnittelua, jossa kiinnitysjärjestelmä (konsolit, kiinnikkeet ja jako), lämmöneristys ja tuuletusväli mitoitetaan yhdessä jo hankkeen alkuvaiheessa.

Tuulettuvat julkisivut ovat järjestelmiä: niiden suorituskyky riippuu siitä, miten osat toimivat yhdessä. Pieniltä näyttävät yksityiskohdat – kuten konsolin materiaali ja määrä – voivat vaikuttaa suhteettoman paljon kokonaislämmönläpäisyyn, minkä vuoksi “heikoin lenkki” on usein juuri kiinnitysjärjestelmä.

Mitä tämä tarkoittaa käytännössä (tarkistuslista)

• Käsittele konsolit ja kiinnikkeet osana eristysjärjestelmää ja lämmönläpäisykertoimen laskentaa (ΔU), ei pelkkinä kiinnitysosina.
• Optimoi kiinnikkeiden materiaali ja rakenne (esim. kylmäsiltakatko) kylmäsiltojen pienentämiseksi.
• Älä perusta mitoitusta vain eristepaksuuden kasvattamiseen: selvitä ensin, voidaanko ΔU:ta pienentää kiinnike- ja konsoliratkaisulla.
• Tarkastele lämpö- ja rakenteellisia vaatimuksia järjestelmätasolla (kuormat, jako, asennettavuus, palotekniset ja kosteustekniset reunaehdot).
• Varmista, että suunniteltu kiinnikejako ja detaljit ovat toteutettavissa työmaalla ja että toteutus vastaa laskennan lähtötietoja.
