Välipohjat - Autohallien ja kellarikerrosten katot

Rakennuksen lämpimien tilojen ja niiden alapuolella olevien kellarikerrosten, autohallien ja muiden kylmien tilojen välisen välipohjan eristämisellä voidaan helposti parantaa koko rakennuksen energiatehokkuutta. Betonivälipohjan alapinnan eristäminen on helppoa ja se voidaan tehdä käytännössä milloin tahansa, myös rakennuksen käyttöönoton jälkeen. Eristämisellä voidaan nostaa yläpuolisen lattiapinnan lämpötilaa ja siten parantaa asumismukavuutta sekä alentaa rakennuksen lämmityskustannuksia, kun ylemmän kerroksen lämmittämiseen tarvitaan vähemmän energiaa betonivälipohjan paremman eristystason myötä. Samalla on mahdollista parantaa kerrosten välistä paloturvallisuutta ja laskea kellarikerroksen melutasoa.

Kylmän tai puolilämpimän parkkihallin kattoon ei tarvita monimutkaista rakennetta, jossa on useita tuotteita. Voit saavuttaa lämmöneristyksen, betonilaatan palosuojauksen ja äänenvaimennuksen yksinkertaisella ja kustannustehokkaalla PAROC CGL 20 -ratkaisulla.

Palosuojaus – testattu ja ETA-hyväksytty järjestelmä
Lämmöneristys – mahdollista saavuttaa U-arvovaatimukset vain yhdellä tuotteella ja yhdellä eristekerroksella
Äänenvaimennus – ääntä vaimentava materiaali vähentää tilan melua
Estetiikka – mahdollista saada hyvännäköinen katto vain yhdellä tuotteella
Nopea, helppo ja kätevä asennus perinteiseen levyeristysratkaisuun verrattuna
Kustannustehokas ratkaisu mm. autohallien ja kellaritilojen kattoihin

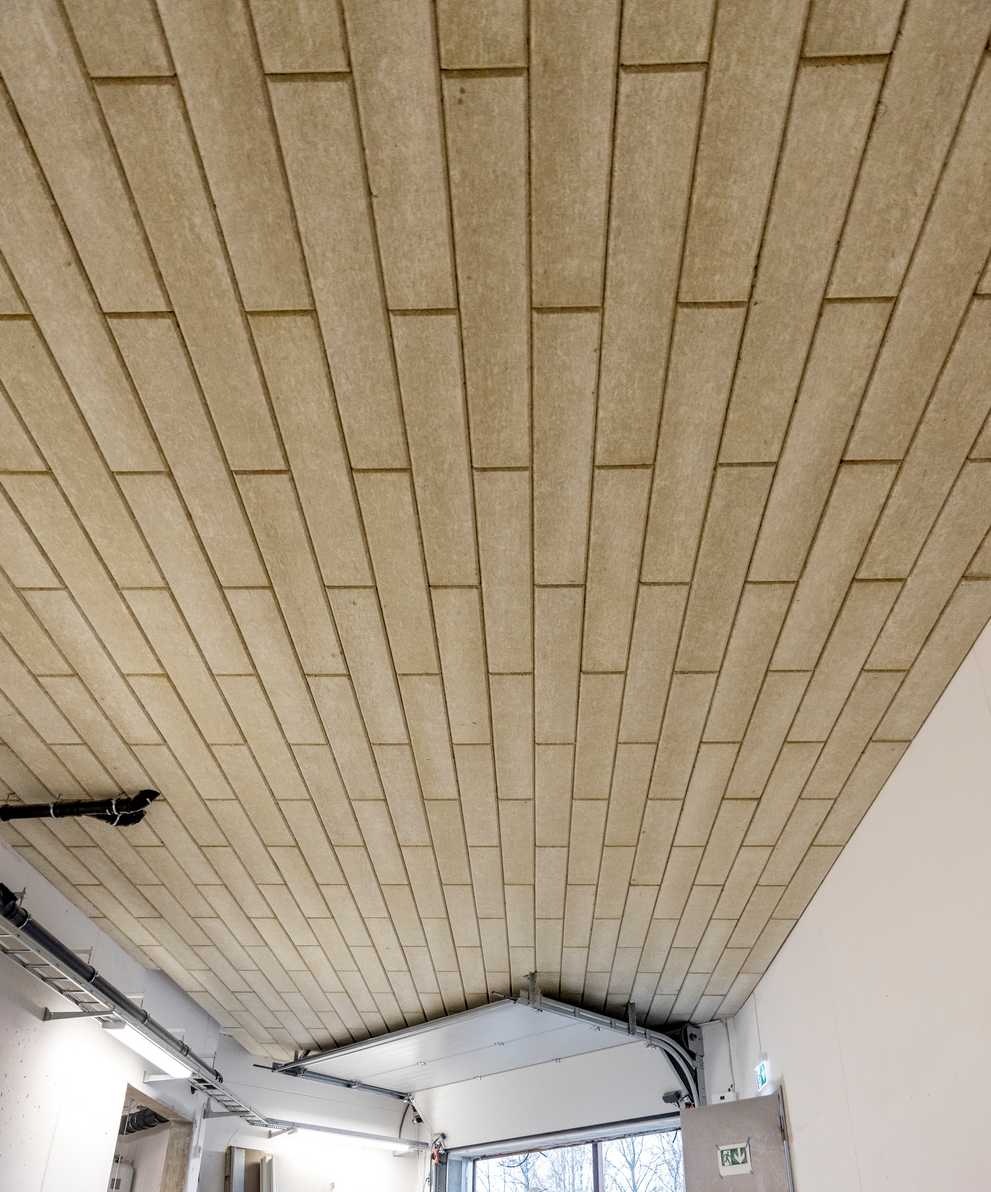

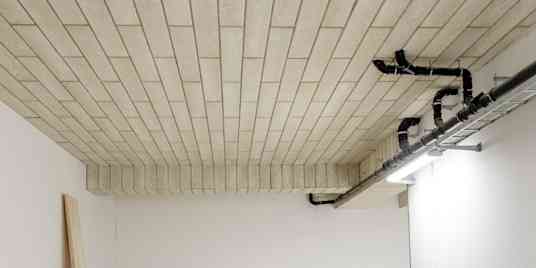

PAROC CGL 20cy kivivillalamelli on kustannustehokas ratkaisu autohallien ja kellarikerrosten kattojen eristämiseen.

Betonilaatan palosuojausratkaisu PAROC CGL 20 -lamelleilla

Paroc on kehittänyt tehokkaan palosuojausjärjestelmän betonilaattojen ja ontelolaattojen passiiviseen palosuojaukseen. Tämä palotestattu ja ETA-hyväksytty järjestelmä koostuu PAROC CGL 20 -lamelleista asennettuna PAROC SW-liimalla (XPG 001). REI 240 paloluokitus on mahdollista saavuttaa vain 50 mm paksuilla PAROC CGL 20(cy) -lamelleilla.

Rakenne:

Kantava betonirakenne: betonilaatta tai ontelolaatta
50 mm kivivillalamelli: PAROC CGL 20cy (reunaviistetty, primeroitu pinta), kiinnitys betonivälipohjaan PAROC SW-liimalla (XPG 001)

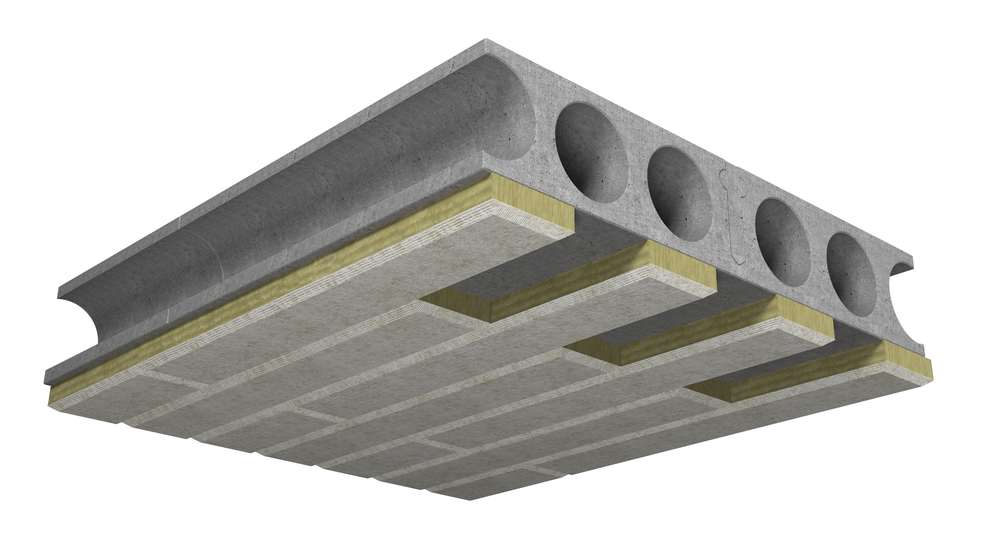

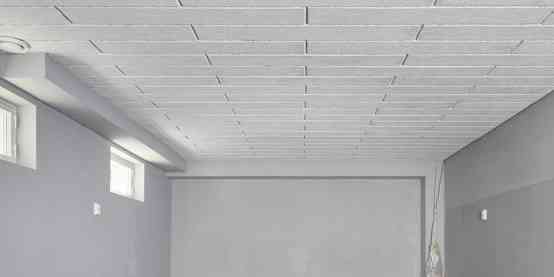

Betonilaatan tai ontelolaatan palosuojaus tuotteena kivivillalamelli PAROC CGL 20cy.

ETA kattaa kaikki PAROC CGL 20 -versiot (c, cc, cy, cyc, y, yc) eristepaksuuksilla 50-400 mm ja palosuojausjärjestelmä on voimassa myös ontelolaatoille. Tarkempia tietoja sovellusmahdollisuuksista, rajoituksista ja asennusohjeista löytyy betonin palosuojausoppaasta (Palosuojausopas 2 / Betoni) ja ETA 23-0539.

Palosuojausratkaisussa tuotteet tulee asentaa limittäin (limitys 1/2 lamellin porrastuksella eri rivien välillä), mikä on suositeltavaa myös lämmöneristysratkaisussa.

Palosuojausratkaisussa eristeen pinta voidaan maalata rakennustyömaalla silikaattimaalilla. Muiden maalien käyttö voi heikentää tuotteen palosuojausominaisuuksia ja siten niiden käyttäminen ei ole suositeltavaa. Lamellipinnan viimeistely voidaan suorittaa aikaisintaan 24 h kuluttua asennuksesta. Käytettävän maalin tulee olla hengittävää, kuten silikaattimaalit yleisesti ovat, jotta alustan ja liiman kosteus pääsee kuivumaan.

Äänenvaimennus:

PAROC CGL 20 -lamellit ovat ääntä vaimentavia (absorboivia) ja niitä voidaan käyttää vähentämään melua mm. kellarikerroksen parkkihallissa. Reunaviistetty ja primeroitu PAROC CGL 20cy -lamelli parantaa paitsi tilojen akustiikkaa, myös katon visuaalista ilmettä.

50 mm paksun PAROC CGL 20cy -lamellin painotettu äänenabsorptiokerroin on αw=0,75.
Tätä arvoa voidaan soveltaa PAROC CGL 20 ja PAROC CGL 20cy tuotepaksuuksille 50-249 mm.
250 mm paksun PAROC CGL 20cy -lamellin painotettu äänenabsorptiokerroin on αw=0,95.
Tätä arvoa voidaan soveltaa PAROC CGL 20 tuotepaksuuksille 250-400 mm.

Lämmöneristys:

Kantava betonirakenne: betonilaatta tai ontelolaatta
Kivivillalamelli PAROC CGL 20, 60-400 mm tai PAROC CGL 20cy, 50-200 mm (reunaviistetty, primeroitu pinta), kiinnitys betonivälipohjaan esim. PAROC SW-liimalla (XPG 001).
Lämmöneristysratkaisussa lamellieristeen (CGL 20 ja CGL 20cy) pinta voidaan maalata rakennustyömaalla. Eristeen pinnan maalaukseen on suositeltavaa käyttää hengittävää silikaattimaalia, joka mahdollistaa alustan ja liiman kosteuden poistumisen. Lamellipinnan viimeistely voidaan suorittaa aikaisintaan 24 h kuluttua asennuksesta.

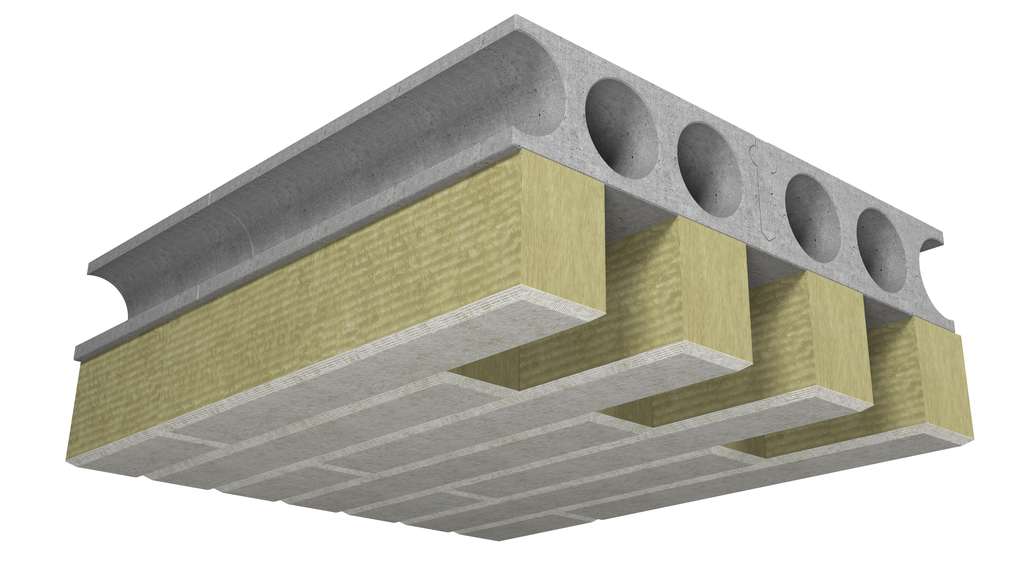

Kivivillalamelli PAROC CGL 20 on betonilaatan ja ontelolaatan lämmöneriste.

U-arvot

Alla olevassa taulukossa on esitettynä U-arvoja eri PAROC CGL 20 -tuotepaksuuksilla, kun kantavana rakenteena on ontelolaatta. PAROC CGL 20 -lamelleja on saatavana jopa 400 mm:n eristyspaksuuteen asti, jolla saavutetaan U-arvo 0,09 W/m²K.

Tuote	Eristyspaksuus mm & U-arvo
PAROC CGL 20cy		150	200
PAROC CGL 20	140		200	270	400
U-arvo, W/m² K	0,23	0,22	0,17	0,13	0,09

Huom! Maksimipaksuus PAROC CGL 20cy tuotteelle on 250 mm.

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan):

Asennus

PAROC CGL 20 -järjestelmä on sen helppo ja nopea asentaa. Kivivillalamellit asennetaan liimaamalla ne PAROC SW-liimalla suoraan betonikattoon ilman mekaanisia kiinnitys- tai tukirakenteita. Yksi eristekerros riittää lämmöneristyksen, palosuojauksen ja paremman akustiikan saavuttamiseen.

Lamellit toimitetaan työmaalle pakattuna lavalle taustapuoli ylöspäin, joten niitä ei tarvitse kääntää, vaan liima voidaan levittää suoraan tuotteeseen.

Lyhyempi asennusaika tarkoittaa vähemmän työtunteja ja myös alhaisempia telineiden tai henkilönostimien vuokrakustannuksia. PAROC CGL 20 -eristeratkaisun kokonaiskustannukset ovat pienemmät kuin perinteisellä levyeristysratkaisulla.

Lataa PAROC CGL 20 -asennusohje (pdf)

Varoitus: Tämä video sisältää vilkkuvia kuvia, jotka voivat laukaista kouristuskohtauksia henkilöille, joilla on valoherkkyys.

CAD-Kuvat

Väli- ja alapohjat, Betonirakenne, Ontelo- ja massiivilaatan palonsuojaus- ja lämmöneristysratkaisu (VP-IF-20.03)

Tuotteet PAROC CGL 20, PAROC CGL 20cyU-arvo (W/m²K) 0,09-1, 0,12, 0,17, 0,22Paloluokka REI 240

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin

Ratkaisuun liittyvät tuotteet

PAROC CGL 20 on mineraalipohjaisella sementtiliimalaastilla, kuten PAROC SW-liima (XPG 001), betonivälipohjan alapintaan liimattava kivivillalamelli. Tuotetta on saatavana kahtena eri versiona, joita ovat PAROC CGL 20 ja PAROC CGL 20cy. PAROC CGL 20 on pinnoittamaton suorareunainen lamellieriste. PAROC CGL 20cy on reunaviistetty lamellieriste, jonka näkyvän puolen pinta on primeroitu (pohjamaalattu, silikaattipohjainen pinnoite). Reunaviistous auttaa häivyttämään alustan pieniä tasoeroja.
