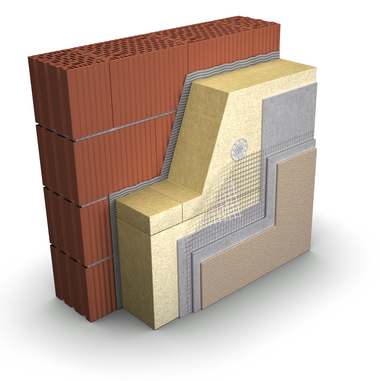

Tinkuojamos sienos su plokščių izoliacija
Sprendimas su gruntuotų plokščių izoliacija
Projektuojant ir įrengiant tinkuojamą sistemą, būtina laikytis sistemos gamintojo instrukcijų.
Šiltinant sienas gruntuotomis plokštėmis paroc Linio 10cc šiltinimo darbai vyksta ne tik greičiau, bet ir ekonomiškiau – klijų, naudojamų šiltinimo plokščių klijavimui ir armavimui, sunaudojama apie 8 proc. mažiau, o darbų trukmė trumpėja net penktadaliu.
Sprendimas su plokščių izoliacija
Projektuojant ir įrengiant tinkuojamą sistemą, būtina laikytis sistemos gamintojo instrukcijų.
paroc Linio 10 cc: efektyvi šilumos izoliacijos plokštė, kurios paviršius iš abiejų pusių padengtas gruntu, šilumos laidumas λ= 0,036 W/mK
paroc Linio Pro: nauja, efektyviausia šilumos izoliacijos plokštė, šilumos laidumas λ= 0,034 W/mK
paroc Linio 10: plačiausiai naudojama, efektyvi šilumos izoliacijos plokštė, šilumos laidumas λ= 0,036 W/mK
paroc Linio 15: šilumos izoliacijos plokštė angokraščių šiltinimui, šilumos laidumas λ= 0,037 W/mK
paroc akmens vatos šilumą izoliuojančios plokštės yra sudėtinė tinkuojamų sienų / fasadų sistemos dalis. Šias plokštes galima naudoti įvairių pastatų – individualių ir daugiabučių gyvenamųjų namų, pramonės ir biurų pastatų, bei dangoraižių tinkuojamų sienų konstrukcijose.
Tinkuojamų fasadų nedegias paroc akmens vatos plokštes galima klijuoti prie visų įprastų sienų paviršių – mūrinių, betoninių ir kitų. Pagrindo paviršius turi būti švarus, pakankamai sausas ir lygus.
Įrengiant šilumos izoliacijos sluoksnį būtina laikytis sistemos gamintojo/ tiekėjo instrukcijų.
Plokštėms be padengimo. Prieš tepant klijus, plokštės paviršius turi būti gruntuojamas. Priklijuota plokštė yra papildomai tvirtinama mechaniškai, laikantis sistemos gamintojo/tiekėjo reikalavimų.
Plokštėms gruntuotu paviršiumi (paroc Linio 10cc). Plokštės paviršius padengiamas klijais ir priklijuota plokštė mechaniškai pritvirtinama prie sienos taip, kaip nurodyta sistemos gamintojo/tiekėjo instrukcijose.
A, A+ ir A++ klasės pastatų sienų šiltinimui, reikalingas didesnis izoliacijos sluoksnio storis, todėl pasirinkus šilumos izoliaciją iš plokščių jas gali tekti įrengti iš 2 sluoksnių. Kita galimybė – pasirinkti vertikaliai orientuoto plaušo plokštes.
Tinkuojamų fasadų plokštės yra tvirtinamos specialiais tvirtinimo elementais. Jų tipas ir tvirtinimo būdas yra apibrėžti sistemų gamintojų techniniuose įvertinimuose.
Įrengiamas ant šilumą izoliuojančios plokštės, o armavimo tinklelis yra įleidžiamas į armuojantį sluoksnį. Įrengiant armuojantį sluoksnį būtina laikytis sistemų gamintojų techninio įvertinimo reikalavimų.
Ant tinkuojamos fasadų sistemos su paroc akmens vatos plokščių izoliacija galima įrengti skirtingą apdailą, pvz., tinką, klinkerio plyteles, natūralius akmenis. Visais atvejais būtina laikytis sistemos gamintojo instrukcijų apdailos sluoksnio įrengimui.
apskaičiuotos šiltinant įvairių storių paroc Linio 10cc, paroc Linio 10 plokštėmis:
Mūro siena/paroc Linio 10 (cc) storis mm | 150 | 180 | 200 | 250 | 180+100 | 200+100 |
|---|---|---|---|---|---|---|
| Keraminių plytų mūras, 250 mm | 0,219 | 0,187 | 0,170 | 0,139 | 0,125 | 0,117 |
| Keramzitbetonio mūras, 200 mm | 0,194 | 0,168 | 0,155 | 0,129 | 0,117 | 0,110 |
| Akyto betono blokelių mūras, 185 mm | 0,183 | 0,160 | 0,147 | 0,123 | 0,112 | 0,106 |
| Silikatinių blokelių mūras, 180 mm | 0,227 | 0,192 | 0,175 | 0,142 | 0,128 | 0,120 |
| Keraminių blokelių mūras, 175 mm | 0,204 | 0,175 | 0,161 | 0,133 | 0,120 | 0,113 |
apskaičiuotos šiltinant įvairių storių paroc Linio Pro plokštėmis:
Mūro siena/paroc Linio Pro storis mm | 150 | 180 | 200 | 250 | 180+100 | 200+100 |
|---|---|---|---|---|---|---|
| Keraminių plytų mūras, 250 mm | 0,209 | 0,178 | 0,162 | 0,132 | 0,119 | 0,112 |
| Keramzitbetonio mūras, 200 mm | 0,186 | 0,161 | 0,148 | 0,123 | 0,111 | 0,105 |
| Akyto betono blokelių mūras, 185 mm | 0,176 | 0,153 | 0,141 | 0,118 | 0,108 | 0,101 |
| Silikatinių blokelių mūras, 180 mm | 0,216 | 0,183 | 0,166 | 0,135 | 0,121 | 0,114 |
| Keraminių blokelių mūras, 175 mm | 0,195 | 0,168 | 0,153 | 0,126 | 0,114 | 0,108 |
CAD brėžiniai
Naudodamiesi paroc CAD brėžinių paieškos sistema „Structure Selector“, lengvai rasite reikiamą brėžinį savo projektams.
Atsisiųskite CAD brėžinius pdf ar dwg formatu, arba iškart visus statybinės izoliacijos CAD failus kaip pdf.
Tinkuojamo fasado su plokščių izoliacija montavimas
