Arbetsanvisning Isolera tak med PAROC Takfall och Ränndalskilar

För att underlätta installationen, undvika eventuella problem och garantera ett smidigt arbete har vi till din hjälp utarbetat dessa arbetsanvisningar.

Ingående produkter: PAROC ROU 60 4, ROU 60 5, ROV 60 1, ROV 60 2, ROB 80, Robster 50, Robster 60, ROS 30, ROL 30.

Allmänna regler för installation

Utför isoleringsarbetet på så tidigt som möjligt i byggprocessen, då ventilationen är god och åtkomsten är lätt.

Montera isoleringen noga och säkerställ att det inte finns något mellanrum mellan skivor eller vid anslutningar. Isolerfunktionen är beroende av god utfyllnad av det utrymme som skall isoleras. Det är speciellt viktigt att isoleringen ligger väl an mot konstruktionens varma sida. Springor på isoleringens varma sida kan försämra isolerfunktionen speciellt om sådana springor står i kontakt med den kalla sidan. Använd skivor som är formatanpassade. Undvik att använda småbitar, (≤ 200 mm) eftersom risken för uppkomst av springor då ökar. Överlappa skarvarna mellan isoleringsskikten. Undvik att placera fyra hörn tillsammans.

Hantering och lagring

Isoleringen är en för byggnaden mycket viktig produkt, och hanteras med stor varsamhet så att dess funktion inte äventyras. Förvaringen på arbetsplatsen fram till monteringstillfället planeras därför noga. Det helförslutna plastemballaget skyddar produkten mot tillfälliga väderpåkänningar. Vid längre lagring utomhus skall isoleringen täckas. Lösa paket stuvas så att skivorna står på kant och täcks. E-pack är ett utmärkt förpackningssystem, som minskar risken för skador på produkten och klarar utomhuslagring upp till 8 veckor. Om isoleringen blivit blöt skall paketen öppnas och skivorna torkas inomhus innan de monteras i konstruktionen. Montera aldrig in våt isolering. Om isoleringen blir våt efter montaget bör den inte byggas in innan den torkat.

Tillkapning

PAROC Stenull är enkel att skära och hantera. Vid tillskärning av skivor används avsedd Kniv och rak linjal eller Skärbord. Vid arbeten där många skärningar behövs är skärbordet ett utmärkt hjälpmedel som alltid ger räta vinklar. Skärbordet kan snabbt ställas om till olika mått och vinklar. Skärbord samt Säckställ och Säck för spill ger de bästa förutsättningarna för en bra arbetsmiljö vid isolerarbetet. Flexibla isolerskivor som skall monteras mellan balkar och reglar kapas med ett övermått på 5–10 mm för att få en bra utfyllnad utan springor eller spalter. Övermåttet är viktigt för konstruktionens funktion både ur värmeisolerings- och brandsynpunkt. Standardskivornas tjocklek är anpassad till normalt regelavstånd och reglar. Bredden är därför olika på skivor för träregelkonstruktioner och stålregelkonstruktioner.

Transporter av isoleringen på taket kan göras med s.k. tegelkärra. Utläggningsarbetet kan göras med högaffel. Isoleringen skärs med kniv efter rätskiva eller sågas med fogsvans. Håltagning i efterhand görs med kniv.

Var noggrann så att inte springor mellan skivor eller vid anslutningar uppstår. 4-hörnsmöten bör undvikas. Skarvarna förskjuts mellan isolerskikten. Vid två eller flera isolerskikt utläggs dessa omedelbart efter varandra. På grund av vindlast och andra krafter som påverkar konstruktionen ska tätskikt och isolering förankras löpande i underlaget enligt tätskiktsleverantörens anvisningar.

Täck utlagd isolering och öppnade pallar för kvällen. Undvik i möjligaste mån utläggning vid nederbörd. Eventuell fukt torkar ut långsamt eftersom stenullen är diffusionsöppen, men detta beror även på takets storlek och tätskiktens ånggenomsläpplighet.

Takfallskiva 1:40 används för uppbyggnad av raka fall med ca 1,5 graders taklutning. Fallen byggs upp med fyra kilformade skivor (nr 1-4), kompletterat med en plan skiva (nr 5) för större fallängder eller stora isolertjocklekar. Fallet kan göras hur långt som helst, dock med begränsning att isolertjockleken inte får överskrida vad som kan fästas in mekaniskt. Takfallet ska alltid täckas med PAROC ROB 80 eller PAROC Robster 60.

4-vägsfall kan användas vid kuvertläggning med invändigt eller utvändigt fall.

OBS!

4-vägsfall kan nästan alltid med fördel ersättas med PAROC ROU 60 5/ROU 60 4 och PAROC ROV 60 2.

Tips!

Börja från brunn, mät in de första skivorna noggrant. Skär inte skivorna vid hörnmöten i ”kuvertet”.

Lutningar: För lutning 1:20 kan dessa fallskivor läggas i dubbla skikt.

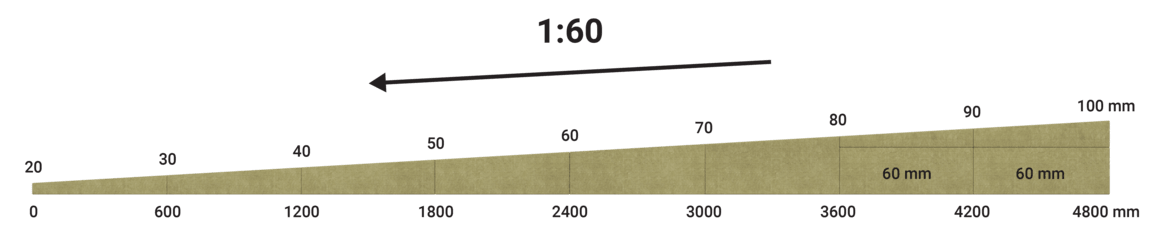

Takfallskiva 1:60 används för uppbyggnad av raka fall med ca 1 graders taklutning. Fallen byggs upp med sex kilformade skivor (nr 1-6), kompletterat med en plan skiva (nr 7) för större fallängder eller stora isolertjocklekar. Fallet kan göras hur långt som helst, dock med begränsning att isolertjockleken inte får överskrida vad som kan fästas in mekaniskt. Takfallet ska alltid täckas med PAROC ROB 80 eller PAROC Robster 60.

4-vägsfall kan användas vid kuvertläggning med invändigt eller utvändigt fall.

OBS! 4-vägsfall kan nästan alltid med fördel ersättas med PAROC ROU 60 5/ROU 60 4 och PAROC ROV 60 2.

Tips! Börja från brunn, mät in de första skivorna noggrant. Skär inte skivorna vid hörnmöten i ”kuvertet”.

Lutningar: För lutning 1:30 kan dessa fallskivor läggas i dubbla skikt.

För att skapa vattenavrinning mot brunnar eller leda vatten runt hinder på tak används PAROC ROV 60 2, Ränndalskilar. Ränndalskilarna byggs upp med sex stycken kilformade skivor (A-F) samt en plan skiva (G) för större killängder. Ränndalskilarna levereras som moduler med önskad längd. Lutning 1:60 i längdriktning och lutning 1:15 i tvärriktning. Tätskiktet kan appliceras direkt på Ränndalskilarna dock rekommenderar vi att den täcks med takboard alternativt Robster 60.

Delar A B C D E F G

Nedan exempel på ränndalskilar placerade mellan brunnar vid invändig avvattning på tak: Gör kilen lika åt båda håll. Skär eventuellt vid mitten.

För uppbyggnad av raka fall intill anslutningar, väggkrön och dylikt samt i ränndalar används PAROC ROV 60 1 Takkil. Takkilar finns i ett antal varianter och lutningar se bild nedan:

Nedan följer en anvisng för att skapa ränndalskilar med hjälpa av PAROC ROV 60 1 Takkilar.

Med valfria mått + Underskiva PAROC ROS 30, 80 mm 4

1. Lägg ut skivorna "mitt på taket". Anpassa utläggning till kilens längd och bredd.

2. Skär skivorna i linjen A-B. Linjen A-B kan flyttas allt efter önskad utformning.

3. Lägg kilen på plats med A vid brunn och B utmed sarg.

PAROC ROB 80 kan planas ut med 1200x300 20/0.
