Metāla rāmju piekares sistēmas

Fasādes sistēma

Fasādes balstošā apakškonstrukcija, ko izmanto fasādes sistēmās ar metāla karkasa struktūru, parasti ir izgatavota no alumīnija vai nerūsējošā tērauda. Sistēmā izmantotā metāla veidam ir liela ietekme uz nepieciešamo izolācijas biezumu. Tas izskaidrojams ar lielo termisko tiltu skaitu, kas stiprinājumu, L veida leņķu vai kronšteinu veidā caurvij siltumizolācijas slāni ar metāliem tik raksturīgo augsto siltumvadītspēju. Nerūsējošā tērauda kronšteina siltumvadītspēja ir viszemākā. Jaunākajos sistēmu piedāvājumos eksistē arī karkasi , kurās kronšteina siltumvadītspēja ir samazināta ar termiskā tilta pārrāvumu (plastmasas starplika) vai arī optimizējot caurejošo stiprinājumu izmērus. Šajās sistēmās izolācijas biezumu var optimizēt , bet tāpat ir jāveic kopējais siltuma caurlaidības U vērtības aprēķins ņemot vērā plānoto stiprinājumu veidu un skaitu

Sistēmas piedāvātājs, komplektētājs vai ražotājs izstrādā lokālu fasādes izklājumu, kur ievērtē stiprinājumu skaitu un lielumu. Parasti nesošo elementu skaits var svārstīties no ~ 2-4 gab./m2. Ja siltumizolācijas slānis ir biezāks , tad savukārt spēka plecs ir lielāks un ir nepieciešams izmēros lielāks balsts, kas palielina tā izmērus, augstumu un līdz ar to arī termiskā tilta efektu. Ja sienas kronšteins tiek nomainīts no vienas sistēmas uz citu, ir jāveic siltumizolācijas pārrēķins un jāpārbauda to termiskā tilta ietekme, lai konstrukcijas U vērtība paliktu projekta līmenī

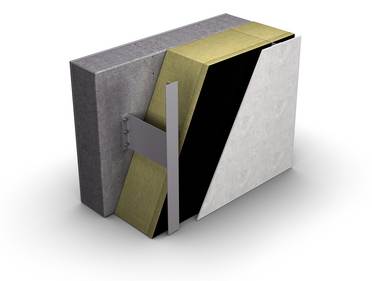

Ventilējamas fasādes sistēma ar metāla karkasu

Siltumizolācija

Siltumizolācijas plāksnes parasti tiek uzstādītas starp metāla profilu vadulēm , kuras turās pie L veida kronšteiniem vai arī atsevišķi stiprinot pie sienas ar mehāniskajiem stiprinājumiem. Fasādes nesošie kronšteini un vadules ir kā kopējs orientieris un parasti siltumizolācijas plākšņu izmērs atbilst to savstarpējam attālumam cc600 vai cc1200. Siltumizolāciju var veikt ar divslāņu vai vienslāņa plākšņu metodi;

Divslāņu risinājumā vispirms tiek uzstādīts biezāks elastīgās jeb mīkstās siltumizolācijas slānis piemēram, PAROC Ultra pret nesošās siltināmās sienas virsmu, un tad kā nosedzošais slānis tiek ierīkota plānāka vēja aizsardzības izolācija, piemēram, PAROC Cortex b vai PAROC tento (t,tb) – šuves starp pirmo un otro izolācijas slāni pārklājas.

Viena slāņa risinājumā tiek montēts viena bieza puscieta akmens vates plāksne , kurai ir gan siltumizolācijas gan vēja aizsargizolācijas funkcija piemēram, PAROC tento (t,tb) vai PAROC Cortex One b). Šuves tiek labi noblīvētas gan konstrukciju šķēršošanas vietās gan savstarpēji. Ja šuves starp PAROC tento (t,tb) plāksnēm ir lielākas par 5mm tad šīs vietas ieteicams aizdrīvēt ar elastīgās akmens vates gabaliem. PAROC Cortex b izstrādājumiem ir speciālas šuvju lentas ar ko tiek nodrošināts šuvju hermētiskums.

Fasādes apšuvums

Metāla profili un apdares apšuvuma plāksnes tiek uzstādīti neilgi pēc siltumizolācijas uzstādīšanas, lai nodrošinātu iekšējo konstrukcijas slāņu aizsardzību pret laika apstākļiem. Metāla karkasu sistēmas sniedz neierobežotas iespējas dažādu apdares veidu pielietojumiem tādiem kā fasādes apdares dažādu kalibru plāksnes, flīzes, ķieģeļi un koks.

Tālāk ir tabula ar siltumizolācijas biezumu variantiem dažām metāla karkasa sistēmām :
