Miten tuulettuvan julkisivun toiminta määritellään?

Kosteudenhallinnan näkökulmasta tuulettuva julkisivu mielletään usein turvalliseksi ja pitkäikäiseksi ratkaisuksi. Vähemmälle huomiolle jää kuitenkin ilmiö, joka voi merkittävästi heikentää rakenteen todellista energiatehokkuutta: eristeen sisäinen konvektio. Kyse ei ole vähäpätöisestä yksityiskohdasta. Konvektion vaikutus kasvaa rakennuksen korkeuden, tuuliolosuhteiden ja julkisivun detaljiratkaisujen myötä. Oikean lämmöneristeen valinta onkin tuulettuvissa julkisivujärjestelmissä ratkaisevan tärkeää.

Artikkelisarjan ensimmäisessä osassa tarkastelimme tuuletusväliä kosteudenhallinnan ja rakenteen kestävyyden perustana. Keskeinen kysymys ei pelkästään tuuletusvälin mitoitus, vaan se, miten koko julkisivurakenne toimii tuulen aiheuttamien paine-erojen, lämpötilaerojen ja jatkuvan ilman liikkeen vaikutuksesta. Rakenteen toiminta määräytyy lopulta sen mukaan, miten ilmavirtaus, lämmöneristys ja kylmäsillat toimivat yhdessä osana kokonaisvaltaisesti suunniteltua järjestelmää.

"Tuulettuvissa julkisivuissa toiminta rajoittuu harvoin yhteen yksittäiseen tekijään. Julkisivun toimivuus määräytyy sen mukaan, miten ilmavirtaus, lämmöneristys ja rakenteelliset yksityiskohdat toimivat yhdessä", kertoo Susanna Tykka-Vedder, OC paroc Product Leader.

Ilman liike tuulettuvassa julkisivussa on tarkoituksellista. Tuuletusväli on suunniteltu mahdollistamaan hallittu ilmavirtaus, joka tukee seinärakenteen kuivumista. Konvektiolla tarkoitetaan lämmön siirtymistä ilman liikkeen mukana. Tuulettuvassa julkisivujärjestelmässä ilma ei kuitenkaan liiku ainoastaan tuuletusvälissä, vaan voi paine- ja lämpötilaerojen vaikutuksesta virrata myös eristekerrokseen tai sen läpi, mikäli eristeen ilmanläpäisevyys on liian suuri tai jos eristekerroksessa on rakoja.

VTT:n parocille tekemät tutkimukset* osoittavat, että tuulen aiheuttamat dynaamiset paine-erot voivat synnyttää huokoisessa eristeessä pakotettua konvektiota. Tämä lisää lämpöhäviöitä ja heikentää merkittävästi seinärakenteen todellista lämmönvastusta verrattuna laskennalliseen U-arvoon. (* VTT-R-01215-20 “Ventilated façade concept for paroc - Principle design guidelines”)

Mitä tutkimus kertoo eristeen ilmanläpäisevyyden raja-arvoista?

Numeerisia simulointeja hyödyntävissä tutkimuksissa analysoitiin tuulettuvien julkisivujen lämpö- ja kosteusteknistä toimintaa. Keskeiset havainnot ovat selkeitä:

• Kun tuuletusvälissä vallitsee vapaa ilmavirtaus ja tuuliolosuhteet synnyttävät paine-eroja, eristeen ilmanläpäisevyyden on oltava erittäin pieni, jotta konvektiosta aiheutuvat lämpöhäviöt pysyvät hallinnassa.

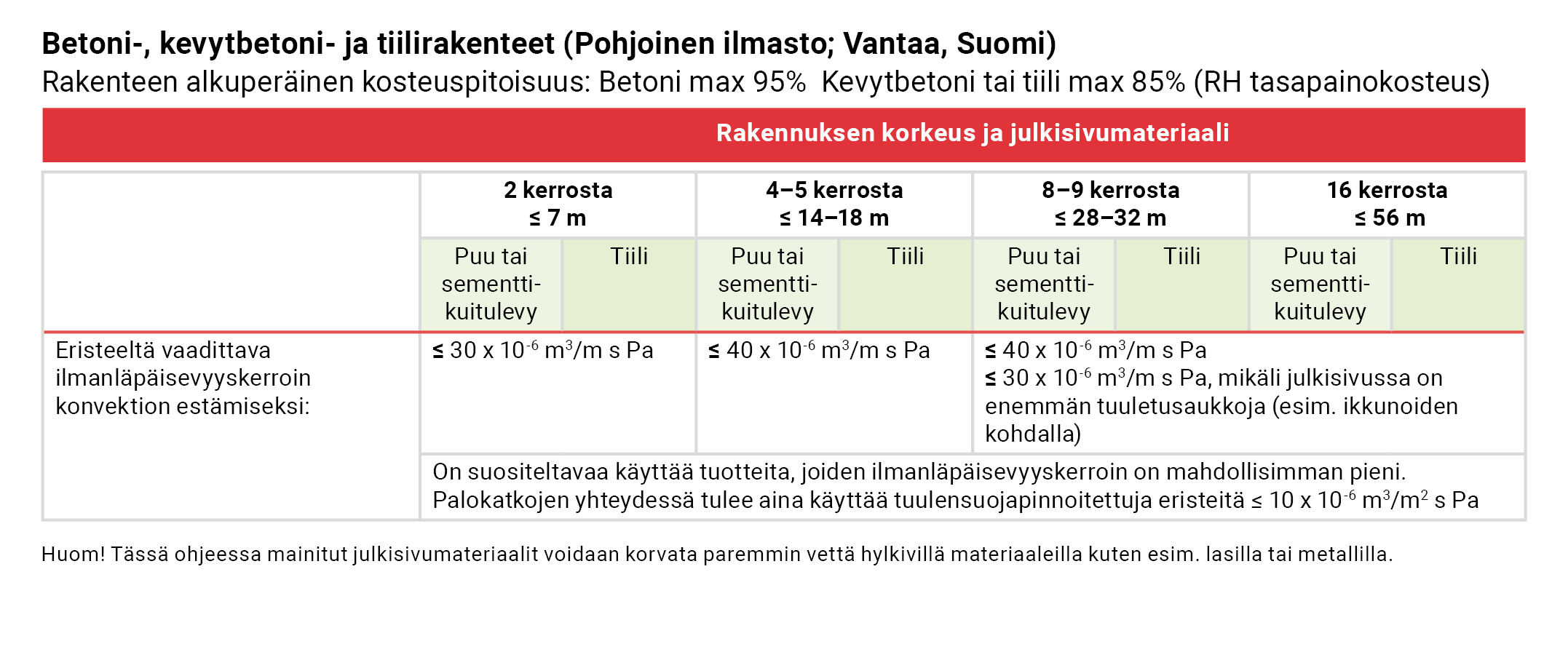

• VTT:n tutkimuksissa on esitetty ohjearvo, jonka mukaan eristeen ilmanläpäisevyys ei tulisi ylittää tasoa 50 × 10⁻⁶ m³/m·s·Pa, kun eristettä käytetään ilman erillistä tuulensuojaa.

Lisäksi tulokset osoittavat, että paikallisesti korkeat paineolosuhteet – esimerkiksi tuuletusaukkojen ja palokatkojen läheisyydessä – lisäävät merkittävästi pakotetun konvektion riskiä. Tällaisilla alueilla voidaan tarvita erillinen tuulta vastustava kerros.

Kun eriste altistuu paine- tai lämpötilaeroille, eristekerroksen sisäinen ilman liike voi lisätä lämmön siirtymistä. Tämä ilmiö, olipa kyse luonnollisesta tai pakotetusta konvektiosta, voi heikentää seinärakenteen tehokasta lämmönvastusta todellisissa käyttöolosuhteissa.

Miksi konvektio heikentää energiatehokkuutta?

Laskennallinen U-arvo perustuu oletukseen, että lämmön siirtyminen rakenteessa tapahtuu pääasiassa johtumalla. Todellisessa tuulettuvassa julkisivussa tämä oletus ei kuitenkaan aina pidä paikkaansa. Kun ilma pääsee kiertämään liian huokoisessa eristeessä,

• lämmön siirtyminen rakenteen läpi lisääntyy,
• eristeen tehokas lämmönvastus pienenee,
• rakennuksen energiankulutus kasvaa, vaikka laskennalliset suunnitteluarvot täyttyisivät paperilla.

VTT:n tekemä tutkimus korostaa, että konvektion vaikutukset eivät ole lyhytaikaisia, vaan ne vaikuttavat rakennuksen energiatasapainoon vuositasolla – erityisesti kylmissä ja tuulisissa ilmasto-olosuhteissa.

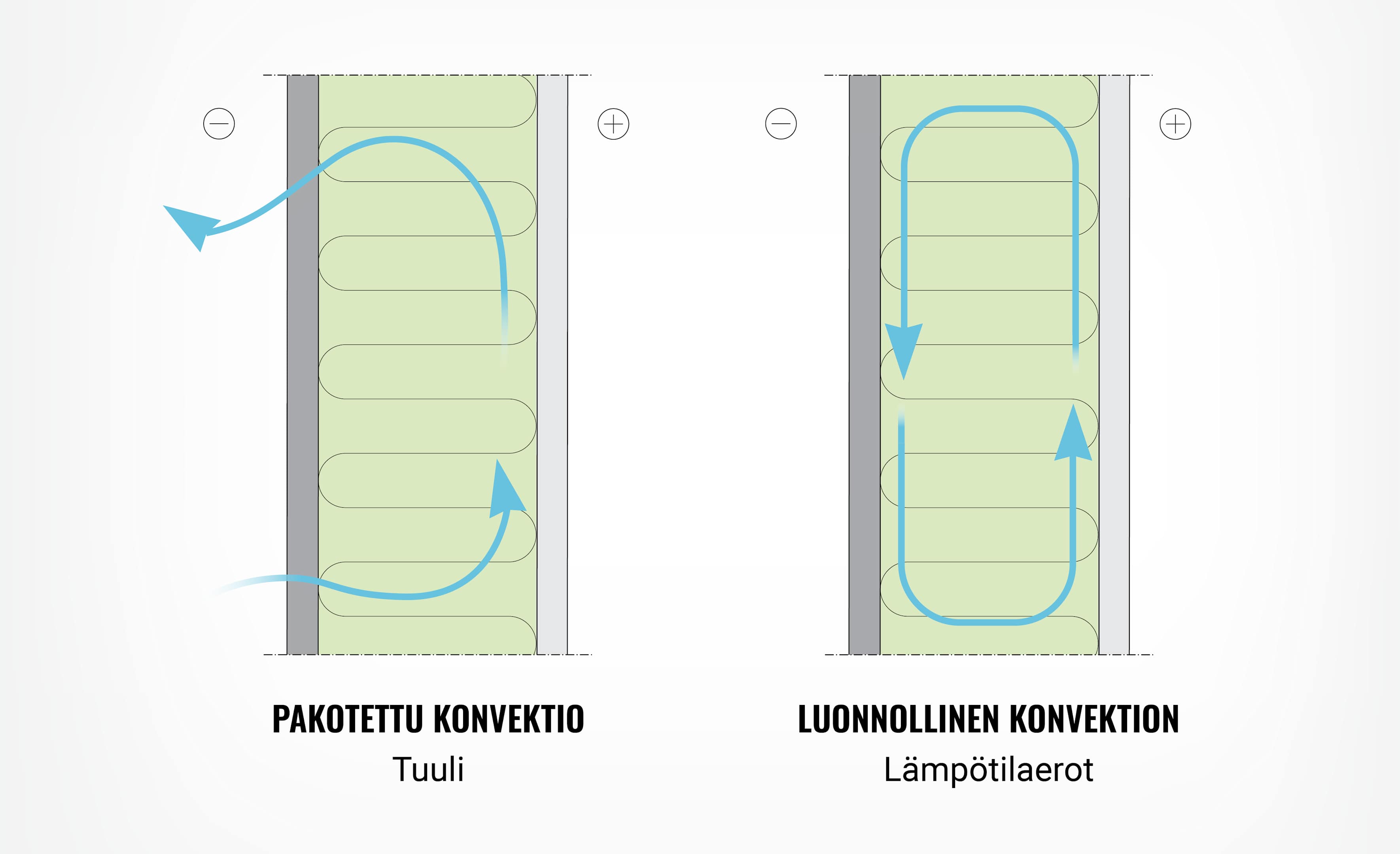

Luonnollinen konvektio syntyy silloin, kun sisä- ja ulkoilman väliset suuret lämpötilaerot aiheuttavat ilman liikkumista eristekerroksen sisällä. Tällainen ilmavirtaus hyvin huokoisessa eristeessä voi lisätä lämmön siirtymistä ja heikentää seinärakenteen tehokasta lämmönvastusta, erityisesti kylmissä talviolosuhteissa.

Pakotettu konvektio puolestaan syntyy tuulen aiheuttamista paine-eroista, erityisesti tuuletusaukkojen ja palokatkojen läheisyydessä. Paikallinen ilmavirtaus voi tunkeutua eristekerrokseen tai sen läpi kohdissa, joissa ilmanvastus ei ole riittävä. Vakaa toiminta edellyttää alhaista ilmanläpäisevyyttä ja tarvittaessa lisäsuojana erillistä tuulensuojakerrosta.

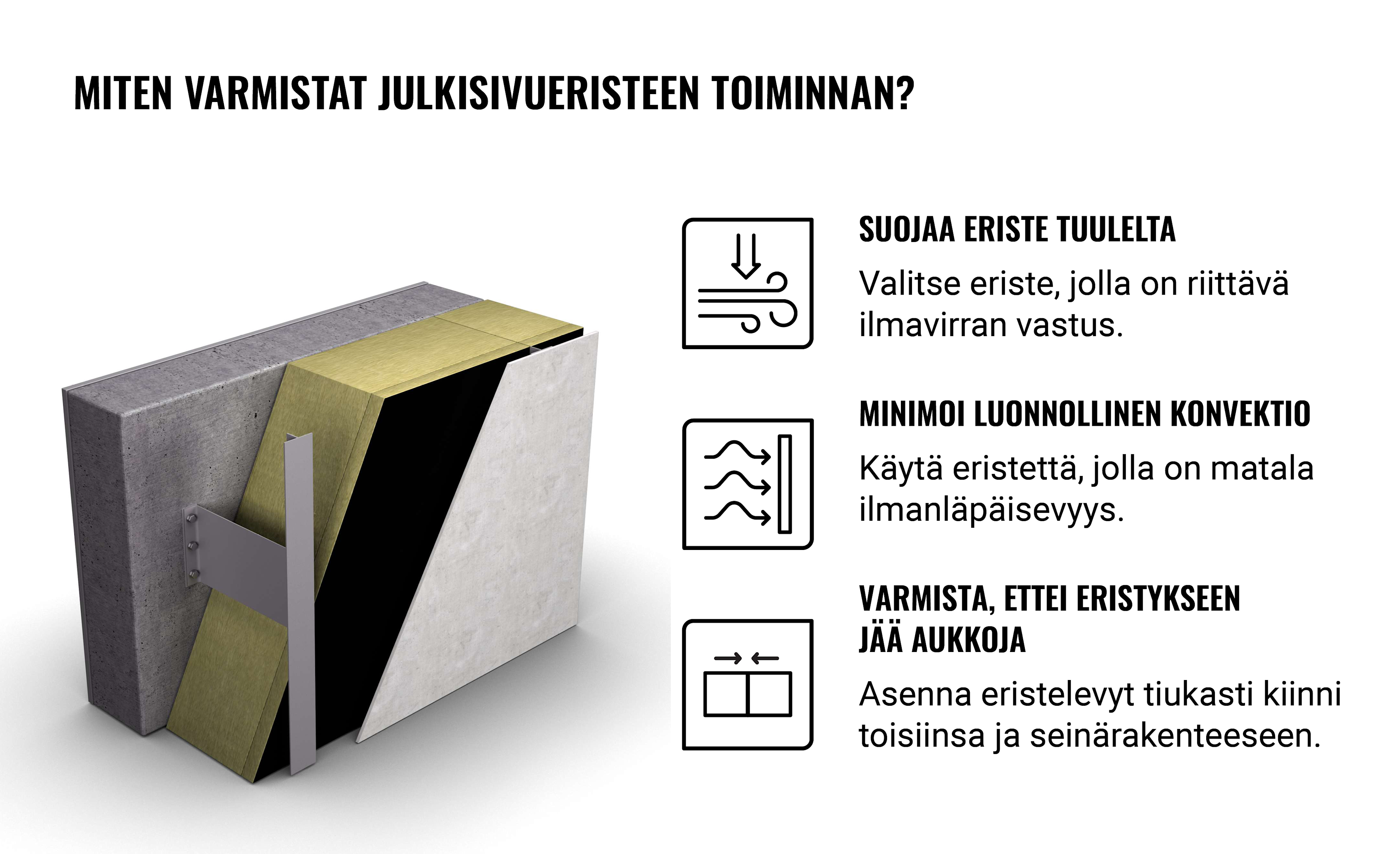

• Huomioi rakennuksen korkeus ja tuuliolosuhteista aiheutuvat paine-erot
• Tarkista eristeelle vaadittu ilmanläpäisevyys parocin suunnitteluohjeesta
• Arvioi tuulensuojakerroksen tarve aukkojen ja detaljien läheisyydessä
• Huomioi kiinnikkeiden, konsolien ja kannakkeiden aiheuttama kylmäsiltavaikutus U‑arvon laskennassa
• Hyödynnä simulointipohjaisia suunnitteluohjeita aina, kun niitä on saatavilla.


parocin ratkaisut konvektion hallintaan

parocin tuulettuvien julkisivujen eristeratkaisut on kehitetty VTT:n tutkimustulosten pohjalta. Suunnittelulähestymistavassa huomioidaan lambda-arvojen lisäksi se, miten eriste toimii osana dynaamista julkisivujärjestelmää.

Kivivillalla on pieni ilmanläpäisevyys

paroC-kivivillaeristeillä on luontaisesti suuri ilmavirtauksen vastus, joka rajoittaa ilman liikkumista eristekerroksessa ja vähentää konvektiosta aiheutuvaa lämmönsiirtymistä.

paroC Cortex tuulensuojaeristeet

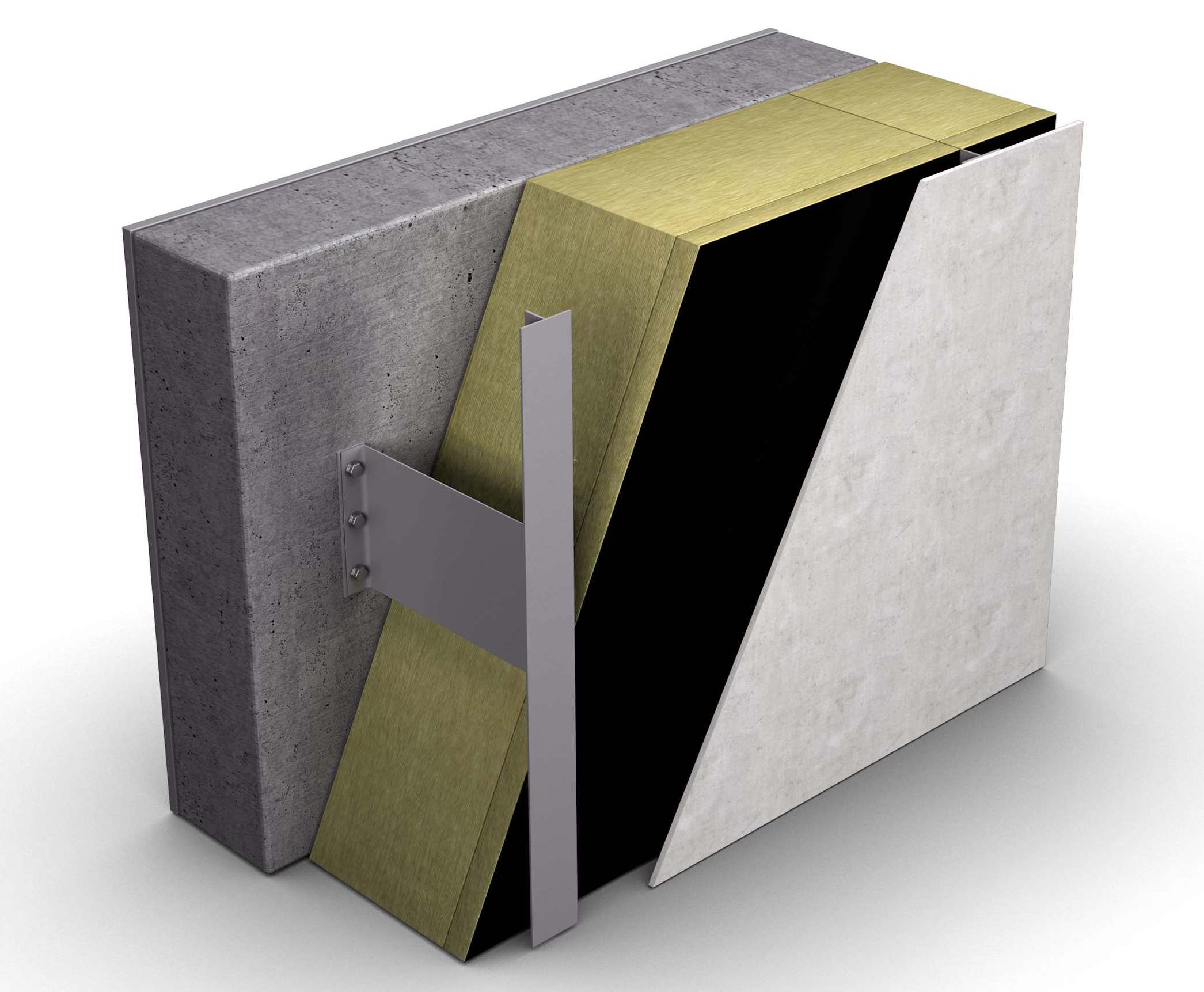

paroC Cortex -tuulensuojaeristeet muodostavat tehokkaan ja yhtenäisen ilmatiiviin kerroksen eristeen ulkopinnalle. Eristelevyn pinnassa on säänkestävä tuulensuojapinnoite, joka on samalla erittäin hyvin vesihöyryä läpäisevä. Tuulenpitävä kerros mahdollistaa kaikkien saumojen ja levyliitosten teippaamisen yhdeksi tiiviiksi kokonaisuudeksi. paroC Cortex -tuotteiden pinnoitteen ilmanläpäisevyys on erittäin alhainen, ≤ 10 × 10⁻⁶ m³/(m²·s·Pa).

parocin tuulettuvien julkisivujen suunnitteluohje perustuu VTT:n laajoihin numeerisiin tutkimuksiin, joissa konvektiota tarkastellaan todellisissa käyttöolosuhteissa – ei ainoastaan idealisoiduissa laskentatilanteissa.

parocin suunnitteluopas Hyvin eristetyt tuulettuvat julkisivut tarjoaa VTT:n simulointeihin perustuvia mitoitustaulukoita ja ohjeita eri rakennuskorkeuksille ja ilmastovyöhykkeille. Tämä tukee suunnittelijoita kehittämään ratkaisuja, joissa kosteustekninen turvallisuus ja energiatehokkuus vahvistavat toisiaan.

VTT:n tutkimukset ja parocin ratkaisut osoittavat, että tuulettuvien julkisivujen lämmöneristyksen toimivuus perustuu ilmavirtausten hallinnan, eristeen ilmanläpäisevyyden, tuulensuojan sekä rakenteellisten detaljien yhteisvaikutukseen.

Kun lämmöneristystä tarkastellaan osana dynaamista järjestelmää – ei ainoastaan materiaalina – julkisivut voidaan suunnitella toimimaan ennustettavasti, säilyttämään energiatehokkuutensa koko elinkaarensa ajan ja kestämään muuttuvia ilmasto-olosuhteita. Tässä määrittyy tuulettuvan julkisivun todellinen toimivuus.

Seuraavassa artikkelissa tarkastelemme, miten kannakerakenteiden suunnittelu vaikuttaa tuulettuvien julkisivujen toimintaan, eristepaksuuksiin sekä lopulta koko julkisivun lämmöneristystoimintaan ja rakennuksen energiatehokkuuteen pitkällä aikavälillä.

Jos haluat perehtyä tuuletusvälin rooliin ja keskeisiin vaatimuksiin tuulettuvissa julkisivuissa, lue edellinen artikkeli täältä.
