Mažas tarpelis, didelis poveikis: permąstant rytdienos klimatui pritaikytus vėdinamus fasadus

Klimato kaita ir senstantis pastatų fondas visoje Europos Sąjungoje verčia iš naujo įvertinti fasadų sprendimus. Skaičiuojama, kad iki 2030 m. energiškai efektyvios renovacijos prireiks net 35 milijonams pastatų, todėl statybos specialistams teks rinktis patikimus ir ilgalaikius sprendimus.

Atitvarų šiltinimo sistemos turi tiesioginę įtaką lauko sienų šiluminėms, akustinėms, priešgaisrinėms ir drėgminėms savybėms. Vėdinami fasadai atitinka visus šiuos reikalavimus – vėdinamo oro tarpo ir tinkamai parinktos izoliacijos derinys apsaugo sienų konstrukcijas, padeda reguliuoti drėgmę ir užtikrina ilgalaikę pastato eksploataciją.

Tinkamai suprojektuota vėdinamų fasadų sistema turi keletą privalumų, kuriuos sunku pasiekti taikant uždaras sistemas:

• Ilgalaikis atsparumas oro sąlygoms ir drėgmei. Vėdinamas oro tarpas kartu su išorine apdaila apsaugo šilumos izoliaciją ir konstrukcijas nuo lietaus, dulksnos bei vėjo nešamos drėgmės poveikio.
• Lankstus energijos vartojimo efektyvumas. Derinant fasado apdailos tvirtinimo sprendinius su tinkamai parinkta šilumos izoliacija, galima pasiekti platų šilumos perdavimo koeficiento (U vertės) diapazoną ir efektyviai valdyti drėgmę sienos konstrukcijoje.
• Paprasti renovacijos sprendimai.  Mūrinių ar betoninių sienų šiltinimas vandens garams laidžia izoliacija sudaro palankias sąlygas drėgmei pasišalinti iš esamos sienos konstrukcijos
• projektinė priešgaisrinė sauga. Nedegūs sistemos komponentai ir medžiagos užtikrina patikimą ir nuspėjamą fasado elgseną gaisro metu.


Apibendrinant galima teigti, kad šie privalumai paaiškina, kodėl vėdinami fasadai, suprojektuoti ir įrengti kaip vientisa sistema, vis dažniau laikomi patikimu sprendimu. Jie padeda prisitaikyti prie kintančių klimato apkrovų, atliepia tobulėjančius šilumos izoliacijos sprendimus ir atitinka praktines šiuolaikinės renovacijos realijas.

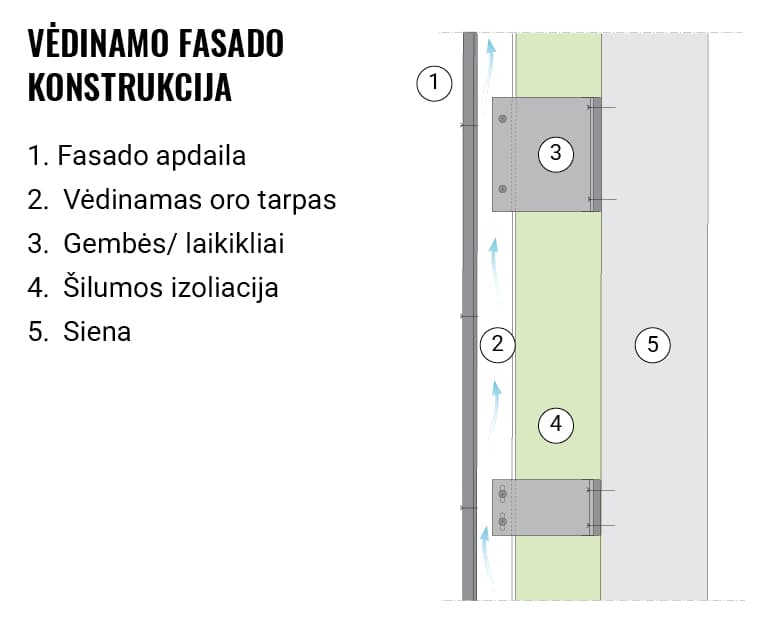

Vėdinamoje fasado konstrukcijoje oro tarpas tarp apdailos ir šilumos izoliacijos yra kur kas daugiau nei tik „tuščia erdvė“. Tai aktyvus, funkcinis visos sistemos sluoksnis, kuris didžiąja dalimi lemia lietaus vandens, statybinės ir eksploatacinės drėgmės – t. y. drėgmės, kuri laikui bėgant neišvengiamai patenka į pastato konstrukcijas – pašalinimą iš vėdinamo fasado sistemos.

Lauko oras į vėdinamą oro tarpą patenka per fasado apdailos apačioje įrengtas angas ir pasišalina per angas fasado viršuje. Kadangi oro judėjimą šiame tarpe skatinančios jėgos yra nedidelės, sistemos veiksmingumas labai priklauso nuo teisingo įrengimo – oro patekimo ir išėjimo angų dydžio bei jų išdėstymo, taip pat oro tarpo vientisumo. Ypač svarbu, kad oro tarpas išliktų atviras ir neužblokuotas sumontavus fasado apdailos laikiklius (gembes), priešgaisrinius barjerus ir kitus sistemos elementus.

Kai šios sąlygos yra įgyvendinamos, vėdinamas oro tarpas tampa kontroliuojamu keliu, leidžiančiu drėgmei išgaruoti, išsivėdinti ir saugiai pasišalinti iš sienos konstrukcijos.

„Fasadų vėdinimas padeda pašalinti drėgmę, kuri neišvengiamai patenka į išorinės sienos konstrukciją – tiek statybinę drėgmę, susikaupusią statybos metu, tiek iš patalpų vidaus patenkančią drėgmę, tiek ir vėjo atneštą lietų ar dulksną. Didžiausias iššūkis yra užtikrinti stabilų ir patikimą vėdinamo oro tarpo veikimą, nepriklausomai nuo skirtingų klimato sąlygų, pastato aukščio ar konstrukcinių sprendimų“, – sako „OC Paroc“ produktų vadovė Susanna Tykka‑Vedder.

Žvelgiant iš šios perspektyvos, vėdinamas oro tarpas sienos konstrukcijoje nėra smulkmena – tai kritiškai svarbus sistemos sluoksnis. Tinkamai veikiantis, jis užtikrina konstrukcijos atsparumą drėgmei ir ilgalaikį šiluminį efektyvumą. Tačiau jei vėdinamas tarpas yra pažeistas arba neveikia taip, kaip numatyta, net ir gerai suprojektuota fasado sistema gali neatitikti eksploatacinių lūkesčių.

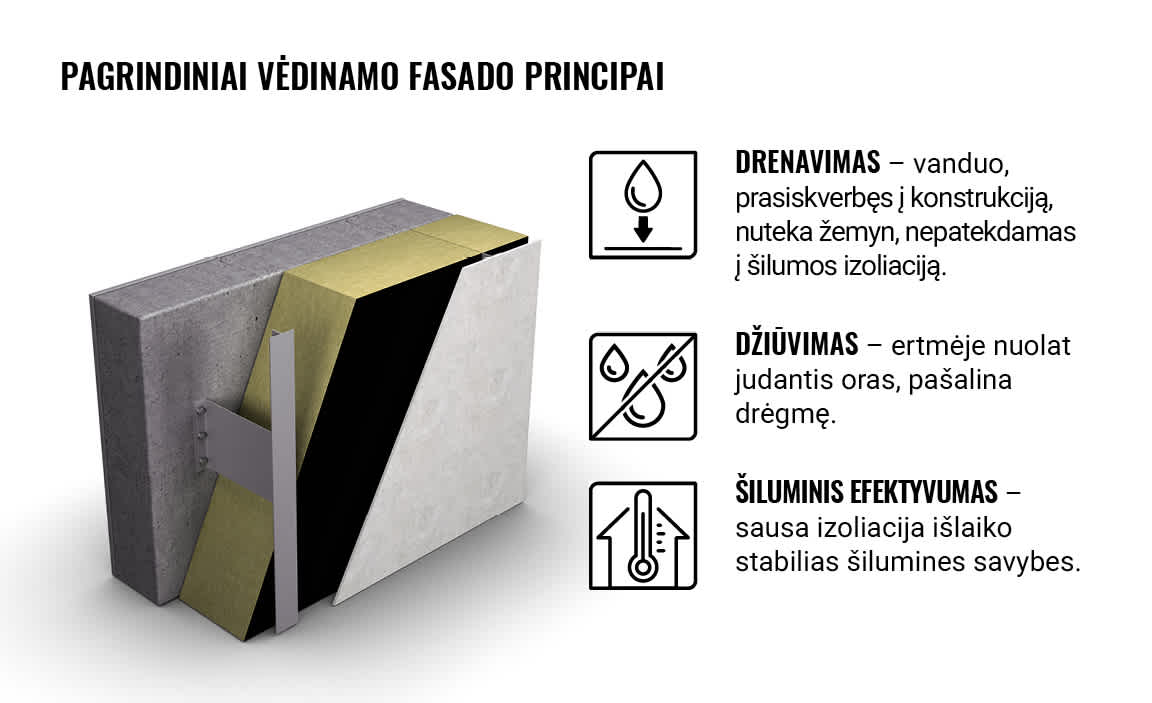

Drėgmės valdymo požiūriu, vėdinamas tarpas atlieka tris svarbias funkcijas vienu metu:

1. Drenuoja – oro tarpas veikia kaip kapiliarinė pertvara ir drenažo plokštuma, leidžianti vandeniui, prasiskverbusiam pro fasado apdailą, nutekėti žemyn, nepasiekiant šilumos izoliacijos ar laikančiosios sienos konstrukcijos.
2. Džiovina – kamino efektas ir vėjo sukeltas oro judėjimas sukuria švelnų, nuolatinį oro srautą ertmėje, kuris pašalina vandens garus, statybinę drėgmę ir paviršinę drėgmę po kritulių.
3. Išsaugo šiluminį efektyvumą – vėdinamas oro tarpas padeda išlaikyti vidinius atitvaros ir šilumos izoliacijos sluoksnius sausus, taip mažindamas pelėsio susidarymo, užšalimo–atitirpimo ciklų sukeliamos žalos bei tvirtinimo elementų korozijos riziką.

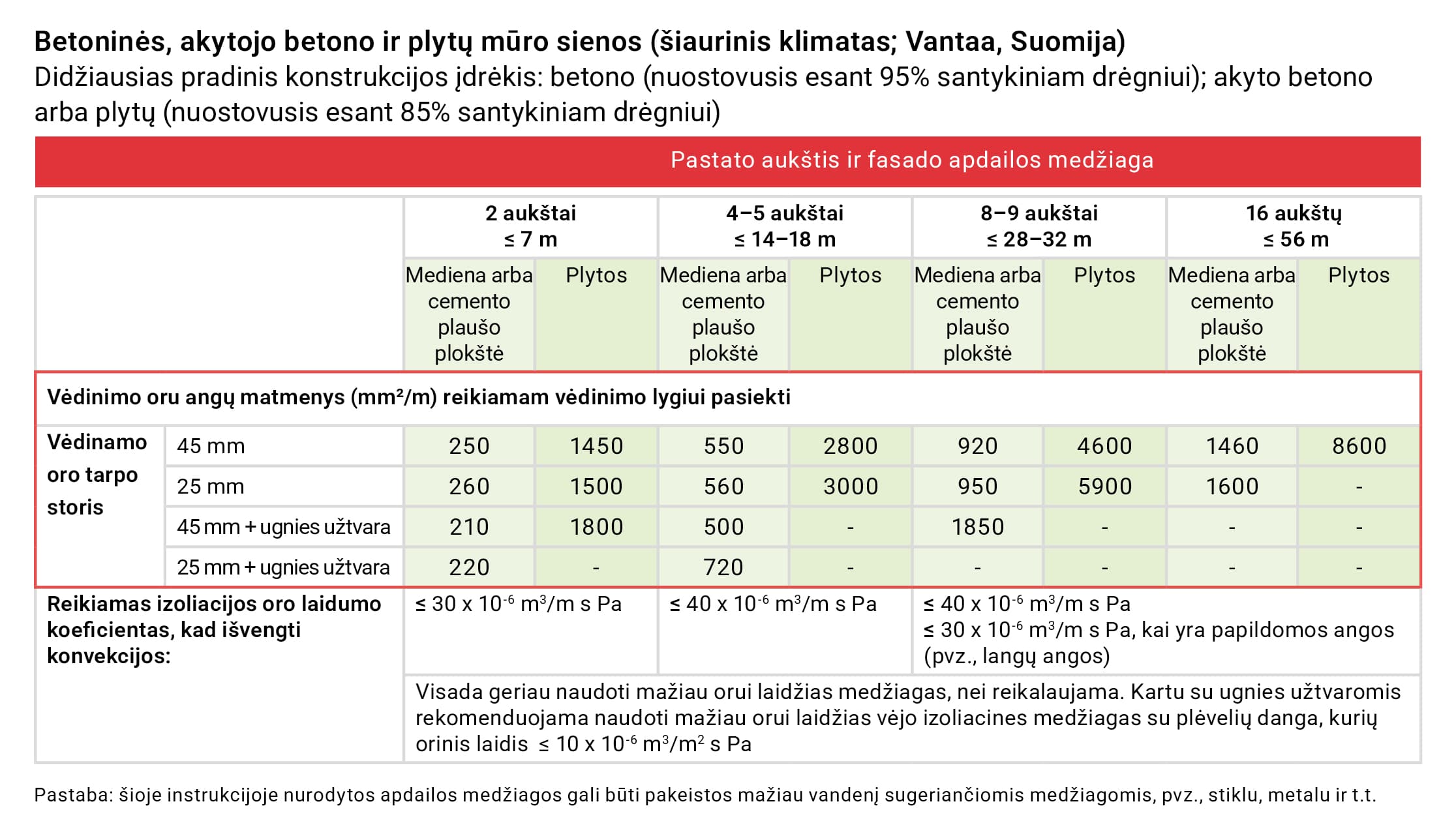

Suomijos tyrimų institutas VTT (VTT Technical Research Centre of Finland Ltd), naudodamas PAROC medžiagas, atliko daugiamečius higroterminio modeliavimo darbus, taikydamas WUFI programinę įrangą.

Simuliacijose buvo analizuojamas oro srautas vėdinamame oro tarpe, drėgmės kaupimasis ir džiūvimo procesai įvairiomis eksploatacinėmis sąlygomis – skirtingo aukščio pastatuose, naudojant skirtingas fasadų apdailos medžiagas ir vertinant vėjo nešamo lietaus poveikį Šiaurės bei Vidurio Europos klimato zonose. Tyrimų rezultatai parodė, kad didėjant fasado aukščiui, masei ir veikiančioms apkrovoms, reikšmingai didėja vėdinamo oro tarpo poreikis konstrukcijoje. Todėl projektuojant būtina skirti ypatingą dėmesį tinkamam oro tarpo matmenų parinkimui ir konstrukcinių detalių sprendimams.

Vėdinamuose fasaduose oro tarpo funkcionalumas priklauso ne vien nuo nominalaus jo pločio, bet ir nuo to, kaip efektyviai oras patenka į ertmę ir iš jos pasišalina. Pasak PAROC vėdinamų fasadų projektavimo vadovo, vėdinamo oro tarpo dydis, tęstinumas ir išdėstymas yra pagrindiniai veiksniai, lemiantys oro srautą konstrukcijoje, ypač tais atvejais, kai oro tarpe papildomai įrengiamos priešgaisrinės užtvaros ir tvirtinimo elementai.

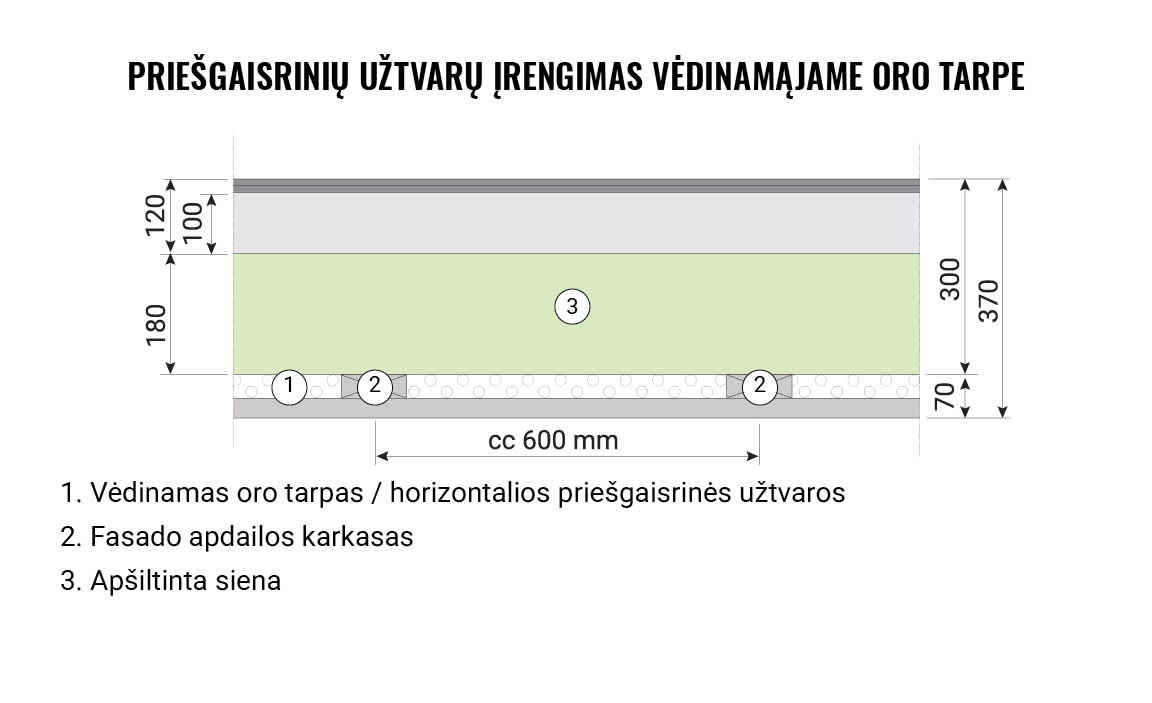

PAROC rekomendacijos rodo, kad net ir esant pastoviam oro tarpo pločiui, horizontalios priešgaisrinės užtvaros gali reikšmingai sumažinti vėdinamo oro tarpo veiksmingumą. Todėl vien tik oro tarpo didinimas nėra pakankamas sprendimas, jei oro padavimo ar išleidimo angų plotas yra nepakankamas arba dalinai užtvertas. Praktika rodo, kad būtent laisvas vėdinimo angų plotas turi kur kas didesnę įtaką oro srautui, drėgmės kontrolei ir slėgio reguliavimui nei nominalūs ertmės matmenys.

Fasade su 45 mm pločio vėdinamu oro tarpu laisvas vėdinimo plotas be priešgaisrinių užtvarų sudaro 37 530 mm² vienam fasado metrui [(1000 mm × 45 mm) – (1,66 × 45 mm × 100 mm)]. Įrengus horizontalią priešgaisrinę užtvarą, efektyvusis vėdinimo angos plotas gali sumažėti iki 95 %, paliekant tik 1 876 mm² laisvo vėdinamo ploto vienam metrui.

Kadangi vėdinamas oro tarpas atlieka kritiškai svarbias funkcijas, net ir nedidelės jo projektavimo ar įrengimo klaidos gali turėti reikšmingų pasekmių. Vėdinamų sienų projektavimo vadove išskiriamos dvi esminės sąlygos:

• Vėdinamas oro tarpas turi išlikti atviras ne tik projektiniuose brėžiniuose, bet ir realioje konstrukcijoje – net ir sumontavus laikiklius, tvirtinimo elementus ar horizontalias priešgaisrines užtvaras.
• Prie vėdinamo oro tarpo esanti šilumos izoliacija turi riboti nepageidaujamą oro judėjimą, kad būtų išvengta vėjo poveikio ir vidinės konvekcijos izoliacijos sluoksniuose, galinčios pabloginti šilumines savybes.

Todėl norint tinkamai suprojektuoti ir įrengti šią „nedidelę erdvę“, nepakanka numatyti vien nominalų 20 ar 30 mm pločio oro tarpą. Būtina derinti tinkamą oro tarpo plotį su gerai suprojektuotomis oro patekimo ir išėjimo angomis, įvertinant priešgaisrinių užtvarų sprendinius ir pasirinktą šilumos izoliaciją. Tik tokiu atveju vėdinamas oro tarpas gali patikimai atlikti savo funkcijas per visą fasado aukštį.

„Reglamentai nustato minimalius reikalavimus, tačiau neatsako į klausimą, koks sprendimas yra optimalus konkrečiam pastatui. Vėdinamas oro tarpas turi būti parenkamas atsižvelgiant į realų projektuojamo fasado aukštį, aplinkos poveikį ir visos fasado konstrukcijos sandarą“, – sako „OC Paroc“ produktų vadovė Susanna Tykka‑Vedder.

projektuotojams verta atsakyti į kelis praktinius su projektu susijusius klausimus:

• Kokioms vėjo varomo lietaus apkrovoms ir aplinkos poveikiams taikomi projektiniai sprendiniai?
• Koks yra atskirų fasado zonų aukštis ir kur turėtų būti numatytos oro patekimo bei pašalinimo angos?
• Ar laikikliai, gembės, priešgaisrinės užtvaros ir galimi montavimo nuokrypiai palieka pakankamą laisvą vėdinamą oro tarpą?
• Kaip nacionalinių teisės aktų reikalavimai dera su gamintojo pateikiamomis rekomendacijomis?


Vėdinamas oro tarpas, šilumos izoliacija, fasado apdailos tvirtinimo sistema ir pati apdaila paprastą apšiltintą sieną paverčia visaverte vėdinamo fasado sistema – gebančia valdyti drėgmę, užtikrinti energinį efektyvumą ir apsaugoti sienos konstrukciją didėjančių eksploatacinių apkrovų sąlygomis. Vėdinamą oro tarpą vertinant kaip aktyvų funkcinį sluoksnį, fasado sistema pasižymi didesniu patikimumu, prognozuojamu veikimu ir geresniu pritaikomumu renovacijos metu per visą pastato eksploatacijos laikotarpį.

Kituose straipsniuose bus toliau nagrinėjami vėdinamiems fasadams svarbūs aspektai: šilumos izoliacijos efektyvumas, drėgmės ir gaisro rizikos, laikiklių sprendiniai bei bendrieji sistemos projektavimo principai.
