Vad avgör egentligen prestandan hos en ventilerad fasad?

Den ventilerade fasaden anses ofta vara en trygg och långsiktigt hållbar lösning när det gäller fuktskydd. Betydligt mindre uppmärksamhet får dock ett fenomen som kan ha stor påverkan på den faktiska energieffektiviteten: nämligen konvektion i isolerskiktet. Detta är ingen marginell detalj och effekten ökar med byggnadshöjd, vindpåverkan och fasadens detaljutformning. Att välja rätt isoleringsprodukt är därför avgörande i ventilerade fasadsystem.

I den första artikeln i vår serie av tekniska artiklar kring ventilerade fasader studerade vi luftspalten som grund för fuktsäkerhet och beständighet. Den centrala frågan är inte längre hur bred luftspalten ska vara utan hur hela fasadkonstruktionen fungerar under vindtryck, temperaturskillnader och kontinuerlig luftrörelse. Prestandan avgörs ytterst av samspelet mellan luftflöden, isolering och köldbryggor i ett integrerat system.

"I ventilerade fasader är det sällan en enskild parameter som begränsar prestandan. Det är samspelet mellan luftflöden, isolering och detaljer i konstruktionen som avgör det långsiktiga resultatet" säger  Susanna Tykka-Vedder, OC paroc Product Leader.

Hur påverkar konvektion prestandan i en ventilerad fasad?

Luftrörelse i en ventilerad fasad är avsiktlig. Luftspalten är utformad för att möjliggöra ett kontrollerat luftflöde som bidrar till uttorkning av väggkonstruktionen. Konvektion innebär värmetransport genom rörlig luft. I ett ventilerat fasadsystem rör sig luft inte bara i luftspalten, utan kan även tränga in i eller genom isolerskiktet till följd av tryck- och temperaturskillnader, om isoleringens luftpermeabilitet är för hög eller om det finns otätheter i isolerskiktet.

I studier* som VTT utfört för paroc visar att dynamiska tryckskillnader orsakade av vind kan ge upphov till forcerad konvektion i porös isolering. Detta leder till ökade värmeförluster och innebär att väggens verkliga värmemotstånd kan bli avsevärt lägre än det beräknade U‑värdet. (*VTT-R-01215-20 “Ventilated façade concept for paroc - Principle design guidelines”)

Vad säger forskningen om gränsvärden för luftpermeabilitet?

Med hjälp av numeriska simuleringar har VTT analyserat värme- och fuktprestanda hos ventilerade fasader. Resultaten är tydliga:

• När luftflödet i luftspalten är fritt och vindförhållanden skapar tryckskillnader måste isoleringens luftpermeabilitet vara mycket låg för att hålla konvektiva värmeförluster under kontroll.

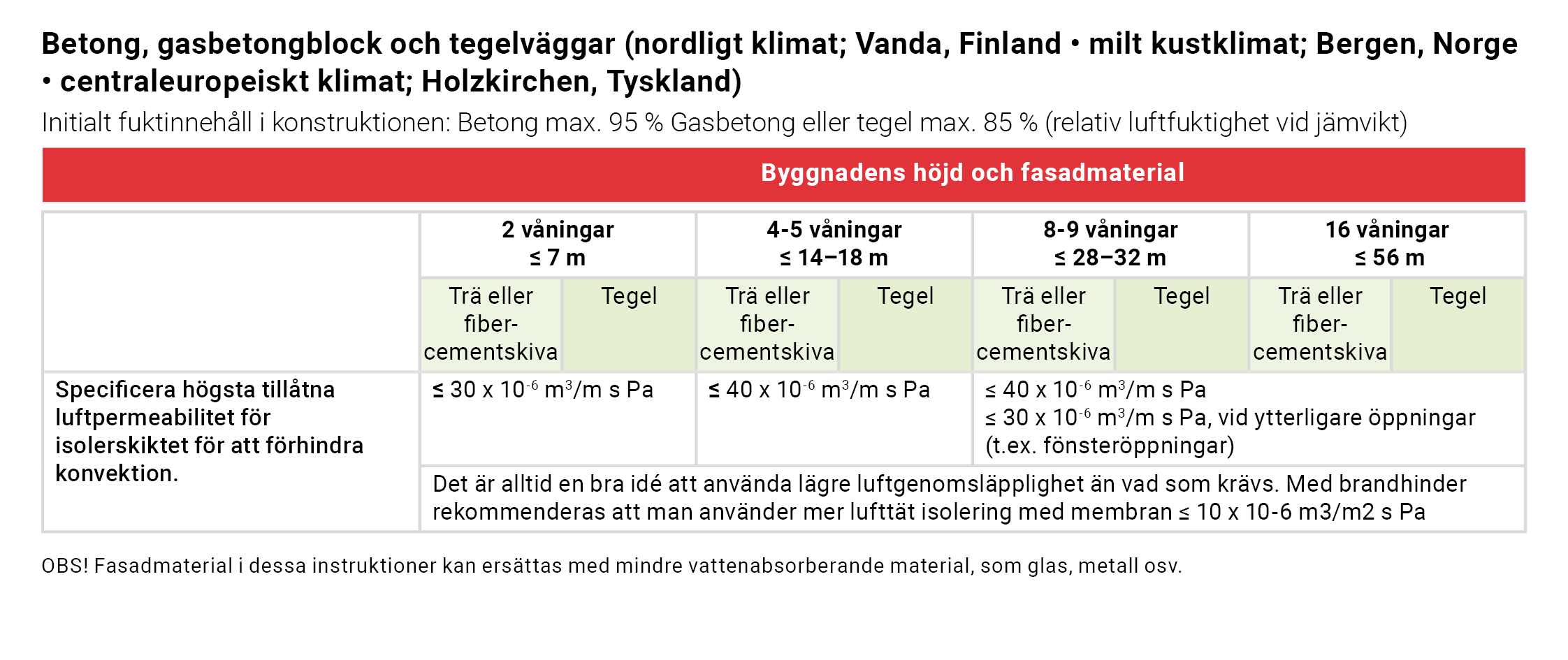

• VTT har definierat ett riktvärde där isoleringens luftpermeabilitet inte bör överstiga 50 × 10⁻⁶ m³/m·s·Pa när isoleringen används utan separat vindskydd.

Lokalt höga tryck, exempelvis i närheten av ventilationsöppningar och brandavskiljare, ökar risken för forcerad konvektion. I dessa områden kan ett separat vindskyddsskikt vara nödvändigt.

När isoleringen utsätts för tryck- eller temperaturskillnader kan luftrörelser i isolerskiktet öka värmetransporten. Detta gäller både naturlig och forcerad konvektion och kan minska konstruktionens effektiva värmemotstånd under verkliga driftförhållanden.

Varför minskar konvektion energieffektiviteten?

Det beräknade U‑värdet utgår från antagandet att värmetransporten huvudsakligen sker genom värmeledning. I en verklig ventilerad fasad stämmer detta inte alltid. Om luft tillåts cirkulera i en alltför porös isolering:

• ökar värmetransporten genom konstruktionen
• minskar isoleringens effektiva värmemotstånd
• ökar byggnadens energianvändning, trots att projekterade värden uppfylls på papperet

En studie från VTT visar att konvektionens effekter inte är kortsiktiga utan påverkar byggnadens energibalans över hela året, särskilt i kalla och blåsiga klimat.

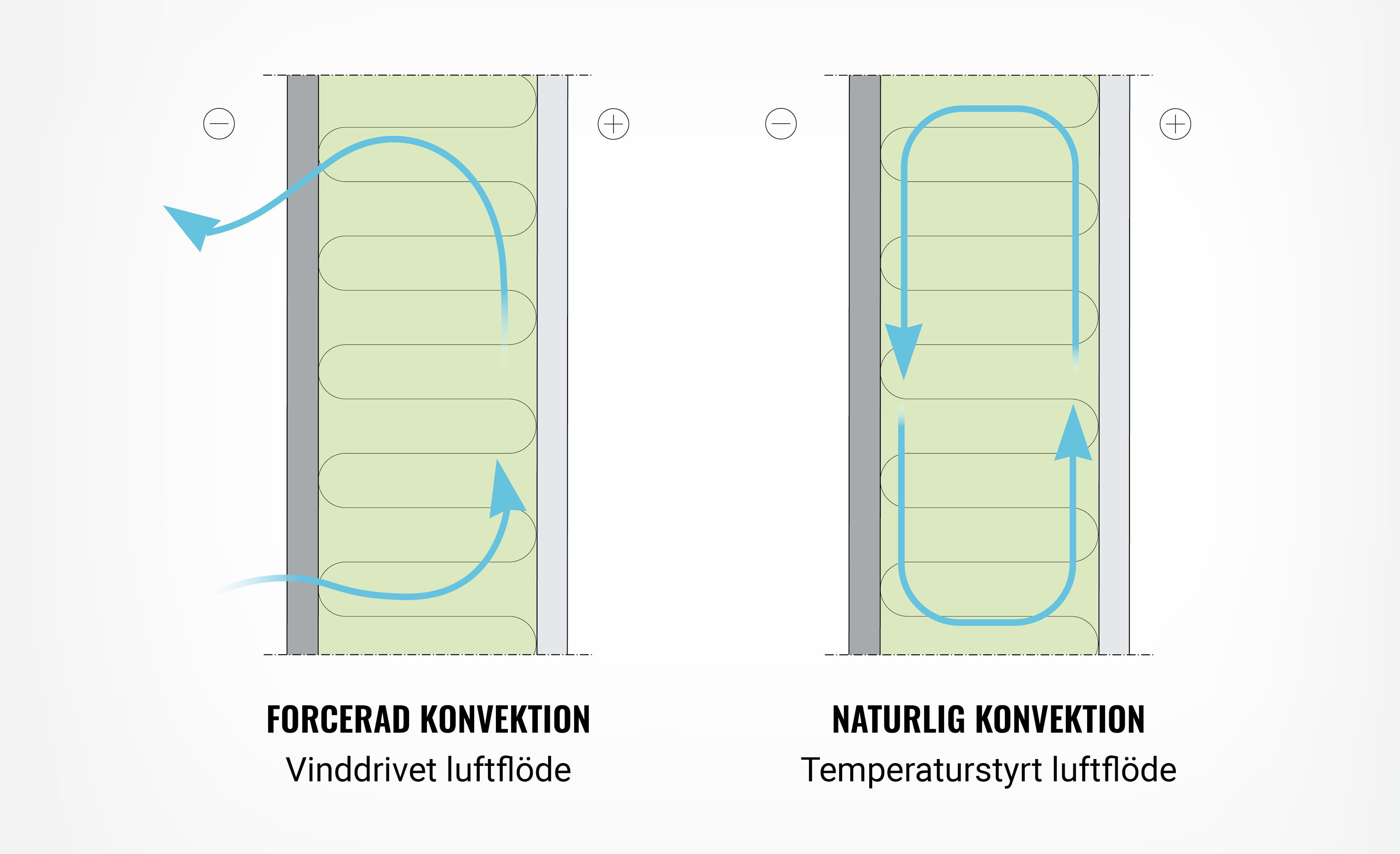

Naturlig konvektion uppstår när stora temperaturskillnader mellan inne- och uteluft ger upphov till luftrörelser i isolerskiktet. I isolering med hög porositet kan detta kraftigt öka värmeförlusten, framför allt under vinterförhållanden.

Forcerad konvektion orsakas av vindinducerade tryckskillnader, särskilt nära ventilationsöppningar och brandavskiljare. För att uppnå stabil prestanda krävs låg luftpermeabilitet i isoleringen och vid behov kompletterande vindskydd.

Så väljer du rätt isolering för ventilerade fasader

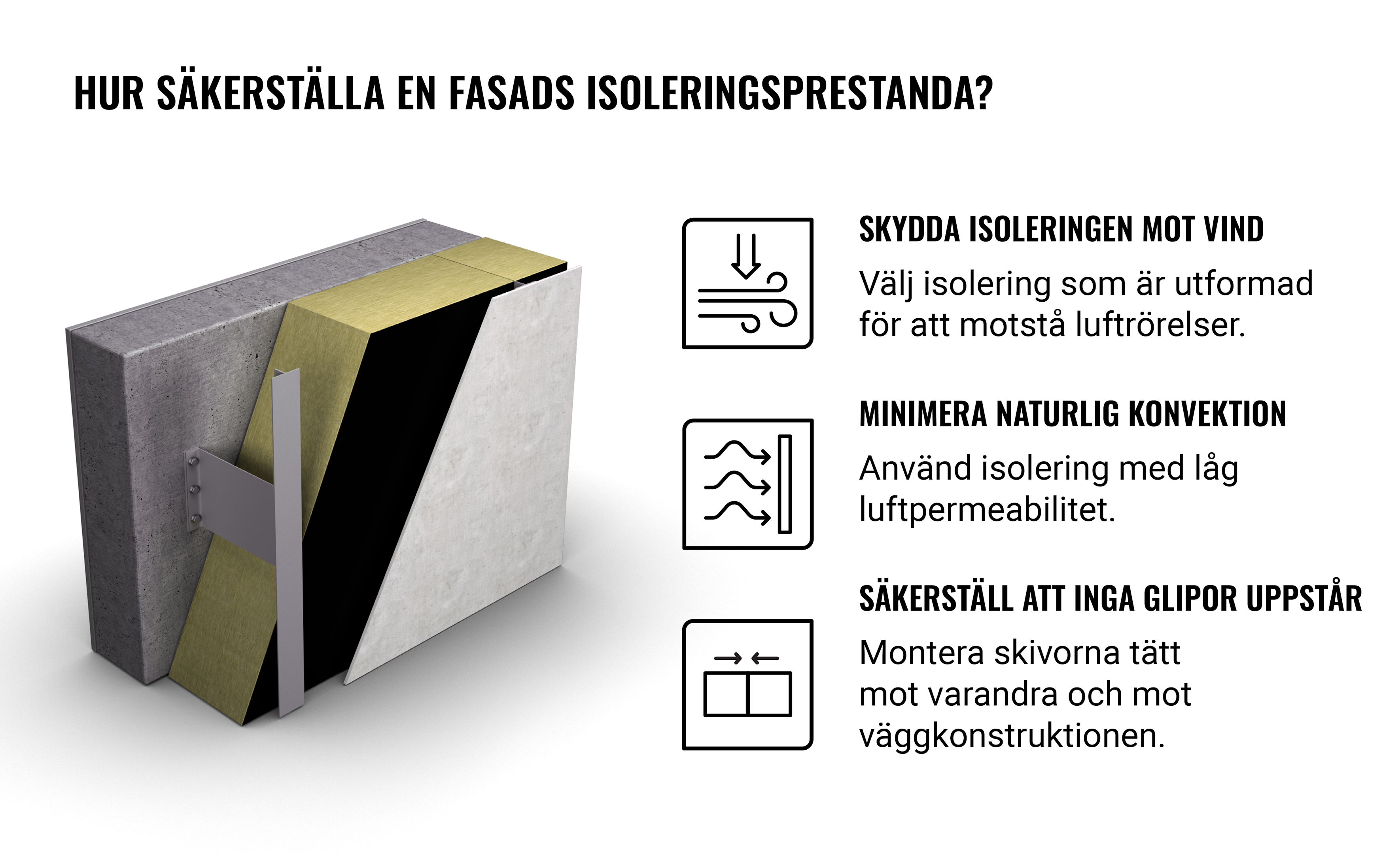

• Beakta byggnadshöjd och vindexponering
• Kontrollera kraven på luftpermeabilitet i parocs Projekteringsanvisning för ventilerade ytterväggar
• Utvärdera behovet av vindskydd i anslutning till öppningar
• Inkludera korrigeringar för infästningar i U‑värdesberäkningen
• Använd simuleringsbaserat projekteringsunderlag där det finns tillgängligt

parocs lösningar för kontroll av konvektion

parocs lösningar för ventilerade fasader är utvecklade i linje med VTT:s forskningsresultat. Projekteringsprincipen tar hänsyn till både λ‑värde och hur isoleringen fungerar som del av ett dynamiskt fasadsystem.

Stenullsisolering med låg luftpermeabilitet

parocs stenullsisolering har ett naturligt högt luftmotstånd, vilket begränsar luftrörelser i isolerskiktet och minskar konvektiv värmetransport.

paroc Cortex och paroc Tento, vindskyddande isolering

paroc Cortex vindskyddsskivor bildar ett effektivt och sammanhängande vindtätt skikt på isoleringens utsida. Stenullsskivan är försedd med ett väderskyddande vindskyddsskikt som samtidigt är mycket ånggenomsläppligt. Alla skarvar kan tejpas till ett sammanhängande lufttätt lager. Luftpermeabiliteten är mycket låg: ≤10 × 10⁻⁶ m³/m²·s·Pa.

paroc Tento vindskyddsskivor har genomgående låg luftpermeabilitet i hela skivans struktur och lämpar sig för olika byggnadstyper. Luftpermeabiliteten är ≤30 × 10⁻⁶ m³/m·s·Pa.

parocs Projekteringsanvisning för ventilerade ytterväggar bygger på omfattande numeriska studier från VTT som analyserar konvektion under verkliga driftförhållanden, inte bara ideala beräkningsfall.

Guiden innehåller dimensioneringstabeller och riktlinjer baserade på simuleringar för olika byggnadshöjder och klimatzoner, vilket hjälper projektörer att ta fram lösningar där fuktsäkerhet och energieffektivitet samverkar.

VTT:s forskning och parocs lösningar visar att termisk prestanda i ventilerade fasader beror på den kombinerade effekten av luftflöde, isoleringens luftpermeabilitet , vindmotstånd och strukturella detaljer.

När termisk isolering bedöms som en del av ett dynamiskt system och inte bara som material kan fasader designas för att fungera förutsägbart, bibehålla energieffektivitet under hela sin livscykel och tåla förändrade klimatförhållanden. Det är här den verkliga prestandan hos en ventilerad fasad definieras.

I vår nästa artikel fördjupar vi oss i hur konsolutformning påverkar ventilerade fasadsystem, isolertjocklek och den samlade värmeprestandan över tid.

För att utforska betydelsen och de viktigaste kraven för luftpalten i ventilerade fasader, läs den föregående artikeln här.
