Izolacje techniczne HVAC, jakie są, każdy widzi. Dlaczego więc otuliny z tego samego materiału, o identycznej średnicy i grubości, mogą wykazywać kompletnie inne parametry? Sekret tkwi w ich wewnętrznej budowie. Sprawdźmy, co sprawia, że otuliny na rury z wełny kamiennej PAROC są tak skuteczne!
Kompletny przewodnik po otulinach na rury: więcej, niż tylko współczynnik lambda
Data publikacji 2025-09-22
Izolacje techniczne systemów HVAC nie służą jedynie poprawie ich estetyki. Ich podstawowym zadaniem jest ograniczenie strat energii, co wynika zarówno z odpowiednich norm budowlanych, jak i wymagań względem samych produktów. Wymagane grubości izolacji dla instalacji ogrzewania, chłodu, wentylacji i ciepłej wody użytkowej określa załącznik nr 2 do Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim muszą odpowiadać budynki i ich usytuowanie.
Dodatkowych informacji w tym zakresie dostarcza główna norma PN‑B‑02421:2000 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze”, która określa minimalne grubości izolacji w zależności od średnicy rury, rodzaju medium, temperatury pracy i przewodności cieplnej (lambdy) danego wyrobu izolacyjnego.
Otulina z wełny mineralnej kamiennej – sprawdzone rozwiązanie
Stosowanie dobrej jakości otulin na rury w celu ograniczenia strat energii to wymóg prawny, lecz jednocześnie szansa na stworzenie wydajnego energetycznie, bezpiecznego i komfortowego budynku – czy to nowego, czy modernizowanego. Przemyślany wybór izolacji pozwala spełnić, a nawet wyprzedzić obowiązujące minima, co potencjalnie może przełożyć się na niższe koszty ogrzewania i chłodzenia oraz stabilną wydajność systemów HVAC.
Spośród dostępnych na rynku rozwiązań, szczególnie dobrze sprawdzają się otuliny z wełny kamiennej. Jest to popularny wybór do izolacji okrągłych przewodów w systemach wentylacyjnych i klimatyzacyjnych, rur grzewczych, instalacji wody lodowej oraz instalacji wodnych zimnej i gorącej wody, a nawet rur kanalizacyjnych i ściekowych.
Otuliny z wełny kamiennej PAROC oferują liczne zalety, w tym m.in.:
- Spełniają lub przekraczają regulacje techniczne, w tym wymagania normy PN‑B‑02421:2000.
- Są bezpieczne ogniowo i niepalne (klasa reakcji na ogień A2-s1,d0, zgodnie z normą PN-EN 13501-1).
- Posiadają wysokie parametry termoizolacyjne, umożliwiające ograniczenie strat ciepła i poprawę efektywności energetycznej.
- Pomagają spełnić wymagania w systemach klasyfikacji zrównoważonego budownictwa BREEAM i LEED. Więcej informacji na ten temat znaleźć można w Deklaracji Środowiskowej Produktów.
- Przewodność cieplna wyrobów z wełny mineralnej nie zmienia się w czasie – badania dowodzą, że struktura włókien pozostaje stabilna, a wewnętrzne pory w materiale nie zawierają innych gazów, niż powietrze atmosferyczne*.
- Łatwy montaż dzięki zintegrowanej taśmie montażowej z fingerliftem; dostępne także w większych średnicach.
* Raport Europejskiego Stowarzyszenia Producentów Izolacji (EURIMA) na temat trwałości wełny mineralnej, Durability Project – Mineral Wool, 2016
Wybór odpowiedniego materiału to dopiero początek!
Choć wełna kamienna jest sprawdzonym materiałem, nie każdy oferowany na rynku produkt jest w stanie zaoferować taką samą wydajność.
Metodę pomiaru właściwości cieplnych gotowych wyrobów izolacyjnych, czyli ich efektywność w warunkach zbliżonych do eksploatacyjnych, określa w Polsce norma PN-EN ISO 8497:1999 "Izolacja cieplna – Określanie efektywności cieplnej cylindrycznych otulin do rur". Test odbywa się na rurze grzewczej, na którą zakładana jest analizowana otulina. W ten sposób uwzględnia się straty ciepła w rzeczywistych warunkach użytkowania, a nie tylko „lambdę” samego materiału.
Choć wspomniana norma budowlana nie odnosi się bezpośrednio do metod produkcji izolacji, uwzględnia ona działanie izolacji jako całości – a nie tylko materiału bazowego (wełny skalnej). Co to oznacza? Różnice wynikające z wewnętrznej budowy produktu mają realny wpływ na wynik pomiaru – mimo, że norma ich nie klasyfikuje. Warto wziąć to pod uwagę, dokonując ostatecznego wyboru izolacji technicznych do systemów HVAC.
Dlaczego otuliny na rury PAROC tak skutecznie minimalizują straty ciepła?

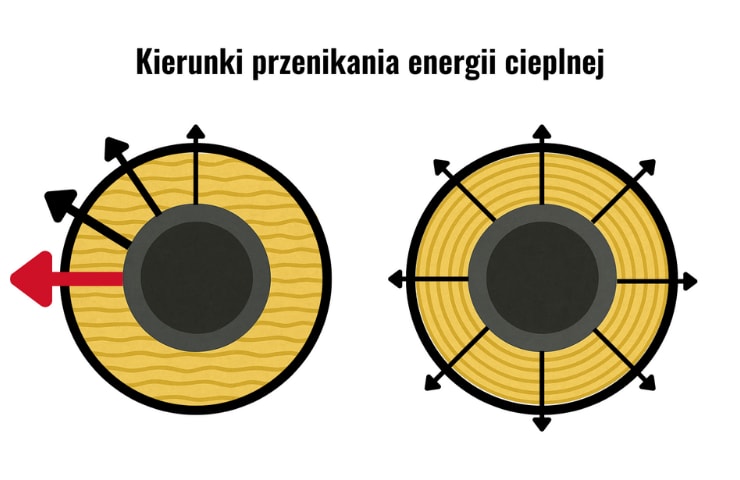

Otuliny z wełny kamiennej PAROC zawdzięczają swoje wysokie parametry optymalnej strukturze włókien. Zgodnie z prawami fizyki, włókna wełny ułożone prostopadle względem izolowanej powierzchni (a więc zbieżnie z kierunkiem przenikania energii cieplnej), łatwiej przewodzą ciepło. Innymi słowy, więcej energii „ucieka” wzdłuż włókien, niż w poprzek nich. Najlepiej ilustruje to poniższy schemat:
Każda otulina z wełny mineralnej kamiennej, jaka opuszcza naszą fabrykę w Trzemesznie, powstaje w wyniku mechanicznego nawijania na cylindryczny rdzeń o zadanej średnicy. Oznacza to, że włókna wełny układają się w sposób koncentryczny, tj. równomiernie wokół rury. W takim przypadku, strumień ciepła (który przepływa promieniowo od przewodu w kierunku otoczenia) musi przechodzić przez kolejne warstwy włókien, a nie wzdłuż nich. Ponieważ energia musi „pokonać” większy opór cieplny, otulina na rury PAROC skutecznie chroni układ przed konwekcją, zapewniając jednolitą temperaturę na całej powierzchni przewodów.
Różnice nie tylko w stratach ciepła!
Do zalet wełny kamiennej PAROC można także zaliczyć bardzo dobre właściwości akustyczne. Dzięki jednorodnej, włóknistej strukturze, materiał jest w stanie skutecznie pochłaniać dźwięki generowane przez pracujące instalacje. Dzięki temu wełna stanowi świetny wybór dla przestrzeni, gdzie liczy się wysoki komfort użytkowników – np. w kinach, teatrach, szpitalach czy obiektach biurowych.
Otulina na rury grzewcze – jaka grubość? Oblicz to bez problemu!
Przewodność cieplna to decydująca cecha, która wpływa na dobór grubości otuliny na rury. Im wyższe temperatury robocze na powierzchni przewodów, tym wyraźniejsze będą różnice w efektywności izolacji. Parametry, takie jak grubość izolacji, wielkość strat ciepła czy temperaturę powierzchni można łatwo obliczyć w bezpłatnym programie PAROC Calculus. Z pomocą tego praktycznego narzędzia, z łatwością dobierzesz optymalne rozwiązanie do swojego projektu!
