Isoleringslösningar för takfall


Vid låglutande tak eller tak med alltför låg lutning är det lämpligt att använda Parocs kilformade skivor och lameller för att med hjälp av isolering bygga upp en tillfredsställande lutning och se till att regn och smältvatten leds bort från taket samt minimera risken för läckage.

Paroc har flera produkter för att bygga raka takfall i önskad riktning. En kombination av produkterna Takfall, Motfall och Ränndalskil kan göras hur långt eller brett som helst, dock med begränsning att isolertjockleken skall vara möjlig att fästas in mekaniskt. Detta är ett kostnads- och tidseffektivt sätt att skapa en taklutning.

Takfallslösning med takfallslamell

  • Tätskikt
  • Mekanisk infästning
  • PAROC ROB 80, Takboard 30 mm.
  • PAROC RTL L4 / PAROC RTL P4, 1:40 eller PAROC RTL L6 / PAROC RTL P6, 1:60 Takfallslamell.
  • PAROC Luft- och ångspärr 020 (XMV 020)
  • PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  • Bärande konstruktion av stålplåt

För bärande konstruktioner av betong behövs inte det undre lagret.

Tekniska rekommendationer

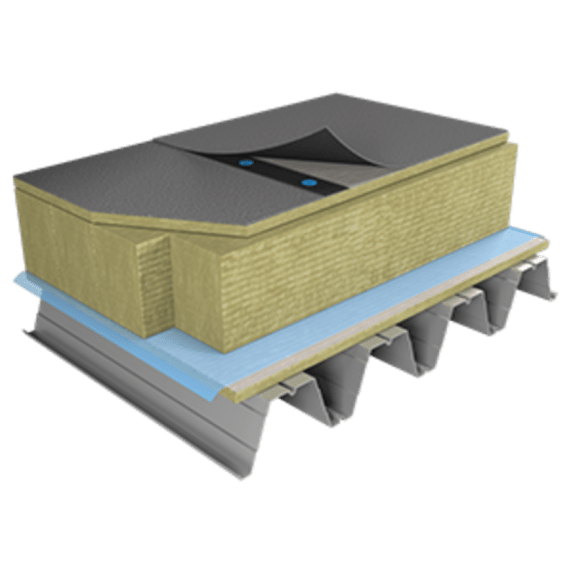

Avsmalnande isolering av platt tak på korrugerat ståldäck, med PAROC takfallslamell

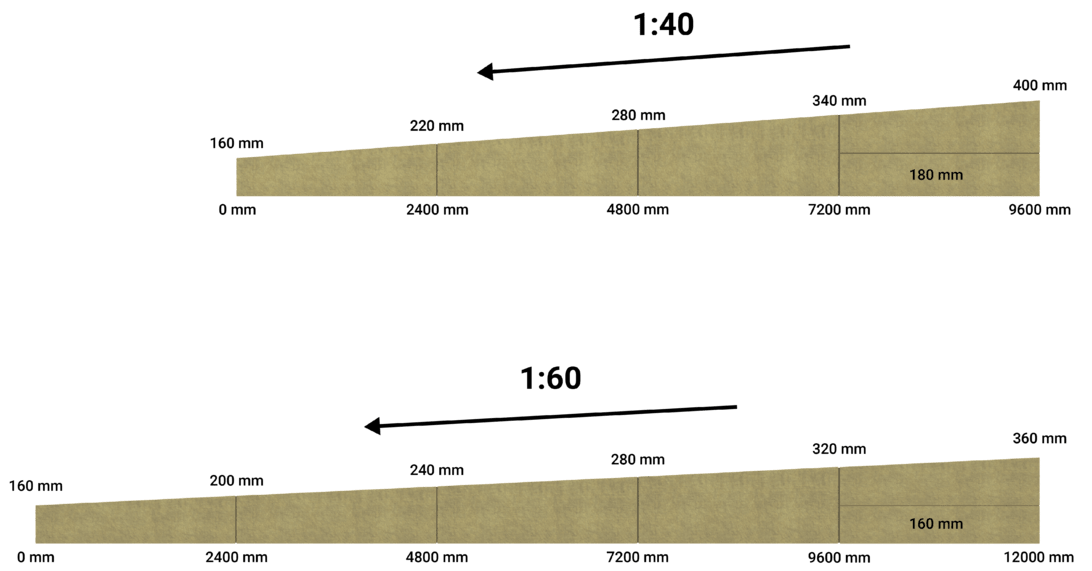

Uppbyggnad PAROC RTL, Takfallslamell


Uppbyggnad med PAROC RTL, Takfallslamell

Takfallslösning med lamell

  • Tätskikt av bitumen eller liknande
  • Mekanisk infästning
  • PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  • PAROC ROU 60 4, 1:60 eller PAROC ROU 60 5, 1:40, Takfallsskiva.
  • PAROC ROL 30, Taklamell.
  • PAROC Luft- och ångspärr 020 (XMV 020)
  • PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  • Bärande konstruktion av stålplåt

För bärande konstruktioner av betong behövs inte det undre lagret.

Tekniska rekommendationer

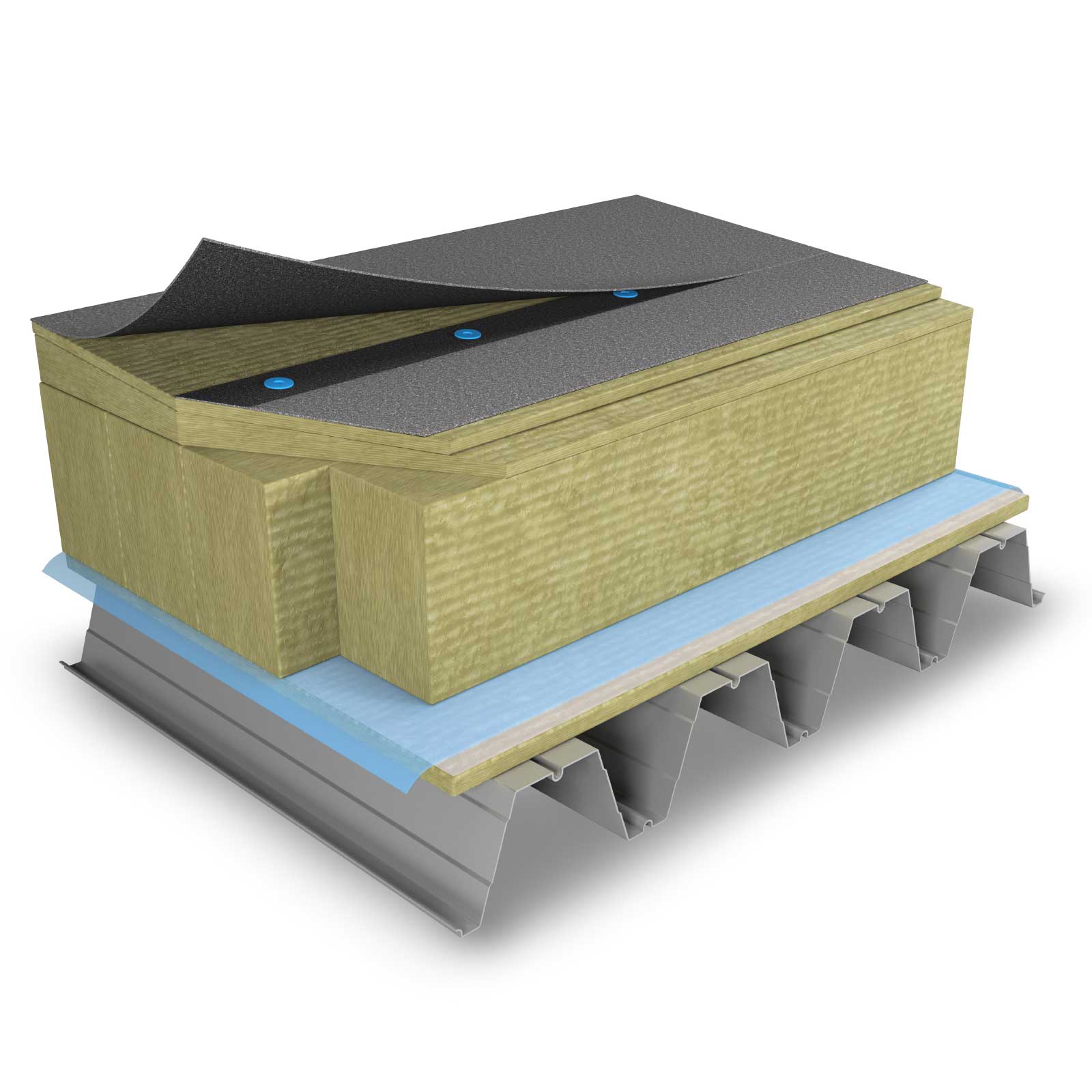

Avsmalnande isolering av platt tak på korrugerat ståldäck, med lamellösning

Alternativa produkter:

PAROC ROL 60, Taklamell Plus. Lämplig på tak med högre belastning då lamellen har en deklarerad tryckspänning på CS(Y) 60 kPa. Lambdavärdet är 0,039 W/mK.

PAROC ROB 80, Takboard 30 mm. En styv board, lämplig som toppboard för de flesta typer av tätskiktslösningar. Lambdavärdet är 0,038 W/mK.

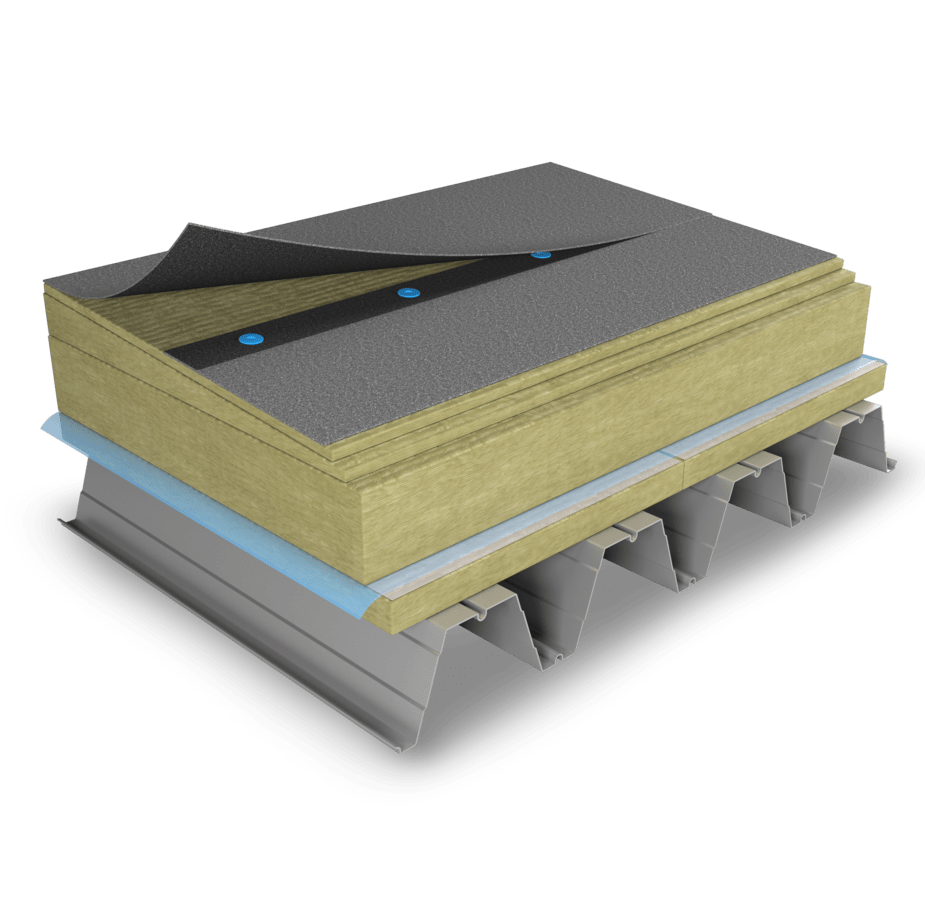

Takfallslösning med skivor

  • Tätskikt
  • Mekanisk infästning
  • PAROC ROB 80, Takboard.
  • PAROC ROU 60 4, 1:60 eller PAROC ROU 60 5, 1:40, Takfallsskiva.
  • PAROC ROS 30, Underskiva.
  • PAROC Luft- och ångspärr 020 (XMV 020)
  • PAROC ROBSTER 50, Stålunderlagsboard.
  • Bärande konstruktion av stålplåt

För bärande konstruktioner av betong behövs inte det undre lagret.

Tekniska rekommendationer
Takfallslösning med skivor

Alternativa produkter:

PAROC ROBSTER 60, Stålunderlagsboard/Takboard. Lämplig som underlagsboard i takkonstruktioner med högre belastning eller för stålplåt längre öppningsmått. Skivan har en deklarerad tryckspänning på CS(10) 60 kPa. Ger en effektivare värmeisolering med lambdavärde 0,036 W/mK.

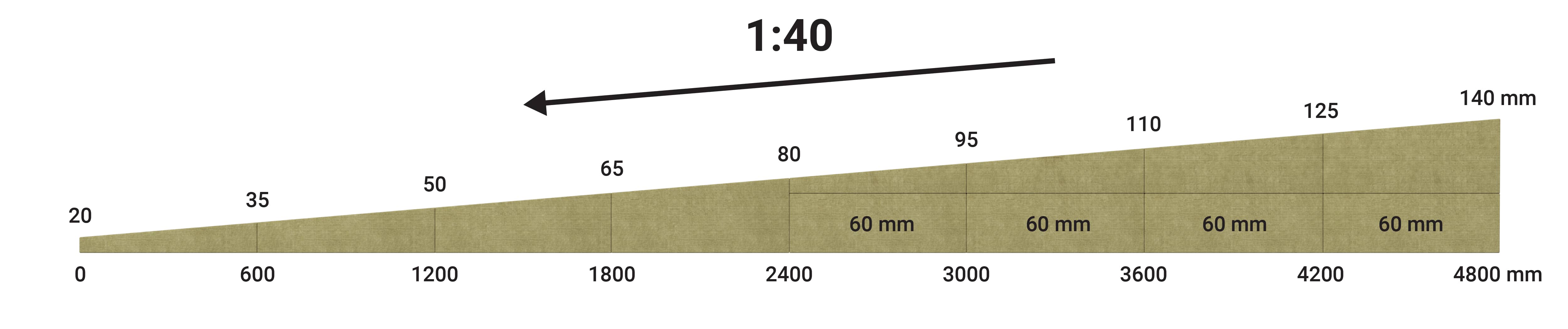

Uppbyggnad PAROC ROU, Fallskiva

Uppbyggnad PAROC ROU
Uppbyggnad PAROC ROU

Beskrivning av lagren

Ståldäck syftar på en profilerad stålplåt som tack vare sin höga hållfasthet, spännvidd och låga egenvikt är ett populärt val. Ofta nämns trapetsformad profilplåt, även kallad TRP-plåt

Luft- och ångspärr, används alltid på den varma sidan av strukturen för att undvika att fukt påverkar den bärande delen av strukturen. För att undvika onödiga hål i detta lager och för att skydda det långsiktigt är det vanligt att placera det mellan två lager isolering, dock bör minst 2/3 av isoleringsvärdet (isoleringens tjocklek) ligga på utsidan av ångspärren i konstruktionen för att undvika att kall luft möter varm luft och därigenom minska risken för kondens på fel sida av ångspärren.

Mekanisk infästning används för att hålla isoleringen och i många fall även den slutliga tätskiktet på plats på taket. Oftast används en teleskophylsa för detta ändamål, vilket bidrar till en minskad köldbrygga genom en plasthylsa och en skruv i änden av denna. När ett tätskikt sedan läggs över hylsan bildas ett skikt av isolerande stillastående luft mellan metallen och tätskiktet. Ett låglutande tak utsätts för höga vindbelastningar och en vindlastberäkning bör göras för varje takprojekt.

Tätskikt avser det vattentäta yttersta lagret på ett tak. Detta väljs med omsorg efter hur byggnadens tak ska användas på sikt. Vanligast är olika typer av de lite tjockare bitumenbaserade tätskikten, modifierade med SBS (Styrene-Butadien-Styrene) eller APP (Atactic Polypropylene), i ett eller två skikt, samt de något tunnare tätskikten som PVC (Polyvinylklorid) och FPO (flexibel polyolefin).

Varning för att den här videon innehåller blinkande bilder: Den här videon innehåller blinkande bilder som kan utlösa krampanfall hos personer med fotokänslighet.

Vilken takfallslösning ska jag välja?

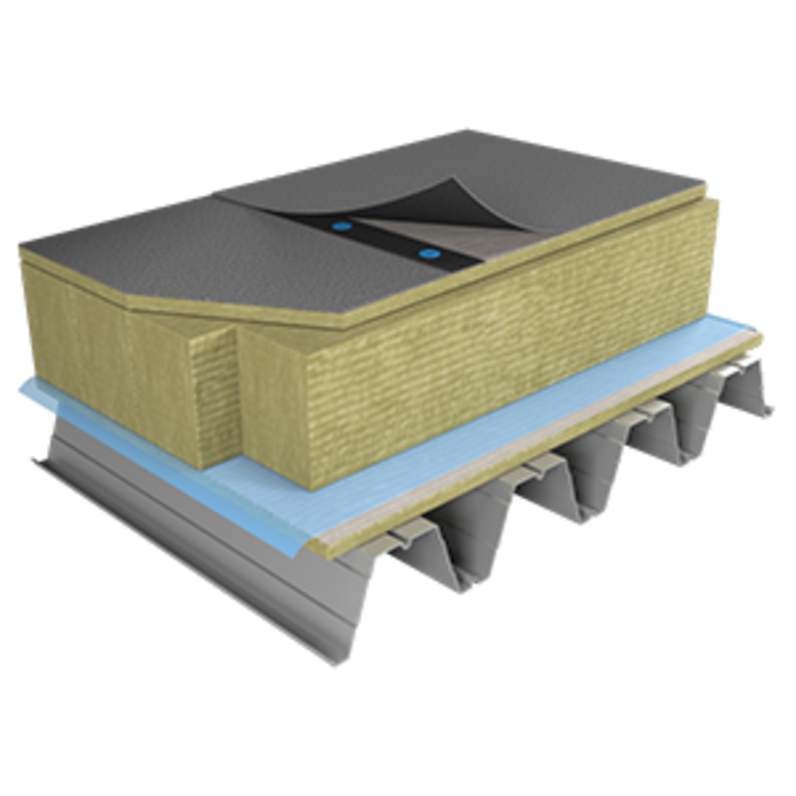

Takfallslamell

Takfallslamell

  1. Tätskikt
  2. Mekanisk infästning
  3. PAROC ROB 80, Takboard 30 mm.
  4. PAROC RTL L4 / PAROC RTL P4, 1:40 eller PAROC RTL L6 / PAROC RTL P6, Takfallslamell.
  5. PAROC Luft- och ångspärr 020 (XMV 020)
  6. PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  7. Bärande konstruktion av stålplåt eller betong

För bärande konstruktioner av betong behövs inte det undre lagret.

Total tjocklek: U = 0,12 W/m²K => 320 mm ROB 80 30 mm / RTL 240 mm / ROBSTER 60 50 mm

GWP*: (Insulation A1-A3 without biogenic) = 42 kg CO2 eq./m2

*GWP = Global Warming Potential

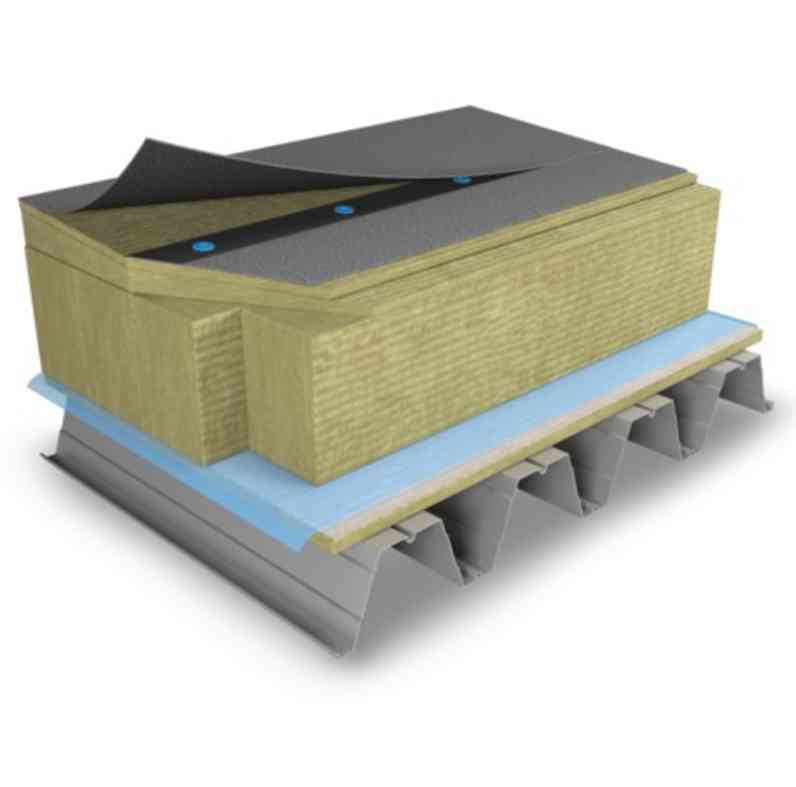

Takfallsskiva och lamell

Takfallsskiva och lamell

  1. Tätskikt av bitumen eller liknande
  2. Mekanisk infästning
  3. PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  4. PAROC ROU 60 4, 1:60 eller PAROC ROU 60 5, 1:40, Takfallsskiva.
  5. PAROC ROL 30, Taklamell.
  6. PAROC Luft- och ångspärr 020 (XMV 020)
  7. PAROC ROBSTER 60, Stålunderlagsboard/Takboard.
  8. Bärande konstruktion av stålplåt eller betong

För bärande konstruktioner av betong behövs inte det undre lagret.

Total tjocklek: U = 0,12 W/m²K => 320 mm ROB 80 30 mm / ROU 60 5 40 mm / R0L 30 200 mm / ROBSTER 60 50 mm

GWP*: (insulation A1-A3 without biogenic) = 45 kg CO2 eq./m2

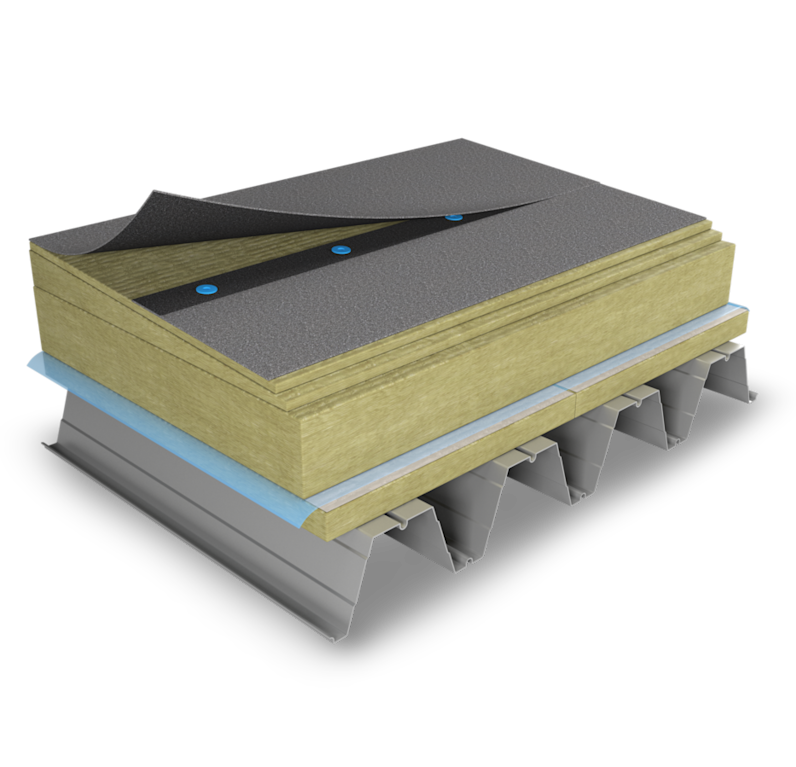

Takfallsskiva och skiva

Takfallsskiva och skiva

  1. Tätskikt
  2. Mekanisk infästning
  3. PAROC ROB 80, Takboard.
  4. PAROC ROU 60 4, 1:60 eller PAROC ROU 60 5, 1:40, Takfallsskiva.
  5. PAROC ROS 30, Underskiva.
  6. PAROC ROS 30, Underskiva.
  7. PAROC Luft- och ångspärr 020 (XMV 020)
  8. PAROC ROBSTER 50, Stålunderlagsboard.
  9. Bärande konstruktion av stålplåt eller betong

För bärande konstruktioner av betong behövs inte det undre lagret.

Total tjocklek: U = 0,12 W/m²K => 320 mm ROB 80 30 mm / ROU 60 5 40 mm / R0S 30 100 mm / R0S 30 100 mm ROBSTER 60 50 mm

GWP*: (insulation A1-A3 without biogenic) = 57 kg CO2 eq./m2

Avsmalnande isolering av platt tak, med lamellösning (ROV 60-1)

Takkilar / Motfallskilar

PAROC ROV 60 1, Takkil / Motfallskil används för uppbyggnad av raka fall intill anslutningar, väggkrön och dylikt samt i ränndalar. Produkten finns i ett antal varianter och lutningar.

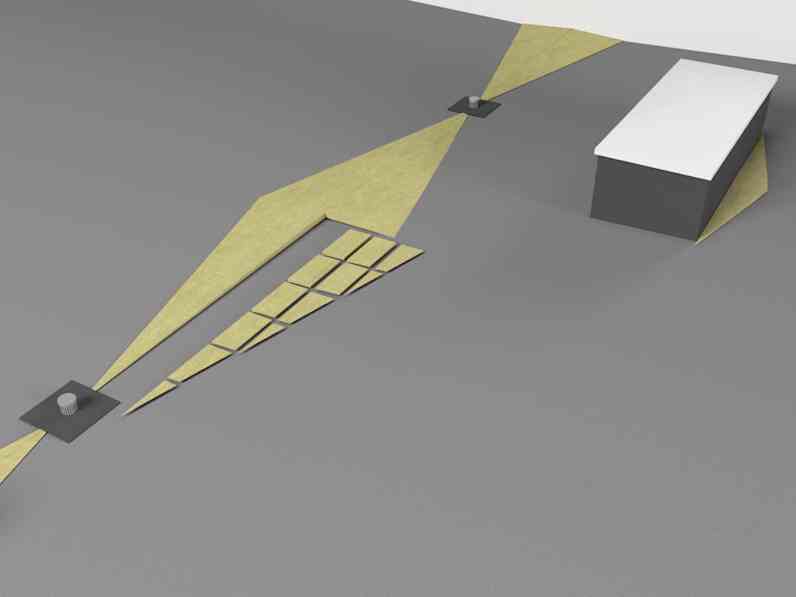

Avsmalnande isolering av platt tak, ROV 60 2

Ränndalskilar

PAROC ROV 60 2, Ränndalskilar används för att skapa vattenavrinning mot brunnar eller leda vatten runt hinder på tak med hjälp av isolering. Tätskiktet kan appliceras direkt på Ränndalskilarna. De levereras som moduler med önskad längd och läggs enligt medföljande anvisning. Lutning 1:60 i längdriktning och lutning 1:15 i tvärriktning.

Varning för att den här videon innehåller blinkande bilder: Den här videon innehåller blinkande bilder som kan utlösa krampanfall hos personer med fotokänslighet.

CAD-ritningar

Med hjälp av PAROC Strukturväljaren kan du enkelt hitta rätt CAD-ritning för dina projekt.

Ladda ner CAD-filer som pdf eller dwg, eller ladda ner en sammanställning av alla CAD-filer för byggisolering i pdf-format.

BLÄDDRA BLAND CAD-RITNINGAR
Ritning av ett hus med en penna

Produkter

Filter

Filter

PAROC Luft- och ångspärr

PAROC Luft- och ångspärr

Luft- och ångspärren ska vara enhetlig och tät för hela klimatskalet.

Ingående produkter i produktbladet:
PAROC Luft- och ångspärr 012 (XMV 012)
PAROC Luft- och ånspärr 020 (XMV 020)
PAROC Luft- och ångspärr hörn (XMV 002)
PAROC ROB 80

PAROC ROB 80

PAROC ROB 80 Takboard (tryckspänning 80 kPa) används som lastspridande toppboard på låglutande tak med måttliga till högre lastkrav.

PAROC ROB 80:s kompakta och homogena fiberstruktur genererar en hög tryckhållfasthet och punktbelastning, vilket främjar en långsiktig obrännbar lösning.

Takboarden täcker stora ytor, ...
PAROC ROBSTER 50

PAROC ROBSTER 50

PAROC Robster 50 Stålunderlagsboard (tryckspänning 50 kPa) används som lastspridande skiva i flerskiktslösningar på låglutande tak. Denna skiva är lämplig som ett skyddande underlag för ångspärren.

PAROC Robster 50:s unika fiberstruktur, i kombination med en naturfärgad glasfiberflor på båda sidor, ger en kombination av...
PAROC ROBSTER 60

PAROC ROBSTER 60

PAROC Robster 60 Stålunderlagsboard/Takboard (tryckspänning 60 kPa) används som lastspridande skiva och som ett skyddande underlag för ångspärren i flerskiktslösningar i platta tak.

PAROC Robster 60 lämpar sig även som toppskikt i flerskiktslösningar med normala belastningskrav och som tunn kondensisoleringslösning.

Den...
PAROC ROL 30

PAROC ROL 30

PAROC ROL 30 Taklamell (tryckhållfasthet 30 kPa; lambda 0,038 W/mK) ska användas som det mellanliggande lagret med värmeisolering i en flerskiktslösning på låglutande tak med normala och måttliga belastningskrav.

Fiberstrukturen och lamellernas monteringssätt ger högre tryckhållfasthet vid lägre densitet.

Lameller möjligg...
PAROC ROL 60

PAROC ROL 60

PAROC ROL 60 Taklamell Plus (tryckhållfasthet 60 kPa; lambda 0,039 W/mK) ska användas som det mellanliggande lagret med värmeisolering i en flerskiktslösning på låglutande tak med högre belastningskrav.

Fiberstrukturen och lamellernas monteringssätt ger högre tryckhållfasthet vid lägre densitet.

Lameller möjliggör en...
PAROC ROS 30

PAROC ROS 30

PAROC ROS 30 Underskiva (tryckspänning 30 kPa; lambda 0,036 W/mK) ska användas som det mellanliggande lagret med värmeisolering i en flerskiktslösning på låglutande tak med normala och måttliga belastningskrav.

Underskivan täcker stora ytor, är lätt att hantera och går snabbt att montera.
PAROC ROU 60 4

PAROC ROU 60 4

PAROC ROU 60 4 Takfallskiva 1:60 (lutning 1:60; tryckspänning 60 kPa) är en kilformad skiva som kan användas för att skapa en lutning för platta och låglutande tak. Skivans lutning är 1:60. Det används som ett system bestående av sex kilformade skivor och en platt PAROC ROS 30 Underskiva / PAROC ROS 60 Takskiva.

Fallriktningen...
PAROC ROU 60 5

PAROC ROU 60 5

PAROC ROU 60 5 Roof Cut-to-fall (lutning 1:40; tryckspänning 60 kPa) är en kilformad takplatta som kan användas för att skapa en lutning för platta och låglutande tak. Skivans lutningsvinkel är 1:40. Det används som ett system bestående av 4 kilformade plattor och en platt PAROC ROS 30 Takplatta / PAROC ROS 60 Takplatta...
PAROC ROV 60 1

PAROC ROV 60 1

PAROC ROV 60 1 Takkil (tryckspänning 60 kPa) är en kilformad skiva som kan användas för att skapa en motlutning för att leda bort vatten från kanter och väggar på låglutande tak. Skivans lutningsvinkel varierar beroende på dess tjocklek för att vara lämplig för olika lutningar.

Fallriktningen följer skivan längd.
PAROC ROV 60 2

PAROC ROV 60 2

PAROC ROV 60 2 Ränndalskil (lutning 1:15 / 1:60, tryckspänning 60 kPa) är en dubbelkilformad takplatta som kan användas för att skapa en motlutning i två olika riktningar för att rikta vatten bort från kanter och väggar för platta och låglutande tak.

Skivans lutningsvinkel är 1:15 / 1:60.
PAROC RTL L4

PAROC RTL L4

PAROC RTL Light 4 Takfallslamell är tillverkad av obrännbar stenullsisolering och används som lastbärande värmeisoleringsskikt på låglutande tak med normal belastning för att skapa en taklutning på 1:40 (1.43 grader), så att regn och smältvatten leds bort från taket och risken för läckage minimeras. Takfallslamellen är...
PAROC RTL L6

PAROC RTL L6

PAROC RTL Light 6 Takfallslamell är tillverkad av obrännbar stenullsisolering och används som lastbärande värmeisoleringsskikt på låglutande tak med normal belastning för att skapa en taklutning på 1:60 (0.95 grader), så att regn och smältvatten leds bort från taket och risken för läckage minimeras. Takfallslamellen är...
PAROC RTL P4

PAROC RTL P4

PAROC RTL Plus 4 Takfallslamell är tillverkad av obrännbar stenullsisolering och används som lastbärande värmeisoleringsskikt på låglutande tak med högre belastning för att skapa en taklutning på 1:40 (1.43 grader), så att regn och smältvatten leds bort från taket och risken för läckage minimeras. Takfallslamellen är utvecklad...
PAROC RTL P6

PAROC RTL P6

PAROC RTL Plus 6 Takfallslamell är tillverkad av obrännbar stenullsisolering och används som lastbärande värmeisoleringsskikt på låglutande tak med högre belastning för att skapa en taklutning på 1:60 (0.95 grader), så att regn och smältvatten leds bort från taket och risken för läckage minimeras. Takfallslamellen är utvecklad...
PAROC Tätningstejp och tejpark

PAROC Tätningstejp och tejpark

Högkvalitativa och med mycket god vidhäftning kompletterar PAROC tätningstejper luft- och ångspärrens täthet.

Ingående produkter i produktbladet:
PAROC Tätningstejp (XST 013)
PAROC Tejpark (XST 012)
