PAROC ZeroFix -julkisivujärjestelmä

Järjestelmän komponentit:

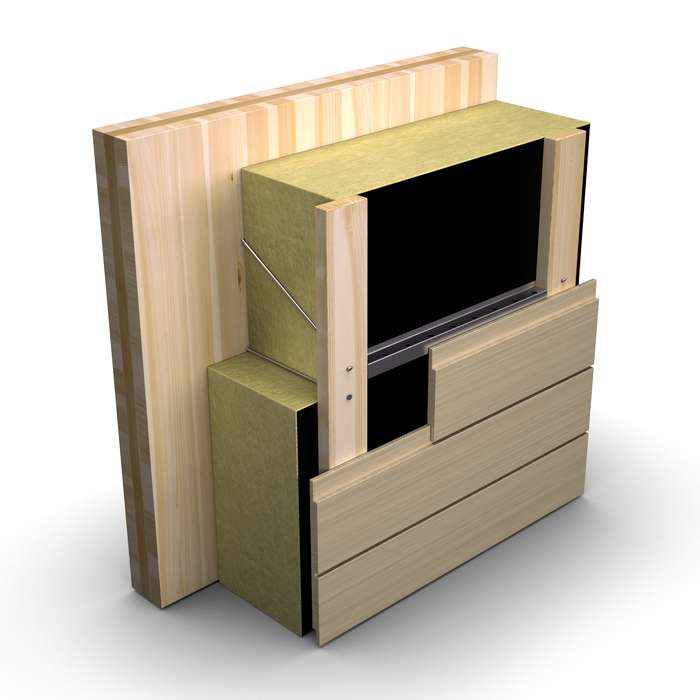

PAROC ZEROfix -julkisivujärjestelmä koostuu PAROC Cortex One b -tuulensuojaeristeestä, saumausteipeistä, eristekiinnikkeestä, puristusta kestävästä välikkeestä, naulauslaudoista ja julkisivuruuveista. Järjestelmään ei sisälly julkisivun ulkoverhousmateriaalia. Suunnittelijalla on siten mahdollisuus valita soveltuva ulkoverhous (lauta, levy...) kohteen vaatimustason mukaan.

PAROC ZEROfix -julkisivujärjestelmässä käytettävän naulauslaudan, johon varsinainen julkisivuverhous kiinnitetään ja joka siten toimii valitun julkisivuverhoilun kiinnitysalustana, minimikoko on 30 x 95 mm. Naulauslauta sisältyy järjestelmään, mutta sitä ei ole tarjolla asennustarvikkeena. Järjestelmään soveltuvia naulauslautoja on saatavilla puutavaran jälleenmyyjältä. Naulauslauta asennetaan eristekerroksen päälle ja kiinnitetään CLT-elementtiin pitkillä Julkisivuruuveilla Heco Topix Plus Therm puu (XFS 006).

Julkisivun tuulikuormaa hallitaan vaakasuuntaisilla julkisivuruuveilla, ja pystysuuntaista kuormaa vinoon asennettavilla julkisivuruuveilla. Tämä julkisivuruuvien yhdistelmä muodostaa erittäin kestävän ja yksinkertaisen julkisivun kannatusjärjestelmän, jossa kylmäsiltojen määrä on minimoitu.

Julkisivuruuvien lukumäärä, ruuvien pituus ja asennuskohdat on määritettävä rakennustyömaalla vallitsevien tuuliolosuhteiden, rakennuksen korkeuden, kantavan seinärakenteen tyypin ja verhousmateriaalin painon perusteella. Tarvittava mitoituslaskenta voidaan tehdä PAROC ZEROfix -mitoitustyökalulla*. Suunnittelijan on määriteltävä naulauslaudan koko ja lujuusluokka (EN 14081-1) mitoitustyökalua käyttäessään, jotta työkalu voi ottaa ne huomioon laskelmissaan. Naulauslautojen on oltava massiivipuuta standardin EN 14081-1 mukaisesti. Naulauslaudan tulee olla vähintään 30 mm paksu ja 95 mm leveä.

Jos kantavan rakenteen lujuusominaisuuksia ei tunneta, on rakenne testattava vetokokein.


CLT tai LVL kantavana rakenteena:

Julkisivuruuvien määrä on aina laskettava. CLT- tai LVL-rakenteissa käytetään tavallisesti kolmea vaakasuuntaista julkisivuruuvia ja yhtä tai kahta vinoon asennettua julkisivuruuvia kerrosta kohden. Pystysuora naulauslauta asennetaan eristeen päälle yleensä 600 mm jaolla. Jos tuulikuorma kasvaa, vaakatasoon asennettavien ruuvien määrä kasvaa ja jos julkisivumateriaalien kuormitus kasvaa, vinoon asennettujen ruuvien määrä kasvaa.

Lämmöneristys ja julkisivuverhouksen kiinnitys:

PAROC ZEROfix -järjestelmä takaa rakenteelle erinomaisen energiatehokkuuden, sillä koko eristekerros voidaan asentaa ennen julkisivujärjestelmän kiinnikkeiden asentamista. Aluksi paksu tuulensuojaeristekerros PAROC Cortex One b asennetaan kantavan rakenteen ulkopinnalle, jonka jälkeen jämäkän eristekerroksen päälle asennetaan naulauslauta vaakaruuveineen mitoitusohjelmasta saatujen ohjeiden mukaisesti. Lopuksi asennetaan vinoon asennettavat julkisivuruuvit laskelmassa määritetyin välein. Naulauslauta toimii valitun julkisivuverhoilun kiinnitysalustana. Julkisivuverhous asennetaan naulauslautaan julkisivutoimittajan ohjeiden mukaisesti.

Naulauslaudan asennusta helpottaa Eristekiinnike/välike SFS RP50x180/BS-4,8 puu (XFM 006), 180 mm, jota voidaan käyttää välikkeenä naulauslautojen alla. Välike soveltuu 180 mm Cortex One b-tuulensuojaeristeen välikkeeksi ja sillä estetään tuulensuojaeristeen puristuminen naulauslaudan asennuksessa.

Huokoinen kivivillaeriste ja siinä käytettävä tuulitiivis ja vesihöyryä läpäisevä tuulensuojapinnoite eivät estä rakenteessa olevan mahdollisen rakennuskosteuden haihtumista. Rakennuksen vaipan tuuli/ilmatiiviys varmistetaan teippaamalla eristelevyjen väliset saumat sekä liittymät muihin rakenteisiin ja läpivienteihin.
