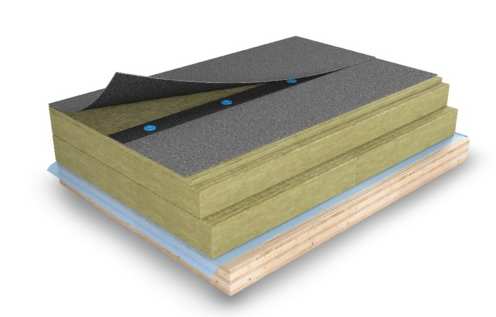

Løsning med plader
- Tætningsmembran
- Mekanisk fastgørelse
- PAROC ROB 80, Tagboard
- PAROC ROS 30, Underlagsplade
- PAROC Luft- og dampspærre 020 (XMV 020)
- Bærende konstruktion af krydslamineret træ (KL-træ)
Isoleringsløsninger til bærende underlag af træ
Isoleringsløsninger til bærende underlag af træ
Med vores ubrændbare isoleringsplader af stenuld isoleres svagt hældende tage effektivt og beskyttes samtidig mod brand. Stenuld har desuden gode lydisolerende egenskaber og er et diffusionsåbent isoleringsmateriale.
En tagkonstruktion i træ kan udformes som en regelkonstruktion med krydsfiner/rustikbrædder eller i krydslamineret træ (CLT).
En løsning med PAROC Tagplader giver en effektiv, ubrændbar og fugtresistent opbygning af svagt hældende tage og er velegnet til både svejsede eller mekanisk fastgjorte tætningsmembraner. Denne løsning med PAROC ROS 30 passer til tage, der bærer en normal belastning. Pladerne har store størrelser, hvilket giver en optimal dækningseffektivitet.
Alternative produkter:
PAROC ROBSTER 60, Stålunderlagsboard/Tagboard: Velegnet som topboard. Giver en mere effektiv varmeisolering med en lambdaværdi på 0,036 W/mK.
PAROC ROS 60, Underlagsplade: Velegnet på tage med højere belastning, da pladen har en deklareret trykspænding på CS(10) 60 kPa. Lambdaværdien er 0,039 W/mK.
PAROC ROL 60, Taglamel Plus: Velegnet på tage med højere belastning, da lamellen har en deklareret trykspænding på CS(Y) 60 kPa. Lambdaværdien er 0,039 W/mK.
PAROC ROL 30, Taglamel: Velegnet på tage med normal belastning, når lamellen har en deklareret trykspænding på CS(Y) 30 kPa. Lambdaværdien er 0,038 W/mK.
U-værdien:
Produkt | Isoleringstykkelse (mm) | ||||||
PAROC ROB 80 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
PAROC ROS 30 | 100 | 110 | 120 | 130 | 150 | 160 | 180 |
PAROC ROS 30 | 100 | 110 | 120 | 130 | 150 | 160 | 180 |
Samlet tykkelse | 220 | 240 | 260 | 280 | 320 | 340 | 380 |
U-værdi, W/m2K | 0.16 | 0.14 | 0.13 | 0.12 | 0.11 | 0.10 | 0.09 |
Beregningsparametre (iht. EN 6946):
Beakrivelse af lagene
Beakrivelse af lagene
Krydslamineret træ (CLT) er blevet mere og mere almindeligt på grund af bæredygtighedsaspekterne.
Luft- og dampspærre, anvendes altid på den varme side af konstruktionen for at undgå, at fugt påvirker den bærende del af konstruktionen. For at undgå unødvendige huller i dette lag og for at beskytte det på længere sigt, er det almindeligt at placere det mellem to lag isolering, dog skal mindst 2/3 af isoleringsværdien (tykkelsen af isoleringen) være på ydersiden. af dampspærren i konstruktionen for at undgå kold luft møder varm luft og derved mindske risikoen for kondens på den forkerte side af dampspærren.
Mekanisk fastgørelse bruges til at holde isoleringen og i mange tilfælde også den endelige vandtætning på plads på taget. Oftest anvendes en teleskopmanchet til dette formål, som medvirker til en reduceret kuldebro gennem en plastikmanchet og en skrue for enden af denne. Når der så lægges et tætningslag over muffen, dannes et lag isolerende stillestående luft mellem metallet og tætningslaget. Et tag med lav hældning er udsat for høje vindbelastninger, og der bør foretages en vindbelastningsberegning for hvert tagprojekt.
Tætningslag refererer til det vandtætte yderste lag af et tag. Dette vælges med omhu efter, hvordan bygningens tag skal bruges på sigt. Mest almindelige er forskellige typer af de lidt tykkere bitumenbaserede tætningslag, modificeret med SBS (Styrene-Butadien-Styrene) eller APP (Atactic Polypropylene), i et eller to lag, samt de lidt tyndere tætningslag som PVC ( polyvinylchlorid) og FPO (fleksibel polyolefin).
CAD-Tegninger
CAD-Tegninger
Vi leverer CAD-tegninger, der letter din designproces. I vores materialebank kan du nemt finde den rigtige CAD-tegning til dine projekter.
Tegningerne er tilgængelige i DWG og PDF-format.
