Požeminių aikštelių ir šaltų patalpų lubos


Apšiltinus požeminių automobilių stovėjimo aikštelių ar kitų šaltų patalpų, virš kurių yra šildomos patalpos, lubas, sumažės visuminiai pastato šilumos nuostoliai, padidės pastato energinis naudingumas ir virš lubų esančių patalpų grindų temperatūra, bei padidės lubų perdangos konstrukcijos gaisrinis saugumas. Be to, tai sukurs ir tam tikrą požeminių automobilių stovėjimo aikštelių ar kitų šaltų patalpų lubų estetinę išraišką.

Apšiltinti požeminių automobilių stovėjimo aikštelių ar kitų šaltų patalpų apatinį betoninės perdangos paviršių yra nesudėtinga ir tai galima atlikti tiek statybos, tiek ir pastato eksploatacijos metu.

Apsauga nuo ugnies ir garso izoliavimas

Paroc sukūrė veiksmingą apsaugos nuo ugnies sistemą, skirtą požeminių automobilių stovėjimo aikštelių ar kitų šaltų patalpų lubų iš monolitinių ir kiaurymėtų gelžbetonio plokščių pasyviajai apsaugai nuo ugnies. Ši sistema yra patvirtinta Europos Techniniu Įvertinimu ETA 23/0539, o ją sudaro šaltų patalpų lubų plokštės PAROC cgl 20cy ir  PAROC SW klijai (XPG 001).

Gelžbetoninės perdangos atsparumą ugniai REI 240 galima pasiekti naudojant 50 mm storio PAROC cgl 20cy plokštes.

PAROC cgl 20cy plokštės gerai sugeria garsą, todėl požeminėse automobilių stovėjimo aikštelėse gali būti naudojamos ir triukšmui sumažinti. PAROC cgl 20cy plokštės, padengtos gruntu ir su nusklembtomis briaunomis, pagerins ne tik patalpų akustiką, bet ir lubų vaizdą. 50 - 249 mm storio plokščių garso sugerties koeficientas αw = 0,75, o 250 mm storio plokštės αw = 0,95.

Sprendimas požeminių aikštelių ir šaltų patalpų luboms

Grindų konstrukcija

  • Grindų danga,
  • Klijai 2– 5 mm
  • Išlyginamasis sluoksnis 50 – 80 mm
  • Skiriamasis sluoksnis,
  • Šilumos izoliacija PAROC SSB 1 50 mm

Lubų konstrukcija

  • Kiaurymėta surenkama arba monolitinė gelžbetoninė perdanga 220 mm
  •  PAROC SW klijai (XPG 001)
  • Lubų šilumos izoliacija PAROC cgl 20cy 50-250 mm

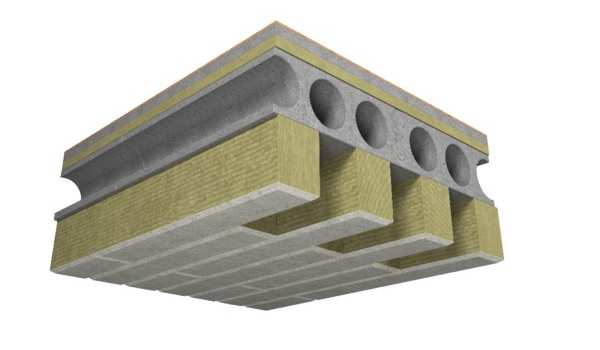

PAROC CGL garažo ir rūsio luboms

Šilumos izoliacija:

PAROC cgl 20cy požeminių garažų ir šaltų patalpų lubų šilumą izoliuojančios vertikaliai orientuoto akmens vatos plaušo plokštės („lamelės“) išorinis paviršius yra padengtas gruntu, o briaunos nusklembtos. Šilumos laidumas λD= 0,035 W/mK. Plokštės storiams 50 – 249 mm garso sugerties koeficientas αw = 0,75, o 250 mm storio plokštės αw = 0,95.

Požeminių garažų ir šaltų patalpų lubų šilumą izoliuojančios vertikaliai orientuoto akmens vatos plaušo plokštės („lamelės“) yra skirtos naujai statomų bei renovuojamų pastatų šaltų patalpų betoninių perdangų, virš kurių yra šildomos patalpos, lubų šiltinimui.


Ant gelžbetoninės perdangos įrengtos grindys

Ant gelžbetoninės perdangos įrengiamas šilumą izoliuojantis sluoksnis iš PAROC SSB 1. Šios plokštės turi ne tik glaudžiai priglusti viena prie kitos, bet jos turi būti perstumtos ir suklotos viena kitos atžvilgiu taip, kad nesusidarytų 4 kampų sandūrų. Tarpai ir plyšiai tarp plokščių turi būti sandariai užtaisyti akmens vata.

Ant šilumą izoliuojančio sluoksnio būtina įrengti skiriamąjį sluoksnį. Tam galima naudoti statybinę polietileno plėvelę arba betonavimo popierių. Išlyginamasis sluoksnis virš skiriamojo sluoksnio yra įrengiamas iš armuoto betono ar skiedinio. Rekomenduojamas storis 50 – 80 mm. Ant išlyginamojo sluoksnio gali būti įrengiami grindų apdailos sluoksniai pagal grindų dangos tiekėjų rekomendacijas.


Gelžbetoninė perdanga

Gelžbetoninė perdanga gali būti įrengta iš surenkamų gelžbetonio plokščių arba monolitinio gelžbetonio. Gelžbetoninės perdangos paviršius prie kurio bus klijuojamos PAROC cgl 20cy plokštės turi būti lygus, sausas ir švarus.

Elektros, vėdinimo ir kitų komunikacijų įrengimo darbai turi būti atlikti prieš pradedant lubų šiltinimo darbus.


Šilumos izoliacijos įrengimas

PAROC cgl 20cy plokščių paviršius, kuris bus klijuojamas prie gelžbetoninės perdangos, turi būti nugruntuotas ir pilnai padengtas klijais. Klijavimui naudojami PAROC SW klijai (XPG 001). Naudojant kitus klijus, ETA 23/0539 negalioja. Plokštės prie lubų paviršiaus yra priklijuojamos perstumiant jas viena kitos atžvilgiu ir prispaudžiamos mentele taip, kad oras būtų pašalintas iš tarpelių ir būtų užfiksuota plokščių padėtis. Mechaninis plokščių tvirtinimas nereikalingas.

Daugiau informacijos apie reikalavimus g/b perdangai bei šilumos izoliacijos sluoksnio iš PAROC cgl 20cy įrengimui rasite ETA 23/0539.

Šaltų patalpų lubų šilumos perdavimo koeficiento U (W/m2K) vertės

apskaičiuotos esant skirtingiems PAROC cgl 20cy izoliacijos storiams, kai šiltinama PAROC SSB 1 50 mm + PAROC cgl 20cy plokštėmis.

PAROC cgl 20cy storis, mm

100

150

200

250

U (W/m2*K)

0,215

0,168

0,137

 0,116

CAD brėžiniai


Naudodamiesi PAROC CAD brėžinių paieškos sistema „Structure Selector“, lengvai rasite reikiamą brėžinį savo projektams.

Atsisiųskite CAD brėžinius pdf ar dwg formatu, arba iškart visus statybinės izoliacijos CAD failus kaip pdf.
