Plokštieji stogai su nuolydžiu iš akmens vatos plokščių

Projektuojant ar renovuojant plokščiąjį stogą, vienas svarbiausių veiksnių, lemiančių ilgalaikį stogo eksploatacinių savybių išsaugojimą, yra tinkamai suprojektuotas vandens nuvedimas. Nesant reikiamo nuolydžio, lietaus ir tirpstančio sniego vanduo kaupiasi ant stogo paviršiaus, susidaro stovinčio vandens zonos. Ilgalaikė drėgmė gali paspartinti medžiagų irimą, padidinti konstrukcijoms tenkančias apkrovas bei padidinti hidroizoliacinės dangos pažeidimų riziką.

Hidroizoliacinė danga yra esminis elementas, saugantis pastatą nuo drėgmės poveikio. Kartu su nuolydžius formuojančiomis akmens vatos plokštėmis ji sudaro patvarią ir patikimą sistemą, efektyviai apsaugančią stogą nuo vandens prasiskverbimo. Akmens vatos plokštės sukuria stabilų pagrindą, todėl plokščiųjų stogų hidroizoliacija gali išlaikyti savo eksploatacines savybes daugelį metų.

Akmens vata – patikimas ir lankstus sprendimas plokščiųjų stogų šiltinimui. PAROC izoliacinių plokščių asortimentas pasižymi puikiomis šiluminėmis savybėmis, dideliu mechaniniu atsparumu ir atsparumu drėgmei. Nuolydžių formavimas naudojant šilumos izoliaciją leidžia optimizuoti projektavimo ir montavimo procesus, sutaupyti laiko bei kaštų ir sukurti ilgaamžę, energiškai efektyvią stogo sistemą.

PAROC pardavimų komanda padeda projektuotojams ir rangovams visuose projekto etapuose – nuo projektavimo sprendinių parinkimo iki montavimo. Tai užtikrina, kad kiekvienas stogas būtų suprojektuotas su optimaliu nuolydžiu, efektyvia šilumos izoliacija ir patikima ilgalaike apsauga nuo aplinkos poveikio.

Jei reikalinga pagalba projektuojant, susisiekite su PAROC pardavimo specialistais.

Susisiekti

Sprendimas su nuolydį formuojančiomis plokštėmis

Hidroizoliacinė stogo danga
Tvirtinimo elementas
Viršutinė šilumos izoliacijos plokštė PAROC ROB 80 arba PAROC ROB 60, 30 mm
Nuolydį formuojanti plokštė PAROC ROU 60 5
Pagrindinė šilumos izoliacija PAROC ROS 30
PAROC oro ir garų izoliacija (XMV 020) su PAROC garų izoliacijos sandarinimo juosta (XST 013) suklijuotomis siūlėmis
Paklotas orą ir garus izoliuojančiam sluoksniui įrengti iš PAROC ROB 80, PAROC ROB 60, 20-30 mm
Profiliuotos skardos laikantysis paklotas/ gelžbetoninė plokštė

Stogams, įrengiamiems ant gelbžetonio plokščių, paklotas orą ir garus izoliuojančiam sluoksniui įrengti yra nereikalingas.

Plokščiojo stogo izoliacija ant gofruoto plieno pakloto, naudojant plokščių sprendimą

Nuolydį formuojančios plokštės

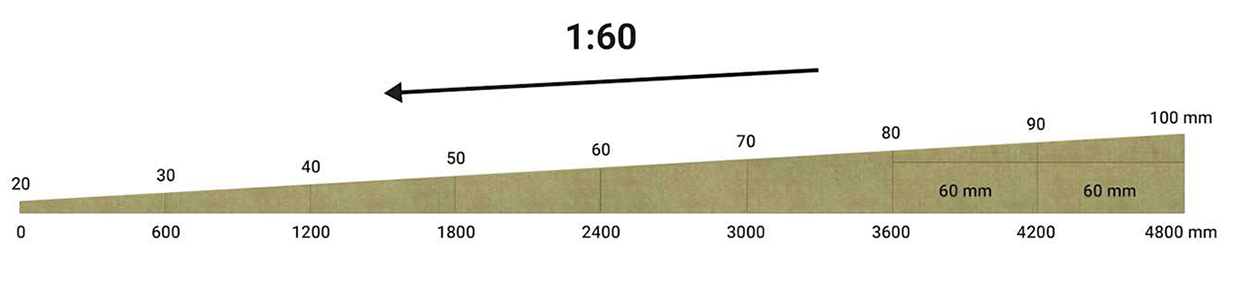

PAROC ROU 60 4 stogų nuolydį formuojanti plokštė yra pleišto formos, skirta nuolydžiui formuoti plokščiuose ir mažo nuolydžio stoguose. Plokštės nuolydis yra 1:60.

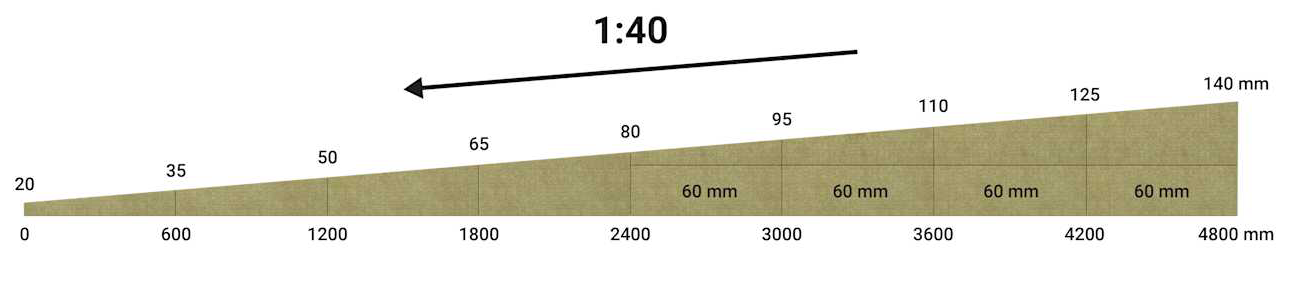

PAROC ROU 60 5 stogų nuolydį formuojanti plokštė yra pleišto formos, skirta nuolydžiui formuoti plokščiuose ir mažo nuolydžio stoguose. Plokštės nuolydis yra 1:40.

PAROC ROV 60 1 stogų nuolydį formuojanti plokštė yra pleišto formos plokštė, skirta nuolydžiui formuoti ir vandeniui nukreipti nuo stogo kraštų bei sienų mažo nuolydžio stoguose. Plokštės nuolydžio kampas kinta priklausomai nuo jos storio, todėl gali būti pritaikytas skirtingiems nuolydžiams.

PAROC ROV 60 2: stogų nuolydį formuojanti plokštė yra dvigubo pleišto formos stogo plokštė, skirta nuolydžiui formuoti dviem kryptimis ir vandeniui nukreipti nuo stogo kraštų bei sienų plokščiuose ir mažo nuolydžio stoguose. Plokštės projektinis nuolydis yra 1:15 / 1:60.

Šilumą izoliuojančios plokštės

PAROC ROS 30: stogo plokštė naudojama kaip pagrindinė šilumos izoliacijos plokštė daugiasluoksnėse plokščiųjų stogų konstrukcijose, esant normalioms ir vidutinėms apkrovoms. Gniuždomasis įtempis – 30 kPa; šilumos laidumo koeficientas λ = 0,036 W/m·K.

PAROC ROS 30g: stogo plokštė naudojama kaip pagrindinė šilumos izoliacijos plokštė daugiasluoksnėse plokščiųjų stogų konstrukcijose, esant normalioms ir vidutinėms apkrovoms. Frezuoti vėdinimo kanalai naudojami kartu su vėdinimo kaminėliais, siekiant užtikrinti termiškai sukeltą vėdinimą. Gniuždomasis įtempis – 30 kPa; šilumos laidumo koeficientas λ = 0,036 W/m·K.

PAROC ROS 40: stogo plokštė naudojama kaip pagrindinė šilumos izoliacijos plokštė daugiasluoksnėse plokščiųjų stogų konstrukcijose, esant normalioms ir vidutinėms apkrovoms. Gniuždomasis įtempis – 40 kPa; šilumos laidumo koeficientas λ = 0,037 W/m·K.

PAROC ROS 50: stogo plokštė naudojama kaip pagrindinė šilumos izoliacinė plokštė, taip pat kaip apsauginis vandens garų izoliacijos pagrindas arba viršutinis sluoksnis daugiasluoksnėse plokščių stogų konstrukcijose. Gniuždomasis įtempis 50 kPa; šilumos laidumo koeficientas 0,038 W/mK.

PAROC ROS 60: stogo plokštė naudojama kaip pagrindinė šilumos izoliacijos plokštė vieno sluoksnio sistemoje plokščiuose stoguose, kuriems keliami įprasti ir vidutiniai apkrovos reikalavimai ir kaip pagrindinė šilumos izoliacijos plokštė daugiasluoksniuose plokščiuose stoguose, kuriems keliami dideli apkrovos reikalavimai. Gniuždomasis įtempis 60 kPa; šilumos laidumo koeficientas 0,039 W/mK.

PAROC ROB 60: 20–30 mm storio stogo plokštė dažniausiai naudojama kaip apkrovą paskirstanti viršutinė plokštė, bei kaip apkrovą paskirstanti profiliuotos skardos plokštė daugiasluoksnėse plokščiųjų stogų konstrkcijose, esant normalioms ir vidutinėms apkrovoms. Gniuždomasis įtempis 60 kPa; šilumos laidumo koeficientas 0,038 W/mK.

PAROC ROB 80: 20–30 mm storio stogo plokštė naudojama kaip apkrovą paskirstanti viršutinė plokštė plokščiuose stoguose, kuriems keliami dideli apkrovos reikalavimai. Gniuždomasis įtempis 80 kPa; šilumos laidumo koeficientas 0,038 W/mK.

Kaip įrengti nuolydį plokščiąjame stoge?

Stogo nuolydžio formavimas naudojant PAROC ROU ir PAROC ROV gaminius

Plokščiųjų stogų šiltinimo sistemos, naudojant pleišto formos šilumos izoliacijos plokštes, leidžia projektuotojams tiksliai valdyti vandens nuvedimo kryptį. PAROC siūlo kelis šiam tikslui skirtus sprendimus: stogo nuolydį formuojančias plokštes PAROC ROU 60 4 ir PAROC ROU 60 5, nuolydžius nuo stogo parapetų ir sienų formuojančias plokštes PAROC ROV 60 1, taip pat dviejų krypčių vandens nuvedimui į įlajas skirtas plokštes PAROC ROV 60 2.

Derinant šiuos plokščių rinkinius galima suformuoti bet kokio ilgio ar pločio stogo nuolydžius bei nuolydžius nuo parapetų ar sienų, efektyviai nukreipiant vandenį į stogo įlajas. Nuolydžių formavimas naudojant šilumą izoliuojančias plokštes yra ne tik ekonomiškai efektyvus sprendimas, bet ir padeda pagreitinti statybos procesą.

Nuolydžių formavimas su PAROC ROU plokštėmis

Vandens nukreipimas į įlajas

PAROC ROV 60 2 – plokštės, skirtos vandeniui nukreipti į stogo įlajas nuo stogo plokštumos bei vandeniui apvesti aplink stogo konstrukcinius elementus, formuojant nuolydžius šilumos izoliacijos sluoksnyje. Hidroizoliacinis sluoksnis gali būti įrengiamas tiesiai ant PAROC ROV 60 2 plokščių.

Plokštės tiekiamos reikiamo ilgio moduliais ir montuojamos pagal pateiktas montavimo instrukcijas. Nuolydis: 1:60 išilgine kryptimi ir 1:15 skersine kryptimi.

Stogo nuolydžio formavimas prie sienų, parapetų ir latake

PAROC ROV 60 1 – plokštės, skirtos stogo nuolydžių formavimui prie sienų, parapetų, plokščiojo stogo kraigų ir panašių konstrukcinių elementų, taip pat vandens nuvedimo latakų zonose. Plokštės tiekiamos kelių variantų ir skirtingų nuolydžių.

Įspėjimas: Šiame vaizdo įraše yra mirksinčių vaizdų, kurie jautriems nuotraukoms žmonėms gali sukelti traukulius.

CAD brėžiniai

SS 07 Plokščiojo stogo ant gelžbetoninių plokščių šiltinimo detalė

Susiję produktai PAROC ROB 60, PAROC ROB 80, PAROC ROS 30, PAROC ROU 60 5

PDF DWG

SS 08 Plokščiojo stogo ant profiliuotos skardos pakloto šiltinimo detalė

Susiję produktai PAROC ROB 60, PAROC ROB 80, PAROC ROS 30, PAROC ROU 60 5

PDF DWG

SSm 17 Mūro sienos šiltinamos tinkuojama sistema ir plokščiojo stogo parapeto šiltinimo detalė

Susiję produktai PAROC Linio 10cc, PAROC Linio Pro, PAROC ROB 60, PAROC ROB 80, PAROC ROS 30, PAROC ROU 60 5

PDF DWG

SSm 18 Mūro sienos šiltinamos vėdinama sistema ir plokščiojo stogo parapeto šiltinimo detalė

Susiję produktai PAROC Cortex b, PAROC ROB 60, PAROC ROB 80, PAROC ROS 30, PAROC ROU 60 5, PAROC Tento, PAROC Tento t, PAROC Tento tb, PAROC Ultra, PAROC Ultra plus

PDF DWG

CAD brėžinių teisinis pranešimas

Šie brėžiniai priklauso UAB „Paroc“.

„Paroc“ brėžiniuose informacija pateikta tik orientaciniais tikslais. Nors šiuose brėžiniuose pateikta informacija yra susijusi su tam tikrų „Paroc“ gaminių techniniu naudojimu, ji jokiu būdu negali būti laikoma technine konsultacija.

Nors manome, kad šiuose brėžiniuose pateikta informacija yra tiksli, „Paroc“ nesuteikia jokių garantijų dėl jos turinio tikslumo ar patikimumo. Šie brėžiniai nėra skirti vieninteliam ar būtinai geriausiam metodui ar procedūrai pateikti. Šie brėžiniai pateikiami tokie, „kokie yra“, be jokių išreikštų ar numanomų garantijų, įskaitant, bet neapsiribojant, nuosavybės teisės, teisių nepažeidimo ar numanomų tinkamumo parduoti ar tinkamumo konkrečiam tikslui garantijų.

Pateiktų brėžinių naudotojai prisiima visą atsakomybę už visus priimtus koncepcinius/projektinius sprendimus, susijusius su naudojimo tinkamumu. Nustatydami, kaip geriausiai pritaikyti pateiktus duomenis, naudotojai turi pasikliauti savo arba koncepcijos/projekto specialisto sprendimu. Naudotojai sutinka, kad „Paroc“ neįsipareigoja pateikti papildomos informacijos, atlikti bandymus ar pateikti bandymų duomenų.

Čia pateikti su šiuo sprendimu susiję CAD brėžiniai. CAD brėžinius kitiems sprendimams rasite PAROC CAD brėžinių puslapyje.
