Ohutrappaus lamellieristeen päälle

Kantava rakenne (betoni, kevytbetoni, tiili tms.)
Lämmön- ja rappausaluseriste: PAROC Linio 80
Pohjalaasti + muovipinnoitteinen, lasikuituvahvisteinen verkko
Tasoitekerros
Viimeistelykerros

Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappausjärjestelmänhaltijan ohjeistusten mukaisesti.

Ohutrappaus PAROC lamellieristeen päälle kuva

Kivivillalamellieriste ohutrappauseristejärjestelmiin:

PAROC Linio 80 -lamellieriste

Lämmönjohtavuus λ_D: 0,040 W/mK
Paloluokka: A1, palamaton
Puristuslujuus, CS (Y): 50 kPa
Vetolujuus, TR: 80 kPa

Lamellieristystä suositellaan erityisesti seuraavista syistä:

Mekaanisten kiinnikkeiden käyttö ei ole välttämätöntä (tarkista eristerappaus-järjestelmänhaltijan ohjeista). Työmaalla lamellieristeet kiinnitetään kantavaan seinään liimalaastilla ja betonielementtitehtaalla lamelli kiinnittyy betoniin valun yhteydessä.
Nopea ja helppo asentaa.
Sahattu pinta on tasainen pohja rappaukselle.
Betonielementtitehtaalla tehtävä lamellien ja suojarappauksen (sääsuojaus) asennus säästää aikaa työmaalla. Rakennukseen saadaan lämmitys nopeammin päälle, mikä mahdollistaa rakenteen nopeamman kuivumisen.
Paksukin eristekerros tehdään yhdellä asennuksella/eristeellä

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Linio 80	160	220	240	270
U-arvo, W/m²K	0,24	0,17	0,16	0,14

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Ohutrappaus: λ_U = 1,00 W/mK, d = 5 mm, R = 0,005 m²K/W

Betoni, sisäkuori 150 mm: λ_U = 2,5 W/mK, d = 150 mm, R = 0,060 m²K/W

PAROC Linio 80: λ_U= 0,040 W/mK

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,04 m²K/W

U-arvoa korjaavat tekijät:

• ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0

• ΔU_f = Mekaanisten kiinnikkeiden vaikutus U-arvoon on vähemmän kuin 3 % rakennusosan U-arvosta / mekaanisia kiinnikkeitä ei ole: ΔU_f = 0

• Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

Ohutrappaus levyeristeen päälle

Kantava rakenne (betoni, kevytbetoni, tiili tms.)
Lämmön- ja rappausaluseriste: PAROC Linio 15
Mekaaniset kiinnikkeet
Pohjalaasti + muovipinnoitteinen, lasikuituvahvisteinen verkko
Tasoitekerros
Viimeistelykerros

Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappausjärjestelmänhaltijan ohjeistusten mukaisesti.

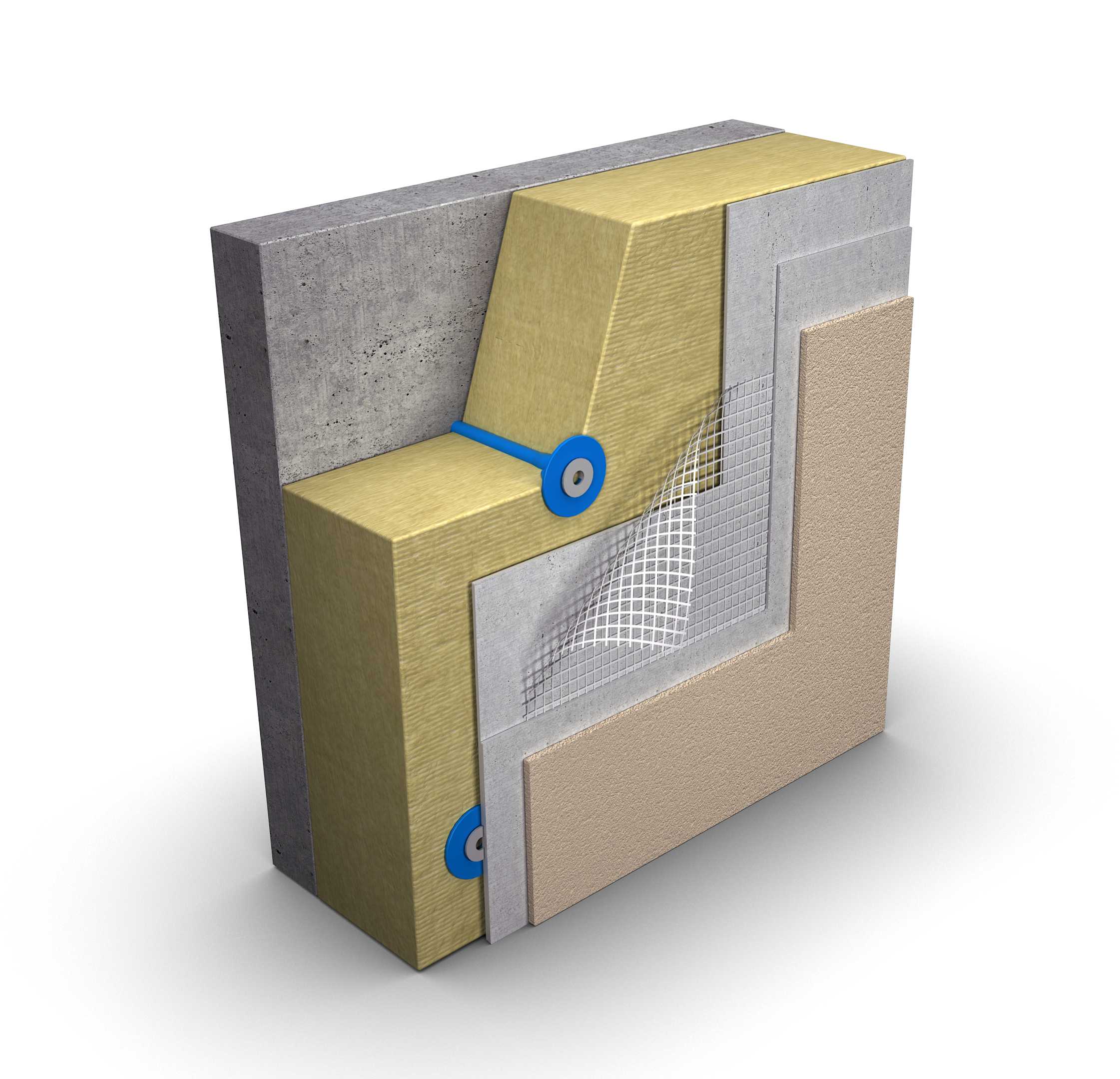

Ohut rappaus PAROC levyeristeen päälle kuva

Kivivillalevyeriste ohutrappauseristejärjestelmiin

PAROC Linio 15 -levyeriste

Lämmönjohtavuus λD: 0,037 W/mK
Paloluokka: A1, palamaton
Puristusjännitys, CS (10): 30 kPa
Vetolujuus, TR: 15 kPa

Levyeristystä suositellaan erityisesti seuraavissa tapauksissa:

Kantavan seinärakenteen pinta on epätasainen.
Tarvitaan erityistä äänieristystä.

Jos eristyspaksuus on yli 120 mm, suosittelemme käyttämään kahta eristelevykerrosta, joiden saumat ovat limittäin. Saumojen limittämisellä pystytään välttämään kylmäsiltojen syntymistä.

Kiinnitä kivivillaeristelevyt kantavaan seinärakenteeseen liimalaastilla sekä aina myös mekaanisilla kiinnikkeillä. Noudata järjestelmänhaltijan ohjeita.

PAROC Linio 15 -levytuotetta saa myös ohuempana (30 ja 50 mm), jota voidaan käyttää tarvittaessa esimerkiksi ikkunanpielissä. Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappausjärjestelmänhaltijan ohjeistusten mukaisesti.

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Linio 15	140	205	210	250
U-arvo, W/m²K	0,25	0,17	0,17	0,14

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Ohutrappaus: λ_U = 1,00 W/mK, d = 5 mm, R = 0,005 m²K/W

Betoni, sisäkuori 150 mm: λ_U = 2,5 W/mK, d = 150 mm, R = 0,060 m²K/W

PAROC Linio 15: λ_U = 0,037 W/mK

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,04 m²K/W

U-arvoa korjaavat tekijät:

• ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0

• ΔU_f = Mekaanisten kiinnikkeiden vaikutus U-arvoon on vähemmän kuin 3 % rakennusosan U-arvosta / mekaanisia kiinnikkeitä ei ole: ΔU_f = 0

• Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

CAD-Kuvat

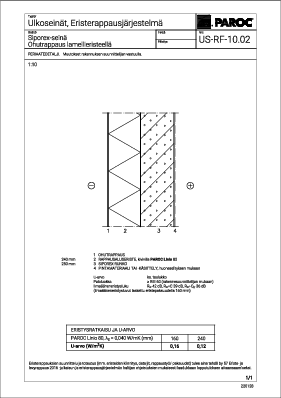

Ulkoseinät, Eristerappausjärjestelmä, Siporex-seinä, Ohutrappaus lamellieristeellä (US-RF-10.02)

Tuotteet PAROC Linio 80Ääniluokka (Rw) 42U-arvo (W/m²K) 0,12Paloluokka REI 60

PDF DWG

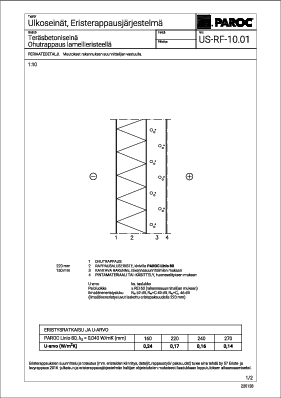

Ulkoseinät, Eristerappausjärjestelmä, Teräsbetoniseinä, Ohutrappaus lamellieristeellä (US-RF-10.01)

Tuotteet PAROC Linio 80Ääniluokka (Rw) 52U-arvo (W/m²K) 0,14Paloluokka REI 60

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin
