Tilläggsisolering av betong- eller tegelvägg med PAROC ZEROfix

Alternativa produkter till PAROC Tento, Klimatskiva ZERO

• PAROC Cortex One med ett integrerat obrännbart ytskikt, lambdavärde 0,033 W/mK
• Skarvar tejpas med PAROC Cortex tejp (XST 022), Cortextejp, PAROC Cortex hörntejp (XST 021)

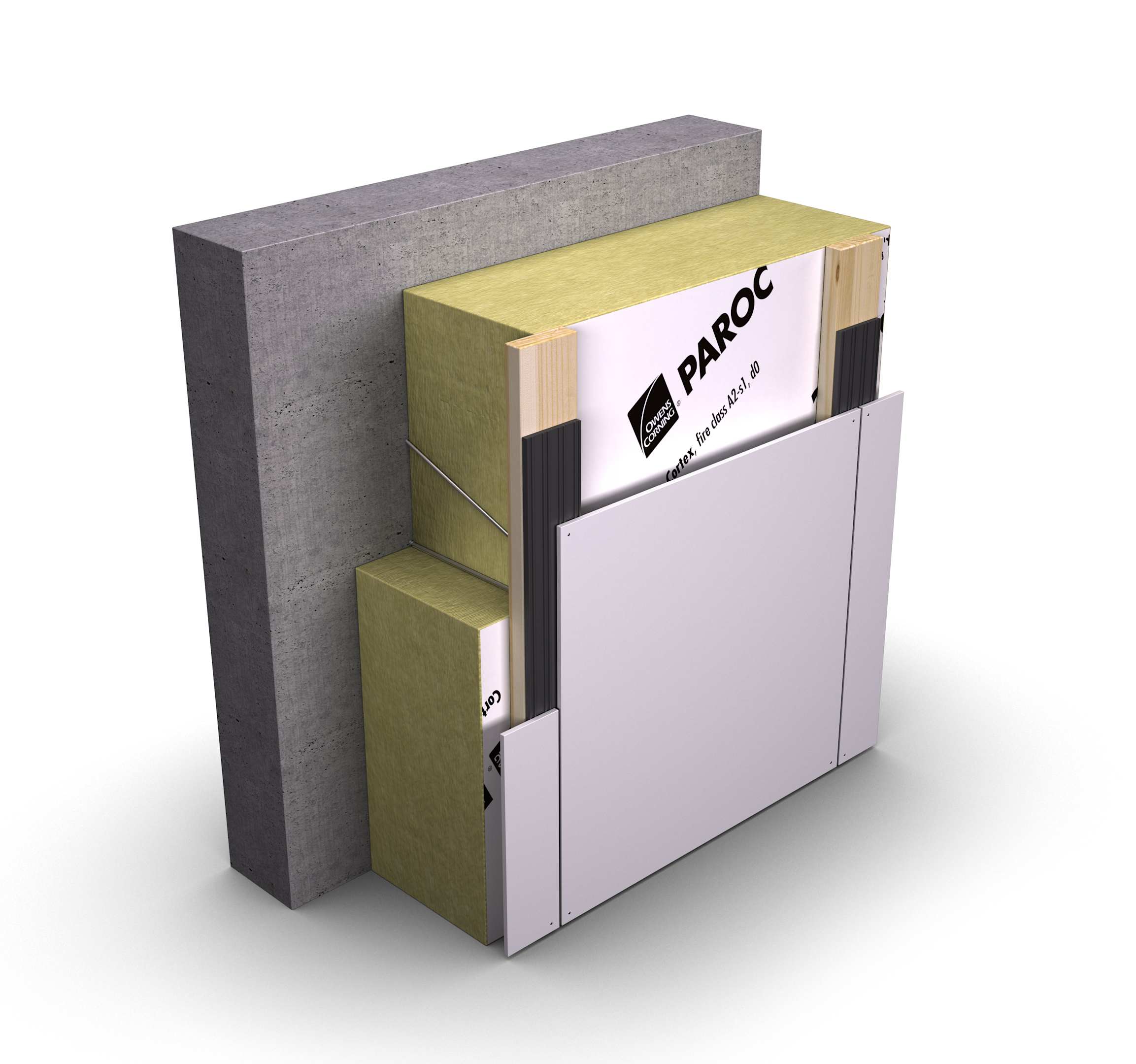

PAROC ZEROfix är ett unikt självbärande monteringssystem som är perfekt för att fästa fasaden i den bärande stommen genom det yttre isoleringsskiktet. Byggnadens bärande stomme kan vara tillverkad av betong, tegel eller trä vilket gör att ZEROfix-systemet kan användas i de flesta byggnader.

Systemkomponenter

PAROC ZEROfix är en infästningsmetod som består av horisontella fasadskruvar som tar vindlaster och vinklade fasadskruvar som tar vertikal last från fasaden. Denna kombination ger en mycket robust konstruktion med minimala köldbryggor och bär vikten av både isoleringen och utvändig beklädnad. Fasadskruven är speciellt utformad för att fästa läkt på utsidan av isolerskiktet och därmed möjliggöra en luftspalt mellan isoleringen och fasadbeklädnaden. Den är utvecklad för att överföra vind- och vertikallast till den bärande stommen. Horisontella fasadskruvar överför vindlast och vinklade fasadskruvar vertikal last från fasadbeklädnaden. Ökas antal vinklade fasadskruvar så ökar den lastupptagande kapaciteten. Det ger ett självbärande robust system. Antal skruvar, längd och placering av de fasadskruvar som krävs ska bestämmas utifrån byggandes placering, höjd, konstruktion, vindhastighet och fasadmaterialets vikt. De nödvändiga beräkningarna kan utföras med dimensioneringsverktyget för PAROC ZEROfix.

Betong med hållfasthetsklass som bärande stomme

För underlag av betong används minst tre horisontella fasadskruvar och minst en vinklad fasadskruv per läkt. Den vertikala läkten monteras med cc 600 mm på utsidan av isoleringen. Antalet skruvar, skruvarnas längd och placering ska bestämmas på grundval av vindhastigheten på platsen, byggnadens höjd, typ av bakvägg och beklädnadsmaterialets vikt. I betongkonstruktioner kräver installationen hålen till fasadskruvarna förborras.

Tegel och betong av okänd kvalitet

Prestanda på väggar av tegel och gammal betong kan variera dels på grund av kvalitet och dels på grund av ålder, därför måste underlaget alltid testas genom utdragsprovning. Antal provdragningar ska vara minst 15 st per fasadyta, detta för att ge en tillförlitlig dimensionering.

Utdragsproven ska utföras av kompetent och, för detta moment, utbildad personal. Provdragningsutrustningen som används skall vara kalibrerad enligt tillverkarens anvisningar. Vi rekommenderar utrustning från Hydrajaws Limited, modell 2000 med teleskopbrygga som passar aktuell skruvlängd. Notera på en ritning var provdragning skall genomföras på alla väggar som skall isoleras.

Vid provning skall PAROC Betongborr L 6,3 (XFD 001), Betongborr med diametern 6,3 mm användas för förborrning till ett borrdjup större än 40 mm. Fasadskruv HECO Multi Monti, betong (XFS 004), Multi Monti Fasadskruv betong skruvas rakt in i underlaget, sättdjup större än 35 mm. När provdragningen är genomförd kan beräkning av skruvlängd och dimensionerande laster utföras med vårt dimensioneringsverktyg. Här ska även resultaten från provdragningsprotokollen föras in och hänsyn tas till resultaten från provdragningen vid uträkning av dimensionerande vind- och vertikallastkapacitet.

Värmeisolering och fasadmaterial

Systemet PAROC ZEROfix ger en utmärkt energieffektivitet eftersom hela isoleringsskiktet monteras heltäckande med förskjutna skarvar på utsidan av stommen och ger ett minimalt antal köldbryggor. Först monteras PAROC Tento, Klimatskiva ZERO på stommen med isolerhållare och med hjälp av de horisontella fasadskruvarna fixeras läkten utanpå isoleringen. Slutligen monteras de vinklade skruvarna enligt konstruktörens specifikationer baserat på dimensioneringsprogrammets angivna avstånd. Montera fasadbeklädnaden på utsidan av läkten enligt leverantörens råd och anvisningar. För att minimera risken för fuktskador på den innanförliggande konstruktionen monteras fasadbeklädnaden heltäckande och tät.

PAROC Stenull är mycket diffusionsöppen och medger transport av vattenånga genom isoleringen. Detta möjliggör också en snabbare torkning av konstruktioner än vid användande av mer diffusionstäta isoleringsmaterial.

Typgodkännande

Typgodkännande är ett nationellt system för att bedöma och verifiera byggprodukters överensstämmelse med krav i svenska byggregler. RISE Certifiering har utfärdat ett Typgodkännande för PAROC ZEROfix fasadsystem med löpnummer SC1384-17 och som innefattar isolering, infästningsskruvar och brandskyddbehandlad träläkt. Fasadsystemet uppfyller krav på brand och krav på fuktsäkerhet enligt BBR samt beständighet och dimensionering och vindlast enligt EKS. Typgodkännande för PAROC ZEROfix fasadsystem med löpnummer SC1384-17 finns i sin helhet här.
