Betonisandwich-elementit

Kivivilla on erinomainen eriste sandwich-elementteihin. Kivivilla on diffuusioavoin hengittävä materiaali ja siten antaa vesihöyryn kulkeutua lävitseen. Tämä nopeuttaa elementin/sisäkuoren kuivumista, minkä ansiosta viimeistelytyö on mahdollista päästä aloittamaan nopeammin. Tutustu Kosteusoppaaseen, jossa on tutkittua tietoa kivivillan kosteusominaisuuksista.

Betonisandwich-elementeissä käytetään yleensä tuuletusurallisia kivivillalevyjä. Näissä tuuletusurallisissa lämmöneristeissä on lasikuituhuovalla suojattu pysty- ja vaakauritus. Tuuletusurat mahdollistavat elementin nopeamman kuivumisen. Lasikuituhuopa estää betonimassan pääsyn tuuletusuriin elementtejä valmistettaessa.

Betonisandwich-elementin rakenne

Kantava rakenne: sisäkuori betonia
Lämmöneriste: PAROC COS 5ggt tai PAROC PreCast ggt + teräsansaat eristyksen pystysaumoissa
Ulkokuori betonia
Pinnan viimeistely

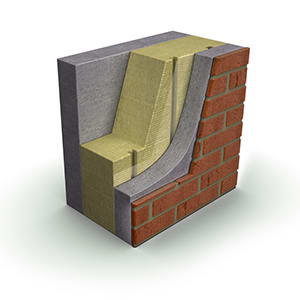

Betonisandwich-elementti eristeenä PAROC-kivivilla

Betonisandwich-elementtieristeet

PAROC COS 5 ggt -levyeriste tuuletusurilla (pysty- ja vaakaurat)

Lämmönjohtavuus λ_D: 0,035 W/mK
Paloluokka: NPD, peruslevy palamaton
Puristusjännitys, CS (10): 5 kPa
Pinnoite: Luonnonvärinen lasikuituhuopa

PAROC COS 10 ggt -levyeriste tuuletusurilla (pysty- ja vaakaurat)

Lämmönjohtavuus λ_D: 0,035 W/mK
Paloluokka: NPD, peruslevy palamaton
Puristusjännitys, CS (10): 10 kPa
Pinnoite: Luonnonvärinen lasikuituhuopa

PAROC PreCast ggt -levyeriste tuuletusurilla (pysty- ja vaakaurat)

Lämmönjohtavuus λ_D: 0,034 W/mK
Paloluokka: NPD, peruslevy palamaton
Puristusjännitys, CS (10): 5 kPa
Pinnoite: Luonnonvärinen lasikuituhuopa

PAROC COS 5 -levyeriste, ei tuuletusuria

Lämmönjohtavuus λ_D: 0,035 W/mK
Paloluokka: A1, palamaton
Puristusjännitys, CS (10): 5 kPa
Pinnoite: –

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC COS 5ggt	145	210	220*	250
PAROC PreCast ggt		205	220*	245
U-arvo, W/m²K	0,25	0,17	0,16	0,14

*) Betoniteollisuuden suositus

Elementtitehtailla vain yksi tuote varastossa.
Suunnittelijan tarvitsee muistaa vain yksi paksuus.
Muottirakenne/-korkeus elementtitehtailla vakio
Betoniteollisuuden ohje

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Betoni, sisäkuori: λ_U = 2,5 W/mK, d = 150 mm R = 0,060 m²K/W

Betoni, ulkokuori: λ_U = 2,5 W/mK, d = 80 mm R = 0,032 m²K/W

PAROC COS 5 ggt: λ_U= 0,035 W/mK

PAROC PreCast ggt: λ_U = 0,034 W/mK

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se = 0,04 m²K/W

U-arvoa korjaavat tekijät:

ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0
ΔU_f = Mekaanisten kiinnikkeiden (ansaat: Ø 5 mm, 6 kpl/m², λ_U = 17 W/mK)
vaikutus/korjaus rakenteen U-arvoon on yli 3 % ja vaikutus on huomioitu U-arvossa
U-arvossa on huomioitu eristeen tuuletusuritus (syvyys 20 mm, 15 % alasta) ja 5 mm:n painuma

CAD-Kuvat

Ulkoseinät, Betonisandwich-elementti, Tuuletusuritettu eristelevy (US-SW-10.01)

Tuotteet PAROC COS 5ggt, PAROC PreCast ggtÄäniluokka (Rw) 60U-arvo (W/m²K) 0,14

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin
