Puurunkorakenteet

Sisäverhous: kipsilevy, 13 mm

Koolaus, k600 / PAROC pehmeä lämmöneriste, 50 mm

Höyrynsulku: PAROC Höyrynsulku 020 (XMV 020), saumojen tiivistys soveltuvalla höyrynsulkuteipillä.

Puurunko (C24), k600 / PAROC pehmeä lämmöneriste, 125-200 mm

Tuulensuojaeristys:

PAROC Cortex pro b tai PAROC Cortex b kiinnitettynä PAROC Aluslevyillä (PAROC XFW 003) ja sinkityillä nauloilla tai ruuveilla.
Saumojen teippaus: PAROC Cortex-teippi (XST 022) ja ulkokulmien tiivistys PAROC Cortex-kulmateippi (XST 021).

Tuuletusväli: PAROC Naulausvälike Cortex (XFP 002) tuulensuojaeristeen paksuuden mukaan + pystysuora naulauslauta 22 x 100 mm, k600

Puuverhous

REI 60, kuorma 5,5 kN / runkotolppa / 9,2 kN/m (EUFI29-19003518-T1)
(eristeinä: PAROC eXtra 150 mm + PAROC Cortex b 30 mm)

R_w 42 dB / R_w + C 40 dB / R_w + C_tr 37 dB
(eristeinä: PAROC eXtra 50+125 mm + PAROC Cortex pro b 40 mm)

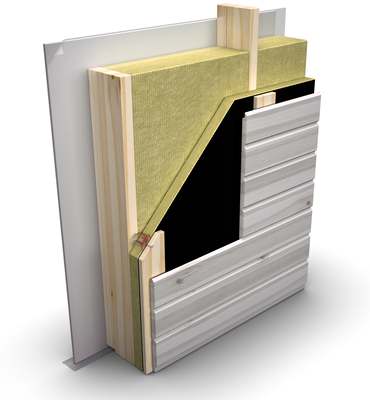

tuulettuvat julkisivuratkaisut, puurunkorakenne tuulensuojaeristeenä PAROC Cortex b

Pehmeäksi lämmöneristeeksi soveltuvat tuotteet:

PAROC eXtra: soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää lämmöneristettä.

PAROC eXtra pro: tehokkaampi ja muita pehmeitä lämmöneristeitä jäykempi levyeriste, jolla pienempi ilmanläpäisevyys; soveltuu kaikkiin normaaleihin rakenteisiin, joissa tarvitaan pehmeää energiatehokkaampaa vaihtoehtoa.

Tuulensuojaeristeeksi soveltuvat tuotteet:

PAROC Cortex b: 30 mm eristepaksuus, (b = musta), lambda 0.033 W/mK

PAROC Cortex pro b: 40, 50, ja 70 mm eristepaksuudet (b = musta), lambda 0.032 W/mK

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC eXtra (pystykoolaus)	-	50	50	-	-	50	50	50
PAROC eXtra (puurunko)	100	150	125	175	-	175	175	200
PAROC eXtra pro (puurunko)	-	-	-	-	150	-	-	-
PAROC Cortex pro b	40	-	40	40	50	40	55	55
PAROC Cortex b	-	30	-	-	-	-	-	-
U-arvo, W/m² K	0,25	0,17	0,17	0,17	0,17	0,14	0,13	0,12

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Höyrynsulku: λ_U = 0,33 W/mK, d = 0,25 mm, R = 0,001 m²K/W

Kipsilevy: λ_U = 0,25 W/mK, d = 13 mm, R = 0,052 m²K/W

PAROC eXtra: λ_U = 0,036 W/mK

PAROC eXtra pro: λ_U = 0,033 W/mK

PAROC Cortex b: λ_U = 0,033 W/mK

PAROC Cortex pro b: λ_U = 0,032 W/mK

Puu: λ_U = 0,12 W/mK

Puurunko/koolaus: 50 x 50-200 mm, k600

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,13 m²K/W

U-arvoa korjaavat tekijät:

ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0
ΔU_f = Mekaanisten kiinnikkeiden vaikutus/korjaus rakenteen U-arvoon on alle 3 %, jolloin korjauksia ei huomioida

Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

Puista runkoseinärakennetta suunniteltaessa on otettava huomioon useita eri näkökohtia, joilla on vaikutus seinän palo-, lämpö- ja kosteustekniseen toimintaan.

Rungon sisäpuoliset rakenteet

Rakenteen sisäpintaan asennetut rakennuslevyt jäykistävät rakennetta, usein suojaavat rakennuksen runkoa tulipalolta ja parantavat rakenteen äänieristävyyttä. Rakenteen palonkestävyyden mitoitus tehdään Eurokoodi 5 ohjeistuksien mukaisesti. Palonkestävyys voidaan osoittaa myös palokokeen avulla.

Tiivis ilman-/höyrynsulkukerros on erityisen tärkeä puurakenteen kosteudenhallinnan kannalta, koska tämä kerros estää kostean sisäilman tunkeutumisen syvemmälle rakenteeseen. Suunnittelutyön haasteena on varmistaa höyrynsulkukerroksen jatkuvuus erityisesti rakenteiden liittymäkohdissa ja höyrynsulun läpivientikohdissa. Kaikki liittymät ja läpiviennit on tiivistettävä huolellisesti. Johdot ja kaapelit asennetaan aina höyrynsulun lämpimälle puolelle. Rungon sisäpuolinen koolaus toimii rakenteessa höyrynsulun suojana ja johdotusten asennustilana. Koolausten väliin asennettu villoitus lisää lämmöneristävyyden lisäksi rakenteen palonkestoaikaa sekä ääneneristävyyttä.

Runkorakenne

Puurunkorakenne mitoitetaan kuormituksen ja/tai energiatehokkuustarpeiden mukaan. PAROC-kivivillasta tehdyt pehmeät levyeristeet ovat kimmoisia ja jämäkkiä ja siten helppo asentaa tiiviisti kiinni ympäröiviin rakenteisiin ja toisiinsa ilman kiinnikkeitä. Tulipalossa kivivilla suojaa puurunkoa hiiltymiseltä. Kivivilla onkin ainoa lämmöneristemateriaali, jota voidaan käyttää puurakenteiden palomitoituksessa palonkestävyyttä parantavana tekijänä. Palotestien ja -laskelmien mukaan yleisimmin käytössä olevat PAROC-kivivillalla eristetyt puurunkoiset seinärakenteet saavuttavat palonkestävyysluokan EI 60 (väliseinät tai ei-kantavat ulkoseinät) tai REI 60 (kantavat ulkoseinät) (Eurofins lausunto EUFI29-19003518-T1).

Rungon ulkopuoliset rakenteet

Puurungon ulkopintaan asennettu tuulensuojaeriste suojaa sekä puurunkoa, että lämmöneristekerrosta muuttuvilta sääolosuhteilta. Kun runko eristetään ulkopuolelta yhtenäisellä tuulensuojaeristekerroksella, eristekerroksen läpi kulkeva puun muodostama kylmäsilta katkeaa, ja runkorakenteen lämpötila nousee merkittävästi parantaen rakenteen kosteusturvallisuutta. Tuulensuojaeristekerroksen suositeltu paksuus on 30-70 mm.

Huokoinen kivivillaeriste ja siinä käytettävä hengittävä pinnoite eivät estä rakenteessa olevan mahdollisen rakennuskosteuden haihtumista. Rakennuksen vaipan tuuli/ilmatiiviys varmistetaan teippaamalla tuulensuojaeristelevyjen saumat ja leikkauspinnat PAROC Cortex-teipillä (PAROC XST 022) ja PAROC Cortex kulmateipillä (PAROC XST 021) heti levyjen asennuksen jälkeen.

Tuulensuojaeristeen ja rungon välissä voidaan tarvittaessa käyttää rakennetta jäykistävää rakennuslevykerrosta.

PAROC Naulausvälikettä Cortex (XFP 002) käytetään puu- ja levyverhouksen yhteydessä naulauslautojen asennuksen helpottamiseksi ja nopeuttamiseksi. Välikkeellä estetään tuulensuojaeristeen puristuminen naulauslaudan asennuksessa. Naulausvälike valitaan tuulensuojaeristeen paksuuden mukaan. Välike työnnetään tuulensuojaeristeen läpi runkotolppaa vasten ja kiinnitetään ruuvilla tai naulalla k600 jaolla (menekki: 4-6 kpl/m2). Naulausvälikkeiden päälle asennetaan naulauslaudat naulaamalla tai ruuvaamalla ne kiinni runkorakenteeseen. Välikkeiden ja lautojen avulla saadaan tarvittava tuuletusväli rakenteen ja ulkoverhouksen väliin. Yhtenäinen tiivistetty tuulensuojaeristekerros puurungon ulkopuolella parantaa rakenteen kosteusturvallisuuden lisäksi myös koko seinärakenteen energiatehokkuutta. Naulausvälikkeet soveltuvat sekä uudisrakentamiseen että vanhan seinän lisäeristykseen.

Suojaverhous

Puurunko voidaan asetuksen mukaisesti suojata ulkopuoliselta palolta suojaverhouksella. Paloluokiteltu suojaverhous (K₂) suojaa puupintaa hiiltymiseltä 10, 30 tai 60 minuuttia. Suojaverhousluokat esitetään merkinnöillä K₂10, K₂30 ja K₂60. PAROC-tuulensuojaeristeitä voidaan käyttää samalla sekä lämmöneristeenä että suojaverhoustuotteena. Seuraavassa taulukossa esitettynä PAROC-tuulensuojaeristeiden suojaverhousluokituksia.

Suojaverhousta vaativat kohteet: katso kiinnitysohjeistus PAROC Rakennevalitsin.

Suojaverhousluokka

Tuulensuojaeriste	Paksuus	Luokitus
PAROC Cortex pro b	50 - 70 mm	K₂30
PAROC Cortex One b	80 - 250 mm	K₂30

Puurakenteisen seinän julkisivuverhoilun takana on aina oltava tuuletusväli. Puuverhoilun käyttö julkisivussa saattaa edellyttää palokatkon asentamista tuuletusväliin. Tämä on syytä pitää mielessä tuuletusvälin mitoituksessa ja tuulensuojaeristeen valinnassa. Tuuletusvälin palokatkoja sisältäviin rakenteisiin suosittelemme aina PAROC Cortex b-tuotteiden käyttöä, sillä tuuletusvälissä olevat esteet lisäävät ilmavirtausta (konvektio) palokatkojen ympärillä ohjaten ilmaa eristekerrokseen. Cortex b-tuotteen tiivis pinnoite estää tehokkaasti kylmän ilmavirran pääsyn eristeeseen.

CAD-Kuvat

Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.01)

Tuotteet PAROC Cortex b, PAROC Cortex pro bSuojaverhous K₂30

PDF

Suojaverhous K230, Tuulettuvat julkisivut, Kiinnitysohje (SV-PC-30.11)

Tuotteet PAROC Cortex One bSuojaverhous K₂30

PDF DWG

Ulkoseinät, Tuulettuvat julkisivut, Puurunko puuverhouksella, Huokoinen tuulensuojalevy (US-VF-10.03)

Tuotteet PAROC eXtra, PAROC eXtra F, PAROC eXtra proÄäniluokka (Rw) 47U-arvo (W/m²K) 0,16Paloluokka REI 60

PDF DWG

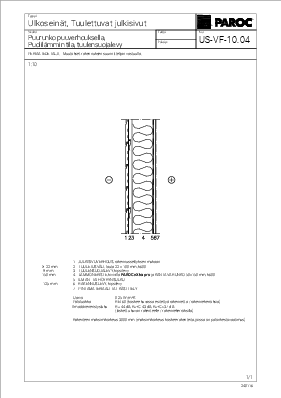

Ulkoseinät, Tuulettuvat julkisivut, Puurunko puuverhouksella, Puolilämmin tila, tuulensuojalevy (US-VF-10.04)

Tuotteet PAROC eXtra, PAROC eXtra FÄäniluokka (Rw) 44U-arvo (W/m²K) 0,22Paloluokka REI 60

PDF DWG

Ulkoseinät, Tuulettuvat julkisivut, Puurunko puuverhouksella, Tuulensuojaeriste (US-VF-10.01)

Tuotteet PAROC Cortex b, PAROC eXtra, PAROC eXtra F, PAROC eXtra pro, PAROC Cortex pro bÄäniluokka (Rw) 42U-arvo (W/m²K) 0,12Paloluokka REI 60

PDF DWG

Ulkoseinät, Tuulettuvat julkisivut, Puurunko puuverhouksella, Tuulensuojaeriste (US-VF-10.02)

Tuotteet PAROC Cortex b, PAROC eXtra, PAROC eXtra F, PAROC eXtra pro, PAROC Cortex pro bÄäniluokka (Rw) 57U-arvo (W/m²K) 0,12Paloluokka REI 60

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin
