Projektering för teknisk isolering

Teknisk isolering enligt branschstandard, AMA & BTI - dimensionering för VVS och ventilation

För dig som arbetar med projektering och föreskrivning inom VVS och ventilation erbjuder Paroc en samlad vägledning för att säkerställa att teknisk isolering uppfyller gällande krav. Våra rekommendationer bygger på Branschstandard Teknisk Isolering (BTI) och AMA VVS & Kyla 25, och hjälper dig att välja rätt isoleringslösning för energieffektivitet, komfort och långsiktig funktion.

Paroc tillhandahåller ett brett utbud av hjälpmedel och verktyg för att underlätta dimensionering och specifikation:

Dimensioneringstabeller och isoleringsklasser enligt BTI – för rör och ventilationskanaler
Dimensioneringsguide VVS och Pocket Guide – praktiska stöd för både projektering och montage

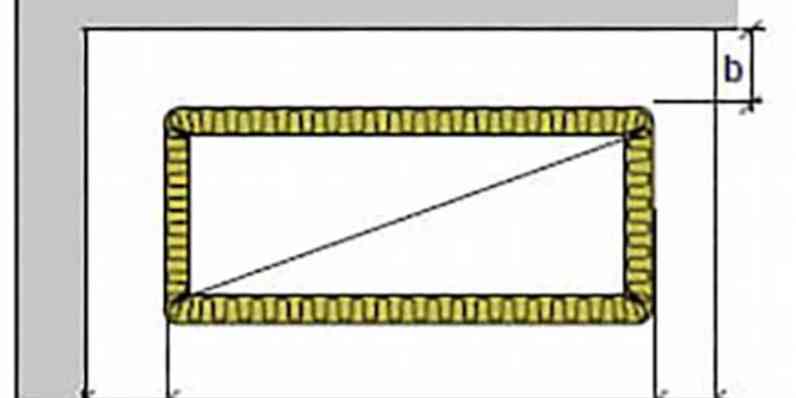

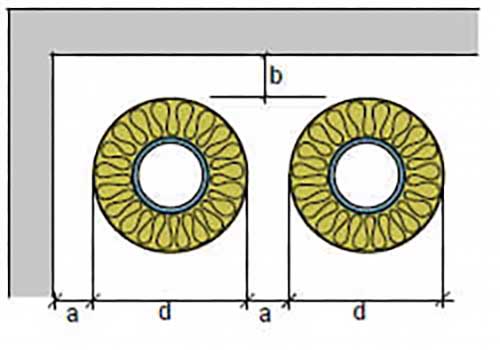

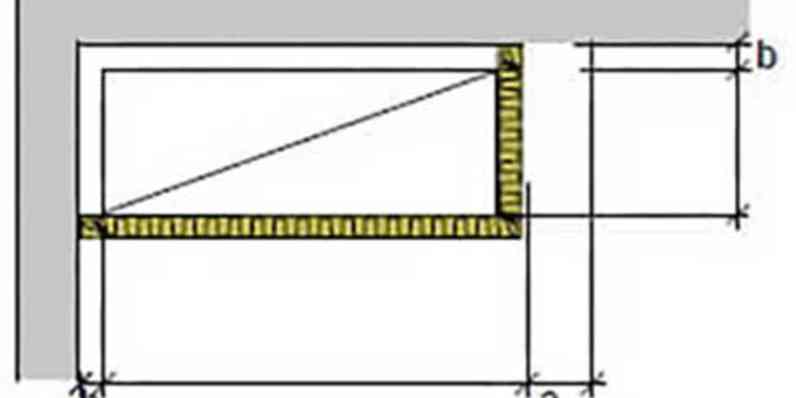

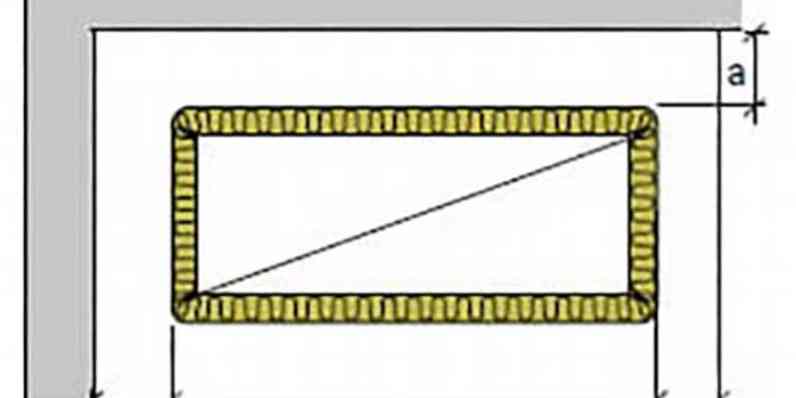

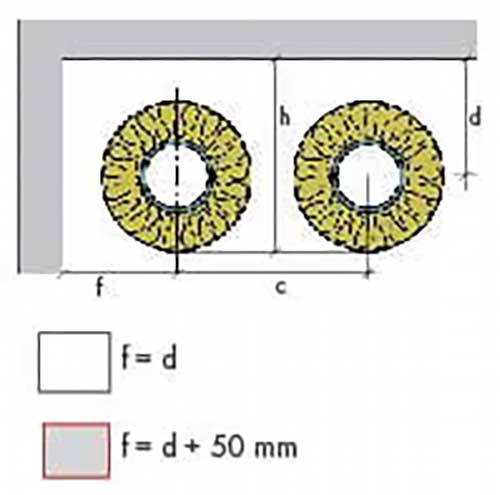

Platsbehovstabeller – för att säkerställa korrekt montageutrymme enligt AMA
PAROC Calculus – ett beräkningsprogram för värmeförlust, yttemperatur och isoleringstjocklek
BIM Plug-in för Revit – intelligent automatiserat urval av isoleringslösningar direkt i projekteringsmiljön

Genom att använda testad och konsekvent stenullsisolering från Paroc minimerar du risken för fel och säkerställer att installationen håller hög teknisk kvalitet, från projektspecifikation till färdig installation.

Termisk isolering av VVS-rör med PAROC Hvac Section

Dimensionera rörisolering & ventilationsisolering med Parocs hjälpmedel

Valet av isoleringstjocklek har stor betydelse för både energieffektivitet och installationskvalitet. Paroc rekommenderar att du alltid dimensionerar isoleringen utifrån projektspecifika förutsättningar, med stöd av våra dimensioneringstabeller, dimensioneringsguide och vår nya Pocket Guide för vvs-isolering.

Dimensioneringstabellerna är anpassade för vanligt förekommande temperaturer och drifttider, och visar minsta isolertjocklekar för att uppnå rätt U-värde enligt BTI:s isoleringsklasser R1–R7. Tabellerna hittar du här längre ner på sidan.
Dimensioneringsguiden ger en fördjupad förståelse för hur du väljer rätt isoleringsnivå utifrån rördiameter, mediatemperatur och installationsmiljö.
Pocket Guide är ett kompakt hjälpmedel för dig som snabbt vill hitta rätt isoleringslösning direkt på plats eller i projekteringsskedet.

För mer avancerade beräkningar hänvisar vi till vårt digitala verktyg PAROC Calculus, där du enkelt kan räkna ut värmeförlust, yttemperatur och temperaturförändringar i rör och ventilationskanaler.

Dimensionerings- guide VVS PAROC

Ladda ner

Pocket Guide VVS-isolering

Ladda ner

PAROC® Vect - Dags att skydda det som är viktigt
Brandmotstånd som står emot tidens prövningar och skyddar värdefullt liv nedanför

Passiv brandskyddsisolering av hög kvalitet för ventilationskanaler är en kritisk komponent i byggnaders brandsäkerhet som potentiellt kan rädda liv genom att skydda boende i händelse av brand. Att skydda värdefullt liv är högsta prioritet för Owens Corning ® PAROC® passiva brandskyddslösningar.

Läs mer

Beskrivningstexter och AMA koder enligt AMA VVS & Kyla 25

Paroc tillhandahåller beskrivningstexter enligt AMA VVS, inklusive kodexempel för både rör- och ventilationsisolering. Våra produkter är utvecklade för att möta kraven på termisk isolering, kondensisolering och platsbehov enligt AMA.

Nedan finner du beskrivningsexempel och AMA-koder enligt AMA VVS & Kyla 25, avseende ventilation- och rörisolering. Texten till respektive kod kan markeras och kopieras. Beskrivningen kan då användas i de programhandlingar ni producerar.

för rörisolering
för ventilationskanaler

AMA VVS & Kyla 25 för rörisolering, beskrivningstext

Kod	Text
RBA.14	Sammansatt termisk isolering med ytbeklädda rörskålar av mineralull på rörledning. Isolervara PAROC Hvac Section AluCoat T PAROC Hvac Bend AluCoat T (prefabricerad isolering för rörböjar) Värmekonduktivitet vid medeltemperatur 50°C, λ¬≤0,037 W/m°C. Montering Montering ska utföras enligt tillverkarens anvisningar. Längs- och tvärskarvar pressas samman så att inga springor och spalter uppstår och den längsgående överlappande tejpen försluts. Rörskålen säkras sedan med bandning, spirallindning med förzinkad ståltråd alternativt med tejp. Vid kondensisolering tejpas alla skarvar med PAROC Tejp AluCoat (rörskålens längsgående skarv tejpas med den överlappande tejpen).
RBB.21	Termisk isolering med rörskålar av mineralull på rörledning. Isolervara PAROC Hvac Section AluCoat T PAROC Hvac Bend AluCoat T (prefabricerad isolering för rörböjar) Värmekonduktivitet vid medeltemperatur 50°C, λ¬≤0,037 W/m°C Montering Spirallindning eller bandning. Längs- och tvärskarvar pressas samman så att inga springor och spalter uppstår och den längsgående överlappande tejpen försluts. Rörskålen säkras sedan med bandning, spirallindning med förzinkad ståltråd alternativt med tejp.
RBB.22	Termisk isolering med nätmattor av mineralull på rörledning. Isolervara PAROC Vent Mat Comfort Montering Syförfarande eller klamring.
RBB.221	Termisk isolering med nätmattor av mineralull beklädda med aluminiumfolie på rörledning. Isolervara PAROC Vent Mat AluCoat Montering Syförfarande eller klamring.
RBB.23	Termisk isolering med lamellmattor av mineralull på rörledning. Isolervara PAROC Hvac Lamella Mat AluCoat Montering Spirallindning eller bandning.

AMA VVS & Kyla 25 för ventilationskanaler, beskrivningstext

Kod	Text
RBI.111	Termisk isolering av mineralull utvändigt på cirkulär ventilationskanal, med krav på avskiljande i brandteknisk klass Isolervara PAROC Vect Wired Mat BlackCoat EI30 Isolertjocklek: 60mm PAROC Vect Mat BlackCoat EI60 Isolertjocklek: 100mm Montering Enligt fabrikantens anvisningar. - Nätmatta monteras med syförfarande eller klamring. - PAROC Vect Mat BlackCoat EI60 monteras med hjälp av tejp och tråd enligt monteringsanvisning.
RBI.121	Termisk isolering av mineralull utvändigt på rektangulär ventilationskanal, med krav på avskiljande i brandteknisk klass Isolervara PAROC Vect Wired Mat BlackCoat EI30 Isolertjocklek: 60mm Montering Enligt fabrikantens anvisningar. - Nätmatta monteras med syförfarande eller klamring samt vid behov genomgående fästdon.
RBI.211	Termisk isolering av mineralull utvändigt på cirkulär ventilationskanal, utan krav på avskiljande i brandteknisk klass. Isolervara PAROC Vent Mat PAROC Hvac Lamella Mat AluCoat Montering Nätmatta ska monteras med syförfarande eller klamring, samt vid behov genomgående fästdon. Lamellmatta ska monteras med spirallindning eller bandning samt vid behov genomgående fästdon.
RBI.221	Termisk isolering av mineralull utvändigt på rektangulär ventilationskanal, utan krav på avskiljande i brandteknisk klass. Isolervara PAROC Vent Mat PAROC Hvac Slab PAROC Hvac Lamella Mat AluCoat Montering Nätmatta ska monteras med syförfarande eller klamring, samt vid behov genomgående fästdon. Lamellmatta och skiva ska monteras med spirallindning eller bandning samt vid behov genomgående fästdon.
RBA.21 (cirkulär)	Sammansatt termisk isolering utvändigt på ventilationskanaler, med krav på avskiljande i brandteknisk klass. Isolervara PAROC Vect Mat BlackCoat EI60 Isolertjocklek: 100mm Montering Enligt fabrikantens anvisningar. - PAROC Vect Mat BlackCoat EI60 monteras med hjälp av tejp och tråd enligt monteringsanvisning. - Vid kondensisolering med matta tejpas alla yttre ångbromsens skarvar med PAROC BlackCoat Tape.
RBA.22 (cirkulär)	Sammansatt termisk isolering av mineralull utvändigt på ventilationskanal, utan krav på avskiljande i brandteknisk klass. Isolervara PAROC Hvac Lamella Mat PAROC Vent Mat + PAROC Hvac Lamella Mat AluCoat Montering Enligt fabrikantens anvisningar o Nätmatta monteras med syförfarande eller klamring, samt vid behov genomgående fästdon. o Lamellmatta och skiva monteras med spirallindning eller bandning samt vid behov genomgående fästdon o Vid kondensisolering tejpas alla yttre ångbromsens skarvar med PAROC Tejp AluCoat
RBA.22 (rektangulär)	Sammansatt termisk isolering av mineralull utvändigt på ventilationskanal, utan krav på avskiljande i brandteknisk klass. Isolervara PAROC Hvac Lamella Mat AluCoat PAROC Hvac Slab AluCoat PAROC Vent Mat + PAROC Hvac Lamella Mat AluCoat Montering Enligt fabrikantens anvisningar o Nätmatta monteras med syförfarande eller klamring, samt vid behov genomgående fästdon. o Lamellmatta och skiva monteras med spirallindning eller bandning samt vid behov genomgående fästdon o Vid kondensisolering tejpas alla yttre ångbromsens skarvar med PAROC Tejp AluCoat
RBI.4	Termisk isolering invändigt i ventilationskanal, utan krav på avskiljande i brandteknisk klass. Isolervara PAROC InVent 45 G5/N1 vid rektangulär kanal Montering Enligt fabrikantens anvisningar. TG bevis SITAC 0489/95.

Dimensionering termisk isolering - rör

Isoleringsklasser för rör enligt BTI

Tabellerna nedan presenterar minsta isolertjocklekar för att uppfylla krav på U-värde för isoleringsklasserna R1-R7 enligt BTI, Branschstandard Teknisk Isolering - Termisk Isolering av VVS och Kylinstallationer, vid vanligt förekommande temperaturer. BTI uppmanar till att beräkna varje individuellt fall och därefter välja isoleringsklass och isoleringstjocklek. För projektspecifika beräkningar hänvisas till vårt beräkningsprogram PAROC Calculus.

A.9 Förslag på isoleringsklasser för rörinstallationer (BTI)

Standarden uppmanar till att beräkna varje individuellt fall och därefter välja isoleringsklass. Utgå från specifika förutsättningar så som mediatemperatur samt installationernas drifttid och belägenhet. Isoleringsklasserna i tabellen är anpassade för vanligt förekommande temperaturer och drifttider. Isoleringsklasserna beaktar inte brand.

Rörinstallationer
Typ av installation	Installationsdel	Omgivande temperatur
		≥10 °C Inomhus
		Isoleringsklass
Värmesystem (VS)	Mediatemperatur max 35 °C	R4
	Mediatemperatur max 60 °C	R5
	Mediatemperatur max 90 °C	R6
	Mediatemperatur max 120 °C	R7
	Armaturer (kopplingar, ventiler, flänsar etc.)	R2
	Ingjutna rordragningar (vs)	R3
	Synliga kopplingsledningar i samma rum som varmeavgivare.	R0
Tappvattensystem
Tappvarmvatten (VV)	Ledningar avsedda för varmvatten.	Rörytterdiameter ≤ 22 mm R6²⁾ > 22mm R5²⁾
	Synliga kopplingsledningar förlagda i samma rum som tappstället.	R0
Varmvatten-cirkulation (VVC)	Ledningar avsedda för varmvattencirkulation.	Rörytterdiameter ≤ 22 mm R6²⁾ > 22mm R5²⁾
Samförlagda varmeledningar (VV+VVC, vci)	Samförlagda värmeledningar, vid samisolering. (Isoleringstjocklek baseras pa rörytterdiameter VV)	R5²⁾
Tappkallvatten (KV)	Ledningar avsedda för kallvatten. Separata schakt (KV separerat från VV)	R4^{1) 2)}
	Ledningar avsedda för kallvatten. Samförlagt schakt (VV och KV)	Rörytterdiameter ≤ 22 mm R7^{1) 2)} > 22mm R5¹⁾²⁾
	Synliga kopplingsledningar förlagda i samma rum som tappstallet.	R0¹⁾
	Ingjutna rordragningar (VV, VVC och KV)	R3¹⁾²⁾
	Armaturer (kopplingar, ventiler, flänsar etc.)	R2¹⁾
Dagvattenledningar	Invändiga ledningar.	R2¹⁾
Köldbärarsystem	Rördragning för kylmedel (км) till kylmedelkylaren.	R3¹⁾
	Köldbärarkrets 13-15 °C, Torr kyla	R2¹⁾
	Köldbärarkrets 5-13 °C, Vät kyla	R2¹⁾
Solfängarsystem	Ledningar frän termisk solpanel.	R5
Värmepumpar	Jord-och bergvarme (varma förbindelseledningar)	R5
	Luft-luft och luft-vätska, varma ledningar till utedel.	R5
	Luft-luft och luft-vätska, kalla ledningar till utedel.	R4¹⁾

¹⁾ Isolera mot kondensutfällning efter förhällanden (se 6.5 samt 7.1).

²⁾ Beakta mikrobiell tillväxt (legionella), välj isoleringsklass efter rördiameter, schaktstorlek och ovriga förutsättningar.

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 10°C
Omgivande temperatur: 24°C

Rörytterdiameter MM.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	30
15	20	20	20	20	20	30	40
18	20	20	20	20	20	40	50
22	20	20	20	20	30	40	50
28	20	20	20	30	40	50	60
35	20	20	20	30	40	60	80
42	20	20	30	30	50	80	80
48	20	20	30	40	50	80	100
54	20	20	30	40	50	80	100
60	20	20	30	40	60	80	100
64	20	20	30	40	60	100	120
70	20	30	30	40	60	100	120
76	20	30	30	50	80	100	120
89	20	30	40	50	80	100	120
108	20	30	40	50	80	100	120
114	20	30	40	50	80	120
140	30	30	40	60	80	120
168	30	30	40	60	80	120
219	30	30	50	60	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 10°C
Omgivande temperatur: 24°C

Rörytterdiameter MM.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	20
15	20	20	20	20	20	20	30
18	20	20	20	20	20	30	30
22	20	20	20	20	20	30	40
28	20	20	20	20	30	40	50
35	20	20	20	20	30	40	60
42	20	20	20	30	30	50	60
48	20	20	20	30	40	50	80
54	20	20	20	30	40	60	80
60	20	20	20	30	40	60	80
64	20	20	30	30	50	80	80
70	20	20	30	30	50	80	80
76	20	20	30	40	50	80	100
89	20	20	30	40	50	80	100
108	20	20	30	40	60	80	100
114	20	20	30	40	60	100	100
140	20	30	30	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC HVAC Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 35°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	30
15	20	20	20	20	20	30	40
18	20	20	20	20	30	40	50
22	20	20	20	20	30	40	50
28	20	20	20	30	40	60	80
35	20	20	20	30	40	60	100
42	20	20	30	40	50	80	100
48	20	20	30	40	60	80	100
54	20	20	30	40	60	100	100
60	20	20	30	40	60	100	120
64	20	30	30	40	60	100	120
70	20	30	30	50	60	100	120
76	20	30	40	50	80	100
89	20	30	40	50	80	120
108	20	30	40	60	80	120
114	20	30	40	60	80	120
140	30	30	40	60	100	120
168	30	30	40	60	100
219	30	40	50	60	100

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 35°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	20
15	20	20	20	20	20	20	30
18	20	20	20	20	20	30	40
22	20	20	20	20	30	40	50
28	20	20	20	20	30	40	50
35	20	20	20	30	30	50	60
42	20	20	20	30	40	60	80
48	20	20	20	30	40	60	80
54	20	20	20	30	40	80	80
60	20	20	30	30	50	80	80
64	20	20	30	40	50	80	100
70	20	20	30	40	50	80	100
76	20	20	30	40	60	80	100
89	20	20	30	40	60	80	100
108	20	30	30	50	60	100	100
114	20	30	30	50	60	100	120
140	20	30	40	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 40°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	30
15	20	20	20	20	20	40	40
18	20	20	20	20	30	40	50
22	20	20	20	20	30	50	50
28	20	20	20	30	40	60	80
35	20	20	30	30	40	60	100
42	20	20	30	40	50	80	100
48	20	20	30	40	60	80	100
54	20	20	30	40	60	100	100
60	20	30	30	40	60	100	120
64	20	30	30	50	60	100	120
70	20	30	40	50	80	100	120
76	20	30	40	50	80	100
89	20	30	40	50	80	120
108	20	30	40	60	80	120
114	30	30	40	60	80	120
140	30	30	40	60	100
168	30	40	50	60	100
219	30	40	50	80	100

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 40°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	20
15	20	20	20	20	20	30	30
18	20	20	20	20	20	30	40
22	20	20	20	20	30	30	40
28	20	20	20	20	30	40	50
35	20	20	20	30	30	50	60
42	20	20	20	30	40	60	80
48	20	20	20	30	40	60	80
54	20	20	30	30	50	80	80
60	20	20	30	40	50	80	100
64	20	20	30	40	50	80	100
70	20	20	30	40	50	80	100
76	20	20	30	40	60	80	100
89	20	20	30	40	60	80	100
108	20	30	30	50	60	100	100
114	20	30	30	50	60	100	120
140	20	30	40	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 50°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	40
15	20	20	20	20	20	40	50
18	20	20	20	20	30	50	50
22	20	20	20	30	40	50	60
28	20	20	20	30	40	60	80
35	20	20	30	40	50	80	100
42	20	20	30	40	50	80	100
48	20	30	30	40	60	80	120
54	20	30	30	40	60	100	120
60	20	30	40	50	60	100	120
64	20	30	40	50	80	100	120
70	20	30	40	50	80	100	120
76	20	30	40	50	80	120
89	30	30	40	60	80	120
108	30	30	40	60	80	120
114	30	30	40	60	80	120
140	30	40	50	60	100
168	30	40	50	80	100
219	30	40	50	80	100

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 50°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	30
15	20	20	20	20	20	30	30
18	20	20	20	20	30	30	40
22	20	20	20	20	30	40	40
28	20	20	20	20	30	50	50
35	20	20	20	30	40	50	80
42	20	20	20	30	40	60	80
48	20	20	20	30	50	60	80
54	20	20	30	40	50	80	80
60	20	20	30	40	50	80	100
64	20	20	30	40	50	80	100
70	20	20	30	40	50	80	100
76	20	20	30	40	60	80	100
89	20	30	30	50	60	100	120
108	20	30	40	50	80	100	120
114	20	30	40	50	80	100	120
140	20	30	40	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 55°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	40
15	20	20	20	20	20	40	50
18	20	20	20	20	30	50	60
22	20	20	20	30	40	60	80
28	20	20	20	30	40	60	80
35	20	20	30	40	50	80	100
42	20	20	30	40	50	80	100
48	20	30	30	40	60	80	120
54	20	30	40	50	60	100	120
60	20	30	40	50	60	100	120
64	20	30	40	50	80	100	120
70	20	30	40	50	80	100	120
76	20	30	40	50	80	120
89	30	30	40	60	80	120
108	30	30	40	60	80	120
114	30	30	40	60	80	120
140	30	40	50	60	100
168	30	40	50	80	100
219	30	40	50	80	100

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 55°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	30
15	20	20	20	20	20	30	30
18	20	20	20	20	20	30	40
22	20	20	20	20	30	40	40
28	20	20	20	20	30	50	50
35	20	20	20	30	40	50	80
42	20	20	20	30	40	60	80
48	20	20	30	30	50	60	80
54	20	20	30	40	50	80	80
60	20	20	30	40	50	80	100
64	20	20	30	40	50	80	100
70	20	20	30	40	50	80	100
76	20	20	30	40	60	80	100
89	20	30	30	50	60	100	120
108	20	30	40	50	80	100	120
114	20	30	40	50	80	100	120
140	20	30	40	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 60°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	40
15	20	20	20	20	30	40	50
18	20	20	20	20	30	50	60
22	20	20	20	30	40	50	60
28	20	20	20	30	40	60	80
35	20	20	30	40	50	80	100
42	20	20	30	40	50	80	100
48	20	30	30	40	60	100	120
54	20	30	30	50	60	100	120
60	20	30	40	50	80	100	120
64	20	30	40	50	80	100
70	20	30	40	50	80	100
76	20	30	40	50	80	120
89	30	30	40	60	80	120
108	30	30	40	60	80	120
114	30	30	50	60	80
140	30	40	50	60	100
168	30	40	50	80	100
219	30	40	50	80	100

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 60°C
Omgivande temperatur: 20°C

Rörytterdiameter mm.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	20	30
15	20	20	20	20	20	30	30
18	20	20	20	20	20	30	40
22	20	20	20	20	30	40	40
28	20	20	20	20	30	50	60
35	20	20	30	30	40	50	80
42	20	20	30	30	40	60	80
48	20	20	30	30	50	80	80
54	20	20	30	40	50	80	80
60	20	20	30	40	50	80	100
64	20	20	30	40	50	80	100
70	20	20	30	40	60	80	100
76	20	30	30	40	60	80	100
89	20	30	30	50	60	100	120
108	20	30	40	50	80	100	120
114	20	30	40	50	80	100	120
140	20	30	40	50	80	100	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Rör utan distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 90°C
Omgivande temperatur: 20°C

Rörytterdiameter MM.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	30	40	40
15	20	20	20	20	30	50	50
18	20	20	20	30	40	50	80
22	20	20	20	30	40	60	80
28	20	20	30	40	50	80	100
35	20	20	30	40	60	80	120
42	20	30	40	50	60	100	120
48	20	30	40	50	80	100
54	20	30	40	50	80	120
60	20	30	40	50	80	120
64	30	30	40	50	80	120
70	30	30	40	60	80	120
76	30	30	40	60	80	120
89	30	40	50	60	100
108	30	40	50	80	100
114	30	40	50	80	100
140	30	40	50	80	100
168	30	40	50	80	100
219	30	40	60	80	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Ej tillgänglig dimension

Rör med distansskål

Beräkningarna gjorda enligt ISO 12241:2022.
Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m.

Mediatemperatur: 90°C
Omgivande temperatur: 20°C

Rörytterdiameter MM.	Isoleringsklass
	Isoleringstjocklek mm.
	R1	R2	R3	R4	R5	R6	R7
12	20	20	20	20	20	30	30
15	20	20	20	20	20	30	40
18	20	20	20	20	30	40	50
22	20	20	20	20	30	40	50
28	20	20	20	30	40	50	60
35	20	20	20	30	40	60	80
42	20	20	30	40	50	80	80
48	20	20	30	40	50	80	100
54	20	20	30	40	60	80	100
60	20	30	30	40	60	80	100
64	20	30	30	40	60	100	120
70	20	30	30	50	60	100	120
76	20	30	40	50	80	100	120
89	20	30	40	50	80	100	120
108	20	30	40	50	80	100	120
114	30	30	40	50	80	120
140	30	30	40	60	80	120

Isolering: PAROC Hvac Section AluCoat T/ PAROC Hvac Combi AluCoat T

Isolering upphängning: PAROC Hvac Thermal Support

Ej tillgänglig dimension

Dimensionering termisk isolering - rör

Isoleringsklasser för rör enligt BTI

Platsbehov rör

Platsbehov rör

Erforderligt utrymme för rörisolering enligt AMA VVS & Kyla 25 (nedan mått följer även Branschstandard Teknisk Isolering - Termisk Isolering av VVS och Kylinstallationer (BTI).

För att montaget ska kunna bli fullgott måste det finnas tillräckligt utrymme inte bara för isoleringen utan också för verktyg och annat som krävs för montaget.

Vidstående tabeller visar exempel på monteringsmått.

Tabell: AMA PN/1

Dimensionering för Paroc Teknisk isolering

FÄRDIG YTTERDIAMETER EFTER UTFÖRD ISOLERING, mm
	a mm	b mm
- 160	50	50
(160) - 300	100	50
(300) - 500	150	50
(500) - 800	200	100
>800	300	100

Rörledning som isoleras ska monteras så att avståndet mellan färdigisolerad rörledning och annan rörledning samt mellan färdigisolerad rörledning och vägg- och takyta blir så stort att isoleringsarbetet kan utföras. Ta hänsyn till hinder som t ex korsande rör.

Rordia- meter mm	Isolertjocklek
	30 mm			40 mm			50 mm			60 mm			80 mm			100 mm
	c	d	h	c	d	h	c	d	h	c	d	h	c	d	h	c	d	h
12	122	86	122	142	96	142	162	106	162	182	116	182	272	136	222	312	156	262
15	125	88	125	145	98	145	165	108	165	185	118	185	275	138	225	315	158	265
18	128	89	128	148	99	148	168	109	168	188	119	188	278	139	228	318	159	268
22	-	-	-	152	101	152	172	111	172	192	121	192	282	141	232	322	161	272
28	-	-	-	158	104	158	178	114	178	198	124	198	288	144	238	328	164	278
35	-	-	-	165	108	165	185	118	185	205	128	205	295	148	245	335	168	285
42	-	-	-	172	111	172	192	121	192	262	131	212	302	151	252	342	171	292
54	-	-	-	184	117	184	204	127	204	274	137	224	314	157	264	354	177	304
70	-	-	-	200	125	200	270	135	220	290	145	240	330	165	280	370	185	320
76	-	-	-	206	128	206	276	138	226	296	148	246	336	168	286	376	188	326
89	-	-	-	269	135	219	289	145	239	309	155	309	349	175	299	389	195	339

Isoleringsnivåer enligt AMA VVS & Kyl 16

Isoleringsnivåer enligt AMA VVS & Kyl 16

Tabell: AMA RA RB/1

Rördiameter (mm)	Isoleringsnivå A							Paroc rekommenderar
	VV/VVC (=55 °C)		VS (~55 °C)		FV (=90 °C)		KV (=10 °C)	КВ (=10 °C)
	mm	W/m	mm	W/m	mm	W/m	mm	mm	W/m
Mindre eller lika med 20	60	3,8	60	3,8	80	7,2	40	50	1,4
Storre an 20 till 50	80	3,4-5,1	80	3,4-5,1	100	6,6-9,8	40	60	1,3-2,0
Större än 50 till 100	100	4,6-6,7	100	4,6-6,7	120	9,0-12,9	40	80	1,8-2,6
Större än 100 till 200	120	6,0-9,3	120	6,0-9,3	160	11,1-16,5	40	100	2,3-3,6
Storre an 200 till 350	160	7,8-11,4	160	7,8-11,4	180	15,4-22,3	40	120	3,2-4,8

Rördiameter (mm)	Isoleringsnivå B							Paroc rekommenderar
	VV/VVC (=55 °C)		VS (~55 °C)		FV (=90 °C)		KV (=10 °C)	КВ (=10 °C)
	mm	W/m	mm	W/m	mm	W/m	mm	mm	W/m
Mindre eller lika med 20	50	4,0	50	4,0	60	8,0	40	40	1,5
Större än 20 till 50	60	3,8-5,9	60	3,8-5,9	80	7,2-10,9	40	50	1,4-2,2
Större än 50 till 100	80	5,1-7,6	80	5,1-7,6	100	9,8-14,2	40	60	2,0-3,1
Större än 100 till 200	100	6,7-10,4	100	6,7-10,4	120	12,9-19,8	40	80	2,6-4,2
Större än 200 till 350	120	9,3-13,9	120	9,3-13,9	140	17,9-26,5	40	100	3,6-5,4

Rördiameter (mm)	Isoleringsnivå C							Paroc rekommenderar
	VV/VVC (=55 °C)		VS (~55 °C)		FV (=90 °C)		KV (=10 °C)	КВ (=10 °C)
	mm	W/m	mm	W/m	mm	W/m	mm	mm	W/m
Mindre eller lika med 20	40	4,4	40	4,4	50	8,6	40	30	1,7
Större än 20 till 50	50	4,0-6,4	50	4,0-6,4	60	8,0-12,5	40	40	1,5-2,5
Större än 50 till 100	60	5,9-8,9	60	5,9-8,9	80	10,9-16,1	40	50	2,2-3,4
Större än 100 till 200	80	7,6-12,1	80	7,6-12,1	100	14,2-22,2	40	60	3,1-5,1
Större än 200 till 350	100	10,4-15,8	100	10,4-15,8	120	19,8-29,6	40	80	4,2-6,4

Isolertjocklek i mm för tre olika isoleringsnivåer A, B, C vid termisk isolering med mineralull på rörledningar för tappvarmvatten (VV), varmvattencirkulation (VVC), värmevatten (FV)(primär- och sekundärsida), tappkallvatten (KV) samt Parocs rekommendation för köldbärare (KB). Värmeförlusten anges i W/m för intervallets min- respektive maxrördiameter. Värmekonduktivitet mineralull ≤ 0,037 W/m °C vid medeltemperatur 50 °C. Omgivningstemperatur: VV/VVC, VS och FV: 20 °C, KV: 25 °C, KB: 23 °C.

Dimensionering termisk isolering - ventilation

Isoleringsklasser för ventilation enligt BTI
Platsbehov ventilation

A.10 Förslag på isoleringsklass för luftbehandlingsinstallationer (BTI)

Luft har låg värmekapacitet varför det är viktigt att dimensionera med hänsyn till temperaturfall vid rätt förutsättningar (temperatur och lufthastighet) och därefter bestämma isoleringsklass. Speciellt gäller detta vid variabelflödessystem, VAV-system där temperaturförändringen oftast begränsar.

Isoleringsklasserna i tabellen är anpassade för vanligt förekommande temperatur och drifttider. Isoleringsklasserna beaktar inte brand.

Luftbehandlingsinstallationer
Installationsdel	Omgivande temperatur
	<10 °C Utomhus (ink. kallvind)	>10 °С Inomhus
	Isoleringsklass
Uteluft	V0¹⁾	V2¹⁾
Avluft	V0¹⁾	V0¹⁾
Avluft vid värmeatervinning	V1¹⁾	V2¹⁾
Kanaler förlagda i lösull	V4¹⁾	V1¹⁾
Tilluftskanaler i system utan tillförd värme eller kyla med dimensionerad lufttemperatur mellan 15 °C och 23 °C	V4¹⁾	V1¹⁾
Tilluftskanaler i system med tillförd värme eller kyla med dimensionerad lufttemperatur mellan 15 °C och 23 °C	V4¹⁾	V2¹⁾
Ventilationskanaler i fränluftssystem utan värmeätervinning	V0¹⁾	V0¹⁾
Fränluftskanaler med värmeatervinning	V4¹⁾	V1¹⁾
Anslutningskanaler belägna i det rum de betjänar	-	V0¹⁾

¹⁾ Isolera mot kondensutfällning efter förhällanden (se 6.5 samt 7.1).

Isoleringsklasser för ventilation enligt BTI

Isoleringsklasser för ventilation enligt Branschstandard Teknisk Isolering – Termisk Isolering av VVS och Kylinstallationer (BTI)

Tabellerna presenterar min. isolertjocklekar för att möta kravet på U-värde i respektive isoleringsklass för ventilationskanaler i BTI.

Beräkningarna gjorda enligt ISO 12241:2022.

Beräkningarna som isoleringstjocklekarna baseras på är gjorda för 1m. Dimensioneringstabellen utgår ifrån en flödeshastighet på 3m/s. Isoleringstjocklekarna gäller vid en temperaturskillnad mellan kanal och omgivning på max. 20 grader. (Beräknat med mediatemp. 20ºC, omgivning 0ºC). Dimensioneringstabellerna tar inte hänsyn till vindpåverkan. Vid andra förhållanden och vid krav på max. tillåten temperaturförändring hänvisas till vårt beräkningsprogram PAROC Calculus.

+15% värmeförlust från oisolerade systemdetaljer medräknat

Isoleringsklass Kanaldim. (mm)	V1	V2	V3	V4	V5	V6
100	30	40	70	100	130	180
125	30	50	80	110	150	210
160	30	60	100	120	170	210
200	40	70	100	130	180	250
250	40	80	110	130	200	250
315	50	100	110	140	210	250
400	50	100	120	140	210	250
500	50	110	130	150	210	250
630	60	110	130	150	210	250
800	60	110	130	150	210	260
1000	70	130	130	160	230	260

Isolering: PAROC Vent Mat, Värmeledningsförmåga: max 0,035 W/mK vid 10ºC, Emissivitet: 0,5

+15% värmeförlust från oisolerade systemdetaljer medräknat

Isoleringsklass Kanaldim. (mm)	V1	V2	V3	V4	V5	V6
100	20	40	80	110	150	210
125	20	50	80	110	170	210
160	30	60	100	130	200	220
200	40	80	110	140	200	260
250	40	80	110	150	210	260
315	50	100	120	150	210	270
400	50	100	120	150	220	270
500	60	110	130	160	220	270
630	60	110	130	160	220	280
800	60	120	140	160	230	280
1000	80	120	140	170	230	280

Isolering: PAROC Hvac Lamella Mat Alucoat, Värmeledningsförmåga: max 0,038 W/mK vid 10ºC, Emissivitet: 0,15

Dimensioneringstabellen tar inte hänsyn till värmebryggor som kan öka värmeförlusten

Isoleringsklass Kanaldim. (mm)	V1	V2	V3	V4	V5	V6
100	30	30	50	80	110	140
125	30	40	60	100	130	160
160	30	50	70	100	130	170
200	30	60	80	110	150	200
250	30	60	100	110	150	200
315	40	70	100	120	170	210
400	40	80	100	130	170	210
500	50	100	110	130	180	210
630	50	100	110	130	180	210
800	50	100	110	130	200	230
1000	60	110	110	130	200	230

Isolering: PAROC Vent Mat, Värmeledningsförmåga: max 0,035 W/mK vid 10ºC, Emissivitet: 0,5

Dimensioneringstabellen tar inte hänsyn till värmebryggor som kan öka värmeförlusten

Isoleringsklass Kanaldim. (mm)	V1	V2	V3	V4	V5	V6
100	20	30	60	80	120	150
125	20	40	80	100	130	170
160	20	50	80	110	150	200
200	30	60	80	110	160	210
250	30	80	100	120	170	210
315	40	80	100	120	170	210
400	40	100	110	130	200	220
500	50	100	110	130	200	220
630	50	100	110	130	200	230
800	50	110	120	140	200	230
1000	60	110	120	140	200	240

Isolering: PAROC Hvac Lamella Mat Alucoat, Värmeledningsförmåga: max 0,038 W/mK vid 10ºC, Emissivitet: 0,15

Platsbehov ventilation

Erforderligt utrymme för kanalisolering enligt Branschstandard Teknisk Isolering - Termisk Isolering av VVS och Kylinstallationer (BTI).

För att montaget ska kunna bli fullgott måste det finnas tillräckligt utrymme inte bara för isoleringen utan också för verktyg och annat som krävs för montaget.

Vidstående tabeller visar exempel på monteringsmått.

Cirkulära kanaler

FÄRDIG YTTERDIAMETER EFTER UTFÖRD ISOLERING, mm
	a, mm	b, mm
- 160	50	50
(160) - 300	100	100
(300) - 500	200	100
(500) - 800	300	100
>800	500	150

Rektangulära kanaler

HORISONTELLT MONTAGE
Kanalsida < 700 mm
a ≥ 400 mm
b = max 30 mm

Kanalsida ≥ 700 mm
a ≥ 600 mm
b = max 30 mm

Längd- och tvärskarvar klamras/sys

Nätmatta, stiftning, 2 sidor.

Nätmatta, stiftning, 3 sidor.

Kanalsida < 700 mm

a ≥ 400 mm
b ≥ 150 mm

Längd-/tvärskarvar klamras/sys från ett håll.

Kanalsida = 700 – 1200 mm

a ≥ 600 mm
b ≥ 200 mm

Längd-/tvärskarvar klamras/sys från två håll.

Kanalsida ≥ 1200 mm

a, b ≥ 600 mm

Längd-/tvärskarvar klamras/sys från två håll.

För att förhindra nedhängning stiftas isoleringen på kanalens undersida.

Nätmatta, klamring, 4 sidor, horisontellt montage.

VERTIKALT MONTAGE

Stående kanal förses med stift på fyra sidor för att förhindra sammantryckning av underliggande mattor.

Kanalsida < 700 mm
a = 400 mm

Kanalsida ≥ 700 mm
a = 600 mm

Längd-/tvärskarvar klamras/sys.

Nätmatta, klamring, 4 sidor, vertikalt montage.

Intelligent automatiserat urval av isoleringslösningar
BIM plug-in för revit

Nu introducerar Paroc ett verktyg som möjliggör ett intelligent, automatiserat urval av isolerlösningar. Verktyget fungerar som ett användbart och lättanvänt insticksprogram till Autodesk Revit®. Från och med nu krävs det bara ett klick för att automatiskt lägga till lämpliga installationslösningar och dimensioner, i enlighet med gällande tekniska krav och föreskrifter.

Läs mer och ladda ner vår plug-in

Varning för att den här videon innehåller blinkande bilder: Den här videon innehåller blinkande bilder som kan utlösa krampanfall hos personer med fotokänslighet.

PAROC Calculus

PAROC Calculus är ett beräkningsprogram för teknisk isolering som används för att räkna ut dimensionering av termisk isolering inom VVS och processindustri.

Funktioner i PAROC Calculus:

• Lätt och användarvänligt gränssnitt

• Fungerar på PC, surfplattor och i mobiltelefoner

• Beräkningar för värmeförlust, yttemperatur och temperaturförändringar i rör och ventilationskanaler samt beräkningar för för tankar, ventiler och flänsar

• Enkel inmatning av (fördefinierade) rördiametrar och kanaldimensioner

• Korrigering för köldbryggor av rör- och kanalupphängningar

• Ladda ner resultatbladen eller skriv ut som pdf

• Alla beräkningar är baserade på ekvationer som beskrivs i standarden ISO 12241:2022

Gå till PAROC Calculus

Hjälpmedel och dokument

Vid frågor
Kontakta oss

Fyll i formuläret nedan så återkommer vi till dig så snart vi kan.

Byggisolering {"content":"Byggisolering"} Läs mer {"content":"Läs mer"}

Teknisk isolering - VVS {"content":"Teknisk isolering - VVS"} Läs mer {"content":"Läs mer"}

VVS Rörisolering {"content":"VVS Rörisolering"}

Ventilationskanaler {"content":"Ventilationskanaler"}

Processindustri {"content":"Processindustri"} Läs mer på .com {"content":"Läs mer på .com"}

{"content":""}

{"content":null}

{"content":""}

Dokument {"content":"Dokument"}

Anvisningar {"content":"Anvisningar"}

Projektering {"content":"Projektering"}

Hjälpmedel {"content":"Hjälpmedel"}

Beräkningsverktyg {"content":"Beräkningsverktyg"}

Designhjälpmedel {"content":"Designhjälpmedel"}

Utvalt {"content":"Utvalt"}

ㅤ {"content":"ㅤ"}

Aktuellt just nu {"content":"Aktuellt just nu"}

Utbildning & Support {"content":"Utbildning \u0026 Support"}

Referenser {"content":"Referenser"}

Varför Stenull? {"content":"Varför Stenull?"}

Projektering

Teknisk isolering enligt branschstandard, AMA & BTI - dimensionering för VVS och ventilation

Dimensionera rörisolering & ventilationsisolering med Parocs hjälpmedel

Dimensionerings- guide VVS PAROC

Pocket Guide VVS-isolering

PAROC® Vect - Dags att skydda det som är viktigtBrandmotstånd som står emot tidens prövningar och skyddar värdefullt liv nedanför

Beskrivningstexter och AMA koder enligt AMA VVS & Kyla 25

AMA VVS & Kyla 25 för rörisolering, beskrivningstext

AMA VVS & Kyla 25 för ventilationskanaler, beskrivningstext

Dimensionering termisk isolering - rör

Isoleringsklasser för rör enligt BTI

A.9 Förslag på isoleringsklasser för rörinstallationer (BTI)

Rör utan distansskål

Rör med distansskål

Rör utan distansskål

Rör utan distansskål

Rör med distansskål

Rör med distansskål

Rör utan distansskål

Rör med distansskål

Rör utan distansskål

Rör med distansskål

Rör utan distansskål

Rör med distansskål

Rör utan distansskål

Rör med distansskål

Rör utan distansskål

Rör med distansskål

Dimensionering termisk isolering - rör

Isoleringsklasser för rör enligt BTI

Platsbehov rör

Isoleringsnivåer enligt AMA VVS & Kyl 16

Dimensionering termisk isolering - ventilation

A.10 Förslag på isoleringsklass för luftbehandlingsinstallationer (BTI)

Isoleringsklasser för ventilation enligt BTI

+15% värmeförlust från oisolerade systemdetaljer medräknat

+15% värmeförlust från oisolerade systemdetaljer medräknat

+15% värmeförlust från oisolerade systemdetaljer medräknat

Dimensioneringstabellen tar inte hänsyn till värmebryggor som kan öka värmeförlusten

Dimensioneringstabellen tar inte hänsyn till värmebryggor som kan öka värmeförlusten

Dimensioneringstabellen tar inte hänsyn till värmebryggor som kan öka värmeförlusten

Platsbehov ventilation

Intelligent automatiserat urval av isoleringslösningarBIM plug-in för revit

PAROC Calculus

Hjälpmedel och dokument

Monteringsanvisningar

Certifikat och godkännanden

Produkter

Calculus

Vid frågorKontakta oss

Byggisolering

Läs mer

Teknisk isolering - VVS

Läs mer

VVS Rörisolering

Ventilationskanaler

Processindustri

Läs mer på .com

Dokument

Anvisningar

Projektering

Hjälpmedel

Beräkningsverktyg

Designhjälpmedel

Utvalt

ㅤ

Aktuellt just nu

Utbildning & Support

Referenser

Varför Stenull?

PAROC® Vect - Dags att skydda det som är viktigt
Brandmotstånd som står emot tidens prövningar och skyddar värdefullt liv nedanför

Intelligent automatiserat urval av isoleringslösningar
BIM plug-in för revit

Vid frågor
Kontakta oss
