Näin estät kondensaation ilmanvaihto- ja ilmastointikanavissa

Kondensaation muodostuminen ilmanvaihto- ja ilmastointikanavien pinnoille on yleinen haaste LVI-suunnittelussa. Mikäli ongelmaa ei ratkaista asianmukaisesti, voi kondensaatio johtaa ajan myötä kosteusvaurioihin, mikrobikasvuun, korroosioon, energiankulutuksen nousuun sekä järjestelmän suorituskyvyn heikkenemiseen.

Moderneissa rakennuksissa ilmanvaihtokanavat jätetään usein tarkoituksella näkyviin osana avointa kattorakennetta. Näkyvä kanavisto ei kuitenkaan poista kondensaation riskiä, päinvastoin, sillä kanavat ovat näin alttiita huoneilman kosteudelle ja lämpötilavaihteluille. Se korostaa asianmukaisesti toteutetun lämpöeristyksen sekä tiiviin höyrynsulun merkitystä.

Artikkelissa selvennetään, miksi kondensaatiota muodostuu, milloin kondensaatioeristys on tarpeen ja miten PAROC®-kivivillaeristeillä voidaan varmistaa tehokas ja pitkäikäinen suoja lämpöeristyksen, vesihöyrytiiviiden pintojen ja tiivistysteippien avulla. Yhdessä ne muodostavat yhtenäisen höyrynsulun myös eristeiden saumojen ja läpivientien kohdalla.

Miksi kondensaatiota syntyy ilmanvaihtokanaviin?

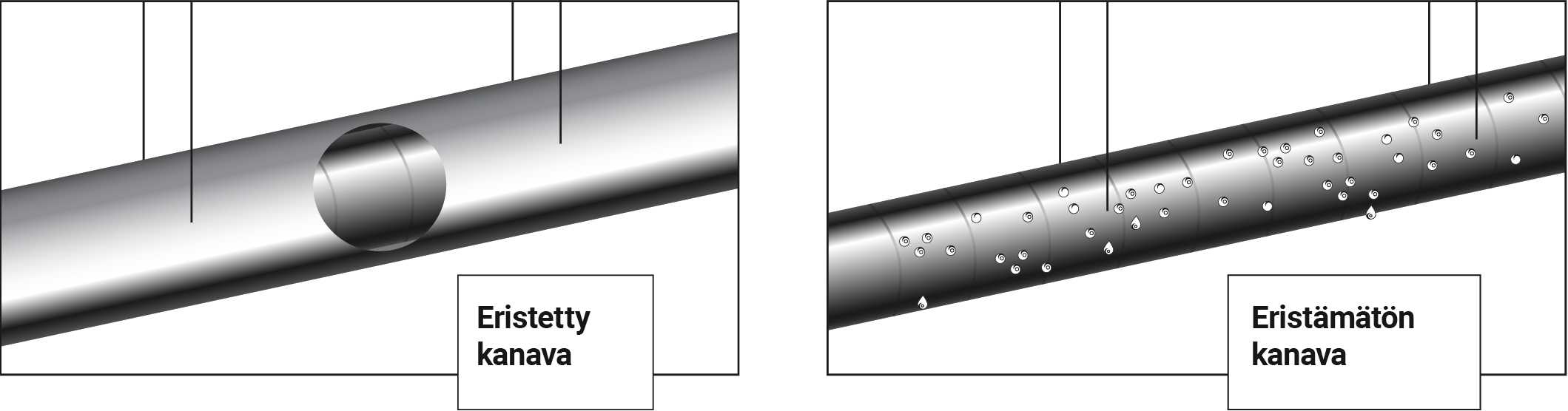

Kondensaatiota syntyy, kun ilman vesihöyry tiivistyy nesteeksi ilmanvaihtokanavan pinnalle, jonka lämpötila on ympäröivää ilmaa alhaisempi.

Ilmanvaihtojärjestelmissä se syntyy tyypillisesti kun:

• Kylmä ilma kulkee kanavassa, joka sijaitsee lämpimässä tilassa
• Kanavan pintalämpötila laskee ympäröivän ilman kastepisteen alapuolelle

Arjesta tuttuja esimerkkejä ovat vaikkapa aamukaste ruohikolla tai ikkunoiden huurtuminen. Ilmiö on sama LVI-järjestelmissä, mutta sen seuraukset voivat olla vakavampia jatkuvan käytön, piilossa olevien rakenteiden ja rakennuksen pitkän käyttöiän vuoksi.

 Jos kondensaatiota ei hallita, se voi aiheuttaa:

• Kosteusvaurioita eristeisiin ja rakenteisiin
• Mikrobin kasvua ja sisäilman laadun heikkenemistä
• Kanavien, kiinnikkeiden ja kannakkeiden korroosiota
• Lämpöhävikkiä ja korkeampaa energiankulutusta
• Ilmanvaihto- ja ilmastointijärjestelmän käyttöiän lyhenemistä

Milloin kondensaatioeristystä tarvitaan?

Kondensaatioeristystä tarvitaan aina, kun ilmanvaihtokanavat toimivat ympäristöissä, joissa kosteuden muodostuminen on mahdollista. Tyypillisiä esimerkkejä:

• Ilmanvaihtokanavat sijaitsevat kosteissa tiloissa, kuten uimahalleissa ja elintarviketeollisuudessa
• Ulkotiloihin asennetut kanavat, jotka altistuvat lämpötilavaihteluille
• Sisätilat, joissa on korkea ilmankosteus
• Kanavat, joissa kylmä ilma kulkee lämpimien tilojen läpi

Suomessa ilmanvaihtokanavat on suunniteltava siten, ettei kondensaatio aiheuta vaurioita ja kanaviin mahdollisesti muodostuva kosteus voidaan poistaa hallitusti. Vaatimus on määritelty ympäristöministeriön asetuksessa rakennusten kosteusteknisestä toimivuudesta (782/2017), jossa todetaan, että ilmanvaihto-, lämmitys- ja jäähdytysjärjestelmissä tiivistyvä vesi ei saa aiheuttaa haittaa tai se on voitava poistaa ilman vaurioita.

Käytännössä tämä tarkoittaa, että kylmät kanavat tulee eristää diffuusiotiiviillä kondensaatioeristyksellä, jotta kostea sisäilma ei pääse kylmälle kanavapinnalle. Jos on olemassa mahdollisuus, että kondensaatiota syntyy, on suunnitteluvaiheessa varmistettava, että vesi voidaan johtaa pois tai kerätä turvallisesti.

Ilmanvaihtokanavien vaadittu eristepaksuus lämpö- ja kondensaatiosuojaukseen määritellään pätevän suunnittelijan toimesta. Rakennustiedon ohjekortti LVI 50-10345 (Taloteknisten eristysten mitoitus ja käyttö) sisältää suositustaulukot eristepaksuuksista eri kanavatyyppien ja olosuhteiden mukaan.

Kondensaatioteoria ja kastepisteen merkitys

Kastepiste on lämpötila, jossa ilma on täysin kyllästynyt (100 % suhteellinen kosteus) eikä kykene enää sitomaan vesihöyryä kaasumaisessa muodossa.

Esimerkki: Kun ilman lämpötila on 20°C ja suhteellinen kosteus 50 %, kastepiste on noin 9,3°C. Jos ilmanvaihtokanavan pintalämpötila laskee tämän arvon alle, muodostuu kondensaatiota, ellei kanavaa ole eristetty ja tiivistetty oikein.

Kastepistelaskelmat ovat siksi keskeinen osa suunnittelua ja ne tulee tehdä laskentatyökaluilla, ei pelkillä oletuksilla. Esimerkiksi PAROC® Calculus mahdollistaa kanavan pintalämpötilan, tarvittavan eristepaksuuden ja lämpöhäviön laskemisen EN ISO 12241 -standardin mukaisesti.

Miten kondensaatio estetään LVI-järjestelmissä?

Kondensaatio estetään varmistamalla, että kanavan pintalämpötila pysyy koko käytön ajan ympäröivän ilman kastepisteen yläpuolella.

Se edellyttää:

• Oikein mitoitettua eristepaksuutta kastepistelaskelman perusteella (esim. PAROC® Calculus -työkalu)
• Yhtenäistä höyrynsulkua, jonka muodostaa vesihöyrytiivis pinta, kuten vahvistettu alumiini, AluCoat, tai BlackCoat-alumiinilaminaatti.
• Kaikkien saumojen, liitosten ja läpivientien tiivistämistä yhteensopivilla teipeillä, jotta höyrynsulku on katkeamaton ja höyryn läpäisevyys minimoitu.

Kanavaeristyksen toimivuus perustuu siihen, että se pysyy kuivana. Märkä eriste käyttäytyy kuin märkä takki eli lämpöeristys heikkenee ja lämpöhävikki kasvaa. Siksi kosteuden pääsy eristeeseen on syytä estää suunnitteluvaiheessa ja asennuksessa. Täysin tiivis höyrynsulku on tässä avainasemassa.

Kosteutta voi päästä eristeeseen esimerkiksi seuraavista syistä:

• Höyrynsulku rikkoutuu, jos pinnoite on vaurioitunut tai asennettu puutteellisesti, tai jos liitoksia, saumoja ja läpivientejä ei ole tiivistetty huolellisesti.
• Eristepaksuus on riittämätön, jolloin kanavan pintalämpötila laskee kastepisteen alapuolelle ja kosteus alkaa tiivistyä.
•  Kanavan pinta on likainen (rasvaa, pölyä tai kosteutta), jolloin hitsausnastat eivät kiinnity kunnolla. Tällöin jatkuvaa vesihöyrytiivistä pintaa ja täysin tiiviitä liitoksia ei voida varmistaa.

Jos kosteus pääsee eristeen läpi kanavaan, on seurauksena:

• Lämmönjohtavuuden (lambda, λ) heikkeneminen
• Kasvava energiankulutus
• Korkeampi korroosioriski eristeen alla
• Heikompi järjestelmän pitkäaikainen kestävyys

Periaate on yksinkertainen: kun höyrynsulku on yhtenäinen ja tiivis, ei kosteus pääse eristeeseen.

Luotettavan kondensaatiosuojauksen perusperiaatteet

Luotettava kondensaation hallinta saavutetaan asianmukaisella suunnittelulla, tuotevalinnoilla ja asennuksella. Alla olevat periaatteet ovat alan parhaita käytäntöjä, ja netulee sovittaa projektikohtaisiin vaatimuksiin sekä kansallisiin rakennusmääräyksiin.

Parhaat käytännöt:

• Eristyspaksuuden määrittäminen kastepistelaskelman perusteella: vertaillaan kanavan pintalämpötilaa ja ympäröivän ilman kastepistettä
• Kondensaatioeristämiseen soveltuvien kivivillaeristeiden käyttäminen
• Saumojen, liitosten ja läpivientien huolellinen tiivistäminen yhteensopivilla teipeillä – yhtenäinen höyrynsulku on välttämätön
• Kylmäsiltojen minimointi vähentämällä tarpeettomia saumoja ja katkoksia
• Valmistajan asennusohjeiden tarkka noudattaminen – puutteellinen höyrynsulun tiivistys heikentää järjestelmän toimintaa

Huomioithan, että edes paras eristys ei estä kondensaatiota, jos höyrynsulku on puutteellinen tai asennettu väärin.

PAROC®-kivivillaratkaisut ilmanvaihtokanavien kondensaation hallintaan

PAROC®-kivivillaeristeet LVI-eristykseen on suunniteltu tukemaan tehokasta kondensaation hallintaa, energiatehokkuutta ja paloturvallisuutta rakennuksen koko elinkaaren ajan.

Keskeisiä etuja:

• Tehokas kondensaation hallinta AluCoat- tai BlackCoat-höyrynsuluilla, kun saumat tiivistetään PAROC®-teipeillä
• Vakaa lämmönjohtavuus (λ) ajan saatossa: kivivillakuidut eivät kutistu tai painu, ja λ-arvot on ilmoitettu tuotekohtaisesti suoritustasoilmoituksissa (DoP)
• Paloturvallisuus: kivivilla ei pala ja täyttää Euroclass A1 –luokan vaatimukset
• Kestävyys: kivivilla säilyttää lämpö- ja palosuojan rakennuksen elinkaaren ajan
• Alhaiset päästöt: M1-päästöluokitus eli sopii käytettäväksi tiloissa, joissa vietetään aikaa

PAROC®-kivivilla ei kutistu, heikkene eikä menetä suorituskykyään, joten se on luotettava pitkäaikaisratkaisu ilmanvaihtojärjestelmiin. Höyrynsulun toimivuus ja muut keskeiset ominaisuudet löytyvät tuoteselosteesta ja suoritustasoilmoituksista.

Suunnittelua tukevat työkalut ja standardit

Ilmanvaihtokanavien lämpöeristyksen suunnittelun tulee perustua asianmukaisiin työkaluihin ja standardeihin.

Suunnittelijat voivat hyödyntää:

• Laskentatyökaluja, kuten PAROC® Calculus, joka laskee lämpöeristyksen EN ISO 12241 -standardin mukaisesti
• Yhtenäisiä eurooppalaisia tuotestandardeja, kuten EN 14303 (mineraalivillaeristeet) ja tunnustettuja vesihöyrynläpäisyn testimenetelmiä
• Kansallisia rakentamismääräyksiä ja LVI-ohjekortteja, jotka määrittelevät eristyksen suorituskyvyn vaatimukset

Laskentatyökalujen ja standardien hyödyntäminen suunnitteluvaiheessa vähentää teknisiä riskejä ja varmistaa määräystenmukaisuuden.

Kondensaation hallinta alkaa suunnittelusta

Kondensaatioeristys on olennainen osa LVI-järjestelmän suorituskykyä, energiatehokkuutta ja rakennuksen kestävyyttä. Ymmärtämällä kondensaatioteorian, hyödyntämällä kastepisteeseen perustuvaa suunnittelua ja valitsemalla kestävät kivivillaratkaisut tiiviillä höyrynsululla voi riskit minimoida ja varmistaa luotettavan LVI-järjestelmien suorituskyvyn rakennuksen elinkaaren ajan.

Miksi valita PAROC® kondensaatioeristykseen?

PAROC® LVI-eristeet vesihöyryn läpi kulkeutumisen estävällä rajapinnalla ja yhteensopivilla tiivistysteipeillä mahdollistavat yhtenäisen höyrynsulun rakentamisen kondenssieristettyihin ilmanvaihtokanaviin. Näin suunnittelija voi varmistaa kastepisteeseen perustuvien vaatimusten täyttymisen ja järjestelmän pitkäaikaisen suorituskyvyn.

PAROC® AluCoat- ja BlackCoat-pinnoitteet on suunniteltu vesihöyryä läpäisemättömiksi. Kun saumat tiivistetään PAROC®-teipeillä, vesihöyryn läpäisevyys vähenee ja kondensaation muodostumisen riski pienenee. Tiiviit pinnat takaavat, että eristekerros pysyy käytössä kuivana.
