Arbetsanvisning Isolera ytterväggar med Klimatskiva PAROC Tento tt

För att underlätta installationen, undvika eventuella problem och garantera ett smidigt arbete har vi till din hjälp utarbetat dessa arbetsanvisningar.

Allmänna regler för installation

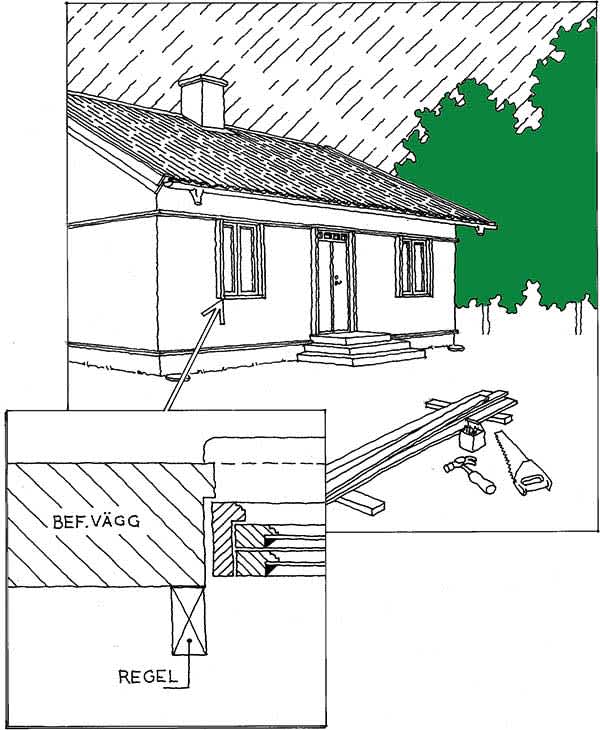

Utför isoleringsarbetet på så tidigt som möjligt i byggprocessen, då ventilationen är god och åtkomsten är lätt.

Montera isoleringen noga och säkerställ att det inte finns något mellanrum mellan skivor eller vid anslutningar. Isolerfunktionen är beroende av god utfyllnad av det utrymme som skall isoleras. Det är speciellt viktigt att isoleringen ligger väl an mot konstruktionens varma sida. Springor på isoleringens varma sida kan försämra isolerfunktionen speciellt om sådana springor står i kontakt med den kalla sidan. Använd skivor som är formatanpassade. Undvik att använda småbitar, (≤ 200 mm) eftersom risken för uppkomst av springor då ökar. Överlappa skarvarna mellan isoleringsskikten. Undvik att placera fyra hörn tillsammans.

Hantering och lagring

Isoleringen är en för byggnaden mycket viktig produkt, och hanteras med stor varsamhet så att dess funktion inte äventyras. Förvaringen på arbetsplatsen fram till monteringstillfället planeras därför noga. Det helförslutna plastemballaget skyddar produkten mot tillfälliga väderpåkänningar. Vid längre lagring utomhus skall isoleringen täckas. Lösa paket stuvas så att skivorna står på kant och täcks. E-pack är ett utmärkt förpackningssystem, som minskar risken för skador på produkten och klarar utomhuslagring upp till 8 veckor. Om isoleringen blivit blöt skall paketen öppnas och skivorna torkas inomhus innan de monteras i konstruktionen. Isolering som har blivit våt under lagring ska aldrig monteras in i konstruktionen. Om isoleringen blir våt efter montaget bör konstruktionen inte förslutas innan isoleringen har torkat.

Tillkapning

PAROC Stenull är enkel att skära och hantera. Vid tillskärning av skivor används avsedd Kniv och rak linjal eller Skärbord. Vid arbeten där många skärningar behövs är skärbordet ett utmärkt hjälpmedel som alltid ger räta vinklar. Skärbordet kan snabbt ställas om till olika mått och vinklar. Skärbord samt Säckställ och Säck för spill ger de bästa förutsättningarna för en bra arbetsmiljö vid isolerarbetet. Flexibla isolerskivor som skall monteras mellan balkar och reglar kapas med ett övermått på 5–10 mm för att få en bra utfyllnad utan springor eller spalter. Övermåttet är viktigt för konstruktionens funktion både ur värmeisolerings- och brandsynpunkt. Standardskivornas tjocklek är anpassad till normalt regelavstånd och reglar. Bredden är därför olika på skivor för träregelkonstruktioner och stålregelkonstruktioner.

Det är avgörande för att väggkonstruktionen som helhet ska fungera tillfredställande att de olika konstruktiva delarna i väggen samverkar. Man bör till exempel inte starta uppvärmningen av byggnaden innan luft och ångspärren har monterats. Orsaken är att vattenånga kan transporteras genom konstruktionen och kondensera mot det utvändiga tätskiktet. Montage av luft- och ångspärr, se separat anvisning.

Skivor av stenull påverkas i mycket liten omfattning av fukt. Stenull suger inte vatten kapillärt och tar inte upp fukt ur luften. Den fukt som till exempel vid slagregn under byggskedet kan komma in i ytskiktet, torkar snabbt bort utan att förorsaka skada på isoleringen. Detta innebär att Klimatskivan kan vara oskyddad mot väder och vind under en kortare tid av byggskedet.

För att bära den vertikala lasten från fasadbeklädnaden monteras en genomgående regel upptill och nedtill på fasaden samt kring fönster och dörrar och mellan varje våningsplan. Om underlaget är betong eller tegel förborras hål och sedan används exempelvis Hilti Fasadplugg HRD för att fästa regeln och spikläkt. Utrymmet bakom den tryckutjämnande fasadbeklädnaden ska vara ventilerat så att fukt kan transporteras bort.

Klimatskivan är ett fullgott vindskydd mot luftrörelser i isoleringen som är placerad mellan reglarna. Hörn är ofta en kritisk punkt i en ventilerad väggkonstruktion. Här behövs ett vertikalt vindstätt skikt som förhindrar luftrörelser att ta sig längre in i konstruktionen. Det vindtäta skiktet kan utföras med Vindtät eller beklädnadsskivor. I vindutsatta lägen och från tredje våningsplanet och uppåt i högre byggnader, ska ett heltäckande vindtätande skikt som Vindtät eller beklädnadsskivor placeras på regelstommen innanför Klimatskivan.

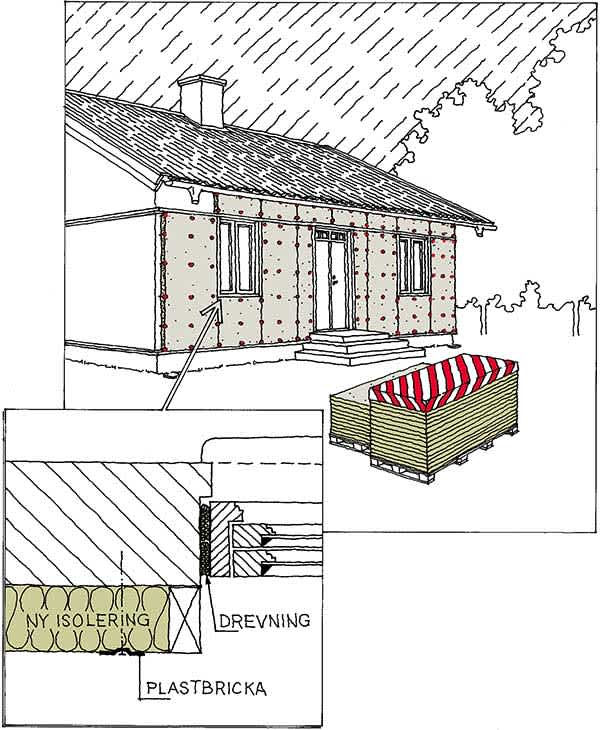

Stor vikt läggs vid monteringen av Klimatskivan. Klimatskivan har ingen fram och baksida och kan därför monteras åt båda hållen. Infästning sker med spik eller skruv och Plastbricka med c-avstånd 300 mm i kant och 600 mm mitt på skiva utanpå den bärande regelstommen. Det får inte bli några springor där luften kan ta sig genom och därför ska skivskarvarna på Klimatskivan alltid placeras över regel.

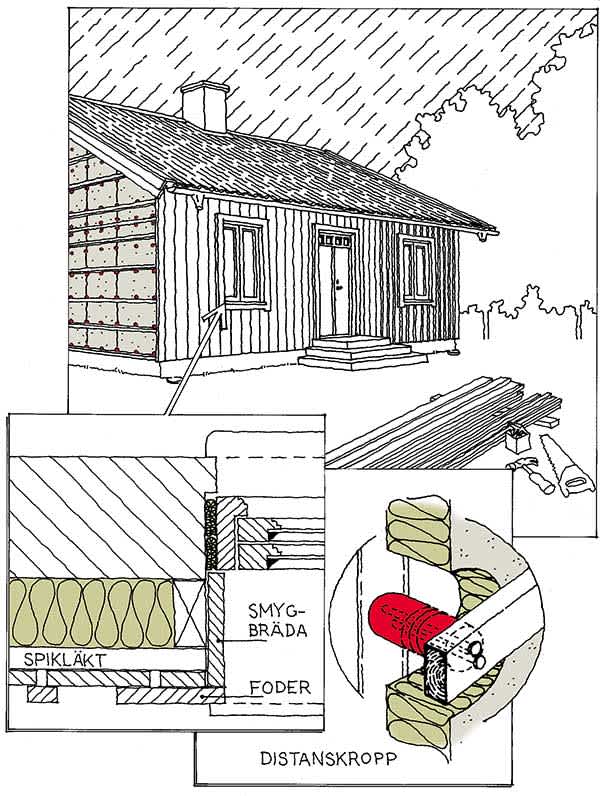

Distanskropp med samma tjocklek som Klimatskivan monteras med c/c 600 bakom spikreglarna för att undvika att isolerskivorna trycks ihop. Distanskroppen tar ingen vertikal last. För att bära den vertikala lasten från fasadbeklädnaden monteras en genomgående regel upptill och nedtill på fasaden samt kring fönster och dörrar och mellan varje våningsplan.

Vid stående fasadbeklädnad monteras spikläkten horisontellt c/c 600 mm utanpå Distanskropparna och Klimatskivan. Om den stående fasadbeklädnaden har en slät baksida monteras en läkt vertikalt innan den horisontella spikläkten monteras. Vid liggande fasadbeklädnad monteras spikläkten vertikalt c/c 600. Spika eller skruva rätt igenom både regel och Klimatskivan. Förankringslängden bör vara minst 25 mm, längden beroende på isolertjockleken dimensioneras från fall till fall. Montera vid behov ett musband på den nedre spikläkten.

Eventuellt vatten som läcker in bakom fasadbeklädnaden ska avledas genom att en plåt, folie membran eller likvärdigt monteras över fönster, dörrar och vid sockel. Klimatskivan avslutas cirka10 mm ovan vattenavledare och sockeln. Montera fasadbeklädnaden och foder runt dörrar och fönster.
