Trwałość, wydajność i bezpieczeństwo systemów HVAC i instalacji przemysłowych zależy w równej mierze od jakości zastosowanych rozwiązań izolacyjnych, jak i dobrego projektu, uwzględniającego zróżnicowane elementy oraz specyfikę realizacji. Zarówno w jednym, jak i drugim obszarze paroc oferuje kompleksowe wsparcie dla projektantów!

Oprócz najwyższej klasy produktów i systemów izolacji z wełny kamiennej do zastosowań wentylacyjnych, grzewczych, klimatyzacyjnych czy przemysłowych, inżynierowie instalacji mogą również skorzystać z dedykowanych narzędzi i wtyczek do najpopularniejszych programów i środowisk projektowych CAD i BIM. Aby ułatwić dobór optymalnych rozwiązań, do Państwa dyspozycji oddajemy także doświadczonych doradców paroc, którzy chętnie odpowiedzą na wszelkie pytania oraz udzielą niezbędnych informacji technicznych na temat produktów.

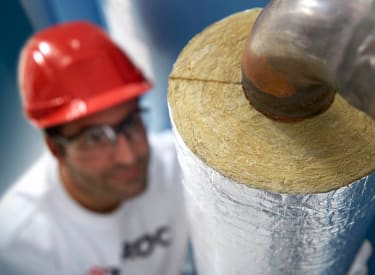

Wymagania dotyczące grubości izolacji technicznych

Kluczowym parametrem wpływającym na prawidłowe i bezawaryjne funkcjonowanie instalacji jest dobrze dobrana grubość izolacji. Projektant może się zdecydować na rozwiązanie spełniające minimalne wymagania lub dopasować izolację w oparciu o planowane niższe straty cieplne.

Wymagania izolacyjne dla różnych typów przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (również przewodów cyrkulacyjnych) oraz instalacji chłodu i ogrzewania określa Rozporządzenie Ministra Infrastruktury w sprawie Warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. W załączniku nr 2 znajdziemy tabelę prezentującą minimalne grubości izolacji przy założeniu, że jej współczynnik przewodzenia ciepła λ wynosi 0,035 W/mK w temperaturze 40°C (zgodnie z normą PN-B-02421:2000).

Wymagania dotyczące grubości izolacji technicznych

Załącznik numer 2

Rodzaj przewodu lub komponentu

Minimalna grubość izolacji cieplnej dla λ40°C=0,035 W/mK

Średnica wewnętrzna do 22 mm

20 mm

Średnica wewnętrzna od 22 do 35 mm

30 mm

Średnica wewnętrzna od 35 do 100 mm

równa średnicy wewnętrznej rury

Średnica wewnętrzna ponad 100 mm

100 mm

Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów

50% wymagań z poz. 1-4

Przewody ogrzewań centralnych wg poz. 1-4, ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników

50% wymagań z poz. 1-4

Przewody wg poz. 6 ułożone w podłodze

6 mm

Przewody ogrzewania powietrznego (ułożone wewnątrz izolacji cieplnej budynku)

40 mm

Przewody ogrzewania powietrznego (ułożone na zewnątrz izolacji cieplnej budynku)

80 mm

Przewody instalacji wody lodowej prowadzone wewnątrz budynku1

50% wymagań z poz. 1-4

Przewody instalacji wody lodowej prowadzone na zewnątrz budynku1

100% wymagań z poz. 1-4

1 Izolacja cieplna wykonana jako powietrznoszczelna.

Narzędzia paroc dla Projektantów

Aby zapewnić maksymalne korzyści, przy doborze i wymiarowaniu izolacji technicznych należy uwzględnić konkretne parametry robocze instalacji oraz specyfikę projektu, w tym m.in. rozmieszczenie i materiał wykonania przewodów, transportowane medium, a także warunki otoczenia. Aby pomóc projektantom wybrać optymalne rozwiązania i uzyskać planowane wartości, oddajemy w ich ręce dedykowane, profesjonalne narzędzia: paroc Calculus oraz paroc BIM Plug-in.


paroc Calculus

Podstawową funkcją paroc Calculus jest obliczanie strat cieplnych z różnych elementów instalacji – rurociągów, kanałów wentylacyjnych, zbiorników magazynowych, a także powierzchni płaskich. Bazując na normie PN-EN ISO 12241, program pozwala dokładnie i w czasie rzeczywistym określić wielkość strat energii, temperatury powierzchni czy punkt rosy dla konkretnych rozwiązań i grubości izolacji. Możliwe jest też obliczenie m.in. takich parametrów, jak zużycie energii w obrębie danej instalacji, czas do zadanej temperatury, a także zmiana temperatury w rurociągach i kanałach.

Z narzędzia można skorzystać bezpłatnie online, bez konieczności instalacji i rejestracji, zarówno na komputerze, jak i urządzeniach mobilnych. Intuicyjny interfejs, łatwe wprowadzanie średnic i innych wymiarów za sprawą predefiniowanych elementów oraz możliwość zapisania arkuszy roboczych – to wszystko sprawia, że paroc Calculus jest jednym z najpopularniejszych i najchętniej wykorzystywanych narzędzi do projektowania izolacji technicznych!

Otwórz paroc Calculus
PAROC Calculus

paroc BIM Plug-in

Projektując systemy grzewcze czy wentylacyjne w środowisku BIM, inżynierowie muszą każdorazowo dodać ręcznie odpowiednią izolację do każdego elementu instalacji – rurociągów, kanałów i urządzeń wentylacyjnych czy kominów. Aby znacząco ułatwić i przyspieszyć ten proces, inżynierowie paroc i Archispace opracowali innowacyjną wtyczkę do programu Autodesk Revit®.

paroc BIM Plug-in to bezpłatne narzędzie, które samodzielnie analizuje specyfikę projektu i automatycznie nakłada na rysunek izolację o odpowiednim rodzaju, grubości, średnicy wewnętrznej i pokryciu – szybko, bez ryzyka błędu, zgodnie z wymaganiami projektu oraz obowiązujących norm i przepisów.

Pobierz bezpłatną wtyczkę paroc BIM Plug-in
Pobierz instrukcję paroc BIM Plug-in
Ostrzeżenie: Ten film zawiera migające obrazy, które mogą wywołać drgawki u osób z nadwrażliwością na światło.

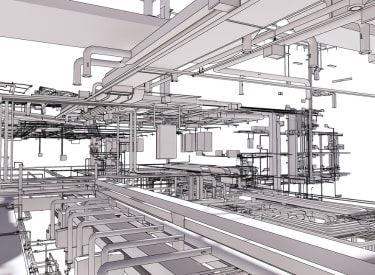

Wspierane oprogramowanie i biblioteki CAD/BIM

Aby maksymalnie ułatwić pracę projektantom i inżynierom instalacji, paroc współpracuje z wiodącymi producentami oprogramowania obsługującego środowisko CAD i BIM, oferując łatwy i szybki dostęp do zasobów technicznych i bibliotek produktowych.

Rusynki CAD
Wspierane oprogramowanie i biblioteki CAD/BIM

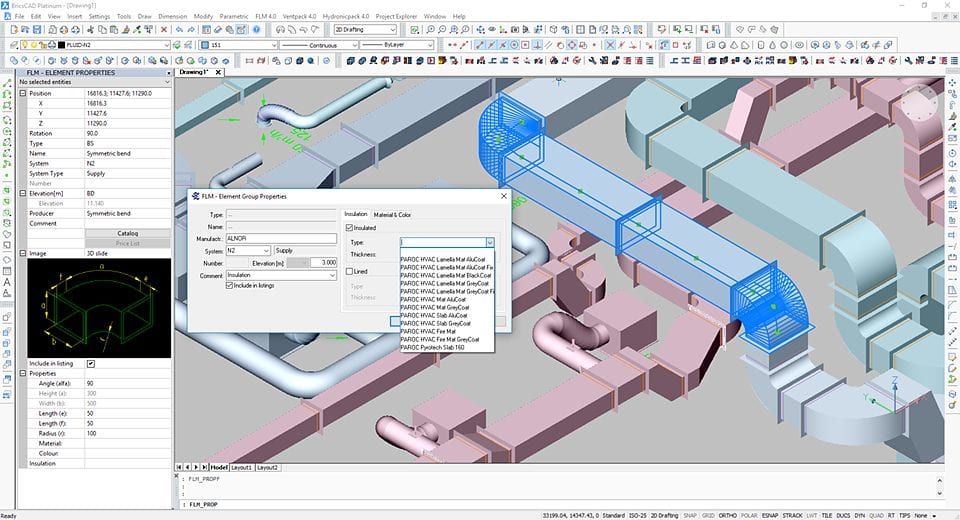

Procad – Autodesk Revit®

Autodesk Revit® to popularny program do trójwymiarowego modelowania informacji o budynku w technologii BIM, umożliwiający planowanie, projektowanie i tworzenie m.in. systemów grzewczych, wentylacyjnych czy klimatyzacyjnych. Użytkownicy mogą nie tylko korzystać z wbudowanych bibliotek produktów paroc – bezpłatna wtyczka umożliwia automatyczny dobór rozwiązań izolacyjnych dla projektowanych instalacji. Największy partner Autodesk w Polsce, firma Procad, udostępnia także na swojej platformie Archispace katalog produktów paroc.

Procad – Autodesk Revit®

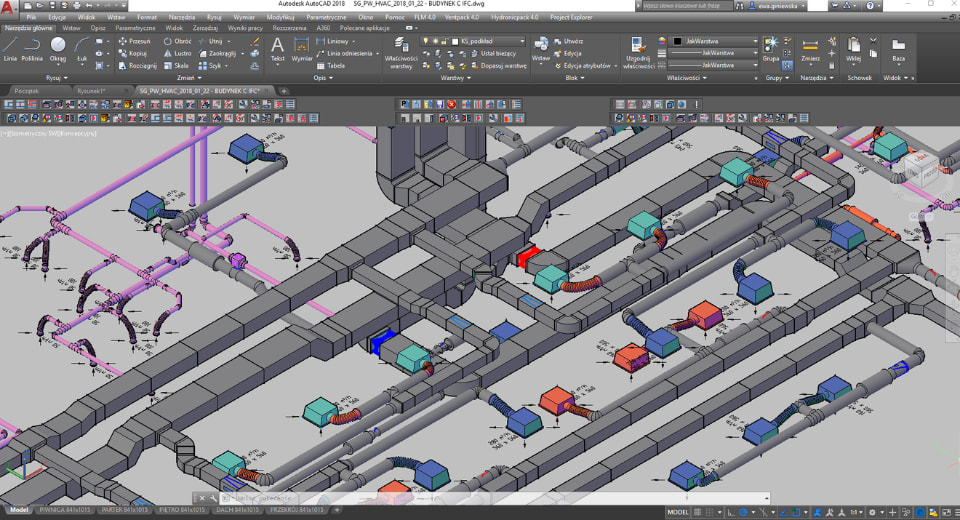

Fluid Desk – Ventpack® i Hydronicpack®

Programy Ventpack® i Hydronicpack® od firmy Fluid Desk to wydajne i wszechstronne narzędzia do projektowania systemów wentylacyjnych, klimatyzacyjnych, wentylacji pożarowej oraz wodnych systemów chłodniczych i grzewczych w środowiskach CAD i BIM. Narzędzia umożliwiają szybkie łączenie fragmentów instalacji, bez konieczności wyboru elementów z biblioteki. Izolacje techniczne paroc możemy szybko i wygodnie wstawić w wybranym odcinku przewodu, zachowując przy tym ciągłość instalacji.

Przejdź do strony Fluid Desk
Fluid Desk – Ventpack® i Hydronicpack®

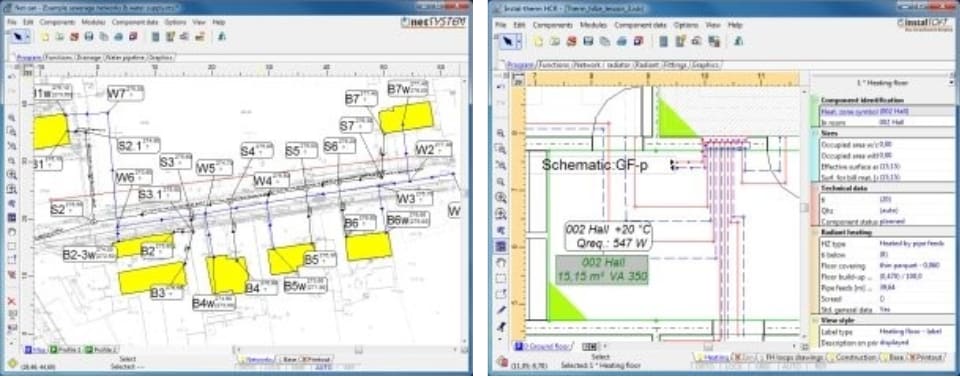

Instalsoft – InstalSystem

Programy obliczeniowe z serii InstalSystem od firmy Instalsoft służą do projektowania instalacji wewnątrz budynków, wspierając planowanie układów płaszczyznowych: podłogowych, ściennych i sufitowych. Wyposażone w gotowe biblioteki produktowe paroc narzędzia ułatwiają m.in. obliczanie strat ciepła i sezonowe zapotrzebowanie na energię, a także projektowanie instalacji centralnego ogrzewania oraz wewnętrznych instalacji wodociągowych i kanalizacyjnych.

Przejdź do strony Instalsoft
Instalsoft – InstalSystem

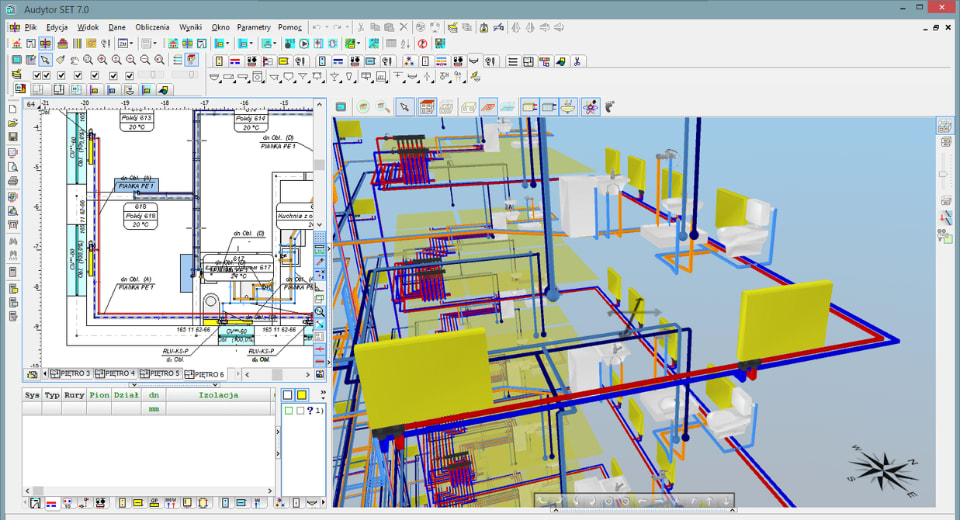

Sankom – AUDYTOR

Programy z serii AUDYTOR od firmy Sankom służą do obliczania projektowego obciążenia cieplnego pomieszczeń oraz określania sezonowego zapotrzebowania na energię cieplną i chłodniczą budynków. Z ich pomocą wykonamy m.in. projekt graficzny nowych instalacji c.o., wyregulujemy istniejące instalacje (także w budynkach ocieplonych) oraz zaprojektujemy sieć przewodów w instalacjach wody lodowej, korzystając gotowych bibliotek produktów paroc do izolacji termicznej, przeciwkondensacyjnej i przeciwogniowej.

Przejdź do strony Sankom
Sankom – AUDYTOR
