Lamellieristysratkaisu

PAROC-kivivillalamellieristeet soveltuvat tyypillisten vedeneristysmateriaalien alustaksi. Lamellikatto on erittäin nopea ja ergonominen asentaa levyeristysratkaisuun verrattuna kaksikerrosrakenteen ja lamellin koon vuoksi.

Vedeneristys / vesikate
Mekaaniset kiinnikkeet
PAROC ROB 80gt tai PAROC ROB 100gtrl
PAROC ROL 30 tai PAROC ROL 50
Höyrynsulku: bitumikermi tai vastaava
Kantava alusrakenne: ontelolaatta

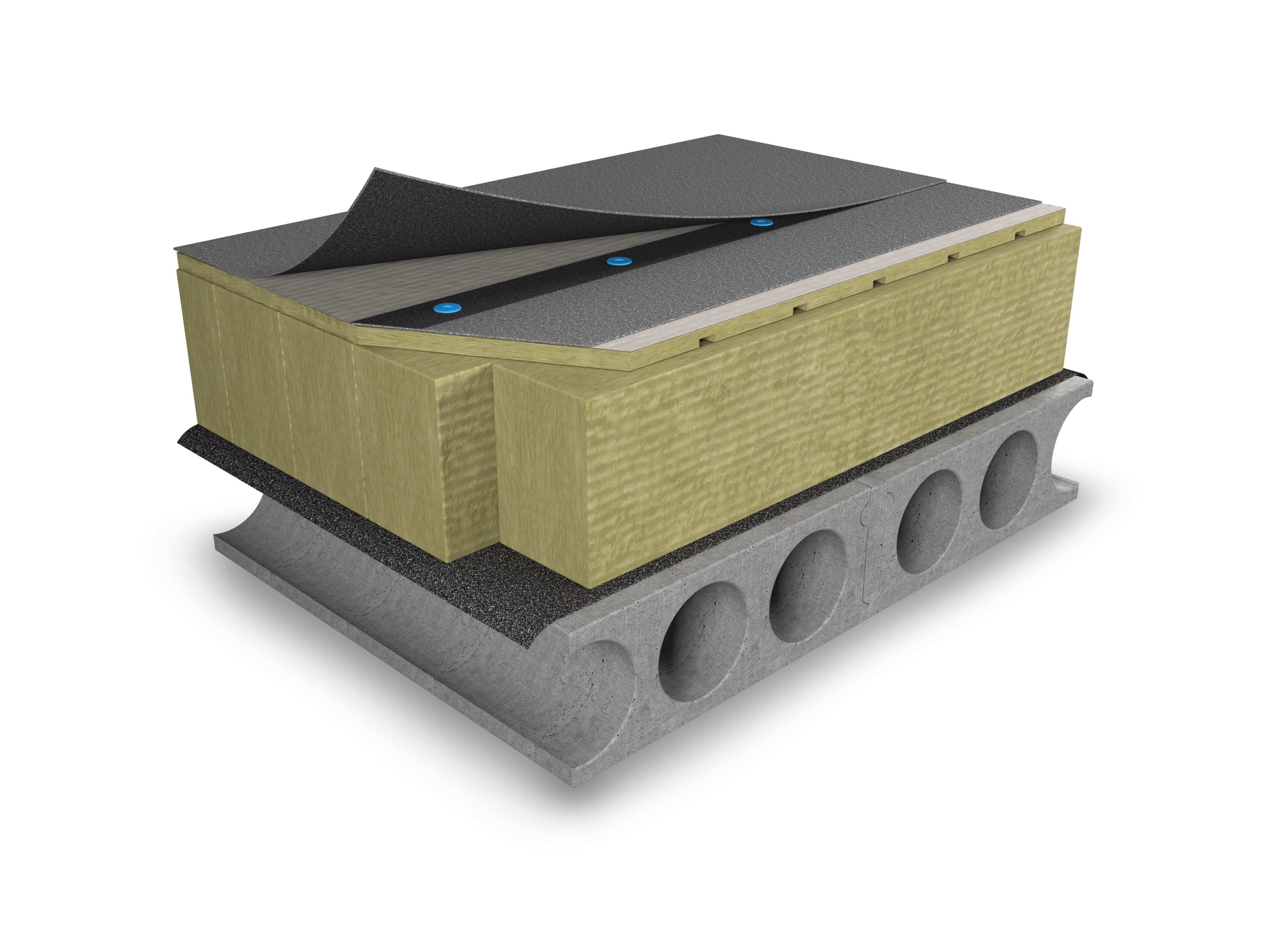

Loivan ontelolaattakaton eristysratkaisu PAROC-kivivillalamellilla

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC ROB 80gt tai PAROC ROB 100gtrl	30	30	30	30	30
PAROC ROL 30	230		370		450
PAROC ROL 50		240		375
PAROC ROB 80t					30
U-arvo, W/m² K	0,14	0,14	0,09	0,09	0,07

Levyeristysratkaisu

PAROC kivivillalevyeristeet soveltuvat tyypillisten vedeneristysmateriaalien alustaksi. Levyeristeillä tehtävä loiva katto on perinteinen loivien kattojen lämmöneristysratkaisu.

Vedeneristys / vesikate
Mekaaniset kiinnikkeet
PAROC ROB 80gt tai PAROC ROB 100gtrl
PAROC ROS 30
PAROC ROS 30
Höyrynsulku: bitumikermi tai vastaava
Kantava alusrakenne: ontelolaatta

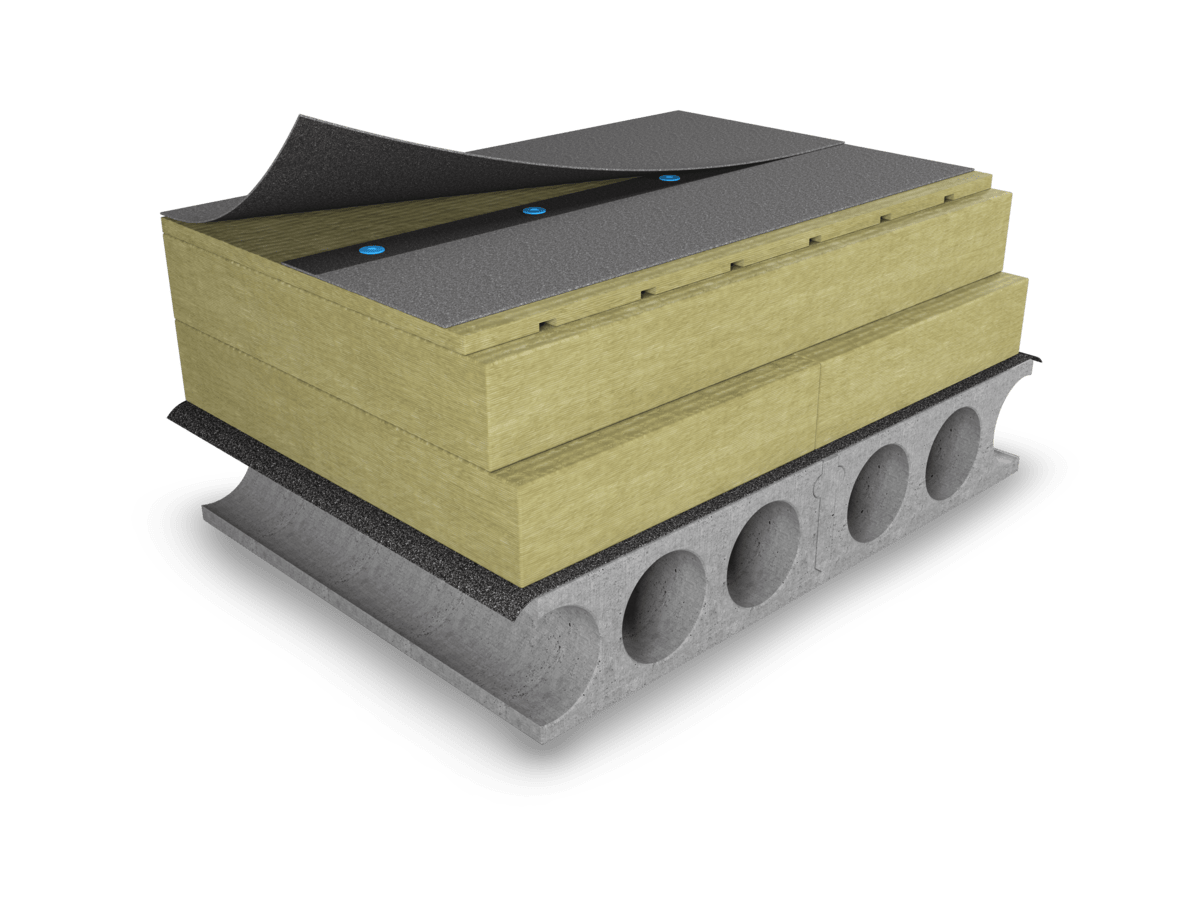

Loivan ontelolaattakaton eristysratkaisu PAROC-kivivillalevyillä

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC ROB 80gt tai PAROC ROB 100gtrl	30	30
PAROC ROS 30	100	170
PAROC ROS 30	110	170
U-arvo, W/m²K	0,14	0,09

Laskentaparametrit (standardin EN ISO 6946 mukaan)

Bitumipohjainen kermi: λ_U= 0,23 W/mK, d = 6 mm, R = 0,026 m²K/W

Höyrynsulku: λ_U = 0,23 W/mK, d = 0,5 mm, R = 0,002 m²K/W

Ontelolaatta: λ_U = 0,74 W/mK d = 265 mm, R = 0,036 m²K/W

PAROC ROB 100gt: λ_U = 0,038 W/mK

PAROC ROB 80gt: λ_U= 0,038 W/mK

PAROC ROB 80t: λ_U = 0,038 W/mK

PAROC ROL 30: λ_U = 0,038 W/mK

PAROC ROL 50: λ_U = 0,039 W/mK

PAROC ROS 30: λ_U= 0,036 W/mK

Pintavastukset: R_si + R_se = 0,14 m²K/W

U-arvon korjaukset:

Urissa olevan ilman eristävyys R_ilmarako = 0,130 m²K/W
Uritus on laskettu omana kerroksenaan: syvyys 10 mm, 15 % alasta.
Mekaanisten kiinnikkeiden vaikutus U-arvoon on vähemmän kuin 3 % rakennusosan U-arvosta.

CAD-Kuvat

Yläpohjat, loivat katot, asennusohje, urasuuntaerot (YP-FR-70.01)

Tuotteet PAROC ROB 80gt

PDF DWG

Yläpohjat, Loivat katot, Ontelolaatta, Lamellieristeratkaisu (YP-FR-30.02)

Tuotteet PAROC ROB 100gtrl, PAROC ROB 80gt, PAROC ROL 30, PAROC ROL 50Ääniluokka (Rw) 54U-arvo (W/m²K) 0,09

PDF DWG

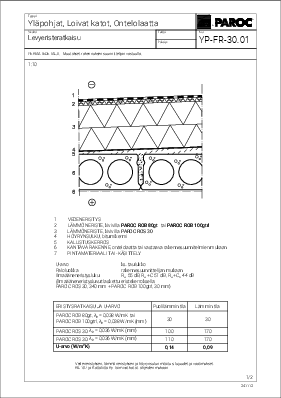

Yläpohjat, Loivat katot, Ontelolaatta, Levyeristeratkaisu (YP-FR-30.01)

Tuotteet PAROC ROB 100gtrl, PAROC ROB 80gt, PAROC ROS 30U-arvo (W/m²K) 0,09

PDF DWG

Oikeudellinen huomautus CAD-piirustuksista

Tämän piirustuksen omistaa [.] (“Paroc”).

Parocin piirustuksessa ilmoittamat tiedot ovat ainoastaan ohjeellisia. Piirustuksessa ilmoitetut tiedot koskevat tiettyjen Parocin tuotteiden teknistä käyttöä, mutta tietoja ei tule missään tapauksessa tulkita tekniseksi neuvonnaksi.

Vaikka uskommekin piirustuksessa olevien tietojen pitävän paikkansa, Paroc ei takaa sisällön paikkansapitävyyttä tai luotettavuutta. Tällä piirustuksella ei pyritä esittämään ainoaa tai välttämättä parasta menetelmää tai toimintatapaa. Piirustus tarjotaan käyttöön sellaisenaan (”as is”) ilman mitään nimenomaisia tai epäsuoria takuita, mukaan lukien muun muassa takuut omistusoikeudesta, loukkaamattomuudesta tai tuotteen myyntikelpoisuudesta tai soveltuvuudesta johonkin tiettyyn tarkoitukseen.

Piirustuksen käyttäjät kantavat täyden vastuun kaikista konsepti-/suunnittelupäätöksistä, jotka liittyvät käyttöön soveltuvuuteen. Käyttäjien on toimittava oman harkintansa tai konsepti-/suunnitteluasiantuntijan harkinnan mukaan päättäessään, mikä on paras tapa soveltaa annettuja tietoja. Käyttäjät hyväksyvät, että Paroc ei ole velvollinen tarjoamaan lisätietoja, testausta tai testaustietoja.

Tälle sivulle olemme koostaneet kyseiseen ratkaisuun liittyvät CAD-kuvat. Muiden ratkaisujen CAD-kuvat löydät PAROC Rakennevalitsimesta.

Avaa PAROC Rakennevalitsin
