Ohut- ja paksurappauseristejärjestelmät

Betonielementtitehtaalla tehtävä rappausaluseristeiden asennus säästää merkittävästi aikaa työmaalla. Elementtitehtaalla asennetun eristyksen ansiosta rakennukseen saadaan lämmitys nopeammin päälle, mikä mahdollistaa rakenteen nopeamman kuivumisen nopeuttaen kokonaisrakentamisaikaa huomattavasti. Tutustu Kosteusoppaaseen, jossa on tutkittua tietoa kivivillan kosteusominaisuuksista.

Eristerappausten suunnittelu ja toteutus (mm. eristeiden kiinnitys, detaljit, rappaustyö/-paksuudet) tulee aina tehdä valitun eristerappaus-järjestelmänhaltijan ohjeistusten mukaisesti laadukkaan lopputuloksen aikaansaamiseksi. Laadukkaan lopputuloksen saavuttamista on lisäksi ohjeistettu Julkisivuyhdistyksen ja Suomen Betoniyhdistys ry:n yhteistyössä teettämässä julkaisussa by 57 Eriste- ja levyrappaus 2016.

Ohutrappauseristejärjestelmä - tehdaskiinnitetty lamellieristys

Asennus betonielementtitehtaalla

Kantava rakenne: betoni/betonielementti
Lämmön- ja rappausaluseriste: PAROC Linio 80 -eristelamelli, joka kiinnittyy betoniin valun yhteydessä
Mahdollinen sääsuojaus: villapinnan suojarappaus

Asennus rakennustyömaalla

Pohjarappaus + muovipinnoitteinen, lasikuituvahvisteinen verkko
Tasoitekerros
Viimeistelykerros

Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappaus-järjestelmänhaltijan ohjeistusten mukaisesti sekä elementtitehtaalla että työmaalla.

3D kuva betoniseinäelementistä lamellilla

Kivivillalamellieriste ohutrappauseristejärjestelmiin:

Ohutrappauseristejärjestelmissä PAROC Linio 80 -lamellieriste on yleisin betonielementtitehtailla asennettava ohutrappausaluseriste, joka kiinnittyy sisäkuoreen valun yhteydessä. Lisäksi elementtitehtaalla useimmiten tehdään eristeen pintaa/rappauksen alustaa UV-säteilyltä suojaava sääsuojarappaus. Julkisivurakenne viimeistellään työmaalla järjestelmän ohjeistuksin ja siihen kuuluvilla rappauskerroksilla ja muovipinnoitteisella lasikuituvahvisteisella verkolla.

PAROC Linio 80

Lämmönjohtavuus: λ_D = 0,040 W/mK
Paloluokka: A1, palamaton
Puristuslujuus, CS (Y): 50 kPa
Vetolujuus, TR: 80 kPa

U-arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Linio 80	160	220	240	270
U-arvo, W/m²K	0,24	0,17	0,16	0,14

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Ohutrappaus: λ_U = 1,00 W/mK d = 5 mm, R = 0,005 m²K/W

Betoni, sisäkuori 150 mm: λ_U = 2,5 W/mK, d = 150 mm R = 0,060 m²K/W

PAROC Linio 80: λ_U = 0,040 W/mK

Pintavastus, sisä: R_si = 0,13 m²K/W

Pintavastus, ulko: R_se= 0,04 m²K/W

U-arvoa korjaavat tekijät:

• ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0

• ΔU_f = Mekaanisten kiinnikkeiden vaikutus U-arvoon on vähemmän kuin 3 % rakennusosan U-arvosta / mekaanisia kiinnikkeitä ei ole: ΔU_f = 0

• Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

Paksurappauseristejärjestelmä - tehdaskiinnitetty levyeristys

Asennus betonielementtitehtaalla

Kantava rakenne: betoni/betonielementti
Lämmön- ja rappausaluseriste: PAROC Fatio Plus -levyeriste
Mekaaniset kiinnikkeet
Sekä, jos sisältyy valitussa paksurappaus-eristejärjestelmässä tehtaalla tehtävään asennukseen: Teräsverkolla (kuumasinkitty) lujitettu pohjarappaus, joka ankkuroidaan mekaanisilla kiinnitysosilla sisäkuoreen

Asennus rakennustyömaalla

Täyttö-, sauma- ja pintarappaukset (sekä teräsverkko ja pohjarappaus, jos valitussa paksurappaus-eristejärjestelmässä ne kuuluvat työmaa-asennukseen)
Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappaus-järjestelmänhaltijan ohjeistusten mukaisesti sekä elementtitehtaalla että työmaalla.

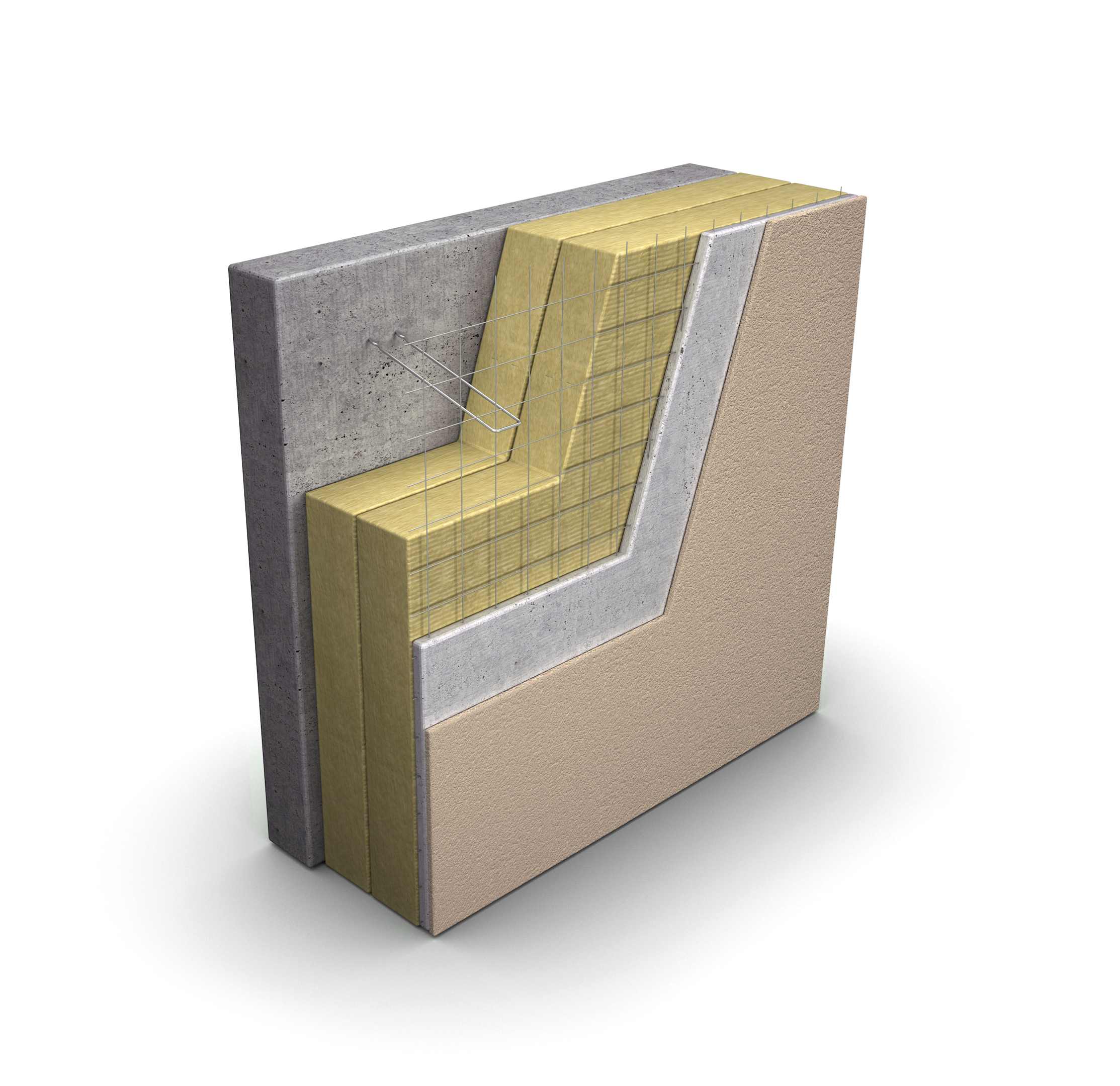

3D kuva betoniseinäelementti Paksurappauseristejärjestelmästä

Kivivillalevyeriste paksurappauseristejärjestelmiin:

Paksurappauseristejärjestelmissä lämmöneristeenä käytetään PAROC Fatio Plus -paksurappausaluseristettä. Elementtitehtaalla voidaan asentaa rappausaluseristeen (mekaaninen kiinnitys) lisäksi valitun paksurappaus-eristejärjestelmän mukaisin ohjeistuksin kuumasinkityllä teräsverkolla lujitettu pohjarappaus, joka ankkuroidaan ruostumattomilla kiinnitysosilla sisäkuoreen. Rappaus suojaa eristeitä rakennusaikana. Julkisivurakenne viimeistellään työmaalla sauma- ja pintarappauksella.

PAROC Fatio Plus

Lämmönjohtavuus λD: 0,033 W/mK
Paloluokka: A1, palamaton
Puristusjännitys, CS (10): 5 kPa

Paksueristerappaus on erinomainen ratkaisu sekä uudis- että korjausrakentamiseen. Rappauskerrosten paksuus on noin 25 mm, mikä luo erittäin vahvan ja iskunkestävän julkisivun. Parocin kivivillaeristeet sopivat käytettäväksi lähes kaikissa paksurappausjärjestelmissä pientaloista kerrostaloihin.

Paksurappauksen yhteydessä eristeet kiinnitetään mekaanisesti. Kantava seinärakenne kannattelee rappauskerrosten painoa teräsverkon ja mekaanisten kiinnikkeiden avulla. Mekaaniset kiinnikkeet mukautuvat rappauksen mahdollisiin liikkeisiin.

Jos eristyspaksuus on yli 120 mm, suosittelemme käyttämään kahta eristelevykerrosta, joiden saumat ovat limittäin. Saumojen limittämisellä pystytään välttämään kylmäsiltojen syntymistä.

On suositeltavaa, että rappaustyöt tehdään mahdollisimman pian rappausaluseristeen asennuksen jälkeen.

Eristerappausten suunnittelu ja toteutus tulee aina tehdä eristerappausjärjestelmänhaltijan ohjeistusten mukaisesti.

U-Arvot

Tuote	Eristepaksuus (mm) ja U-arvo
PAROC Fatio Plus	120	190	220
U-arvo, W/m² K	0,26	0,17	0,14

Laskentaparametrit (Laskenta EN ISO 6946 standardin mukaan)

Paksurappaus: λ_U = 1,00 W/mK, d = 25 mm, R = 0,025 m²K/W

Betoni, sisäkuori 150 mm: λ_U = 2,5 W/mK, d = 150 mm, R = 0,060 m²K/W

PAROC Fatio Plus: λ_U = 0,033 W/mK

Pintavastus, sisä: R_si= 0,13 m²K/W

Pintavastus, ulko: R_se= 0,04 m²K/W

U-arvoa korjaavat tekijät:

• ΔU_g = Ilmaraoista aiheutuva korjauskerroin ΔU´´: Taso 0

• ΔU_f = Mekaanisten kiinnikkeiden vaikutus U-arvoon on vähemmän kuin 3 % rakennusosan U-arvosta / mekaanisia kiinnikkeitä ei ole: ΔU_f = 0

• Lämmönläpäisykertoimen korjaustermi ΔU = 0 ja siten rakennusosan korjattu lämmönläpäisykerroin U_c = U.

CAD-Kuvat

Ulkoseinät, Eristerappausjärjestelmä, Siporex-seinä, Ohutrappaus lamellieristeellä (US-RF-10.02)

Tuotteet PAROC Linio 80Ääniluokka (Rw) 42U-arvo (W/m²K) 0,12Paloluokka REI 60

PDF DWG

Ulkoseinät, Eristerappausjärjestelmä, Teräsbetoniseinä, Ohutrappaus lamellieristeellä (US-RF-10.01)

Tuotteet PAROC Linio 80Ääniluokka (Rw) 52U-arvo (W/m²K) 0,14Paloluokka REI 60

PDF DWG

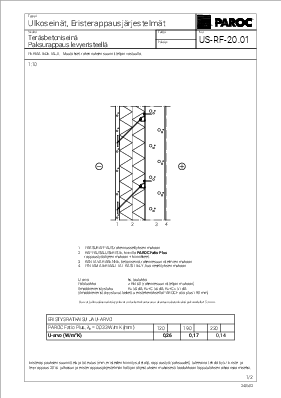

Ulkoseinät, Eristerappausjärjestelmä, Teräsbetoniseinä, Paksurappaus levyeristeellä (US-RF-20.01)

Tuotteet PAROC Fatio PlusÄäniluokka (Rw) 58U-arvo (W/m²K) 0,14Paloluokka REI 60

PDF DWG
