Krohvitavate fassaadide kivivillast lamellidega soojustamine

Lahendus krohvitud fassaadid lamellplaatidega

Kandekonstruktsioon (Betoon, kärgbetoon, tellis)
PAROC Linio 80 liimiga kinnitatud soojustuslamellid
Krohv ja klaaskiuga armeerimisvõrk
Viimistluskiht

Süsteemi paigaldamisel tuleb järgida süsteemi erinevate osade tootjate juhiseid.

Valmis fassaad PAROC-laminaadisolatsiooniga

Lahendus keraamilised plaadid lamellvillaga

Kandekonstruktsioon (krohvitavad ja mittekrohvitavad fassaadid (Betoon, kärgbetoon, tellis)
PAROC Linio 80 liimiga kinnitatud soojustuslamellid
Klaaskiuga armeerimisvõrk
Mehaanilised kinnitused
Keraamilised plaadid

Süsteemi paigaldamisel tuleb järgida süsteemi erinevate osade tootjate juhiseid.

Valmis fassaad PAROC-laminaadi isolatsiooni ja keraamiliste plaatidega

Soojusisolatsiooniks kasutatud tooted

PAROC Linio 80: pinnakatteta lamellid; vertikaalne kiudude suund muudab plaadi painduvaks, et ümaraid ehituskonstruktsioone oleks võimalik pingutuseta ja ohutult soojustada. Soojusjuhtivus λ_D= 0,040 W/mK

Paroci kivivillalamelle kui krohvitavate fassaadide (ETICS) osiseid saab paigaldada peaaegu iga tüüpi hoone külge alates ühepereelamust kuni tööstuslike hoonete ja pilvelõhkujateni.

Aluspind: Mittesüttivaid painduvaid lamelle saab paigaldada kõikidele tavalistele krohvitavatele ja mittekrohvitavatel aluspindadele: müüritisele, betoon- ja puitkonstruktsioonidele.

Aluspind peab enne soojustusplaatide paigaldamist olema puhas, piisavalt kuiv ja tasane.

Liim/Soojusisolatsioon: Vastavalt süsteemi tootja juhistele tuleb Paroci pinnakatteta lamellidele liim paigaldada terve pinna ulatuses lamelli tagaküljele.

Süsteemi tarnijal on erinevaid liime, mida saab kasutada olenevalt süsteemist ja olukorrast, kuid need vajavad erinevat ettevalmistust, näiteks kasutusvalmis, kuivsegu või kuiv-lisasegu tüüpi liimid.

Kinnitused: Kivivillast lamellid tuleb lisaks mehaaniliselt kinnitada ankrutega, näiteks kõrghoonetel, mille pind on kaetud keraamiliste plaatidega. Toote paigaldamisel tuleb jälgida tootja juhiseid vastavalt valitud tugevdusmeetodile ja kinnitussüsteemile.

Tugevdatud aluskiht: Aluskihi tugevdamiseks pakuvad tootjad erinevat tüüpi klaaskiudvõrke (erinevad võrgusilma suurused, paksused ja kaalud), mis on krohvisüsteemi tugevdamiseks põimitud aluskihti.

Viimistluskiht: Paroci kivivillast lamellid sobivad individuaalseks fassaadikujunduseks näiteks krohvi, klinkeri või looduskivi ja vooderdiste puhul; viimistlemisel tuleb järgida tuleb tootja kasutusjuhiseid.

Seina soojuhjuhtivus U (W/m²·K) väärtused erineva paksusega PAROC Linio 80 lamellidega soojustamisel, kui viimistlemiseks krohv:

Kivisein / PAROC Linio 80 paksus mm	200	250	280	300	320	340
Telliskivimüür, 250 mm	0,189	0,153	0,137	0,128	0,121	0,114
Keramsiitbetoonplokid, 200 mm	0,167	0,138	0,125	0,118	0,111	0,105
Gaasbetoonplokid, 200 mm	0,143	0,121	0,111	0,105	0,100	0,095
Silikaatplokid, 180 mm	0,191	0,154	0,138	0,129	0,122	0,115
Betoonplokid, 190 mm	0,194	0,156	0,140	0,131	0,123	0,115
Keraamilised plokid, 250 mm	0,156	0,130	0,119	0,112	0,106	0,101

Soojusülekandeteguri U (W/m²·K) väärtused erineva paksusega PAROC Linio 80 paneelidega soojustamisel, kui viimistlemiseks kasutatakse keraamilisi plaate:

Kivisein / PAROC Linio 80 paksus mm	200	250	280	300	320	340
Telliskivimüür, 250 mm	0,201	0,163	0,147	0,137	0,130	0,122
Keramsiitbetoonplokid, 200 mm	0,176	0,146	0,133	0,125	0,119	0,112
Gaasbetoonplokid, 200 mm	0,152	0,129	0,119	0,112	0,107	0,101
Silikaatplokid, 180 mm	0,203	0,164	0,148	0,138	0,131	0,123
Betoonplokid, 190 mm	0,206	0,166	0,150	0,140	0,132	0,123
Keraamilised plokid, 250 mm	0,165	0,138	0,127	0,119	0,113	0,107

Arvutusparameetrid (EN 6946 kohaselt):

Telliskivimüür: 250 mm, λ_u = 0.87 W/mK,

Keramsiitbetoonplokid: 200 mm, λ_u = 0.2 W/mK,

Gaasbetoonplokid: 200 mm, λ_u= 0.1 W/mK,

Silikaatplokid 180 mm, λ_u = 0.8 W/mK,

Betoonplokid 190mm λ_u = 1.19 W/mK

Keraamilisedplokid 250 mm, λ_u = 0.175 W/mK,

PAROC Linio 80: λ_D = 0.040 W/mK

Sise- ja välispindade soojustakistused: R_si + R_se = 0,17 m²K /W

Seina U-väärtuse arvutustes, kui viimistluseks kasutatakse krohvi, ei hinnata kinnitusdetailide mõju, kuna kasutatakse plastist naaste, mille metallist südamikku süvendatakse.

Seina U-väärtuse arvutustes, kui viimistluseks kasutatakse keraamilisi plaate, eeldatakse, et viimistluskihi kinnitamiseks kasutatakse 4 metallist naastu 1m² kohta. Ühe naastu läbimõõt on 5 mm. Kui viimistluskihi kinnitamiseks kasutatakse plastikust naastu või naastu metallsüdamikku või kui naastu metallsüdamik rullub täielikult müüritise kihti (süvendatud naast), siis on U-väärtused samad, mis krohvviimistlusega seintel.

CAD Joonised

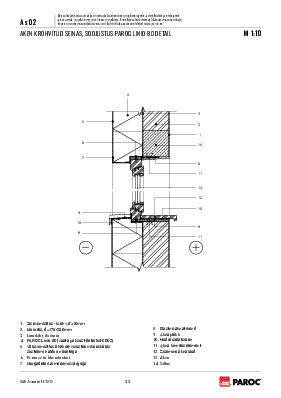

AS-02 Aken krohvitud seinas, soojustus PAROC Linio 80

Seotud tooted PAROC Linio 80

PDF DWG

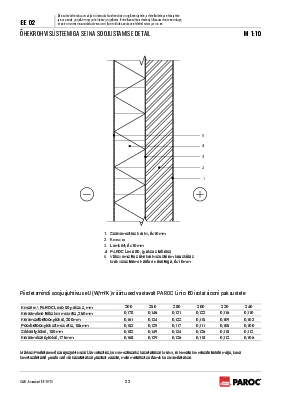

EE-02 Õhekrohvisüsteemiga seina soojustamine (lamell)

Seotud tooted PAROC Linio 80

PDF DWG

EE-03 Müürseina soojustamine, viimistlus keraamilised plaadid

Seotud tooted PAROC Linio 80

PDF DWG

KKs-06 Müürseina soojustamine krohvisüsteemiga, kaldkatuslagi plaatide ja hingava katusekattega, karniisi detail

Seotud tooted PAROC Linio 80, PAROC Ultra, PAROC Ultra plus

PDF DWG

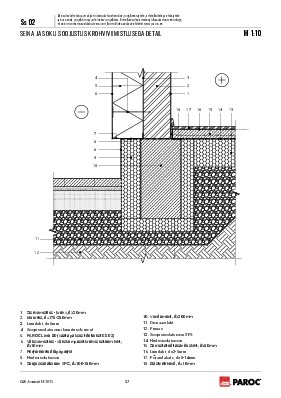

SS-02 Seina ja sokli soojustus krohviviimistlusega

Seotud tooted PAROC Linio 80

PDF DWG
